Sujet : Schéma alimentation à valider

Bonjour, je fait les travaux dans ma maison que, et du coup je refait toute la plomberie.

Apres avoir pas mal parcourut le forum j'ai réussi à collecté pas mal d'informations importants, d’ailleurs merci à tous ceux qui ont fait ces postes car c'est clair et bien fait!!!!

Mon installation:

Un rez de chaussé et un étage. Salle de bains à l'étage, un WC en bas et un WC en haut.
Le chauffe-eau, le départ et les nourrices pour le bas ce situe dans le garage.

J'ai choisit de tout faire en multicouches, ce qui me parait le meilleur rapport qualité/prix et facilité de mise en oeuvre.

La quasi totalité de mes tuyaux vont passer dans le vide-sanitaire, du coup je pense prendre tout en gainé (utile ?) car je vais encastrer le plus possible et isolé les tuyaux du vide sanitaire avec des manchon isolant (bonne idée ??).

La salle de bain étant à l'étage, je souhaite faire un bouclage ECS, à ce sujet j'ai des question sur les placements des clapets anti-retour. Faut il pas en mettre un juste en dessous de chaque robinet sur le départ de boucle ?

Pour les diamètre je crois ne pas avoir fait d'erreur j'ai suivis le post présent sur le forum, j'ai juste peur d'avoir confondu diamètre intérieur et extérieur ?

Pour le départ principale, vanne , antipollution.... est on obligé de mettre un bout de tuyau entre ou on peux tout assemblé l'un à l'autre ?

Je me demande si mes vannes sont bien placé ? Si les connaisseur peuvent conseiller sur ce qui est le plus pratique.

Pour ceux qui vont regarder le schéma, j'ai relié le WC du bas à la nourrice du bas car il est possible que j'ajoute une citerne à l'avenir du coup j'ai tout les arrivé de WC et jardin en bas dans le garage.

Je vous remercie d'avance pour vos retour, je ne suis pas professionnel c'est juste pour mon habitation.

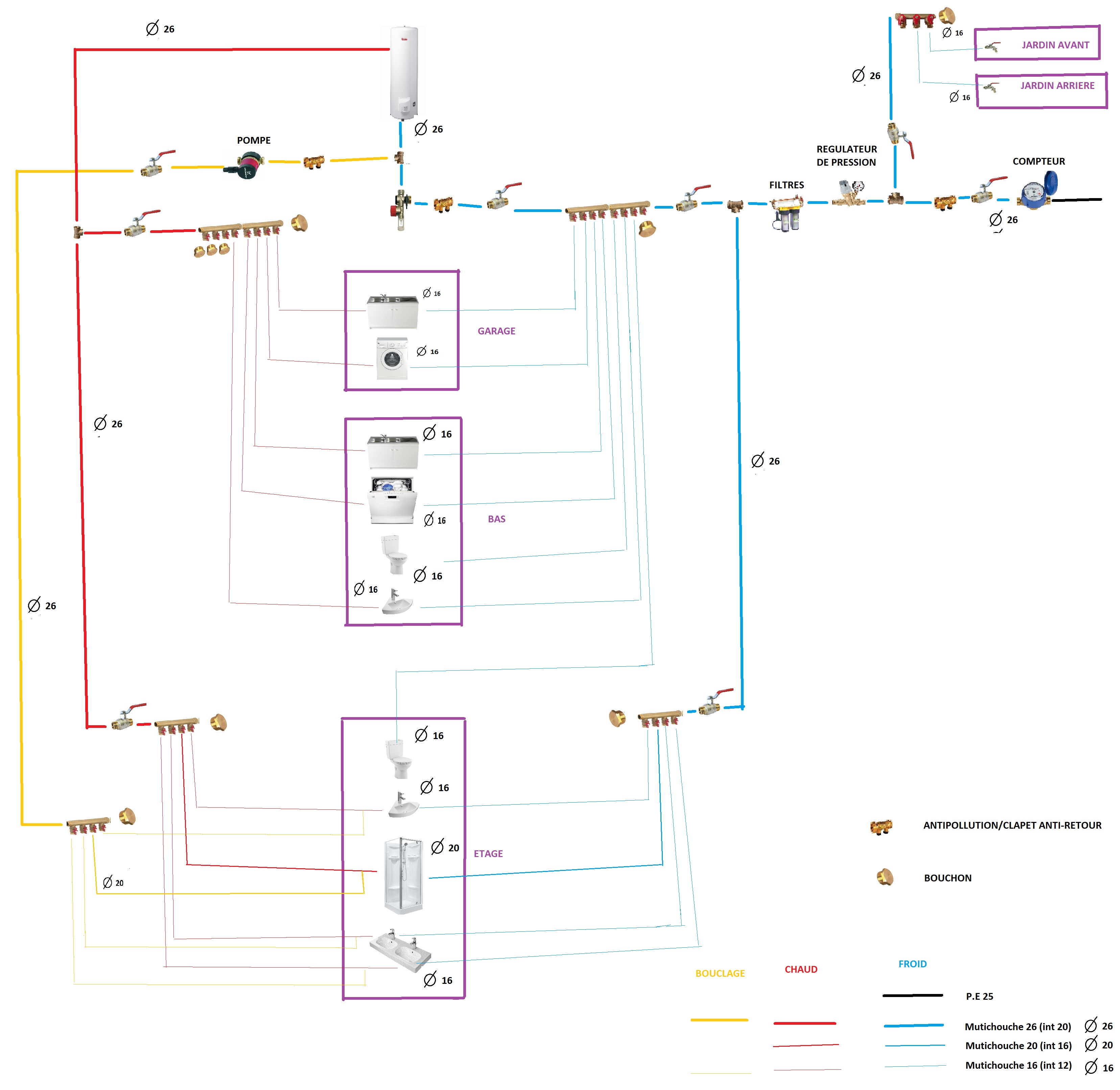

Sujets pièces jointes

SCHEMA PLOMBERIE PERTHES.jpg, 728.03 kb, 3312 x 3224
SCHEMA PLOMBERIE PERTHES.jpg 728.03 kb, 161 téléchargements depuis. 21-07-2017

vous ne trouvez pas la réponse a votre question malgré la richesse de ces forums? Demandez un devis! Simple gratuit et sans engagement.

Re : Schéma alimentation à valider

Bonjour

ok pour le multicouche gainé en encastré, pas besoin de gainé en vide sanitaire, l'isolation thermique suffit.
pas besoin de clapet sur l'eau froide avant ballon, le GS fait clapet, et pas besoin de clapet anti pollution sur le bouclage, un clapet simple suffit aussi.

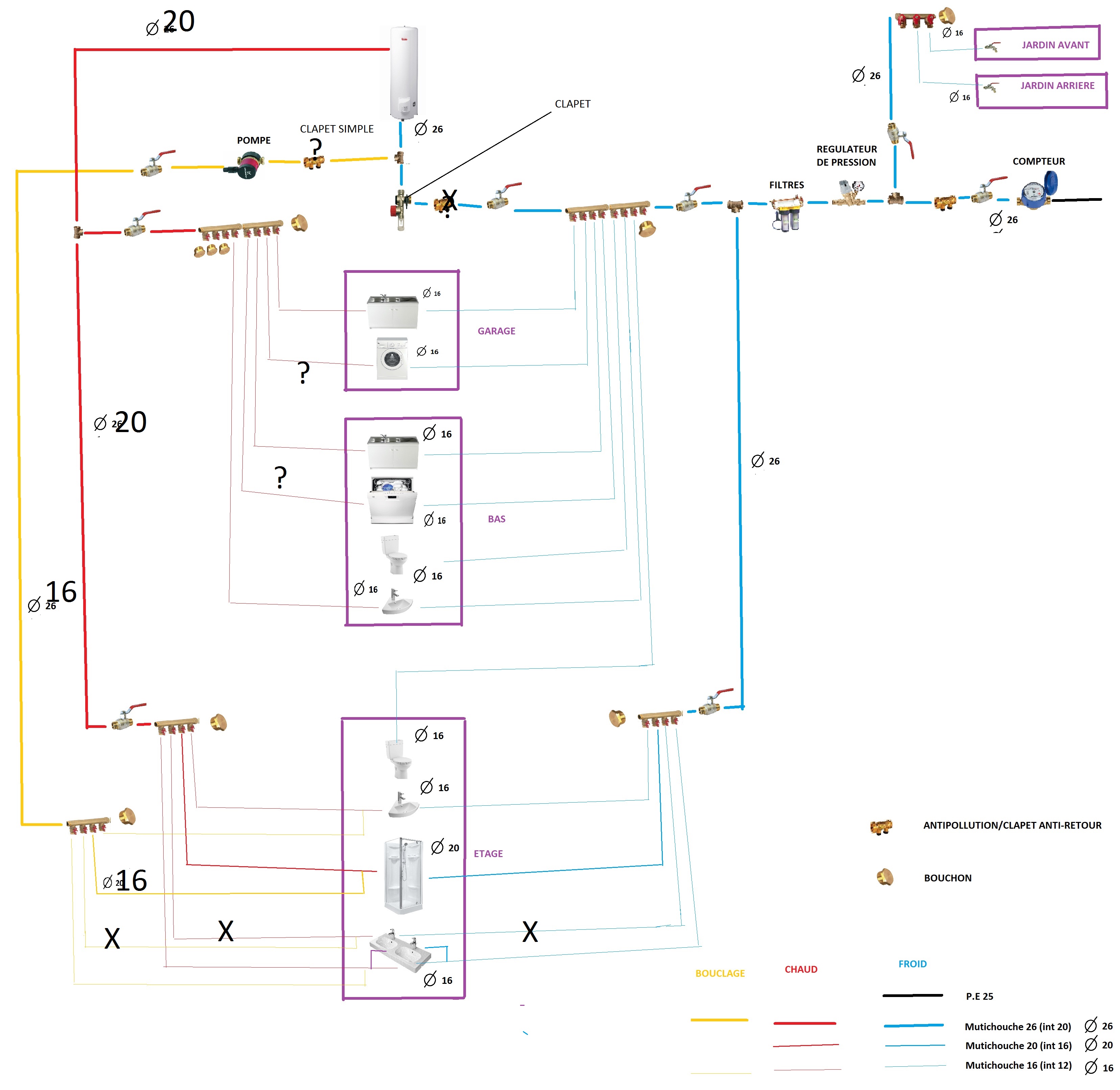

j'ai fait quelques modification de diamètres, d'alimentation, et pourquoi alimenter les machines à laver en eau chaude, attention au calcaire s'il y en a .

Sujets pièces jointes

SCHEMA PLOMBERIE PERTHES (1).jpg, 772.27 kb, 3312 x 3224
SCHEMA PLOMBERIE PERTHES (1).jpg 772.27 kb, 179 téléchargements depuis. 22-07-2017

JR

Re : Schéma alimentation à valider

Bonjour, merci pour votre réponse.

Effectivement pas besoins d'eau chaude pour le lave linge et pour le lave vaisselle, c'est une erreur de ma part . Du coup je peux enlever une nourrice.


Je ne Savais pas que le GS ferait clapet.

OK pour le clapet simple .

Pour les deux robinet de la salle de bain pas ne de tiré un tuyau par robinet ?

Donc on met l'alimentation en au chaude de l'étage en 20 et pas l'eau froide ?

OK pour la boucle en 16, je ne savais pas.

Encore merci pour votre réponse .

Re : Schéma alimentation à valider

Du coup je me répond à moi même, l'alimentation d'eau chaude en sortie de chauffe eau est 20 c'est pour ça que la monté à l'étage est 20.

Du coup la monter à l'étage de l'eau froide je la laisse en 26 ou je la passe en 20 ?

Re : Schéma alimentation à valider

tu peux partir en 20. ça marchera tout autant
maintenant... si ta couronne de 26 est à utiliser...

vous ne trouvez pas la réponse a votre question malgré la richesse de ces forums? Une recherche s'impose! Autrement demandez un devis! Simple gratuit et sans engagement.

Re : Schéma alimentation à valider

Justement , j'ai pas encore acheté donc je regarde les longueur pour etre le plus cohérent dans ma commande .

Du coup sur le T après le filtre je part en 20 pour l'étage et 26 ou 20 pour la grosse nourrice du bas ? En sachant qu'il y as le chauffe eau dessus.

Il y as des raccord multicouche qui permette de réduire ? Je m'explique :

Le T est en 20x27 3/4, si le bas reste en 26 du coup ça seras un raccord en 20x27 pour multicouche de 26, pour le départ à l'étage il me faut un raccord 20x27 pour multicouche de 20 . Ça existe ?

Re : Schéma alimentation à valider

bonjour
j'ai changé seulement les diamètres de circuit d'eau chaude pour éviter d'avoir un gros volume d'eau qui se refroidit dans les canalisations, le reste est bon.

JR

8 Dernière modification par theglimmertwins (25-07-2017 19:01:29)

Re : Schéma alimentation à valider

oui. les raccords réduits existent
le chauffe eau aura le temps de se remplir en 20 le temps d'un soutirage d'eau.
pas besoin pour moi de 26

9 Dernière modification par Arthur77 (26-07-2017 01:02:41)

Re : Schéma alimentation à valider

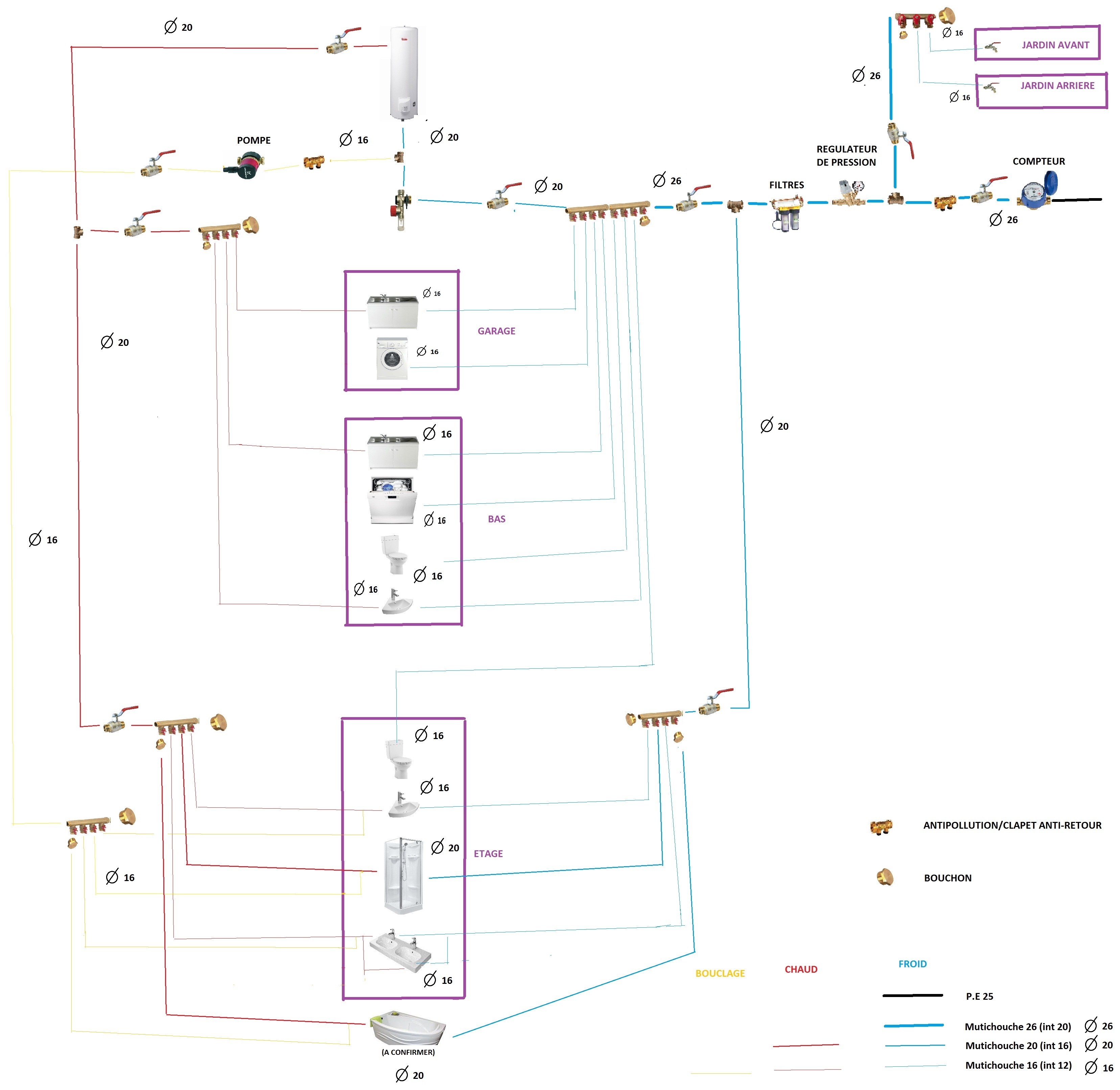

Merci pour tout vos conseil, voici mon schéma corriger. je pense que c'est le finale xD.

J'ai juste une interrogation pour le bouclage, par exemple pour celui de la douche, je veux mettre des plaques murale pour les arrivé d'eau comment je peux faire le bouclage car les raccord ne doives pas êtres encastré ?

Sujets pièces jointes

SCHEMA PLOMBERIE PERTHES.jpg, 727.53 kb, 3312 x 3224
SCHEMA PLOMBERIE PERTHES.jpg 727.53 kb, 161 téléchargements depuis. 26-07-2017

10

Re : Schéma alimentation à valider

bonjour

il faut boucler sur le tube avant la partie encastrée, il faut voir la distance entre les nourrices et la douche pour voir si ça vaut la peine, sinon la boucle se fait de nourrice à nourrice.

JR

11 Dernière modification par Arthur77 (26-07-2017 17:23:00)

Re : Schéma alimentation à valider

En gros, à partir de quelle distance ce n'ai pas la peine de tirer le tuyau jusqu'au robinet ?



Et pour le multicouche vaut mieux acheter de l'isoler ou l'isoler après avec des manchon? à savoir que la majorité de mes tuyau vas passer dans VS .

12

Re : Schéma alimentation à valider

s'il y a 3 ou 4 m, c'est pas la peine

il vaut mieux acheter de l'isolé en couronne pour le vs et couper l'isolant pour poser les raccords
