Sujet : Validation Plans Evac EU/Chutunic/ Neuf

Bonjour, Je sollicite les experts cette fois ci au sujet des evacuations EU de ma construction neuve
quelques éléments d'information:
- Pas de ventilation primaire (clapets durgo)
- R+2
- Vide sanitaire


je m'interroge sur les points suivants :
- ou placer le(s) durgo vu que tout redescend sur une même ligne d'évacuation au rdc dans le vide sanitaire
- utilisation de colonnes chutunic :
je voudrais limiter le bruit des descentes de WC : est-ce efficace ?
dois-je absolument mettre en place les culottes chutunic (la taille est dissuasive) ?




Merci pour vos retours

Sujets pièces jointes

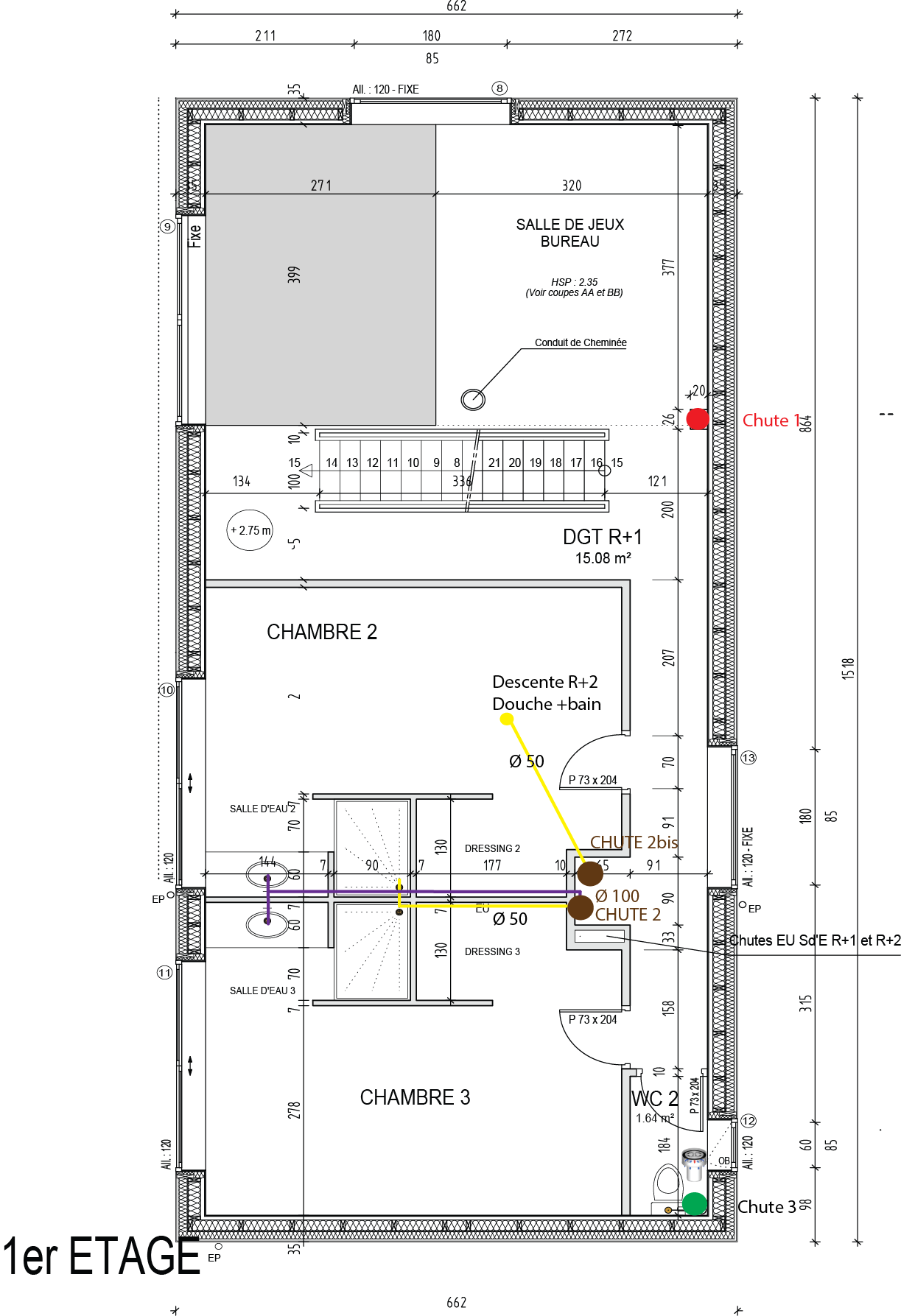

1er.png, 264.95 kb, 1223 x 1787
1er.png 264.95 kb, 316 téléchargements depuis. 19-01-2013

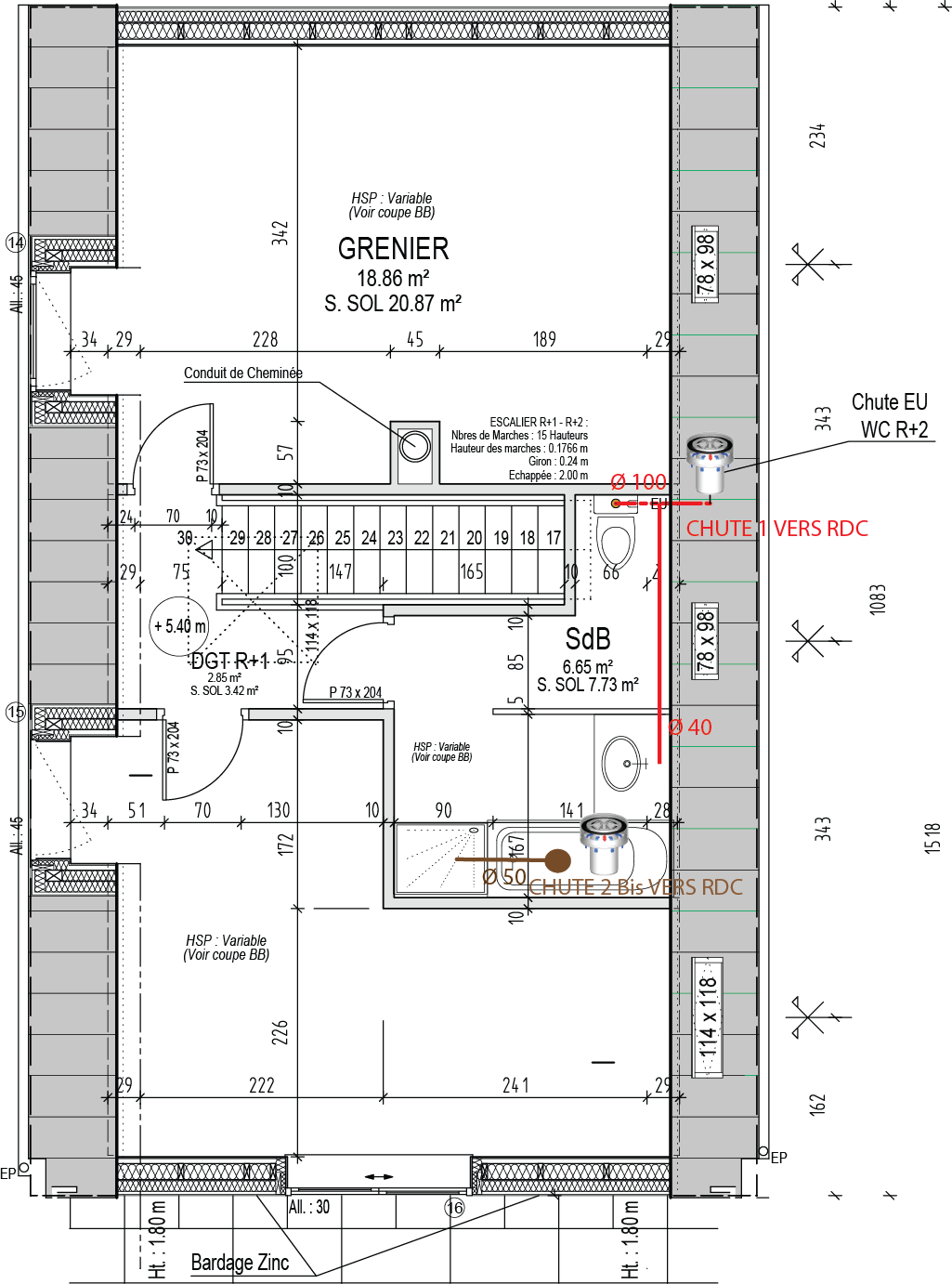

2e.png, 187.74 kb, 1025 x 1382
2e.png 187.74 kb, 326 téléchargements depuis. 19-01-2013

Citer Message 1

  • PUB

2 Réponse de alowe

  • alowe
  • Apprentis
  • Déconnecté
  • Inscrit : 30-12-2012
  • Messages : 9

Re : Validation Plans Evac EU/Chutunic/ Neuf

j'ajoute le plan complet...

Sujets pièces jointes

Attachment icône Plans Evac EU.pdf 604.64 kb, 372 téléchargements depuis. 19-01-2013

Citer Message 2

  • De : Sur la planete
  • Inscrit : 14-09-2008
  • Messages : 2 178

Re : Validation Plans Evac EU/Chutunic/ Neuf

Je vous conseille au minimum une ventilation primaire, c'est primordial, bien sur les clapets remplacent, mais la ventilation c'est mieux et comme votre construction est neuve vous avez encore cette possibilité, les clapets servent seulement en dernier recours.

Chutes 2 et 2bis, pourquoi ne pas utiliser une seule chute?

  • Chutes 1 et 3 (eaux vannes) pour les toilettes du vide sanitaire au toit en prenant au moins une ventilation primaire dan la chute la plus éloigné du tout-à-l’égout.

  • Chutes 2 et 2 bis (eaux usées) remplacement des deux chutes, par une chute de Ø100  dans laquelle je prends toutes les salles de bains.

Autre point important, au 2eme, vous prenez un tuyau de Ø40 vers la chute du toilette, n'avez vous pas la possibilité de faire partir ce tube (évacuation vasque)  vers la descente d'eau usées en passant derrière la baignoire.
Vous pouvez tout a fait utiliser des tubes chutunic avec des raccords normaux, si vous le désirez.
Voila je reste disponible pour d'autres compléments

La connaissance devient universelle lorsqu'on la partage...........
Consultez la FAQ - Suivez nous sur facebook - Faites un lienvers ce forum ou vers votre sujet... - Comment poster des images

de Alleauplombier le site Web

Citer Message 3

4 Réponse de alowe

  • alowe
  • Apprentis
  • Déconnecté
  • Inscrit : 30-12-2012
  • Messages : 9

Re : Validation Plans Evac EU/Chutunic/ Neuf

Bonsoir Merci pour vos remarques

je vous conseille au minimum une ventilation primaire, c'est primordial, bien sur les clapets remplacent, mais la ventilation c'est mieux et comme votre construction est neuve vous avez encore cette possibilité, les clapets servent seulement en dernier recours.




Concernant la ventilation primaire, il m'est impossible de faire une ventilation en sortie de toiture (trop tard et incompatible avec les problématiques d'étanchéité à l'air->maison passive), aussi vais-je poser des clapets...




La chute la plus éloignée est la n° 3 et là j'ai la place d'en mettre un gros







Chutes 2 et 2bis, pourquoi ne pas utiliser une seule chute?

Les chutes 2 et 2 bis peuvent effectivement être solidarisées au niveau du 1er, c'est ce que je comptais faire au départ




Chutes 1 et 3 (eaux vannes) pour les toilettes du vide sanitaire au toit en prenant au moins une ventilation




je pensais un durgo dans chaque chute





Chutes 2 et 2 bis (eaux usées) remplacement des deux chutes,

par une chute de Ø100  dans laquelle je prends toutes les salles de

bains.



OK, dois-je prévoir un Durgo caché dans la baignoire ?




Autre point important, au 2eme, vous prenez un tuyau de Ø40 vers la chute du toilette, n'avez vous pas la possibilité de faire partir ce tube (évacuation vasque)  vers la descente d'eau usées en passant derrière la baignoire.




Au 2e je pourrais effectivement reprendre la chute de la baignoire & douche sur la 2
