Sujet : Merci d'avance pour la validation de mes plans d'installation EFS ECS

Bonjour à tous,

J'ai besoin de vos éclairages sur mes plans d'installation sanitaire.

Je vais poster plusieurs schémas à la suite car j'ai détaillé chaque phase.

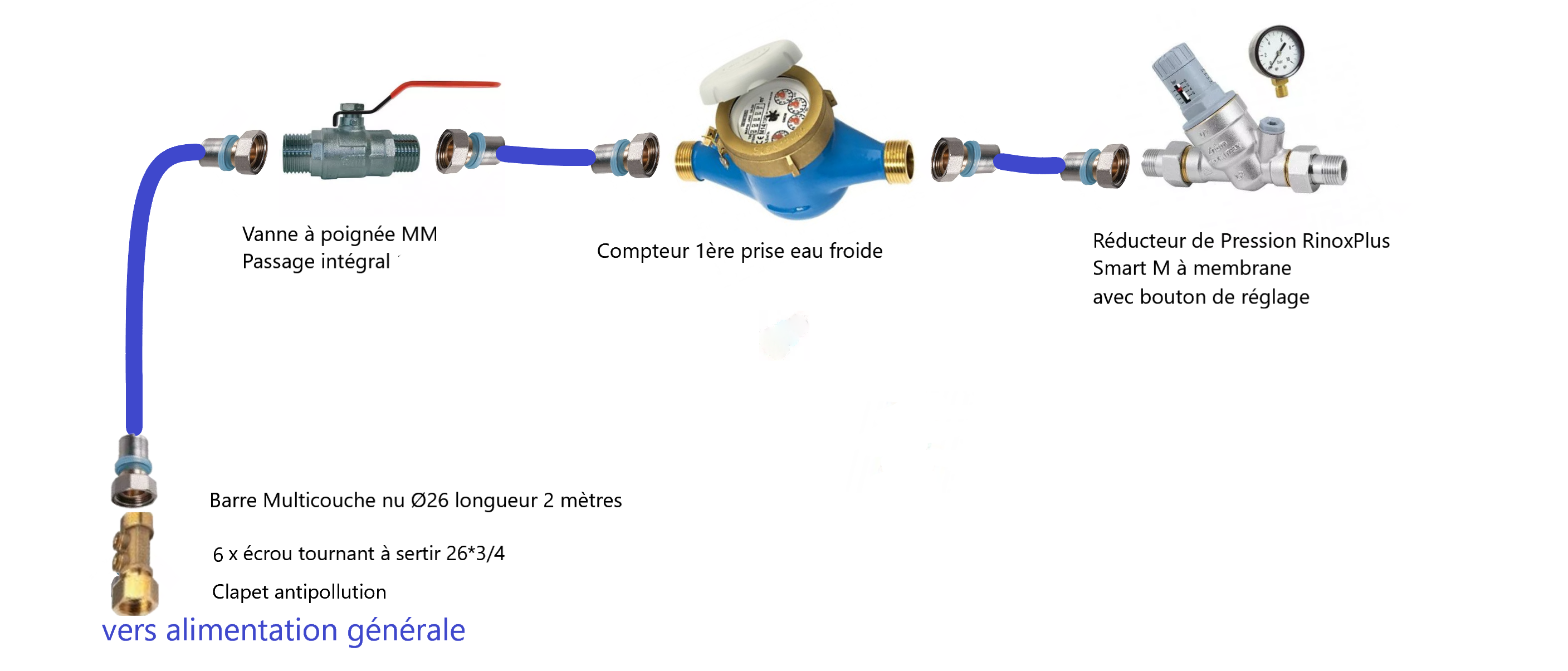

Le schéma 1 est la tête de réseau que je branche directement sur le compteur de suez qui arrive au raz du mur du cellier d'où part le réseau. j'ai donc 50 cm pour traverser le mur et me raccorder, j'ai prévu un 2ème compteur à l'intérieur pour ne pas avoir à ouvrir le regard pour contrôler ma consommation.

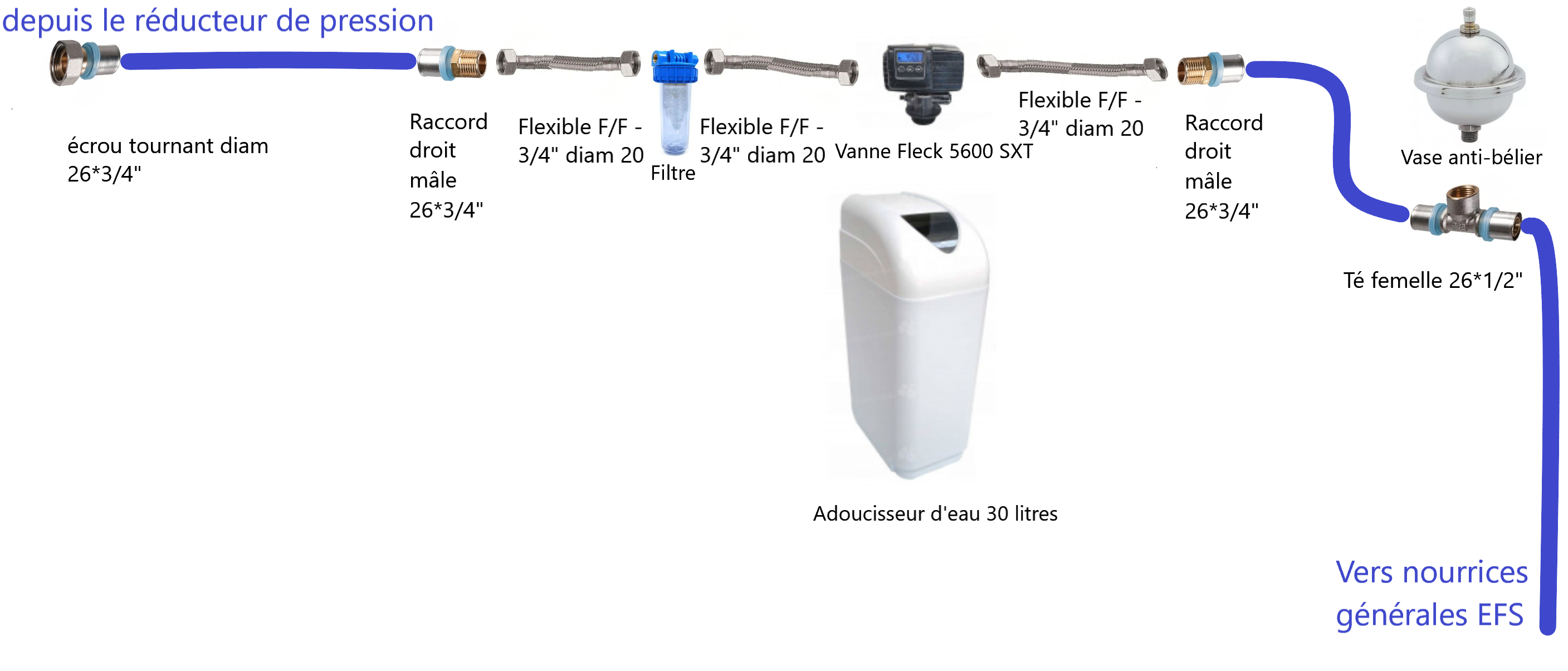

Le schéma 2 consiste à adoucir l'eau. je me pose la question de savoir si lle vase anti-bélier est judicieusement positionné?

Sujets pièces jointes

1 tête de réseau.png, 617.58 kb, 2815 x 1205
1 tête de réseau.png 617.58 kb, 179 téléchargements depuis. 16-02-2022

2 traitement de l'eau.png, 463.59 kb, 2815 x 1205
2 traitement de l'eau.png 463.59 kb, 146 téléchargements depuis. 16-02-2022

Citer Message 1

  • PUB

2 Réponse de jph Dernière modification par jph (16-02-2022 10:59:47)

  • jph
  • Plombier OHQ
  • Déconnecté
  • Inscrit : 02-02-2022
  • Messages : 113

Re : Merci d'avance pour la validation de mes plans d'installation EFS ECS

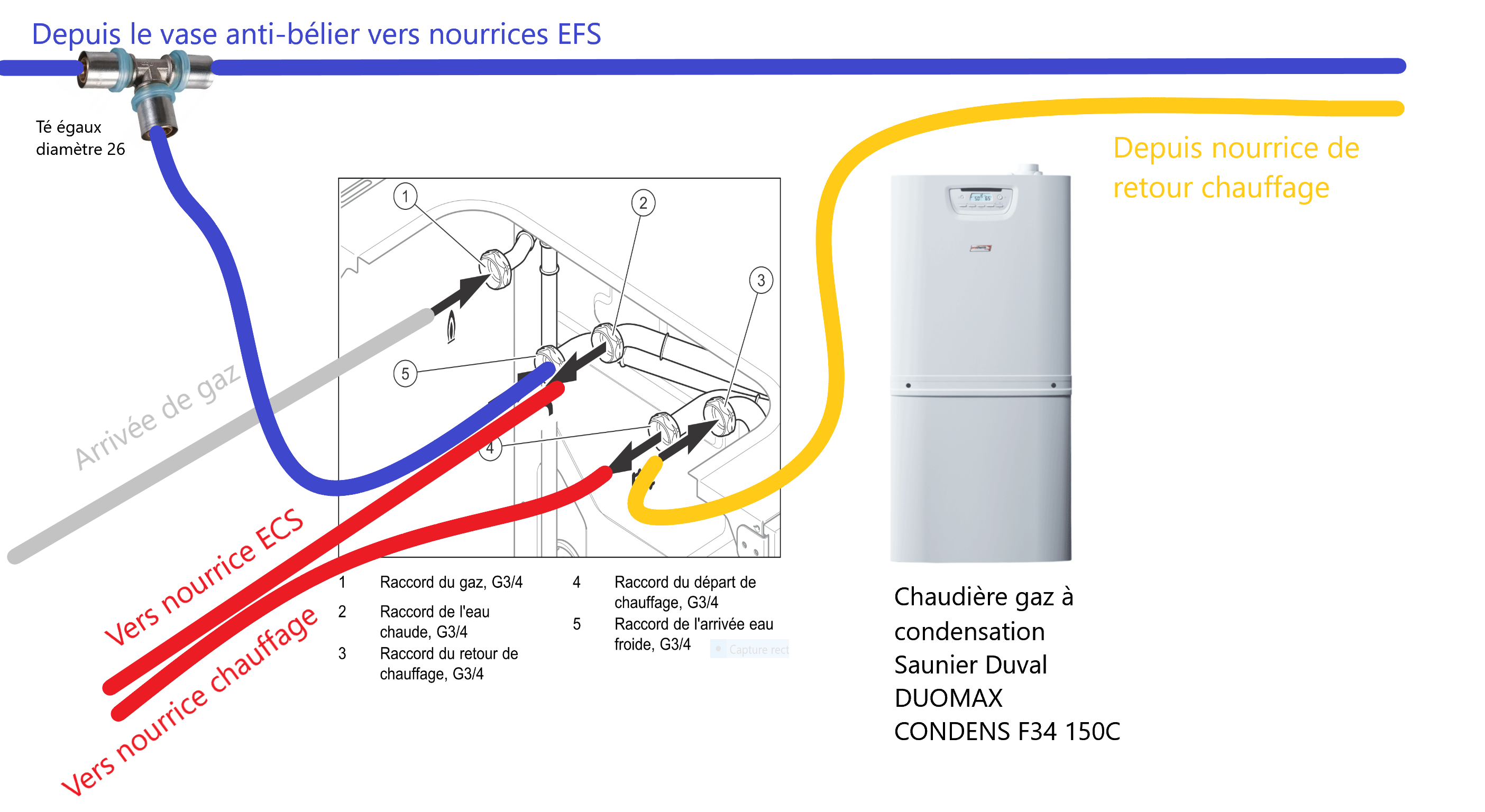

Le schéma 3 c'est la production d'eau chaude. La chaudière est munie d'un clapet anti-pollution, j'ai donc considéré que je n'avais pas à en rajouter un.

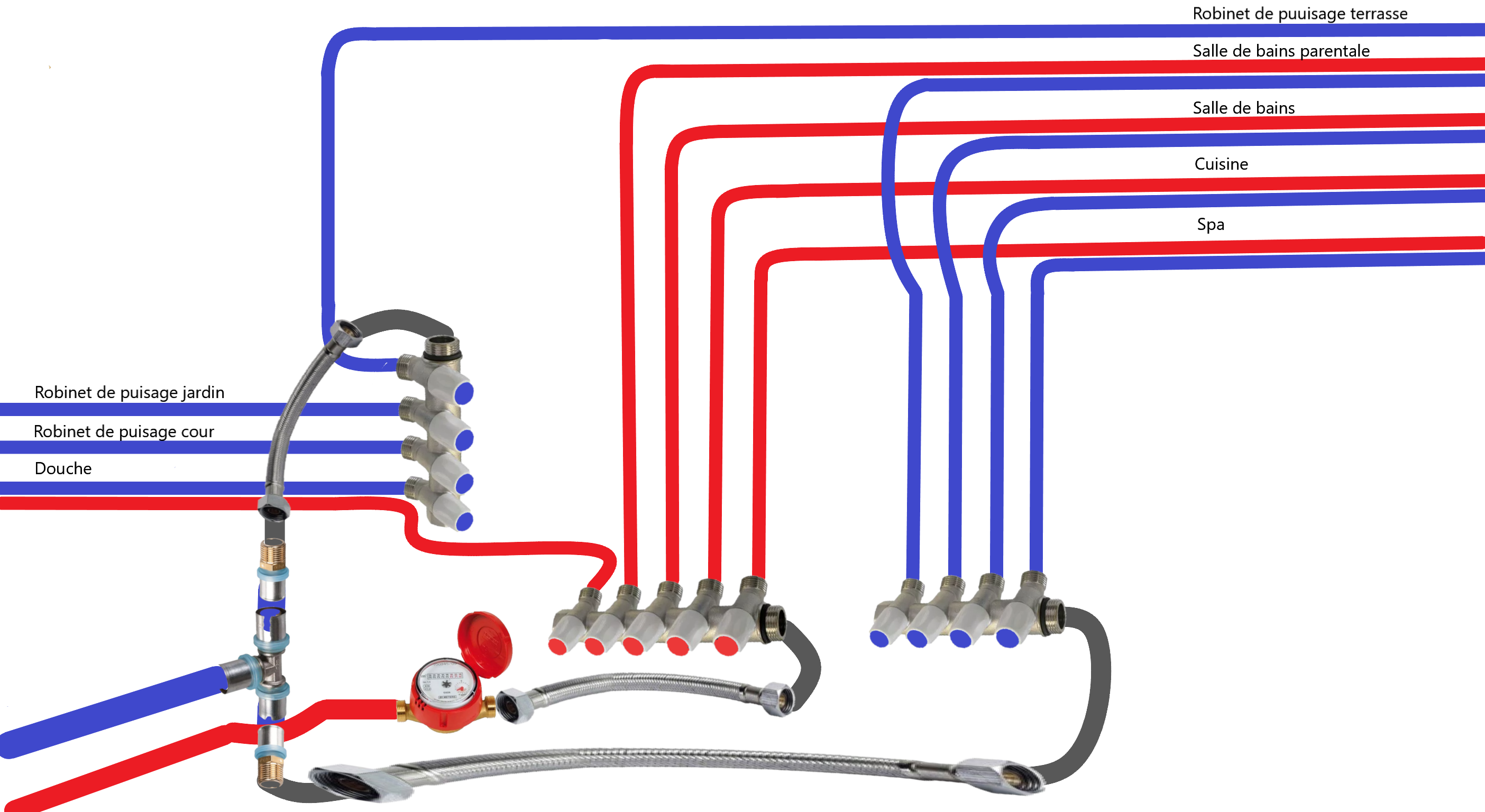

Le schéma 4 c'est la distribution générale. Je précise que les collecteurs sont en entrée 3/4 et sorties en 1/2. Les tubes sont en multicouche isolé diam ext 16 int 12.

Sujets pièces jointes

3 production ECS et chauffage.png, 591.54 kb, 2808 x 1536
3 production ECS et chauffage.png 591.54 kb, 157 téléchargements depuis. 16-02-2022

4 Distribution générale ECS EFS.png, 674.47 kb, 2808 x 1536
4 Distribution générale ECS EFS.png 674.47 kb, 143 téléchargements depuis. 16-02-2022

Citer Message 2

3 Réponse de jph

  • jph
  • Plombier OHQ
  • Déconnecté
  • Inscrit : 02-02-2022
  • Messages : 113

Re : Merci d'avance pour la validation de mes plans d'installation EFS ECS

Ensuite dans chaque pièces d'eau je positionne des collecteurs EFS ECS pour raccorder les appareils et pouvoir les isoler individuellement si une intervention ultérieure est nécessaire

Sujets pièces jointes

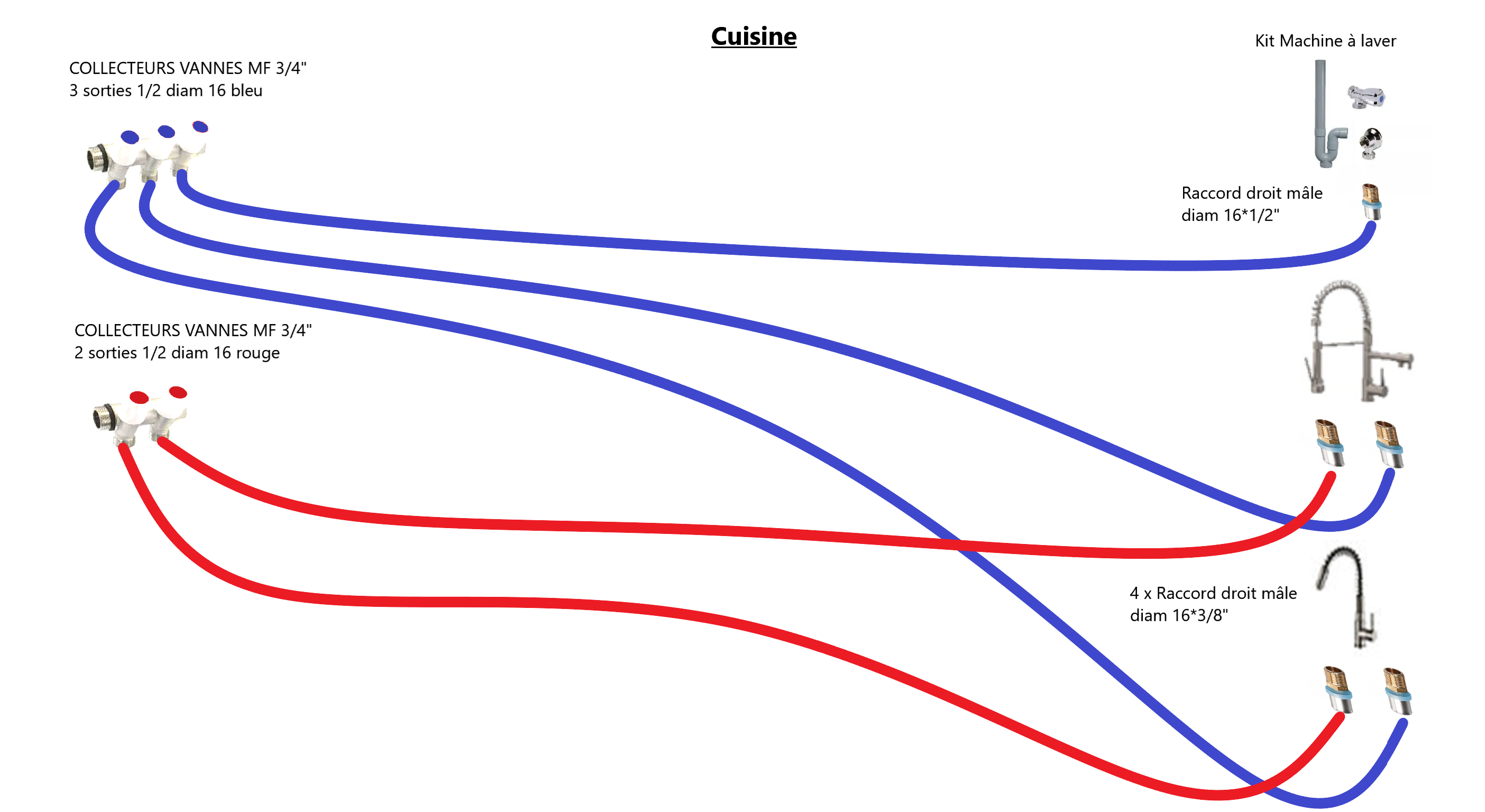

5 cuisine.png, 313.37 kb, 2808 x 1536
5 cuisine.png 313.37 kb, 144 téléchargements depuis. 16-02-2022

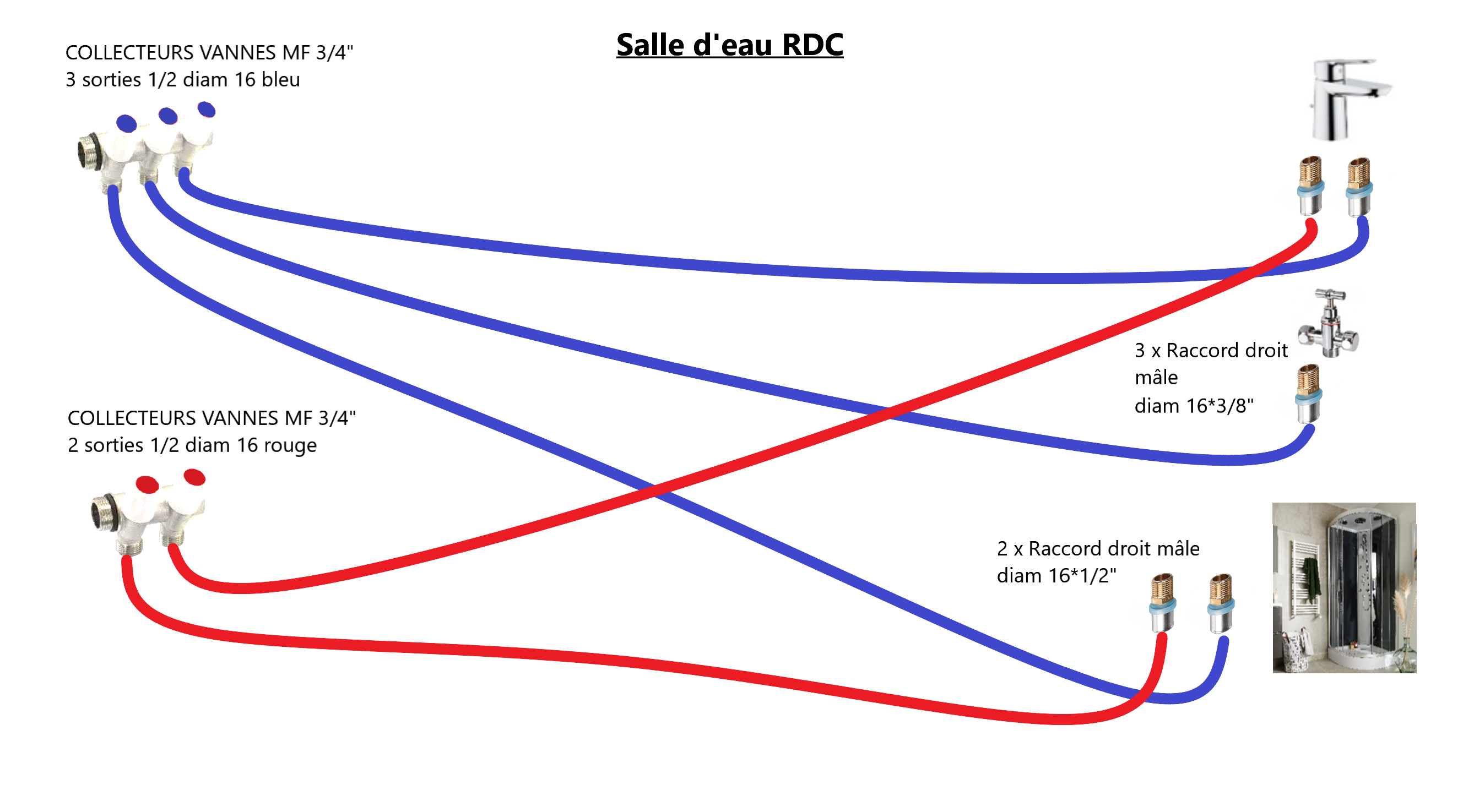

6 salle d'eau RDC.png, 420.15 kb, 2676 x 1475
6 salle d'eau RDC.png 420.15 kb, 143 téléchargements depuis. 16-02-2022

Citer Message 3

4 Réponse de jph

  • jph
  • Plombier OHQ
  • Déconnecté
  • Inscrit : 02-02-2022
  • Messages : 113

Re : Merci d'avance pour la validation de mes plans d'installation EFS ECS

suite...

Sujets pièces jointes

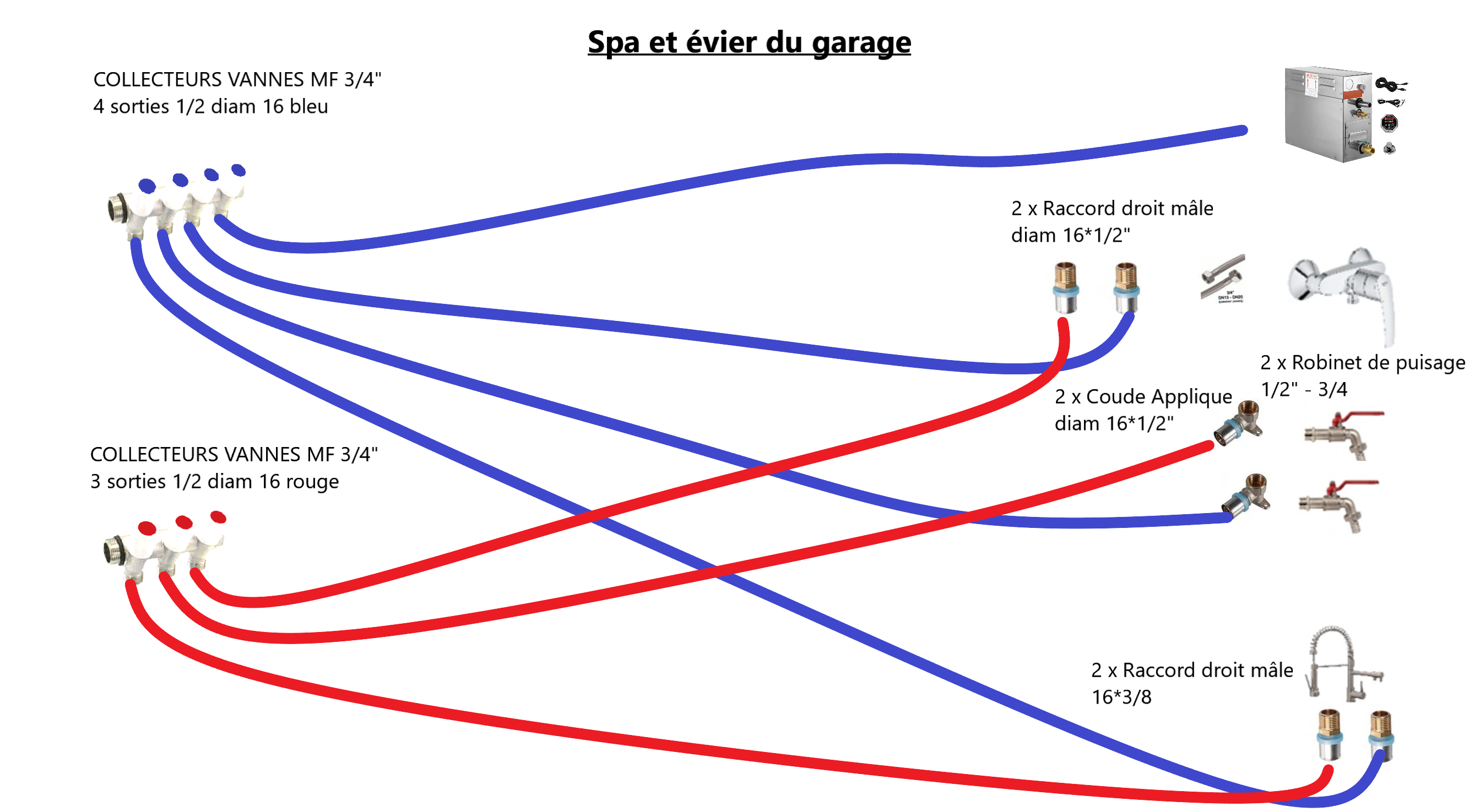

7 spa et évier du garage.png, 434.44 kb, 2676 x 1475
7 spa et évier du garage.png 434.44 kb, 137 téléchargements depuis. 16-02-2022

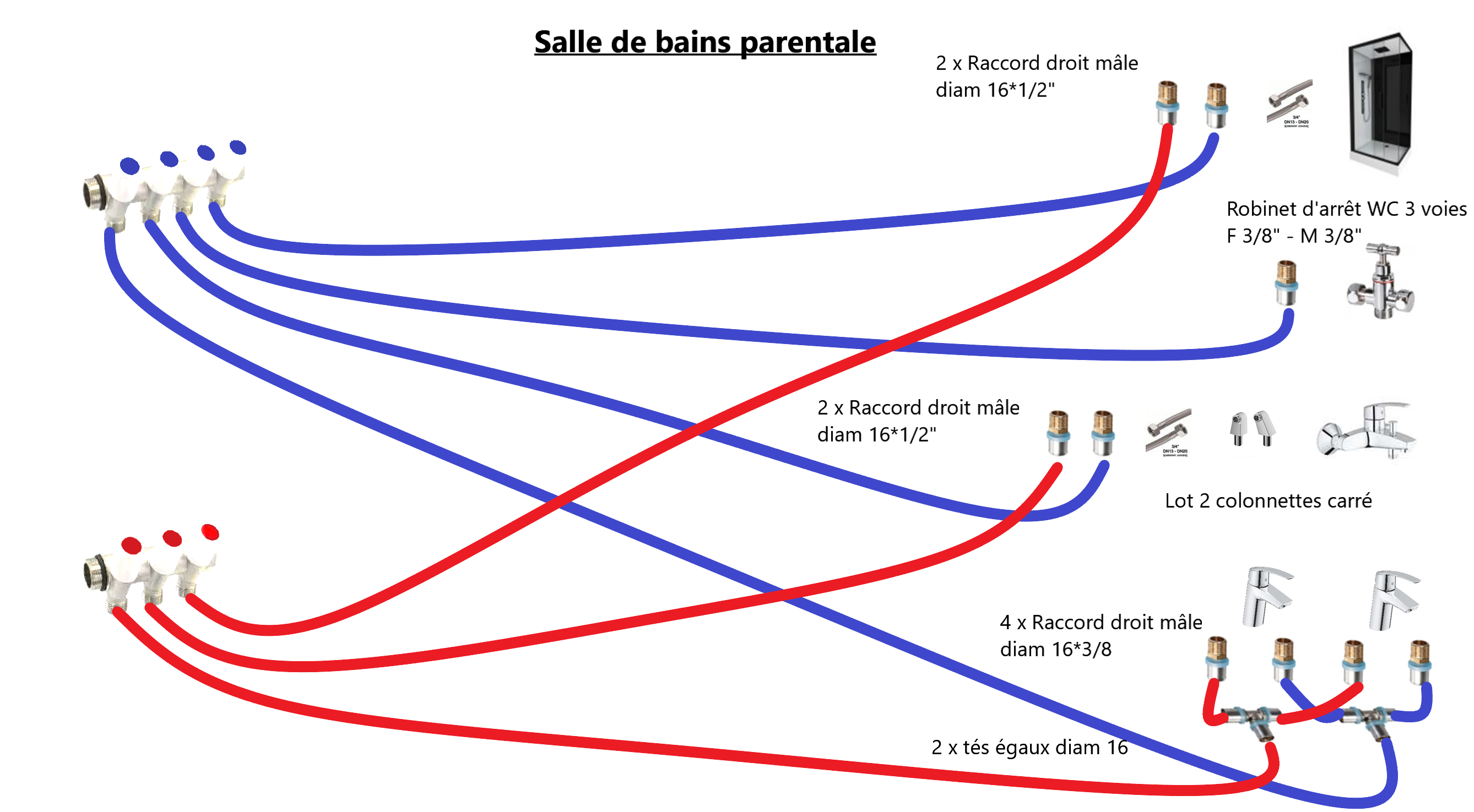

8 salle de bains parentale.png, 446.24 kb, 2676 x 1475
8 salle de bains parentale.png 446.24 kb, 140 téléchargements depuis. 16-02-2022

Citer Message 4

5 Réponse de jph

  • jph
  • Plombier OHQ
  • Déconnecté
  • Inscrit : 02-02-2022
  • Messages : 113

Re : Merci d'avance pour la validation de mes plans d'installation EFS ECS

Merci d'avance pour votre aide.

Jean.

Sujets pièces jointes

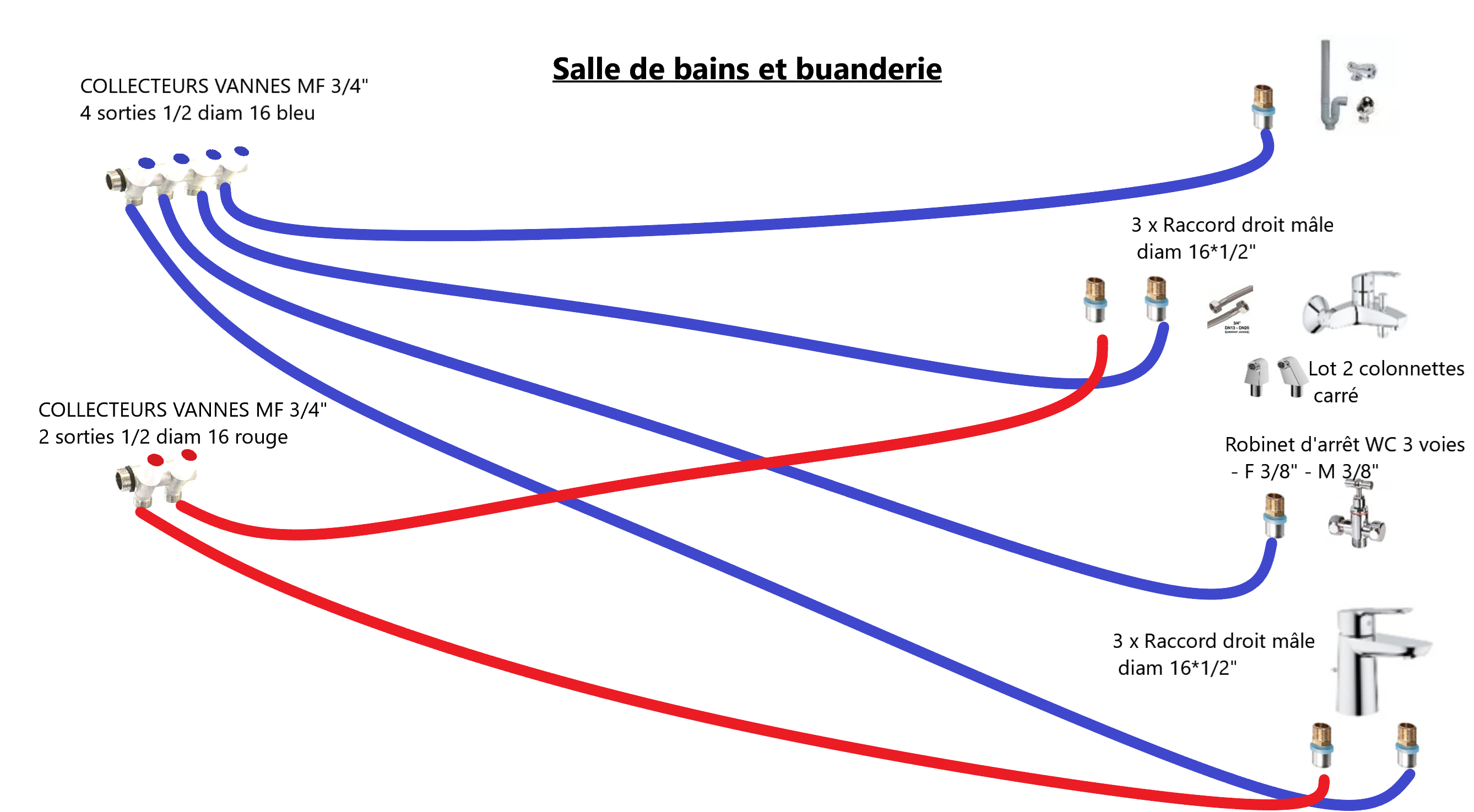

9 salle de bains et buanderie.png, 370.58 kb, 2676 x 1475
9 salle de bains et buanderie.png 370.58 kb, 136 téléchargements depuis. 16-02-2022

Citer Message 5

6 Réponse de Dani

  • Dani
  • Dani
  • Chef du clan
  • Déconnecté
  • De : Pas loin de Paris
  • Inscrit : 10-02-2008
  • Messages : 1 025

Re : Merci d'avance pour la validation de mes plans d'installation EFS ECS

Bonjour.

J'ai fusionné tous vos messages dans le même sujet, c'est plus facile.

Selon les disponibilités de chacun des intervenants on vous dira ça dans la journée ou ce soir.

Passer a l'index du site pour avoir accès a toutes les rubriques.... - Besoin de robinetterie? Robinetterie professionnelle a des prix défiant toute concurrence -  Demander un devis gratuit et sans engagement.
Questions en MP = Corbeille

de Dani le site Web

Citer Message 6

7 Réponse de Darius

  • Darius
  • Maître Plombier
  • Déconnecté
  • Inscrit : 28-02-2018
  • Messages : 2 602

Re : Merci d'avance pour la validation de mes plans d'installation EFS ECS

Pour le premier message au niveau de l'arrivé je pense que vous aves beaucoup de raccords.

Normalement il faudrait les brancher les uns dans les autres..

Exemple dans le sens de l'arrivée: → Vanne avec écrou prisonnier → Compteur → Réducteur → Clapet →Vanne.

Le clapet anti-bélier se pose généralement au point haut de l'installation.
Sur la chaudière, respectez les schéma de montage.

Nourrices des messages 2 et 3, supprimez les flexibles → robinets de ML la terminaison du tuyau doit etre en 15/21 femelle avec écrou libre. WC terminaison avec raccord 12/17 écrou libre.

Douches et baignoires j'utiliserais du 16/20 indispensable sur la baignoire et facultatif sur la douche.

Avec tout ce beau monde vous avez intérêt a utiliser un réducteur de pression digne de ce nom parce que petit bidule que vous représentez sur le schéma est trop faible.

Nouveau: demander un devis: simple, rapide, gratuit et sans engagement.

Citer Message 7

8 Réponse de jph Dernière modification par jph (17-02-2022 10:48:08)

  • jph
  • Plombier OHQ
  • Déconnecté
  • Inscrit : 02-02-2022
  • Messages : 113

Re : Merci d'avance pour la validation de mes plans d'installation EFS ECS

Merci pour vos conseils Darius je revois ma copie.

Pensez-vous que cet élément serait un bon outil pour avoir un bon réducteur de pression d'autant qu'il est multifonction et résoudrait le problème des raccords trop nombreux du schéma 1

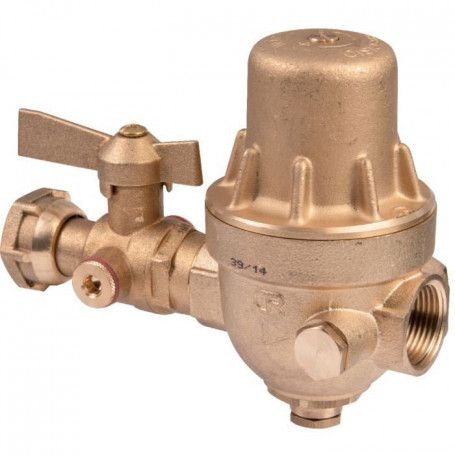

Kit d'alimentation 5 fonctions hydrobloc
Référence 600719


HYDROBLOC
Femelle écrou tournant 3/4” / F 3/4” (20x27)
1 seul appareil étanche = 5 fonctions assurées.
HYDROBLOC est un groupe d’alimentation pour eau froide ou eau chaude qui intègre 5 fonctions :
- Montage direct après compteur par écrou tournant.
- Robinet d’isolement intégré à boisseau sphérique laiton.
- Clapet anti-retour contrôlable agréé NF.
- Dispositif de vidange pour purge de l’installation aval.
- Réducteur de pression NF à étrier et membrane.

- Fonctionne en position horizontale ou verticale (fluide montant)
2 prises latérales pour mano en F 1/4”.
Finition laiton brut.
Pression amont maxi. : 16 bar.
Réglable : de 1,5 à 5,5 bar.

Vous dites: Douches et baignoires j'utiliserais du 16/20 indispensable sur la baignoire et facultatif sur la douche.
Il faut que ce soit ce diamètre tout du long auquel cas je dois revoir le diamètre des sorties des nourrices ou est-ce que je peux raccorder du 16/20 sur du 12/16 avec la même efficacité?

Et si j'ai bien tout compris je dois installer le vase anti bélier en R+1 au point le plus haut?

Sujets pièces jointes

hydrobloc-coupe.jpg, 68.36 kb, 847 x 378
hydrobloc-coupe.jpg 68.36 kb, 139 téléchargements depuis. 17-02-2022

kit-d-alimentation-5-fonctions-hydrobloc.jpg, 24.61 kb, 455 x 455
kit-d-alimentation-5-fonctions-hydrobloc.jpg 24.61 kb, 145 téléchargements depuis. 17-02-2022

Citer Message 8

9 Réponse de jph Dernière modification par jph (17-02-2022 14:10:26)

  • jph
  • Plombier OHQ
  • Déconnecté
  • Inscrit : 02-02-2022
  • Messages : 113

Re : Merci d'avance pour la validation de mes plans d'installation EFS ECS

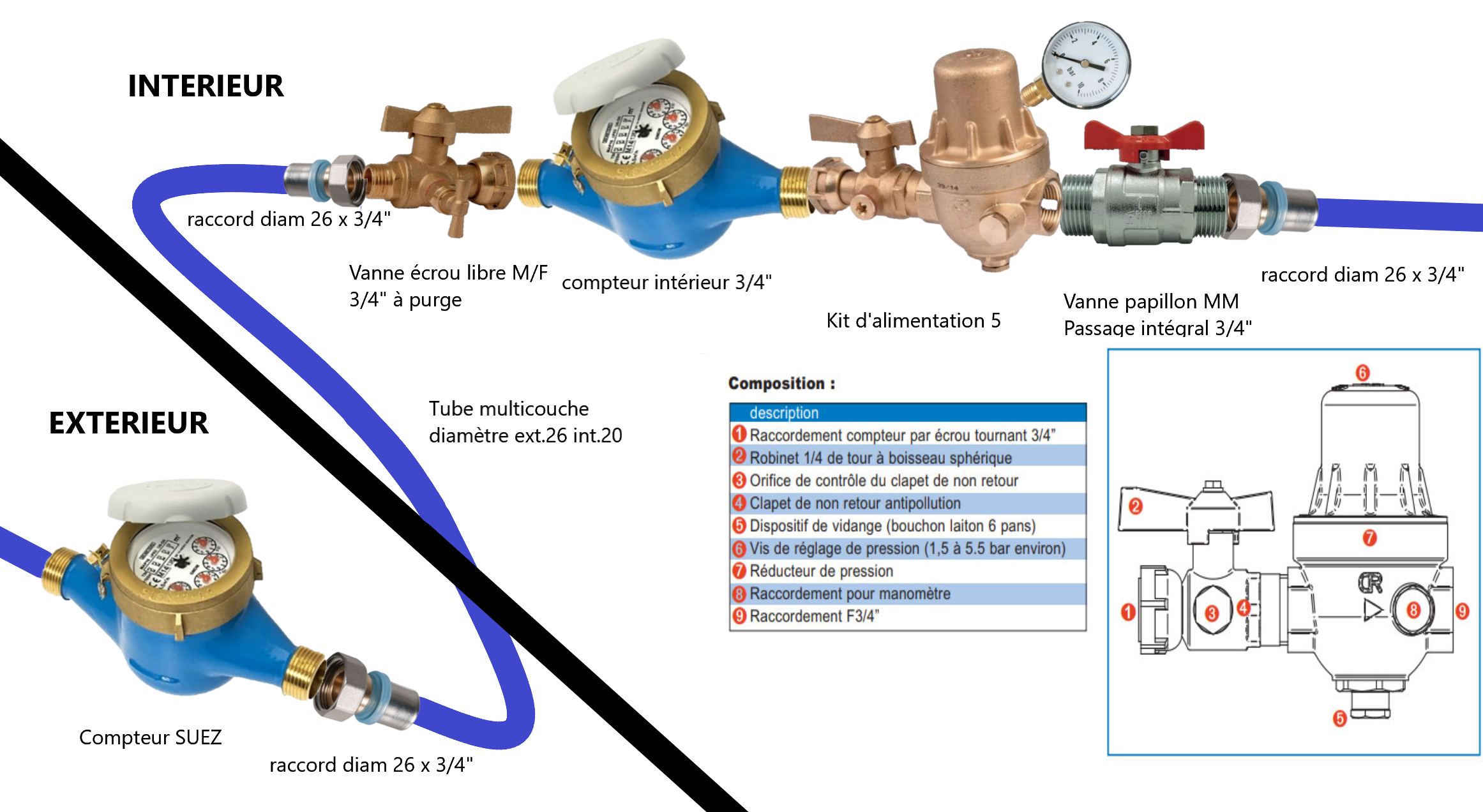

Ci c'était le cas ça pourrait ressembler à ça.
C'est bien plus élégant et j'économise 6 raccords car je me connecte directement avec un flexible au préfiltre de l'adoucisseur d'eau.
Vous êtes vraiment pro.
Merci beaucoup pour votre aide.
Cordialement.
Jean.

Darius a écrit:

Pour le premier message au niveau de l'arrivé je pense que vous aves beaucoup de raccords.

Normalement il faudrait les brancher les uns dans les autres..

Exemple dans le sens de l'arrivée: → Vanne avec écrou prisonnier → Compteur → Réducteur → Clapet →Vanne.

Le clapet anti-bélier se pose généralement au point haut de l'installation.
Sur la chaudière, respectez les schéma de montage.

Nourrices des messages 2 et 3, supprimez les flexibles → robinets de ML la terminaison du tuyau doit etre en 15/21 femelle avec écrou libre. WC terminaison avec raccord 12/17 écrou libre.

Douches et baignoires j'utiliserais du 16/20 indispensable sur la baignoire et facultatif sur la douche.

Avec tout ce beau monde vous avez intérêt a utiliser un réducteur de pression digne de ce nom parce que petit bidule que vous représentez sur le schéma est trop faible.

Sujets pièces jointes

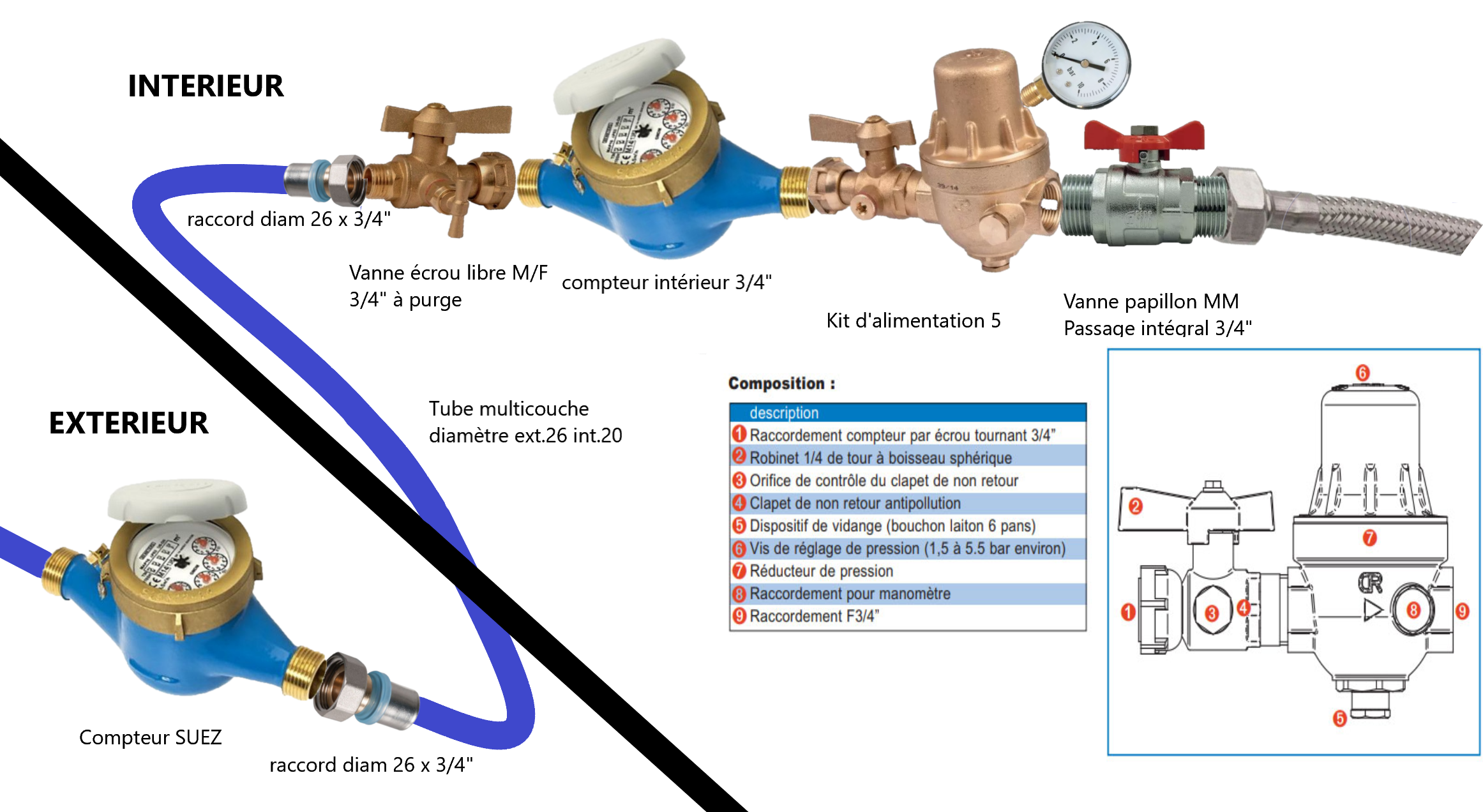

1 tête de réseau avec flexible.png, 1.32 mb, 2323 x 1272
1 tête de réseau avec flexible.png 1.32 mb, 145 téléchargements depuis. 17-02-2022

1 tête de réseau.png, 1.3 mb, 2323 x 1272
1 tête de réseau.png 1.3 mb, 155 téléchargements depuis. 17-02-2022

Citer Message 9

10 Réponse de Darius

  • Darius
  • Maître Plombier
  • Déconnecté
  • Inscrit : 28-02-2018
  • Messages : 2 602

Re : Merci d'avance pour la validation de mes plans d'installation EFS ECS

C'est bien, mais pas de flexibles faites tout ça en tuyaux rigides.
