Sujet : Conseil sur plans d'évacuation en neuf

Bonjour,

Etant néophyte + dans le domaine, j'aimerai avoir vos avis et conseils sur l'installation d'évacuation des eaux pour ma future construction.

J'ai essayé de potasser au mieux et je vous joins les plans de ce que j'ai pondu.



Déjà il doit y avoir des erreurs...


- Comment faire rejoindre la colonne des eaux grises à la colonne des eaux vannes qui elle, ira jusqu'à la toiture?
- L'évacuation des 2 wc arrivent séparées au même endroit au sous-sol, comment raccorder tout ça à la colonne de ventilation?

Merci de vos retours!

Sujets pièces jointes

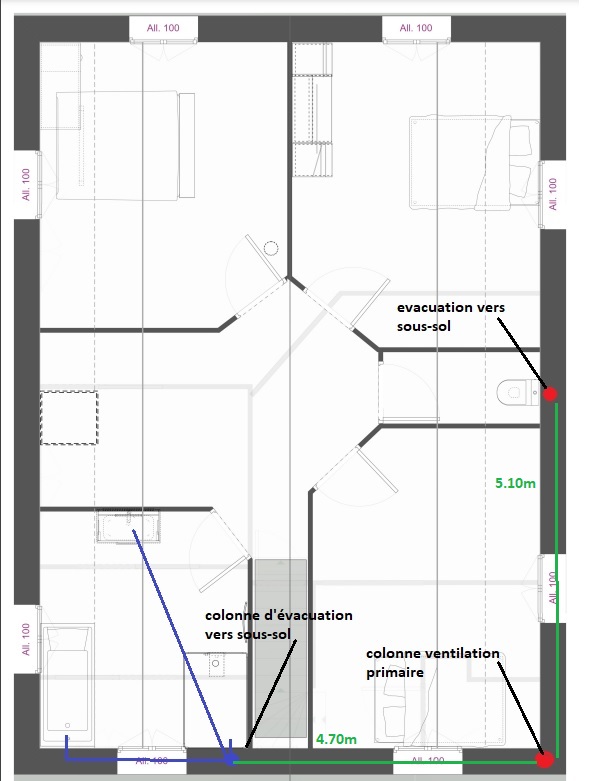

étage evac.jpg, 81.72 kb, 592 x 781
étage evac.jpg 81.72 kb, 111 téléchargements depuis. 06-02-2022

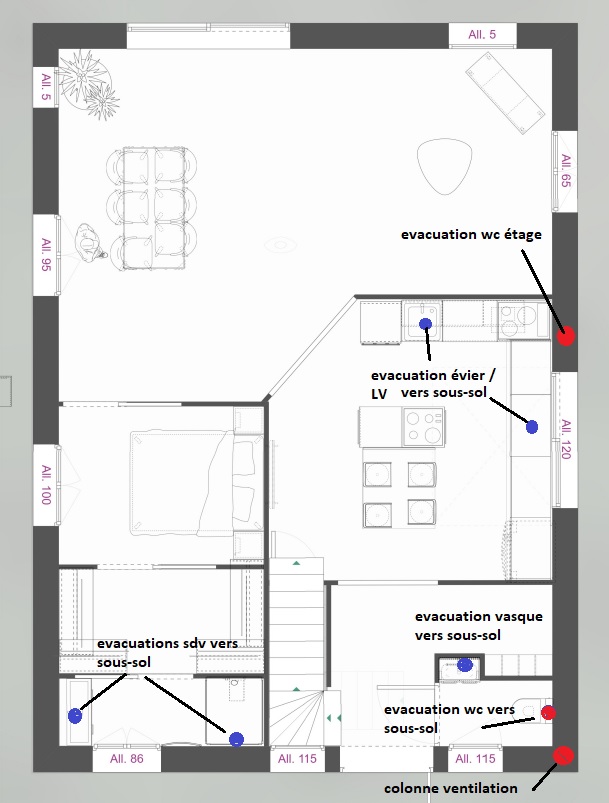

rdc evac.jpg, 92.27 kb, 609 x 803
rdc evac.jpg 92.27 kb, 114 téléchargements depuis. 06-02-2022

Citer Message 1

  • PUB

2 Réponse de centro

  • centro
  • Débutant
  • Déconnecté
  • Inscrit : 06-02-2022
  • Messages : 13

Re : Conseil sur plans d'évacuation en neuf

d'autres plans :

Sujets pièces jointes

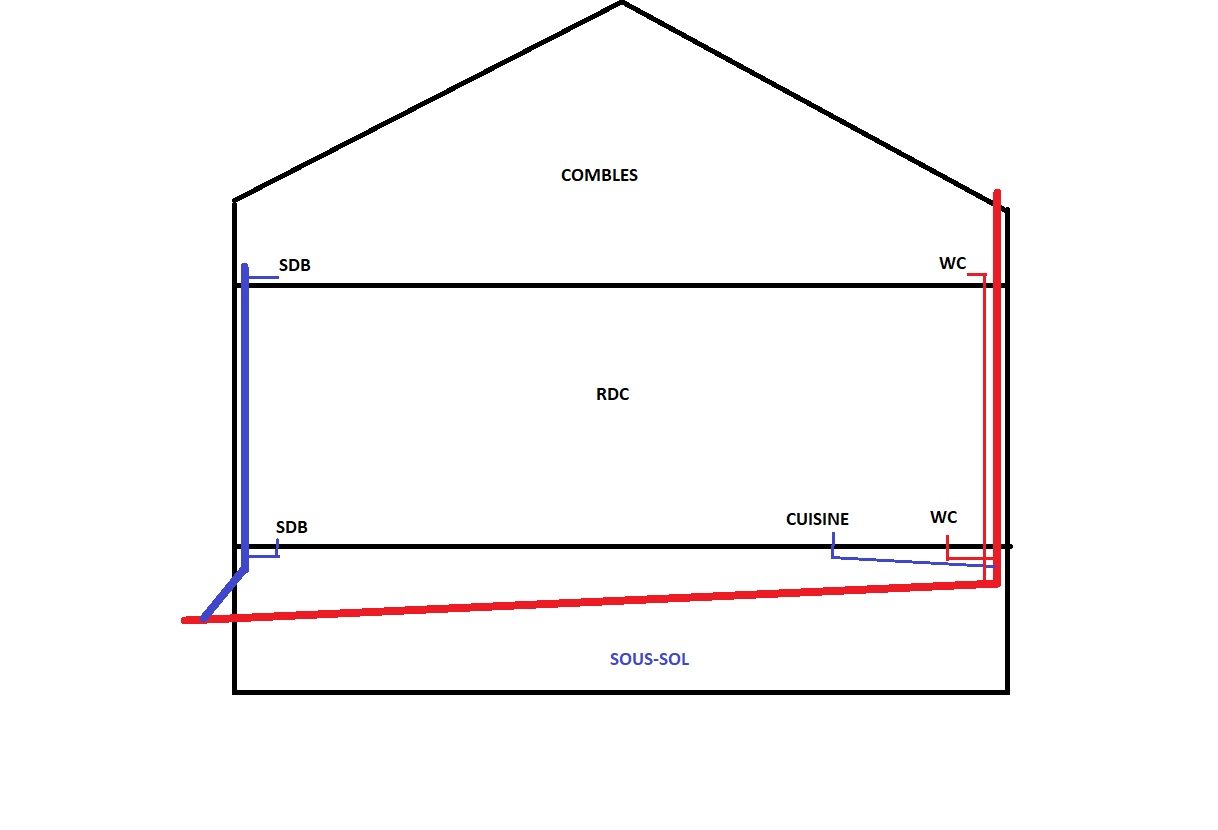

shema evac.jpg, 61.29 kb, 1218 x 830
shema evac.jpg 61.29 kb, 114 téléchargements depuis. 06-02-2022

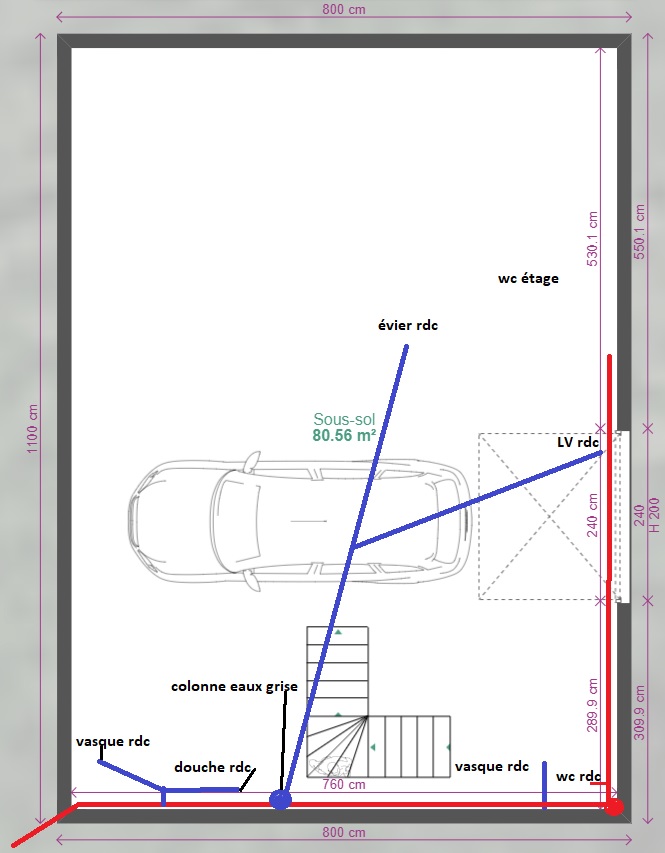

sous-sol evac.jpg, 94.86 kb, 665 x 853
sous-sol evac.jpg 94.86 kb, 112 téléchargements depuis. 06-02-2022

Citer Message 2

  • De : Île de France
  • Inscrit : 10-02-2008
  • Messages : 319

Re : Conseil sur plans d'évacuation en neuf

Pourquoi le WC des combles n'est pas piqué sur la colonne principale qui monte en toiture. Tel que dessiné la chute des WC des combles n'est pas ventilé.

Regardez ici - https://plombiers-reunis.com/topic220-f … maire.html

Sur la salle de bains, tel que je vois le plan je suppose qu'il est impossible de jumeler les deux chutes pour aller en VP, du coup si votre chute de SDB est en diamètre supérieur a 50, vous placerez un clapet aérateur sur cette chute.

Quelques règles

Toute installation doit avoir au minimum 1 VP  = Condition respecté sur la chute de droite.
La colonne des toilettes étant la chute exposé aux siphonages = OK présence de ventilation primaire.

Eau usés, si le diamètre de la chute est plus important que la somme de tous les appareils, Aérateur autorisé  = OK.

Nous ne faisons pas le travail a votre place, nous donnons  simplement un coup de main... wink wink
Responsabilité des installateurs... LIRE Principes de diamètres... LIRE
Vous avez un site ou un blog? Faites un lien vers ce forum ou vers votre propre sujet...

de Ludovici le site Web

Citer Message 3

4 Réponse de centro Dernière modification par centro (06-02-2022 17:58:57)

  • centro
  • Débutant
  • Déconnecté
  • Inscrit : 06-02-2022
  • Messages : 13

Re : Conseil sur plans d'évacuation en neuf

Je me dis que ça va être compliqué au vu de la distance entre les 2 et de la pente que cela nécessite...

Si je descend l'évacuation des wc directement dans le sous-sol par une chute, elle doit impérativement être ventilée?

La sortie de ventilation doit-elle avoir une hauteur minimum? Car la mienne serait située en bas de toiture.

Sujets pièces jointes

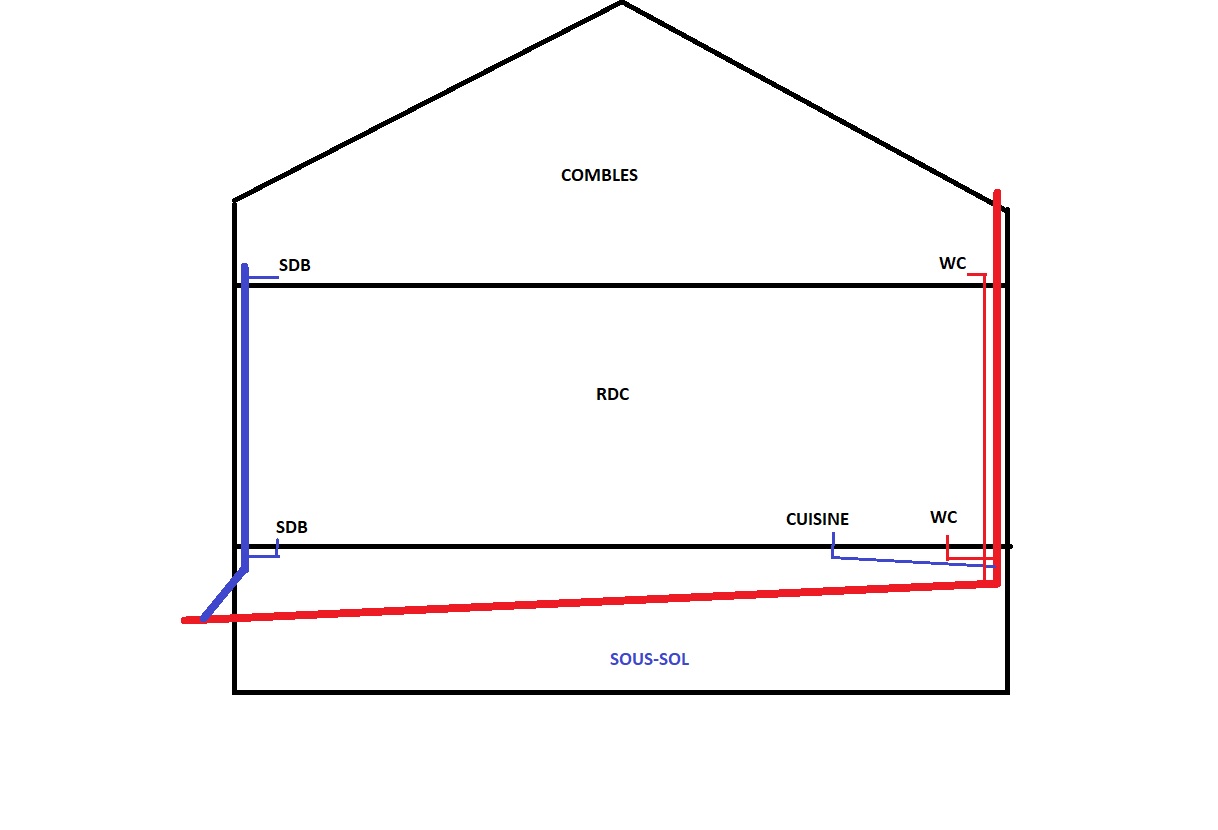

Sans titre.jpg, 176.24 kb, 1218 x 830
Sans titre.jpg 176.24 kb, 112 téléchargements depuis. 06-02-2022

Citer Message 4

  • De : Île de France
  • Inscrit : 10-02-2008
  • Messages : 319

Re : Conseil sur plans d'évacuation en neuf

D'une manière générale vous devez reproduire ça.

https://plombiers-reunis.com/img/gallery/1224520559.jpg

Comme votre chute des eaux usés est a l'opposé, utilisez un tuyau de diamètre 75 (MINI) et placez un aérateur en haut de la chute au lieu de la ventiler.

En conséquence celle deux eaux vannes (toilettes doit impérativement etre ventilé) la ventilation en toiture doit normalement etre plus haute que toutes les ouvertures en toiture car il y a des risques de remontés d'odeurs.

Nous ne faisons pas le travail a votre place, nous donnons  simplement un coup de main... wink wink
Responsabilité des installateurs... LIRE Principes de diamètres... LIRE
Vous avez un site ou un blog? Faites un lien vers ce forum ou vers votre propre sujet...

de Ludovici le site Web

Citer Message 5

6 Réponse de centro

  • centro
  • Débutant
  • Déconnecté
  • Inscrit : 06-02-2022
  • Messages : 13

Re : Conseil sur plans d'évacuation en neuf

Il y a t-il une distance maximale entre la sortie de ventilation en toiture et les appareils sanitaires qui y sont connectés?
La chute de ventilation doit-elle rester à la verticale ou est-il possible de l'incliner à 45° voir lui faire parcourir un trajet horizontal (en plafond)?

Citer Message 6

  • De : Île de France
  • Inscrit : 10-02-2008
  • Messages : 319

Re : Conseil sur plans d'évacuation en neuf

Le secret des VP c'est qu'il faut garder une pente ascendente vers la toiture, apres vous passez comme vous voulez, horizontale ou de biais comme bon vous semble.

Je n'ais pas compris quand vous parlez de distance en toiture avec des appareils sanitaires, pouvez vous reformuler?

Nous ne faisons pas le travail a votre place, nous donnons  simplement un coup de main... wink wink
Responsabilité des installateurs... LIRE Principes de diamètres... LIRE
Vous avez un site ou un blog? Faites un lien vers ce forum ou vers votre propre sujet...

de Ludovici le site Web

Citer Message 7

8 Réponse de centro

  • centro
  • Débutant
  • Déconnecté
  • Inscrit : 06-02-2022
  • Messages : 13

Re : Conseil sur plans d'évacuation en neuf

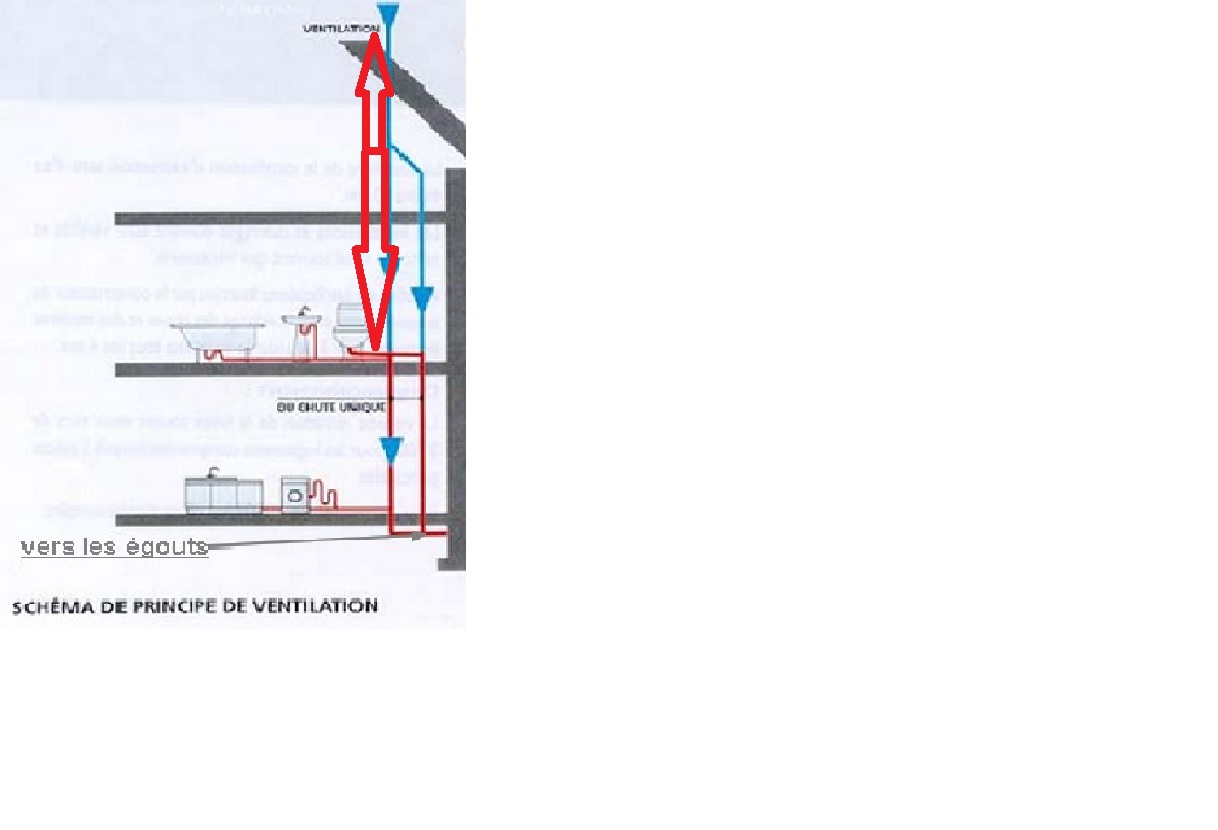

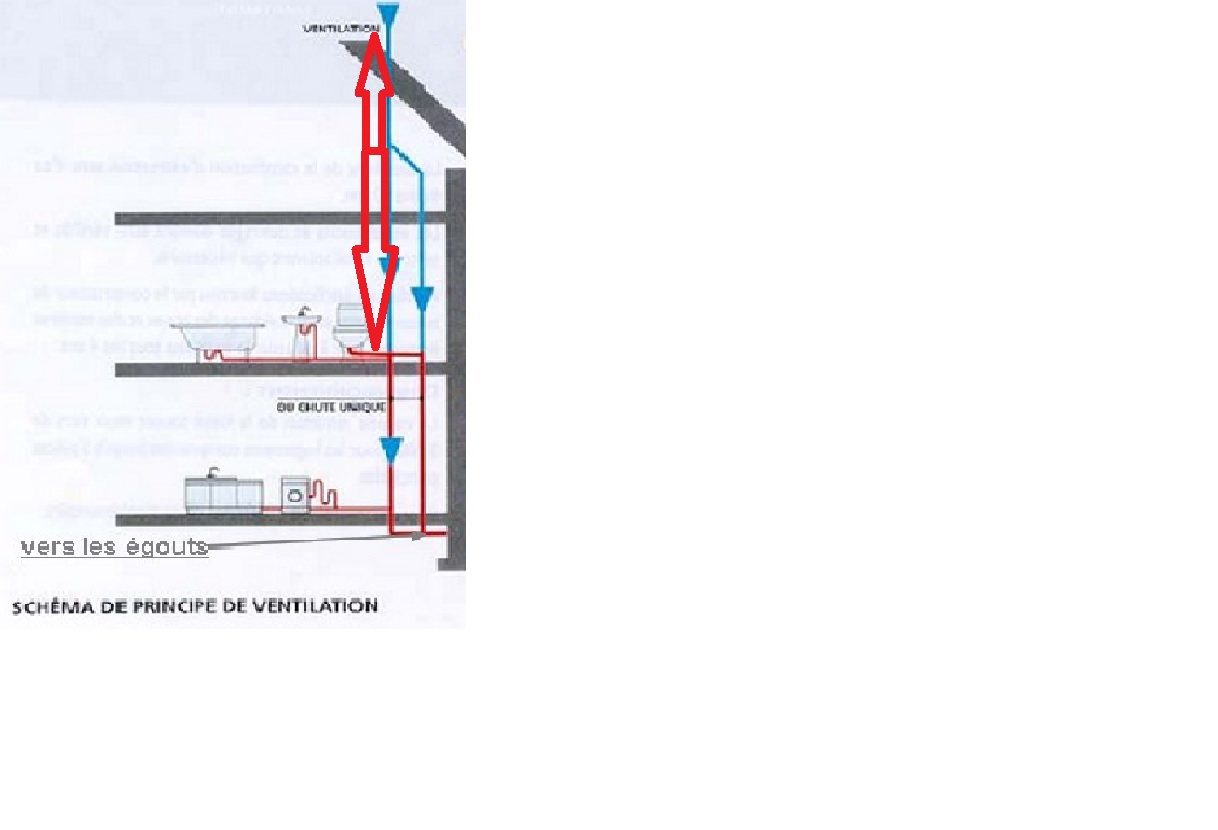

Je veux parler de cette distance

Sujets pièces jointes

f.jpg, 77.96 kb, 1218 x 830
f.jpg 77.96 kb, 101 téléchargements depuis. 07-02-2022

Citer Message 8

  • De : Île de France
  • Inscrit : 10-02-2008
  • Messages : 319

Re : Conseil sur plans d'évacuation en neuf

Il n'y as pas de règle, de moment que la VP est du même diamètre de la chute vous pouvez la monter sur plusieurs étages si nécessaire.

Nous ne faisons pas le travail a votre place, nous donnons  simplement un coup de main... wink wink
Responsabilité des installateurs... LIRE Principes de diamètres... LIRE
Vous avez un site ou un blog? Faites un lien vers ce forum ou vers votre propre sujet...

de Ludovici le site Web
