Sujet : Connecter Thermostat Netatmo sur chaudière Chappe avec Circulateur

Bonjour,

J'ai emmenagé dans une maison individuelle et j'aimerais installer un thermostat d'ambiance Netatmo. Mais je ne sais pas comment m'y prendre et je ne trouve pas d'informations claires à ce sujet.
Actuellement le chauffage + eau sanitaire est dirigée par une chaudière à fioul Chappee Sempra B35. La chaudière ne dispose pas de thermostat d'ambiance. J'ai également remarqué qu'un cirulateur Salmson Priux Home 40-25/180 est installé sur la chaudière.
Selon la documentation, il semble qu'il est possible de connecter un thermostat extérieur.
Après avoir connecté le thermostat selon la documentation je me suis rendu compte
1) que pour avoir une température acceptable dans les pièces, la chaudière devait monter la température à 80° alors que sans le thermostat la 50°-60° suffisent
2) que le thermostat semblait agir et sur le circuit de chauffage et eau sanitaire
J'ai donc remis tout comme avant, sans le thermostat.

Est-ce que quelqu'un aurait une idée, conseil pour pouvoir installer le thermostat sur mon installation.

PS: j'ai parcouru un peu le forum et j'ai vu dans certains posts
1) qu'il était possible de connecter le thermostat sur la circulateur mais je ne sais pas si cela est possible dans mon cas (le circulateur est directement connecté à ma chaudière et non pas sur un circuit électrique à part)
2) qu'il était possible de changer un paramètre sur certaines chaudères Chappee pour accepter un thermostat d'ambiance. La mienne ne semble pas le permettre.

Je vous remercie par avance.

Citer Message 1

  • PUB

2 Réponse de 45Jose

  • 45Jose
  • Maître Plombier
  • Déconnecté
  • Inscrit : 08-09-2014
  • Messages : 2 952

Re : Connecter Thermostat Netatmo sur chaudière Chappe avec Circulateur

bonjour

si vous pouvez poster des photos du bornier électrique ou schéma du câblage de la chaudière  et du thermostat, on pourra vous aider

JR

Citer Message 2

3 Réponse de stefan

  • stefan
  • Apprentis
  • Déconnecté
  • Inscrit : 09-12-2023
  • Messages : 4

Re : Connecter Thermostat Netatmo sur chaudière Chappe avec Circulateur

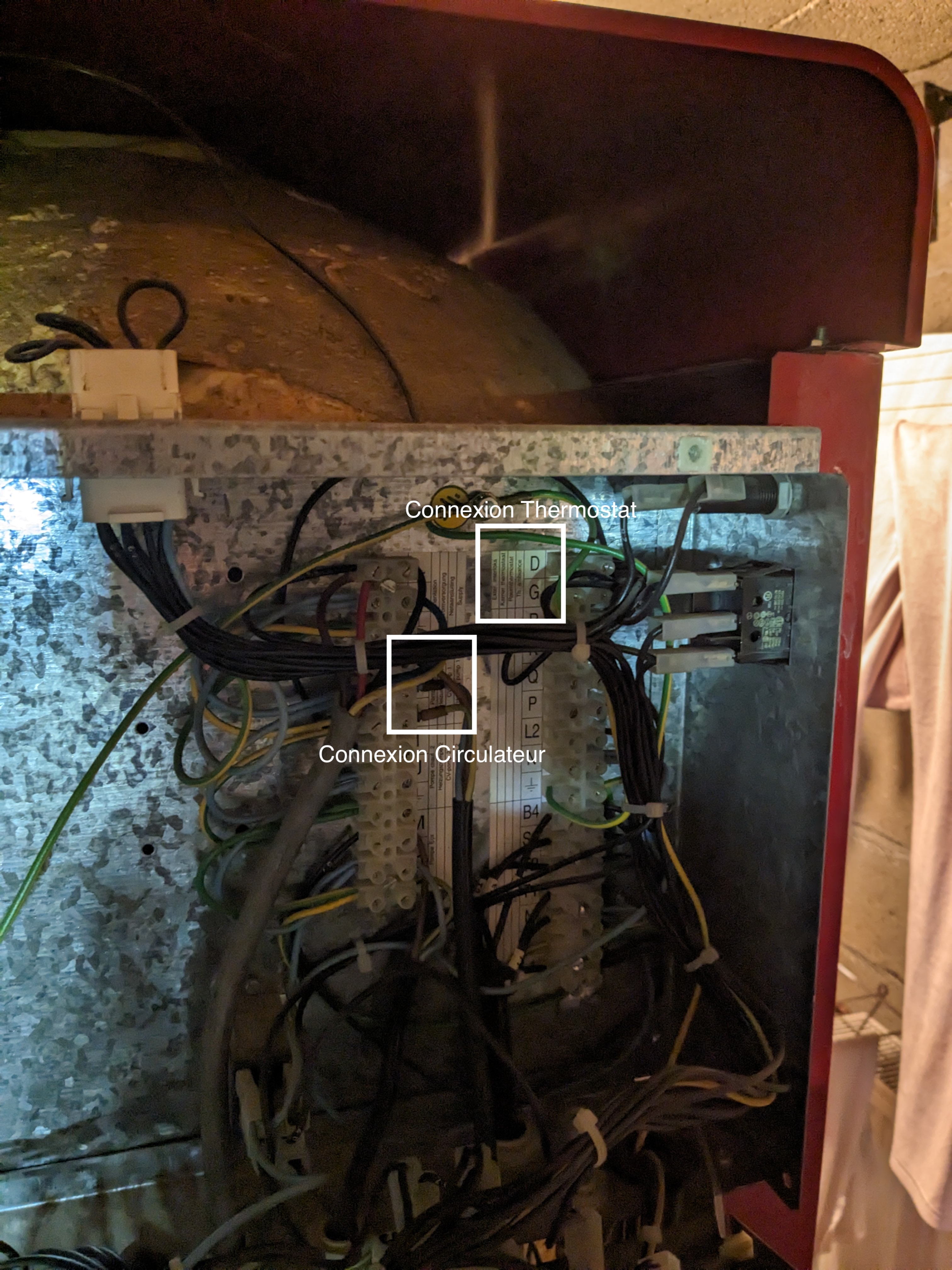

Photo du bornier

Sujets pièces jointes

Attachment icône PXL_20231204_160633119.jpg 3.05 mb, 33 téléchargements depuis. 09-12-2023

Attachment icône PXL_20231204_160633119.jpg 3.05 mb, 33 téléchargements depuis. 09-12-2023

Citer Message 3

4 Réponse de stefan

  • stefan
  • Apprentis
  • Déconnecté
  • Inscrit : 09-12-2023
  • Messages : 4

Re : Connecter Thermostat Netatmo sur chaudière Chappe avec Circulateur

Bonsoir,

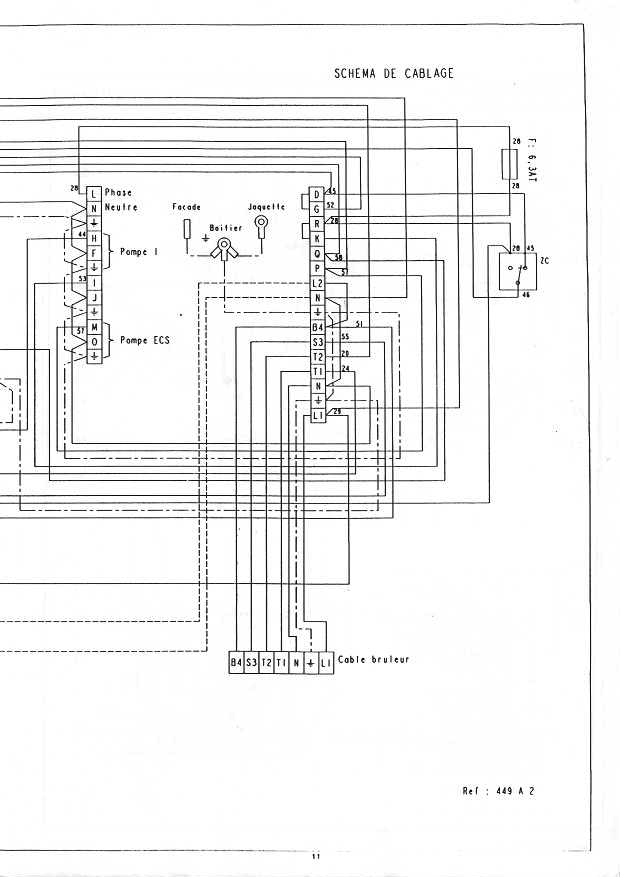

+ schema de cablage (page 1 et 2).

Quand j'ai connecté le thermostat dans mon précédent test, j'ai utilisé les fiches D-G pour la régulation et L-N pour l'alimentation du thermostat.

Merci d'avance.
S

Sujets pièces jointes

Sempra B - Schema de cablage - page 1.png, 125.57 kb, 620 x 877
Sempra B - Schema de cablage - page 1.png 125.57 kb, 76 téléchargements depuis. 09-12-2023

Sempra B - Schema de cablage - page 2.png, 125.47 kb, 620 x 877
Sempra B - Schema de cablage - page 2.png 125.47 kb, 71 téléchargements depuis. 09-12-2023

Citer Message 4

5 Réponse de 45Jose

  • 45Jose
  • Maître Plombier
  • Déconnecté
  • Inscrit : 08-09-2014
  • Messages : 2 952

Re : Connecter Thermostat Netatmo sur chaudière Chappe avec Circulateur

bonjour

On voit pas le câblage complet avec la pompe, les deux pages sont les mêmes, il manque l'autre moitié.
Est ce qu'il y a un schunt actuellement sur les bornes oû doit se raccorder le thermostat?
il faut aussi le schéma du thermostat pour savoir si c'est un contact sec polarisé ou pas qui est envoyé

JR

Citer Message 5

6 Réponse de stefan

  • stefan
  • Apprentis
  • Déconnecté
  • Inscrit : 09-12-2023
  • Messages : 4

Re : Connecter Thermostat Netatmo sur chaudière Chappe avec Circulateur

Etrange, je vois bien la deuxième page avec les cablâges. J'ajoute en PJ de nouveau.
Oui, il y a bien un shunt sur le raccord D et G que j'ai enlevé lorsque j'avais initiallement connecté le thermostat.
Le thermostat est un Netatmo Smart Thermostat aveec son relais. Si j'ai bien saisi la documetation, il s'agit bien d'un contact sec (on/off) polarisé.

Sujets pièces jointes

Sempra B - Schema de cablage - page 2.png, 125.47 kb, 620 x 877
Sempra B - Schema de cablage - page 2.png 125.47 kb, 82 téléchargements depuis. 10-12-2023

Citer Message 6

7 Réponse de 45Jose Dernière modification par 45Jose (10-12-2023 12:05:47)

  • 45Jose
  • Maître Plombier
  • Déconnecté
  • Inscrit : 08-09-2014
  • Messages : 2 952

Re : Connecter Thermostat Netatmo sur chaudière Chappe avec Circulateur

re
autant pour moi, j'ai téléchargé 2 fois la même
Essayez de changer le branchement sur le thermostat pour pas qu'il soit polarisé

JR

Citer Message 7

8 Réponse de stefan

  • stefan
  • Apprentis
  • Déconnecté
  • Inscrit : 09-12-2023
  • Messages : 4

Re : Connecter Thermostat Netatmo sur chaudière Chappe avec Circulateur

Bonjour José,

Cela doit être possible en inversant les câbles ou même en modifiant le paramètre dans l'application netatmo. Je vais essayer.
Mais à part changer le comportement du contact Sec quelle effet cela aura sur mon installation?
Est-ce que cela va résoudre / changer quoi que ce soit sur
- le fait que la chaudière doit monter à 80° pour avoir une températeur stable
- le fait qu'il y ait un circulateur sur l'eau de chauffe

Merci par avance.
Stefan

Citer Message 8

9 Réponse de 45Jose Dernière modification par 45Jose (11-12-2023 17:59:38)

  • 45Jose
  • Maître Plombier
  • Déconnecté
  • Inscrit : 08-09-2014
  • Messages : 2 952

Re : Connecter Thermostat Netatmo sur chaudière Chappe avec Circulateur

bonjour

Il doit y avoir confusion, votre chaudière a deux réglages de température , un pour le chauffage et un autre pour l'eau chaude sanitaire.
Si vous réglez le thermostat de chauffage à 60°c, la chaudière doit se maintenir autour de cette température, sauf quand elle fonctionne pour réchauffer l'eau chaude sanitaire.
Puisque si vous réglez la température de l'eau chaude sanitaire à 55 ou 60°c, la chaudière est obligée de dépasser la consigne et peut monter à 80°c pour réchauffer cette eau chaude sanitaire, elle est stoppée par un thermostat limiteur interne préréglé à 80 ou 90°c.
La pose d'un thermostat  permet de contrôler la température de la maison par rapport à une pièce pilote (où le thermostat est posé) et surtout à programmer des périodes de chauffe à des températures différentes.
Si vous enlever le shunte où doit se brancher le thermostat vous verrez se qui se passera quand le thermostat coupera la chaudière,
si ça coupe la pompe ou que le bruleur et normalement le thermostat à contact sec non polarisé ne fait rien d'autre que de remplacer un shunt
Postez le schéma de raccordement du relais pour voir , si le contact sec fait un retour de phase ou si c'est un simple interrupteur.

JR
