Sujet : Shéma Installation Multicouche (côte extérieure)

Bonjour,

Je suis nouveau sur le forum et j'ai essayé de prendre un maximum d'infos afin de réaliser mon plan.
Je suis en train de rénover mon appartement et je n'ai aucun débit avec le réseau cuivre actuel.

Je pense donc tout refaire et n'étant pas du métier j'ai besoin de votre avis pour savoir si je comprends bien ce que j'ai à faire.

J'ai plusieurs questions :

- quelle section de tube et quelles pièces faut-il entre le compteur et la vanne d'arrivée d'eau dans l'appartement ( réducteur de pression etc...)

- est-ce que les raccords en T posent un problème ( perte de charge etc..)

- est-ce que selon ma chaudière gaz il y a des sections de tuyaux obligatoires en entrée et en sortie ? ( je pourrai joindre des photos si nécessaires)

Ne prenez pas compte du premier shéma
Merci d'avance

Sujets pièces jointes

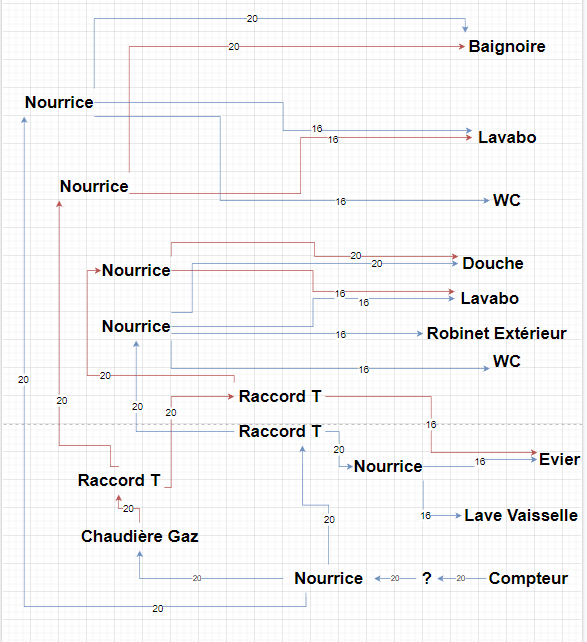

Shéma Plomberie.png, 42.32 kb, 582 x 637
Shéma Plomberie.png 42.32 kb, 9 téléchargements depuis. 25-07-2022

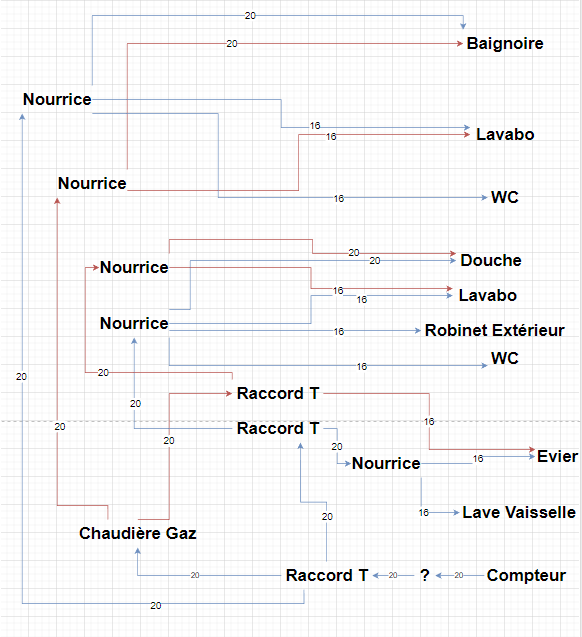

Shéma Plomberie.png, 46.99 kb, 587 x 642
Shéma Plomberie.png 46.99 kb, 8 téléchargements depuis. 25-07-2022
