13/02/2015 à 18h44 #20596
bonjour les plombiers :p
je désir installer un insert bois bouilleur dans ma maisons sur l’installation fioul déjà existante.
le poêle sera un Edilkamin H2Oceano 23 CS
avec un ballon tampon .je vous mais les schémas que j’ai déjà réaliser en ligne des que possible
avez vous des conseil d’ordre général avant de rentrer dans les détails ?
-
14/02/2015 à 15h37 #38668
Bonjour et bienvenue,
non pas de conseils particuliers, à part l’obtention et le respect des certificats flamme vert et/ou qualibois

dans l’attente des nouvelles et des schémas,
Cordialement
-
15/02/2015 à 15h07 #38669
bonjour,

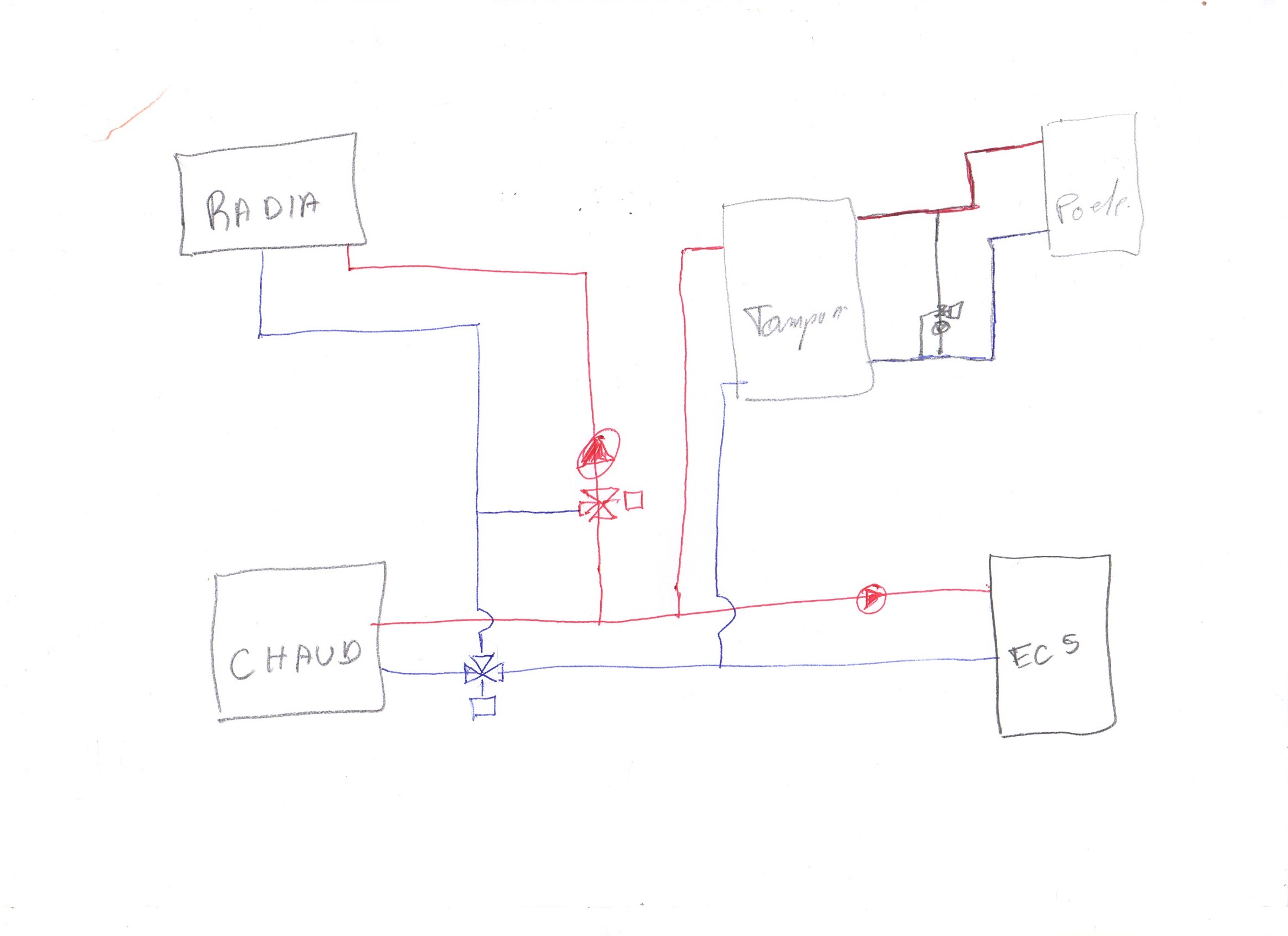

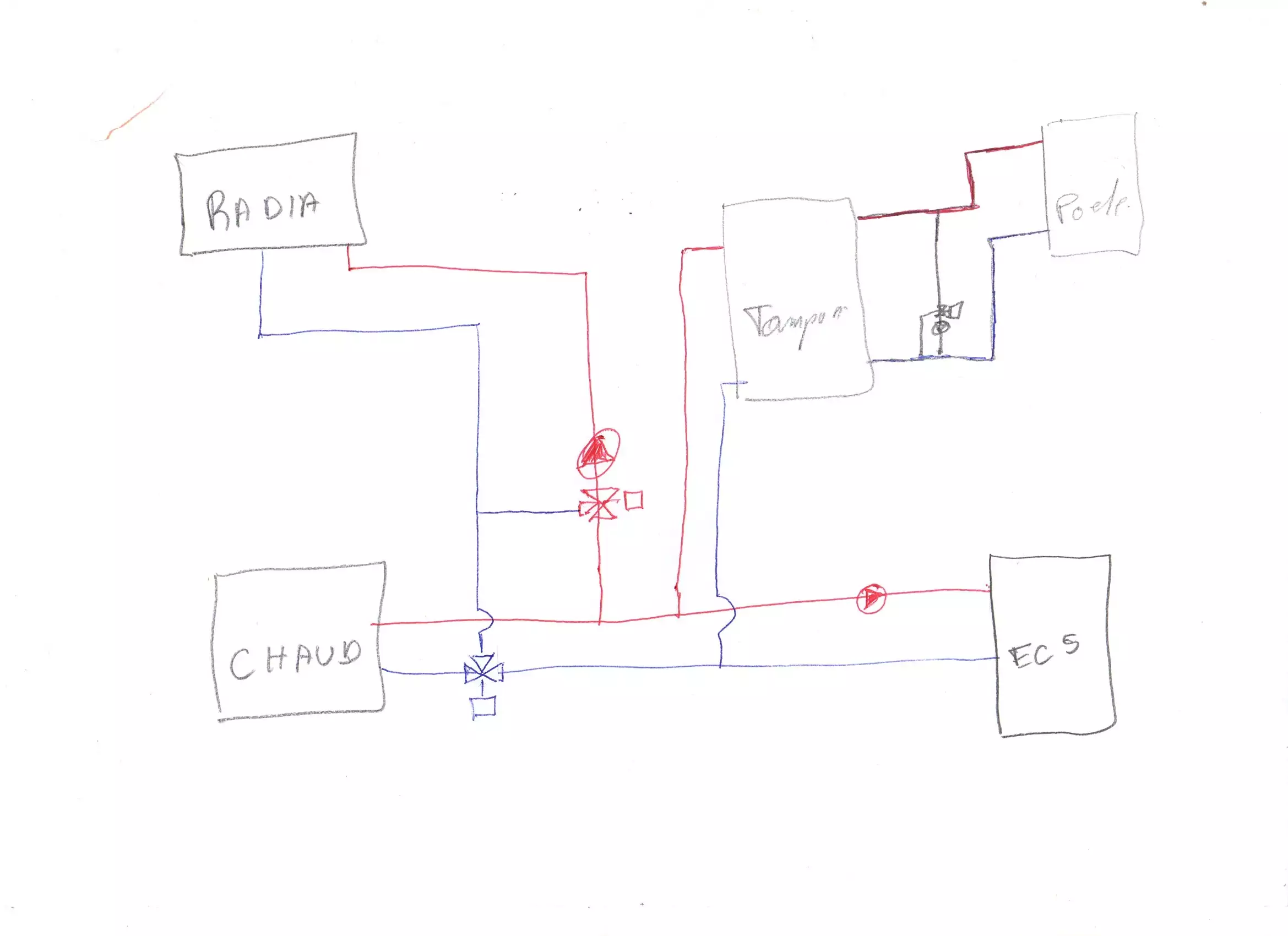

voici l’idee que j’ai

merci pour votre aide :p
-
15/02/2015 à 17h42 #38670
Bonjour
pour mieux optimiser l’installation, peut on savoir comment elle est, aujourd’hui avant le rajout de l’insert bois
-
15/02/2015 à 18h04 #38671
oui actuellement il y a aucune régulation une chaudière fioul un circulateur juste derrière et 2 T pour alimenter le serpentin du ballon ecs avec 11 radiateurs en fonte » plus ou moins gros »
-
15/02/2015 à 19h35 #38672
Bonsoir, j’ai du mal a comprendre le fonctionnement, peut tu poser des flèches sur les tracés pour qu’on comprenne les sens de circulation du fluide.
Inspire toi des schémas deja présents sur le site.
-
16/02/2015 à 5h33 #38673
oui effectivement vous pouvez bien avoir du mal à comprendre j’ai fait une erreur sur le tracer je le corrige des que possible
*l’eau chaude qui va au ballon viens se prendra entre le dégazage et la vanne 3 voies « croisement des 2 rouges «
je ferais aussi le fléchage et les quelques explication qui vont avec . -
16/02/2015 à 10h17 #38674
Bonjour
Je sais pas quelle sera l’intensité d’utilisation de l’insert bois, j’ai regardé sur le site du fabricant il y a des schémas de raccordement sur une installation existante qui me semblent bien moins compliqués et moins onéreux que celui que vous souhaitez réaliser.le plus simple c’est toujours ce qui marche le mieux, le modèle kit 2 me semble bien , la production d’eau chaude actuelle reste faite par le circuit primaire de la chaudière dont le brûleur se mettra en route en appoint pour compenser si l’eau n’est pas assez chaude.

-
16/02/2015 à 18h22 #38675
oui j’ai déjà éplucher les kits du fabricant mais je suis pas fan de l’échangeur à plaque en sortie de poel.
mon schéma est compliquer car je suis un mauvais dessinateur
pour la premiers boucle
le principe est la :

ensuite le ballon qui se charge sur une différence de débit quand le circuit chauffage est en demande
si pas de demande charge du ballon.la boucle radiateur est dans l’idée de :
[img]http://www.thermexcel.com/french/ima_ther/Regulation%20de%20temperature%20exterieure.PNG[/img]mais la vanne différentielle je l’ai placer entre les 2 collecteurs .
meme chose pour la chaudière fioul.
et la vanne mélangeuse sur le retour fait la demande .
voila le gros de mon idée apres il peux y avoir plus simple.actuellement l’installation est sur vases ouvert que je voudrais supprimer pour passer en circuit fermer.
-
17/02/2015 à 14h48 #38677
bonjour
sur votre schéma je ne vois pas comment s’enclenche la production d’eau chaude.
ci dessous une solution sans échangeur à plaques, mais avec une bouteille de découplage en dn 100/114 qui permet à chacun de fonctionner indépendamment et de récupérer les calories du ballon tampon, il y a bien sûr tous les accessoires, robinetterie à y ajouter
-
17/02/2015 à 15h06 #38676
votre schéma me plais bien.
est t’il envisageable en seulement 2 picages sur la ballon tampon ?
pour vous chaudière fioul va t’elle chauffer le ballon tampon ?
merci :p
-
17/02/2015 à 17h07 #38678
si on fait que deux piquages sur le tampon on ne peut pas récupérer l’eau chaude faite par l’insert accumulée, la chaudière fioul ne chauffe pas le ballon, elle ne chauffe que la bouteille de découplage.
-
17/02/2015 à 17h37 #38679Quote:si on fait que deux piquages sur le tampon on ne peut pas récupérer l’eau chaude faite par l’insert
si de cette maniéré :
et avec un effet de stratification qui pour moi Théoriquementest beaucoup mieux:

[img]http://www.thermexcel.com/french/image14/Schema%20stockage%20energie%20ballon%20chauffage%20bois.PNG[/img]

je cherche le même principe appliquer à votre schéma.
-
18/02/2015 à 9h52 #38680
bonjour
c’est pas évident, sur ces schémas il y a qu’une source de chaleur ( une chaudière bois et pas un insert d’appoint) et il n’y a pas la production d’eau chaude.
ces deux éléments compliquent le système.
est ce que l’insert aura un usage intensif qui fait qu’il faille un gros ballon tampon pour absorber le surplus de production ou est ce que la fonction du ballon est seulement d’absorber l’inertie de fonctionnement pour éviter la surchauffe? -
18/02/2015 à 18h11 #38681
bonjour RUAJOSE
merci de prendre le temps de répondre.avec une 2eme source bon la c’est gaz mais moi c’est fioul.
[img]http://www.thermexcel.com/french/image14/Schemas%20chauffage%20bois%20Couplage%20hydraulique%20poele%20hydro%20chaudiere%20gaz%20double%20services.PNG[/img]mais on arrive à garder un peux l’idée
l’idée de ta bouteille me parais être la bonne piste.
pour l’utilisation de l’insert je veux que sa devienne ma source de chauffage principale.
Quote:l’insert aura un usage intensif qui fait qu’il faille un gros ballon tampon pour absorber le surplus de production ou est ce que la fonction du ballon est seulement d’absorber l’inertie de fonctionnement pour éviter la surchauffe?les 2 et à servir de roue libre entre 2 flambers.
encore merci pour votre aide !
-
18/02/2015 à 19h01 #38682
avec un ballon tampon contenant un échangeur c’est jouable!

-
18/02/2015 à 19h21 #38683
pourquoi sur un échangeur ?
le même schéma sans l’échangeur n’ai t’il pas envisageable ?
je reprend votre schéma je vais y réfléchir un peux .Jouable ! :p
-
19/02/2015 à 10h35 #38684
bonjour
Oui c’est vrai pourquoi? ça marche aussi bien même mieux sans échangeur dans le tampon, j’avais pas les yeux en face des trous!
-
19/02/2015 à 17h34 #38685
Et comme ça ?
j’ai oublier quelque chose ?

edit : il doit manquer une vanne 3 voies sur la partie à droite du ballon tampon ! ( je pence )
actuellement je vois:
celle du haut » mélange du retour avec le départ pour adapter la température de l’eau dans les radiateurs «
en bas » une TOR qui fait la sélection des sources de chaleur «edit 2 :
une dernière au milieu (réflexion faite une simple électrovanne ferais l’affaire )
l’utilité serais de forcer le chargement du ballon si le poêle fonctionne et que la maison n’ai pas en demande -
20/02/2015 à 8h38 #38686
Bonjour
Au cas où le chauffage radiateur n’est pas en demande, si l’insert est en service le ballon se charge forcement, l’eau ne pouvant pas aller aux radiateurs ( V3V fermée) et clapet AR qui l’empêche d’aller vers la bouteille.
Il manque le réseau qui va chercher l’eau chaude avec V3v au tampon pour faire chauffer le ballon ECS
et le circulateur en sortie de chaudière. -
20/02/2015 à 15h47 #38687
le ballon ECS est mal raccorder en faite …
peux tu m’aiguillier ? -
21/02/2015 à 12h19 #38688
bonjour
s’il y a deux piquages de dispo sur le tampon, on branche la production d’eau chaude avec une V3V d’inversion pour aller chercher la chaleur sur la bouteille de découplage chauffée par la chaudière si l’eau du tampon est < à 60/65°c, s'il n'y a pas de piquage de dispo on peut mettre un té sur les piquages de départ et retour.

-
21/02/2015 à 13h06 #38689
ha je vois mieux la chose mais pas comme ça.
car la le branchement va détruit toute la stratification vitesse grand V.
oui il y en à des piquages de dispo mais je veux conserver l’idée du 2 picages.
que dit tu de ça ?

-
25/02/2015 à 19h48 #38690
peux t’on simplifier l’installation en connectant l’ecs uniquement sur l’énergie bois ?
-
26/02/2015 à 10h47 #38691
bonjour
sur le précédent schéma rien n’empêche le ballon d’eau chaude de chauffer ( même avec sa pompe à l’arrêt) la pompe primaire peut pousser dessus, et on ne force pas la charge du tampon quand le chauffage n’est pas en demande.
pour moi il n’y a pas de problème de stratification dans le tampon, il sert aussi principalement de bouteille de mélange.
-
27/02/2015 à 15h43 #38692
exacte il faut que je couple le fonctionnement de la pompe a une électrovanne ?
du coup je refait les schémas avec les dernière infos et pour que l’ecs hydraulique soit faite par le bois .
la bouteille casse pression a la sortie de la chaudière fioul est obligatoire ? -
03/03/2015 à 14h31 #38693
quelle élément détermine la grosseur des tubes du réseau ?
-
04/03/2015 à 7h52 #38694
bonjour
La bouteille de découplage est nécessaire pour un bon fonctionnement avec deux sources de chaleur.
La puissance calorifique détermine le débit qui ensuite détermine le diamètre des tubes en fonction aussi des pertes de charges.
le diamètre peut aussi légèrement varier en fonction de la rugosité des tubes et de la température de l’eau, exemple entre l’acier et le PE la perte de charge est différente.
-
06/03/2015 à 17h42 #38695
bonjour ruajose
j’ai eu de mal a comprendre mais j’ai j’ai fait pas mal de calcule je tombe sur qulque chose qui n’ai pas en désaccord avec l’installation existante. j’ai fait faire des devis par des pros mais je me tâte quand même a le faire moi même :pcuivre je tombe sur un dim int de 25 donc –> 26-28 // raccord 26-34
et sur mon insert le raccord est en 1″ Mje cherche mon circulateur si tu a une direction à donner :p
-
08/03/2015 à 11h36 #38696
bonjour Cyprien
il y en a 3 circulateurs, entre 1 et 1.5m3/h pour 2Hmt ça devrait aller pour ce type d’installatiion
-
10/03/2015 à 8h29 #38697
pour que l’effet de stratification soit accru il est dit que je doit garder une vitesse de circulation au alentour de 0.5m/s
suite au calcule que j’ai fait (le delta de mes radiateurs je ne l’ai pas vraiment) je vais acheter une sonde la laser pour voir.
mais pour moi quand le chauffage tourne bien l’inertie des radiateurs en fonte fait que l’eau d’entrer et l’eau de sortie des radiateurs est pratiquement à la même température.donc avec un delta =10°
mon calcule me donne 960L/h
la question que je me pose actuellement vu que toute les pompe du marcher un un débit bien supérieur a la valeur de mon calcule
comment cela se passe ?ma première idée à été de juste dimensionner les tubes pour avoir 0.5 m/s
alors comment et a quoi sert une vanne d’équilibrage ?
-
10/03/2015 à 9h22 #38698
une vanne d’équilibrage sert à repartir le débit pour un ou entre plusieurs organes .
la vitesse demandée de 0.5m/s est celle dans le BT pas celle des tubes, donc vue le diamètre du BT la vitesse est pratiquement nulle!!
-
11/03/2015 à 9h11 #38699
ahhhh oui pas bête pour le ballon tampon . :p
du coup pour équilibrer la boucle bois et la boucle radiateur je doit investir dans des vanne d’équilibrage ?
la boucle de l’insert au ballon sera vraiment petite.
par-contre la boucle radiateur c’est un plus de 10 radiateur reparti sur 3 niveauxdonc peux tu m’aider a définir le résonnement que je doit suivre ?
-
11/03/2015 à 9h43 #38700
bonjour
Quel est ton choix final de fonctionnement?
à mon sens il n’y a pas besoin de vannes d’équilibrage
le circuit radiateur prend ce qu’il a besoin avec sa vanne 3 V et le surplus va au Bt, quand la vanne 3V des radiateurs est fermée tout va au BT, donc pas de vanne d’équilibrage -
11/03/2015 à 10h43 #38701
re
pour le moment mon choix était le fonctionnement que tu viens de décrire.

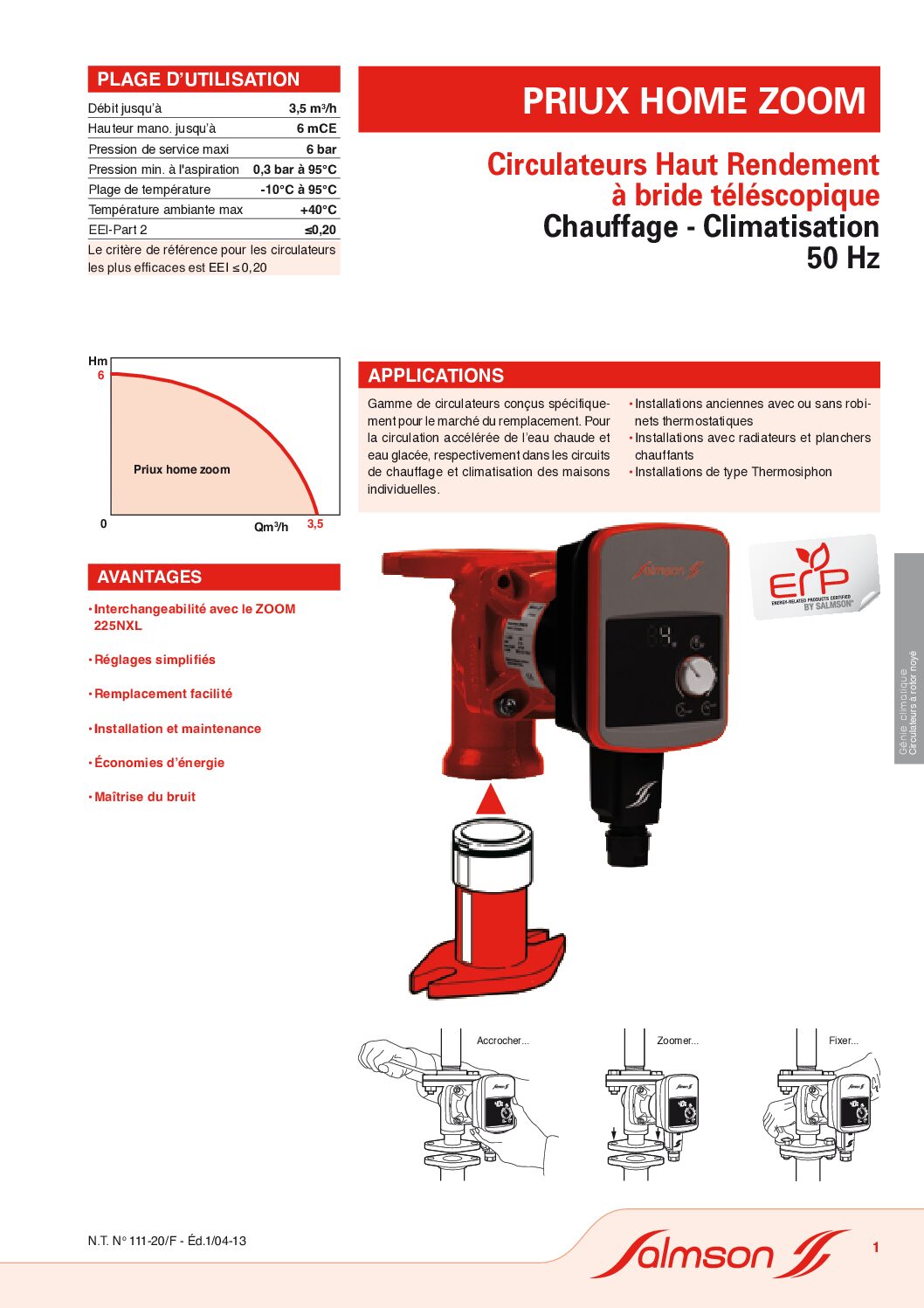

je voulais déterminer précisément mon besoin en circulateur mais le matériel moderne s’adapte très facilement au besoin ….
mon choix c’était tourné vers :
http://productfinder.wilo.com/fr/COM/product/0000002a0000d4920001003a/fc_product_datasheet
et
http://productfinder.wilo.com/fr/COM/product/0000002a0000d50a0001003a/fc_product_datasheet
je vais faire un schéma précis de l’installation avec le nombre de coude et les longueurs de tube que tu puisse avoir la même vision que moi.
également je vais te mettre en ligne le dernier schéma que j’ai fait.encore merci pour ton aide
-
13/03/2015 à 9h10 #38702

voila sur quoi je suis parti -
13/03/2015 à 11h44 #38703
bonjour
si l’ECS n’est produite que par le bois alors il faut veiller à ce que le BT soit toujours à une température> à 65°c sinon c’est le ballon d’ECS qui risque de chauffer le BT.( c’est pas top)
Quel intérêt de passer le retour de l’échangeur d’ecs par la chaudière, si celle-ci est en service le retour de l’échangeur ne passera pas vers le BT. -
13/03/2015 à 12h52 #38704Quote:Quel intérêt de passer le retour de l’échangeur d’ecs par la chaudière, si celle-ci est en service le retour de l’échangeur ne passera pas vers le BT
aucun je vais modifier .
oui vu je voudrais utiliser 2 sonde avec un « module comparateur « si tu a une solution toute faite je suis preneur
je modifie également le schéma en fonction de ça . -
13/03/2015 à 14h53 #38705
Voici un mini régulateur Siemens où on peut déterminer un delta T pour enclencher une pompe ou autre chose, mais dans ton cas si la température du bt n’est pas bonne, que fais-tu, le poêle ne peut pas démarrer automatiquement!
-
13/03/2015 à 22h30 #38706
je n’ai pas ton lien
pour la question du poêle ne peut pas démarrer automatiquement!
oui mais si le l’insert ne tourne pas il y a une résistance Electrique
« qui chauffera à heurs creuse uniquement si besoin »moi j’avais vu un petit module comme ça
avec une activation du module par un aquastat, quelque chose dans ce genre .
peux tu me dire si je fait fausse route ?
ETIT : AH non mais javais pas vu le tarif de la bête :p
je ne sais pas si je vais pas m’orienté vers un automate programmable quand je vois les tarifs de tous ce qui est gestion chauffage …EDIT 2:
les modifs:

-
14/03/2015 à 17h43 #38707
bonjour
j’avais oublié de mettre les photos, c’était pour le régulateur siemens RLE 125, mais ça doit être hors de prix!
par contre si t’as une résistance sur le ballon ecs,ça change la donne, il n’y a pas besoin de régulateur, un simple aquastat sur le bt en série avec l’aquastat du ballon ecs, et c’est bon!!
la température du ballon ecs chute (thermostat à 60°c) celui ci enclenche la pompe mais l’aquastat du bt ne donne pas l’autorisation parce que le bt est trop froid, la température continue de chuter vers le point de consigne de la résistance ( 45°c) qui va s’enclencher pour compenser.
-
14/03/2015 à 19h06 #38708
-
15/03/2015 à 11h50 #38709
bonjour
pour le chauffage la vanne d’inversion 220 vlts 3V entre la bouteille et le ballon peut être aussi pilotée par un aquastat sur le Bt qui force l’eau à passer par la bouteille si le ballon est froid et enclenche en même temps le démarrage de la chaudière fioul, cela veut dire qu’il faut attendre que bt soit chaud pour passer sur la source bois.
par contre en plaçant cet aquastat au dessus du bt sur le départ primaire (la liaison doit être au dessus et la plus courte possible)on peut profiter de la chaleur au démarrage de l’insert ou de celle du du bt si par stratification il en informe l’aquastat au dessus.
-
16/03/2015 à 6h39 #38710
bien vu!
Et entre aquastat et la chaudière fioul mon contact déjà existant de la sonde d’ambiance.
pour la vanne de régul temp. je penche sur « delta 200 » !
vous en dite quoi ?et pour ma question sur la boucle primaire ?

-
16/03/2015 à 11h28 #38711
Salut
Alors, la vanne 3V est autonome c’est une thermostatique pilotée par la sonde sur le retour qui ouvre progressivement le by pass au dessus de 60°c, et la pompe est déclenchée par un thermostat qui capte la température des fumées (signe que le poêle est alimenté)
par ce que si on capte la température d’eau sur le départ, à un moment donné si le poêle est à l’arrêt et le bt chaud, c’est le bt qui va chauffer le poêle.voilà what else?
-
16/03/2015 à 11h30 #38712

-
17/03/2015 à 5h36 #38713

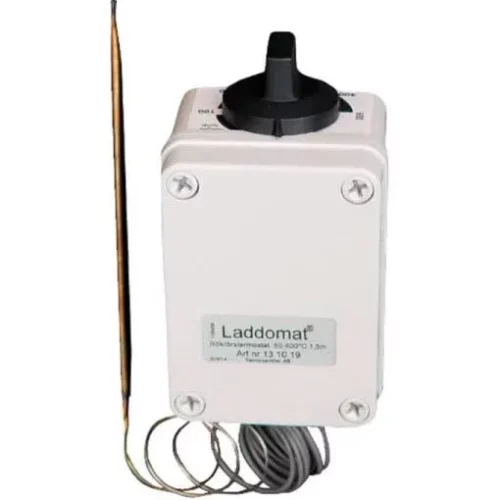

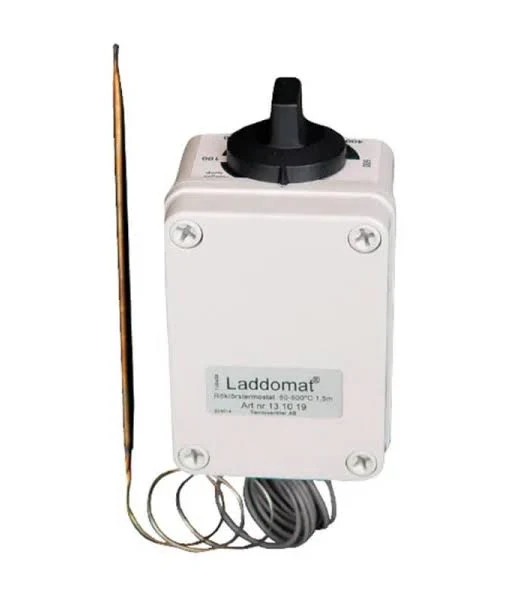

la sonde TH de fumée sa ressemble à quoi et ça ce monte comment ?
sur le principe je vois .
oui pour le fonctionnement du système thermostatique je vois très bien son fonctionnement
la :p
[video]https://www.youtube.com/watch?v=lvqCePqtkaU[/video]mais je voulais savoir si je pouvais respecter le schéma avec , a par pour le vase que je ne pourrais pas mettre entre la cartouche thermostatique et le circulateur .
ps : sans cliquer sur la lecture de la vidéo à tu vu ou est relier le fil du circulateur ? :p
-
17/03/2015 à 15h31 #38714
le vase d’expansion peut être raccordé sur le bt,
le schéma de principe est réalisable tel quel, et voici un lien pour le contrôle de la température de fumée, comme sur l’image ci dessushttp://www.eneove.com/Termoventiler-AB/Unite-de-chargement/Thermostat-de-fumee.html
-
18/03/2015 à 5h21 #38715
touts me parais en ordre reste à définir une liste de matériel.
au niveau des sécurisées je n’ai rien oublier ?
-le vase d’expansion calculer par rapport au volume d’eau totale de l’installation .
(il est préférable de placer un seul vase avec un gros volume sur le BT ou 2 vases un coter chaudière fioul et un coter BT ?)
-soupape a 3 Bars (proche de l’insert )
-le clapet pour le serpentin de sécurité
et la soupape différentiel .les sécurités peuvent cracher de l’eau chaude je dois les canalisées et les refouler dehors ou bien au égout ?
-
19/03/2015 à 9h09 #38716
Bonjour
il y a bien quelques vannes à ajouter pour pinailler un peu, entrée et sortie poêle,retour échangeur sur bt, retourner les clapets sur secondaire.
On peut éventuellement prévoir un fonctionnement isolé de la chaudière en cas de problème et de démontage de la source bois, donc un vase de 25 litres peut être mis coté chaudière au cas où.
Dans les grosses chaufferies vapeur on utilise des pots d’éclatement pour refroidir les rejets à l’égout, dans le cas présent il est déconseillé aussi de cracher dehors ( sécurité des personnes) et directement à l’égout dans du PVC,il faut donc canaliser les rejets des sécurités avec du tube acier ou cuivre sur un parcours suffisamment long permettant de refroidir avant égout, si le parcours est trop court il faut faire un siphon suffisamment haut avec le tube général d’évacuation qui va se remplir d’eau ( vapeur condensée) quand il y aura rejet. -
20/03/2015 à 18h06 #38717
si tu vois autre chose …

je pence que les évacuations d’eau chaude ce ferons a l’extérieur dans la grille des récupération d’eau de pluie de mon garage .
l’eau parcourra du chemin sur le béton à l’extérieur le long de ma maison avent de rejoindre le tout a l’égout. -
22/03/2015 à 9h26 #38718
bonjour
dans ce cas c’est ok pour les évacuations!
je vois rien d’autre, j’ai déplacé une vanne sur le schéma

-
24/03/2015 à 20h16 #38719
Vu que le schéma de principe est fini (grâce a toi et je te remercie encore )
je passe à la suite création de la liste de course
les Marques ,les modèles … ou acheter ext … peux être que je doit changer de parti de forum …. ? -
25/03/2015 à 12h10 #38720
bonjour
je pense qu’il n’est pas nécessaire de changer, par contre j’ai moins de connaissances dans ce domaine
-
27/03/2015 à 16h42 #38721
as tu une idée pour le dimensionnement du casse pression ?
je vais te faire des photos de l’installation actuelle attention les yeux !!!
-
27/03/2015 à 20h49 #38722
le diamètre de la bouteille dépend du diamètre du tube primaire
exemple: si le primaire est en 26/34, la bouteille peut être en 102/114 minimum
ci joint schéma

-
02/04/2015 à 4h20 #38723
sur la chaudière fioul les tuyaux son en acier avec de très gros diamètre. (EDIT : » photos a venir « )
par contre sur l’insert je vais partir sur 26/34 .vous avez des correspondances commercial par rapport à votre schéma ?
si non pour le reste je pence avoir fait le tour je vous le met en ligne très bientôt et j’attend vos remarques . -
02/04/2015 à 9h35 #38724
bonjour
les bouteilles de commerce sont faites avec les piquages face à face, ça fonctionne aussi. -
05/08/2015 à 19h43 #38725
bonjour ,
je ne vous oublie pas le projet est toujours en cours.
je voie avec des pros pour la réalisation.
« pour voir la rentabilité avec le crédit d’impôt »et je cherche la meilleur manière de financer tous ça :p
-
05/08/2015 à 21h17 #38726
bon courage, a+
-
12/08/2015 à 11h43 #38727
pour le ballon ECS j’ai le même a l’exception de la sonde y a t’il un moyen de savoir la température intérieur ?
con de changer de ballon pour un doigt de sonde …possibilité de prendre la consigne de la résistance Electrique ?
une sonde sur le tuyau de sortie …la première personne a être passer pour le devis vise un ballon tampon avec ECS intégré …. je c pas pour quoi je suis pas fan .
des choses à me conseiller sur le sujet ? -
12/08/2015 à 22h02 #38728
s’il n’y a pas de sonde qui prend le température intérieure du ballon, ça ne marche pas.
je vois pas comment le ballon tampon peut fonctionner avec l’ecs intégré!
-
12/08/2015 à 22h18 #38729
désolé je pensais qu’on parlait du ballon tampon ( pour la sonde)
en fait pour faire fonctionner l’ecs, il faut un thermostat plongeur dans le ballon tampon qui autorise le fonctionnement de la pompe de charge dès que le ballon tampon est à 55 ou 60° ( et en même temps interdit la résistance de fonctionner à partir de là) la résistance ne fonctionne que si le ballon tampon est en dessous de 55/60°, et en même temps le thermostat de la résistance est limité à 60°.
il faut mettre un thermostat à applique ou plongeur sur le retour chauffage du ballon d’eau chaude pour couper la circulation de l’échangeur au dessus de 60° ou plus s’il y a un mitigeur en sortie d’eau chaude sanitaire.donc pas besoin de plonge dans le ballon d’ecs!!
-
13/08/2015 à 10h14 #38730
je vois oui ,
dessoler si je me suis mal expliquer
mais le serpentin du ballon ECS est » je pence » très petit donc la pompe va faire le yoyo non ?
si c’est vrais je doit temporiser non ? -
21/09/2015 à 14h34 #38731

bonjour mon artisan ma réaliser ce schéma
« il doit me le refaire avec un ballon tampon simple avec l’ECS sur mon ballon ECS mixte »que pensez-vous de ce schéma avantage inconvénient ? problème ?
-
22/09/2015 à 9h52 #38732
bj
je vois pas c’est incomplet -
22/09/2015 à 11h39 #38733
le carre en haut a gauche « radiateur » est relié au trait bleu juste en dessous manque juste un trait verticale :p « retour radiateur «
-
28/09/2015 à 7h23 #38734
une petite idée ?
tu as compris mon explication pour le trais manquent ? -
28/09/2015 à 10h56 #38735
j’ai bien compris, ça n’a plus rien à voir avec le principe précédent, là il faut attendre que le ballon tampon soit à température pour avoir du chauffage ou de l’eau chaude sanitaire, et il n’est pas possible de récupérer l’inertie de la chauffe du poêle.la sécurité de surchauffe risque de servir souvent.
-
28/09/2015 à 17h17 #38736
je voulais le voir écrie ;p
donc j’ai dit a l’attisant que je ne voulais pas de cette solution et je lui est demander de me re-chiffrer le schémas que nous avons réaliser ensemble .
entre temps un autre artisan est passer a la maison j’attente également son devis .3 pas en avant 2 en arriéré ….
merci pour ton soutien :p
-
12/10/2015 à 9h06 #38737
bonjour ,
j’ai enfin trouvé l’artisan !!!!!
il le fera en gardant le schéma que l’on à fait ensemble » à un prix raisonnable «» le conduit de cheminée ne sera pas tubé on va faire un test Étanchéité « ….
pour toute l’installation je vous ferais des photos , début des travaux prévu pour après cette hiver .
à bientot
-
12/10/2015 à 9h53 #38738
bonjour
Très bien, ça sera intéressante de voir le résultat.
à+
-
24/11/2015 à 8h07 #38739
Bonjour une petite question me trotte dans la tête
que va t’il se passer si mon ballon tampon est calculer surdimensionnée ?je ne vais pas arriver à monter en température ? même si il y a un effet de stratification ?
« en ce moment je prépare la supervision de toute l’installation via système 1-wire . «
-
24/11/2015 à 11h56 #38740
bonjour
combien fait le ballon? il a été dimensionné par le fabricant du poêle?
s’il n’y a pas assez d’utilisation de poêle et que le ballon ne récupère pas le surplus de calories non utilisées par le circuit chauffage, l’eau chaude sanitaire sera produite par la résistance électrique
-
25/11/2015 à 4h22 #38741
le ballon va faire 1500 litres
tous les calcule de dimensionnement on été réaliser par mes soin.
La phase des calcules mon orienter vers un volume de 1000 litres.
Mais cette valeur me donnais que 3.5 % de marge d’erreur sur un fonctionnement normal d’une journée. Donc j’ai surdimensionner à 1500 litres qui me donne 34 % de marge d’erreur sur une journée normal.Au moment de la réflexion je me suis dit que j’aurais la possibilité de charger un peux plus et cela me donnerais plus d’autonomie pour la nuit.
mais je n’ais pas fait la réflexion inverse que se passe t’il si je ne charge pas le ballon complètement ?
l’eau chaude du haut n’aura t-elle pas tendance à vouloir se mettre à la température du bas et vis-versa ?
du coup je me retrouve avec une température moyen dans tous le ballon.
« malgré un effet de stratification recherché « -
03/12/2015 à 16h06 #38742
un avis RUAJOSE ?
-
03/12/2015 à 19h27 #38743
le ballon est là pour avoir une utilisation optimum du poêle, il ne fonctionne pas comme un brûleur régulable, d’avoir un peu plus de réserve n’a un impacte que sur le réchauffage de l’ecs, mais pas sur le chauffage, mais apporte un meilleur confort d’utilisation
-
08/12/2015 à 18h20 #38744
Si vous désirez utiliser un ballon surdimensionné c’est possible .
Pour ce faire il faut utiliser une astuce pour utiliser que la moitié du ballon en cas ou la charge n’est pas suffisante, en fait il s’agit de diviser le ballon en deux parties.Placer deux tuyaux de retour: 1 au fond du ballon ce qui est normal, puis en second au milieu du ballon puis une vanne de zone inverse le flux selon la température du ballon le tout piloté par un thermostat placé au milieu du ballon, ou alors manuel, vous inversez selon vos besoins.
-
09/12/2015 à 6h11 #38745
ou la la vraiment une très très bonne idée ça.
mais mon souci est le même, imaginons que je ne charge le ballon que de 1/2 du coup mon retour ce fait plus haut ‘mid’
j’ai toujours mon interrogation sur comment cella se comporte entre la partie froide et la partie chaude?mais je trouve l’idée vraiment très intéressante je travail le sujet et du coup et je mais à jour les schémas
merci niel
PS : j’ai bien progressé sur toute la partie supervision du chauffage « partie informatique et électronique » je peux partager ça avec vous ?
-
28/05/2016 à 6h37 #38746
bonjour ,
c’est tout content que je viens vous annonce le début des hostilité lundi 30 mai.
je vais faire le reporter photo et bien-sur » je vous garde l’exclusivité :p « .
les premières pièces de l’installation on déjà été livrer.je vous ferais également le retour de tous ce que j’ai crée pour le monitoring/gestion de l’installation via le RasberryPi.
avec impatience a la semaine prochaine!!
-
28/05/2016 à 11h59 #38747
Bonjour.
Ça promets d’être un sujet passionnant.
-
11/06/2016 à 7h24 #38748
bonjour,
Bon cette fois-ci c’est partie, avec un peux de retard mais nous y voila.
La semaine a été rude pour la filière.Le poêle Edilkamine H2Oceano est dans mon salon, cella n’a pas été chose facile.
le poêle à du monter les escaliers à l’extérieur de la maison 300 KG tout de même.Le ballon tampon ne fera au final que 1000 litres pour des commodités de montage en hauteur.
L’installation hydraulique quand à elle est partie du ballon, du gros diamètre acier
cintreuse, filière, peinture rouge/bleu du grand art !!!Coter chaudière fioul tous a dégagé, ça fait vraiment vide :p
je vais vous faire des photos pour voir l’avancer
le seul petit problème pour le moment « les conduits des fumées » le poêle est très haut et les boisseaux descende très bas.
-
11/06/2016 à 14h19 #38749Cyprien58 wrote:le seul petit problème pour le moment « les conduits des fumées » le poêle est très haut et les boisseaux descende très bas.
Ce n’est pas un vrais problème, il te suffit de percer plus haut pour raccorder ton évacuation, puis tu bouchonnes en bas tu peux même laisser une trappe de visite permettant d’aller nettoyer.
A moins que j’ai mal compris.
Poste des images si tu peux. -
12/06/2016 à 10h43 #38750
bonjour
Niel à raison, et c’était souvent comme ça avant le conduits de fumée
-
12/06/2016 à 14h38 #38751
bonjour les loulous
Ce n’ai pas vraiment un problème car nous avons une solution, mais bon…


pour rappelle, les boisseaux font du 18*20 et la sortie du poêle est en 220.
Notre conduit ne sera pas tubé !
Donc ce ne sont pas des tailles très commune.Notre solution:
La sortie sera fait avec 2 coude 45 un agrandissement de 220 // 230 et un adaptateur conique 230 // 20*18.
Inconvenant:
Nous allons devoir casser un boisseau entièrement. Je pense que cella va bien dégueulasser ma maison.pour ce qui est de ta solution:
Soit cela va m’amener a avancer le poêle.
Soit j’aurais un coude a 90. -
12/06/2016 à 19h30 #38752
Bonjour.
Dans un soucis de facilité de lecture je me suis permis de poster les images directement dans la discussion, si vous n’êtes pas d’accord je peux les supprimer.
Si j’étais a votre place je placerais un polyanne tout autour (pour proteger de la poussière) et je casserais les boisseaux jusqu’au niveau du plafond.
Ensuite ta solution est la bonne.
adaptateur + 2 coudes + morceau de tuyau + adaptateur au plafond.
Le tout démontable pour pouvoir ramoner.
-
15/06/2016 à 9h59 #38753
Bonjour les loulous,
La question du jour:
Pour vous le thermostat de fumée est il un bon moyen pour piloter le laddomat ?-car mon chauffagiste me dit qu’il ne veux pas faire cette solution.
Car cella tombe souvent en panne …. des retours ? » il a ajouter ça coûte un bras » mais moi j’ai trouver 60 euros sur le web »
vous en pensez quoi ?
y a t’il d’autres solutions ?voici quelque photo :



à vos clavier :p
-
23/06/2016 à 18h23 #38754
ça ne vous inspire pas ?
-
23/06/2016 à 19h48 #38755
Personnellement je ne suis pas trop fan non plus, il faudrait plutôt utiliser une autre solution, comme la température de l’eau sortante par exemple.
-
23/06/2016 à 20h19 #38756
Du coup j’avais relu le forum, on en avait déjà parlé.
Suite à la re-lecture j’ai insisté un peux pour un thermostat fumée :p « il est d’accord »
il a encore bien avancé, je trouve son travail extrêmement propre.je vous fait des photos bientôt. :p
-
24/06/2016 à 5h26 #38757
Bonjour,
Comme promis je vais également vous expliquer mon projet de supervision!
Pour la supervision je veux pouvoir visualiser ou contrôlé les éléments suivent :
• Température partie haute de la cheminé
• Température départ bois
• Température retour bois
• Température Haut ballon tampon
• Température Milieu ballon tampon
• Température haut ballon tampon
• Température départ fioul
• Température retour fioul
• Température laddomat départ
• Température laddomat retour
• Température laddomat arrivé
• Température bouclage ECS
• Température ECS
• Température départ radiateur
• Température retour radiateur
• Température arrivé radiateur
• Température extérieur
• Humiditél’objectif est de pouvoir visualiser toutes ces valeurs sur des tableaux « dynamique »
en pièce jointe mon premier essais .
et également visualiser les valeurs en temps réel sur une représentation schématique de l’installation.Egalement voir :
• état circulateur bois
• état circulateur fioul
• état circulateur ECS
• état bruleur fioulet enfin :
• surveillance des consommation électrique.Et une dernière partie mais qui vous intéressera nettement moins le contrôle de toutes les lumières.
Le matériel :
La supervision sera contrôlée par un Raspberry Pi 2
Les températures seront mesurées avec des sondes ds18b20 sur un bus One-wire.
Les circulateurs/bruleur seront relayé puis directement brancher sur les entré du Raspbery.
Les lumières seront pilotés via interface relais puis par des télérupteurs.Voila le programme je vais essayer de vous détaillez tous ça :p
-
24/06/2016 à 13h30 #38758
bonjour
désolé pour l’absence.
dis voir c’est une vraie usine à gaz, il faut bac +?, c’est quoi arrivé radiateurs?
-
24/06/2016 à 14h34 #38759
bonjour jose
disons que c’est beaucoup de chose à dire/mesurer pour un résultat finalement très simple :p
départ /retour / arrivé ce sont les 3 branches du laddomat et de la vanne 3 voies des radiateurs.la finalité c’est le schéma que nous avons fait ensemble avec des petites bulles qui indique les températures en temps réel.
un peux comme ça :
http://solaire.open-dream.org/Pour le niveau je dirais que pour toi la plomberie te parais un jeux d’enfant.
J’ai le même sentiment pour l’électronique/informatique. -
30/06/2016 à 20h45 #38760
l’installation ce termine
sa prend vraiment de la gueule :pbientôt des nouvelles photos !
-
30/06/2016 à 22h21 #38761
J’ai hâte de voir ta réalisation, elle a le mérite d’être le sujet le plus important de ce forum.
J’espère sincèrement que t’as réussi a trouver la réponse a tes questions sur ce site.
Bonne continuation….
-
30/06/2016 à 22h30 #38762
le plus intéressant est à venir, la mise en service!!
-
01/07/2016 à 18h15 #38763
Bonsoir les copains
L’installation est FINI :p
En travail qu’il reste à effectuer il ne reste plus que :
• finir l’isolation des canalisations
• boucher les trous des passages des canalisations
• construire la cheminée autour du poêle à bois
Mais je pense que la meilleure des choses est encore que vous regardiez par vous-même!!!Donc pour commencer je voudrais revenir sur notre problématique de conduit de fumée
Voilà comment nous l’avons réalisé :
le problème a été accentué par ma femme qui pour des raisons de praticité a voulu que nous relevions le poêle de 20 cm .

Donc au finale, seulement 2 orifices sur 4 ont été utilisés sur le haut du poêle. Nous avons croisé comme sur une chaudière classique, les 2 autres orifices ont simplement été bouchés. Purgeur classique sur le retour et sur le départ.
Pour les plus observateurs, il y a un bien un serflex sur le conduit des fumé, il va servir à maintenir un tube en cuivre dans lequel nous glisserons le bulbe (plus de faciliter pour le changement en cas de panne).

serpentin de sécurité

La partie bouclage avec le Laddomat ainsi que le ballon tampon et son vase de sécurité

le laddomat avec des valeurs visible qui vont faire plaisir à RUAJOSE :p

le tableau électrique :


de gauche à droite :
la régulation chauffage la delta 200 +le thermostat d’ambiance
la régulation d’ECS par comparaison de température
la protection tête de ligne.la partie hydrolique de l’installation:


le vase de la chaudière fioul

je remercie vraiment plombiers-reunis.com sans qui le projet n’aurais sans doute JAMAIS vu le jour !!
je remercie encore plus les gens qui ont pris part à mon poste et qui mon aider pendant mes temps de réflexion et de construction encore un grand merci à toutes l’équipe.Les prochaines étapes:
Je vais vous faire des photos avec des fléchage pour plus de clarté :p
Je vous laisse me commenter tout ça.
Je vais commencer à placer toutes les sondes pour la supervision.A vos clavier les amis !
-
02/07/2016 à 14h07 #38764
bonjour
ça fait une bonne installation de faite! si j’ai bien compris avec cette configuration, il faut attendre que le ballon soit chaud pour avoir du chauffage ou de l’ecs, à moins de passer par la chaudière, le primaire et le secondaire sont séparés par le ballon, c’est bien ça?
y a-t-il bien un clapet anti-retour sur la tuyauterie qui va au ballon ecs pour éviter que la pompe radiateur aspire sur le ballon ecs éventuellement
sinon c’est bien comme schéma de fonctionnement
à suivre!!
-
02/07/2016 à 16h19 #38765
Je me permets de commenter cette belle réalisation car je n’ais pas suivi toute la discussion.
je vois que le retour vers le bouilleur est raccorder sur le haut du bouilleur, ne serais-ce pas plus judicieux de la faire rentrer en bas du bouilleur.
Quote:Un point important: vous avez raccordé la sécurité thermique et l’arrivé, avec du multicouche, j’ai bien peur que le tube fonde dans le raccordement, les tuyaux en matières plastiques doivent respecter une distance de je sais plus combien des sources de chaleur.J’espère que ces raccordements son sans joint, sinon vous risquez de devoir les changer périodiquement.
La ballon que l’on vois sur la 5eme et 6eme images, est bien un ballon tampon, parce que le vase sanitaire porte la confusion.
Il serais judicieux de pouvoir stocker l’eau sortante du bouilleur a des températures élevés, est-ce que vous l’avez prévu? Parce que je vois tous les thermomètres a 60°C!Quelle est la pression maximale supporté par le bouilleur? Remplissage automatique ou pas?
Dans tous les cas, je vous felicite car c’est une belle réalisation.
-
02/07/2016 à 21h18 #38766Quote:il faut attendre que le ballon soit chaud pour avoir du chauffage ou de l’ecs
non pas vraiment, petite piqure de rappelle consternant le schéma :

il a un peux évolué avec les contraintes techniques je vous refait un schéma à jour rapidement :p
pour le moment je n’ai que le brouillon :
Quote:y a-t-il bien un clapet anti-retour sur la tuyauterie qui va au ballon ecs pour éviter que la pompe radiateur aspire sur le ballon ecs éventuellementoui ICI
Quote:Je me permets de commenter cette belle réalisation car je n’ais pas suivi toute la discussion.tes remarques sont toujours les bienvenue et je te remercie de participer.
Quote:je vois que le retour vers le bouilleur est raccorder sur le haut du bouilleur, ne serais-ce pas plus judicieux de la faire rentrer en bas du bouilleur.les 2 orifices le plus vers le mur ont des tubes qui descendent tout en bas du poêle pour remonter l’eau doit suivre un cheminement qui fini sur les 2 orifices les plus éloigner du mur.
je veux bien plus d’information sur le point important, car j’ai soulever la problématique à mon plombier mais il ma dit que sa tiendrais la chaleur sans problèmeQuote:J’espère que ces raccordements son sans jointil y a des joins .
Quote:La ballon que l’on vois sur la 5eme et 6eme images, est bien un ballon tampon, parce que le vase sanitaire porte la confusion.
Il serais judicieux de pouvoir stocker l’eau sortante du bouilleur a des températures élevés, est-ce que vous l’avez prévu? Parce que je vois tous les thermomètres a 60°C!oui c’est bien le Ballon tampon.
oui sur papier 80-90° c’est bien prévu, mais pour le premier essais nous avons fait un petit feux.Quote:Quelle est la pression maximale supporté par le bouilleur?voila une bonne question : 1.5 bars ! à la grande surprise de mon chauffagiste qui avais prévu des soupape 3 bars !
Quote:Remplissage automatique ?non manuelle avec un « séparateur » dessoler j’ai mangé le nom technique .
Quote:Dans tous les cas, je vous félicite car c’est une belle réalisation.un grand merci, mais c’est surtout grasse à vos interventions ! la meilleur partie reste à venir !
-
03/07/2016 à 9h03 #38767
Bonjour
le brouillon et le schéma du dessus sont complètement différents, et ce qui est réalisé ne correspond pas non plus au brouillon, c’est mieux.
sur le brouillon tu peux pas faire d’ecs avec la chaudière sans passer par le tampon alors qu’en réalité tu peux.
je vois pas de liaison entre le poele et le circuit radiateur direct sans passer par le ballon.voici ce que je vois comme schema suivant les photos
-
03/07/2016 à 9h34 #38768
Coucou,
Le schéma que tu as réaliser est exacte.
je n’ai pas eu le temps de modifier le brouillon hier (il a été fait avent de débuter l’hydraulique) ;ppar contre la chaudière fioul ne produit pas d’ECS ce n’ai pas prévu électriquement, mais c’est effectivement possible.
la vanne de zone est sans contact de fin de cours donc peux d’information à récupérer pour des modifications éventuel.Pour la réalisation il a fallu que je fasse quelques concessions :
Quote:je vois pas de liaison entre le poêle et le circuit radiateur direct sans passer par le ballon.en fait partie.
Mais bon, après reflétions le haut du ballon tampon chauffe quand même relativement vite et la bascule ce déclenche a 35 °C.je pense que cette hiver apportera sont lot d’améliorations :p
Suite au schéma que tu as refait si tu as d’autre informations elle sont les bienvenues :p
-
04/07/2016 à 8h39 #38769
salut
si le ballon tampon chauffe assez vite, alors ce schéma est un bon compromis et simple de fonctionnement.
la chaudière peut en cas de besoin chauffer les radiateurs et l’ecs sans passer par le tampon.
la vanne 3 V d’inversion sur le retour est automatisée par rapport à la température du tampon, c’est bien ça?
idem pour la pompe de charge de l’ecs? -
05/07/2016 à 4h44 #38771
bonjour,
Quote:la chaudière peut en cas de besoin chauffer les radiateurs et l’ecs sans passer par le tampon.Oui, c’est bien ça.
Quote:a vanne 3 V d’inversion sur le retour est automatisée par rapport à la température du tampon, c’est bien ça?
idem pour la pompe de charge de l’ecs?Oui,oui c’est tout à fait ça.
l’ECS se déclenche quand le haut du ballon tampon est 10° supérieur à la température basse du ballon ECS.
finalement, il y a pas de grosse erreur ? j’ai bien respecté la plupart des choses que nous avions vu sur le forum ? :p
-
05/07/2016 à 11h46 #38770
ce schéma est plus simple et même mieux que celui du départ,c’est impeccable!
-
06/07/2016 à 20h50 #38772
coucou les loulous
si c’est impeccable … :p
Alors on passe à la suite :
j’ai modéliser et sorti les plans pour la réalisation de mon bûcher
.Quote:Dimension : 2.75*1.40*2.20 -
07/07/2016 à 15h24 #38773
Bien….
Il est superbe ton dessin avec quel logiciel tu dessines, Sketchup?
-
07/07/2016 à 18h05 #38774
Merci,
non j’utilise SolidWorks.comme prévu aucune surprise juste le sol un peux dur.
j’ai suivi à la lettre le plan voila le résultat:

bon, première couche de peinture pas fini et il manque encore une petite partie du toit
-
-
AuteurMessages
- Vous devez être connecté pour répondre à ce sujet.
› Communauté › Chauffage et climatisation › Bouilleurs, Chaudières bois, Solaire, Pompes a chaleur › installation d’un poêle bouilleur sur réseau fioul existant
