Sujet : Temperature du Balon ECS qui baisse très rapidement

Bonjour,

Je viens solliciter des avis et de l'aide face à une anomalie de fonctionnement sur ma chaudière Brotje WGBK 20-24C Ecotherm Compakt :

Le ballon ECS est réglé sur une température de 50 ° et la chaudière arrive à le réchauffer sans problème.

La où ca ne va plus c'est qu'une fois réchauffé il se refroidi très très vite et la chaudière le réchauffe à nouveau 15/20 minute plus tard alors qu'avant c'était plusieurs heure après sans tirage d'eau chaude

Cette baisse ultra rapide de la t° du ballon se fait uniquement si le circulateur tourne pour la partie chauffage, si je passe la chaudière en mode été la t° du ballon baisse beaucoup plus lentement.

J'ai l'impression que l'eau passe dans le circuit de chauffage comme si la vanne 3 voies laisser passer de l'eau du ballon.

J'ai pour le moment arrêter la production d'eau chaude.

Merci pour votre aide.

Citer Message 1

  • PUB

  • Inscrit : 14-06-2008
  • Messages : 1 212

Re : Temperature du Balon ECS qui baisse très rapidement

Bonsoir.
Il y est possible que la vanne trois voies ne se ferme pas a 100% du coup il existe toujours un petit passage et la chaleur contenue dans le ballon part vers le chauffage.

Il faut ouvrir la chaudière et toucher le tuyau qui réchauffe le ballon, il doit normalement chuter en température quand la rechauffe du ballon n'est pas sollicité

Pour en être sur, touchez ce tuyau et remontez brusquement le température de départ vers les radiateurs, vous sentirez le tuyau augmenter en température si la vanne est défaillante.

Citer Message 2

3 Réponse de baas62 Dernière modification par baas62 (17-11-2024 22:40:43)

  • baas62
  • Plombier Pro
  • Déconnecté
  • Inscrit : 06-11-2021
  • Messages : 55

Re : Temperature du Balon ECS qui baisse très rapidement

très bien El-Homari,

J'ai pu m'apercevoir que même avec la fonction ECS désactivée, la température de l'eau du ballon monte très lentement lorsque la chaudière envoie l'eau chaude vers les radiateurs. Le tuyau qui part de la V3V vers le ballon est donc tiède.

Ce qui est sur c'est que si je désactive la fonction chauffage et je ne laisse que la fonction ECS, le ballon ne chute plus du tout en température. dès que je relance la fonction chauffage, le ballon passe de 55° a 35° en 5/10 min.

Citer Message 3

4 Réponse de Darius

  • Darius
  • Maître Plombier
  • Déconnecté
  • Inscrit : 28-02-2018
  • Messages : 2 641

Re : Temperature du Balon ECS qui baisse très rapidement

A première vue serait la vanne trois voies, mais il peu y avoir autre chose, mais il faut deja tester pour voir si la vanne bascule a fond.

Nouveau: demander un devis: simple, rapide, gratuit et sans engagement.

Citer Message 4

5 Réponse de baas62 Dernière modification par baas62 (18-11-2024 19:48:12)

  • baas62
  • Plombier Pro
  • Déconnecté
  • Inscrit : 06-11-2021
  • Messages : 55

Re : Temperature du Balon ECS qui baisse très rapidement

Darius a écrit:

A première vue serait la vanne trois voies, mais il peu y avoir autre chose, mais il faut deja tester pour voir si la vanne bascule a fond.

Bonsoir Darius, j'ai retiré le moteur électrique en enlevant la bague métal puis lorsque j'appuie sur le petit axe de la V3V elle s'enfonce un peu et revient bien en place, la course de l'axe n'est pas longue. J'ai appuyé 50 fois au cas ou il y aurait des saletés qui bloqueraient. J'ai replacé le moteur mais toujours pareil hmm

Je ne sais pas si 'est comme ça qu'il faut procéder.

Donc actuellement avec la fonction ecs désactivée et le chauffage en marche, les radiateusr chauffent (cycle de 20min de marche / 20 min d'arrêt pour 9/10° ext et consigne a 18°) et le ballon ecs et a la même t° pratiquement que l'eau qui circule coté radiateurs.

Au niveau des sorties de la v3v, celle qui va vers la radiateurs et celle qui va vers le ballon sont tiède pareil.

Citer Message 5

6 Réponse de baas62 Dernière modification par baas62 (18-11-2024 22:06:45)

  • baas62
  • Plombier Pro
  • Déconnecté
  • Inscrit : 06-11-2021
  • Messages : 55

Re : Temperature du Balon ECS qui baisse très rapidement

Je viens d'aller faire un test :

lorsque le circulateur tourne et envoie l'eau vers les radiateurs et si j'active la production d'eau chaude, la v3v bascule vers le ballon sans problème, le tuyau est bien chaud de la v3v vers le ballon et celui de la v3v vers les radiateur reste froid.

Une fois le ballon réchauffé,  la v3v rebascule vers le circuit radiateur et la T° de  l'eau du ballon chute à vue d'oeil sur l'écran et la chaudière redémarre 5 min après pour réchauffer à nouveau.

A priori coté radiateur, la v3v ne se basculerait pas à 100% et elle laisserait passer l'eau du ballon progressivement d'ou la chute de t° du ballon Par contre coté Ballon, la v3v basculerait bien a 100%. Qu'en pensez vous ?

Qu'est ce qui pourrait empêcher de basculer à 100% coté circuit radiateur ?

Moteur électrique ou intérieur de vanne qui a un éléments hs comme un joint, je ne sais pas hmm

j'ai regardé le prix de la vanne pratiquement 500 euros ouch.

Merci

Citer Message 6

7 Réponse de Darius

  • Darius
  • Maître Plombier
  • Déconnecté
  • Inscrit : 28-02-2018
  • Messages : 2 641

Re : Temperature du Balon ECS qui baisse très rapidement

Bonjour.
Le chauffage accumule des impuretés dans certains endroits de l'installation, il n'est pas impossible que ce soit encrassé et que la vanne ne ferme pas a 100%.

Pouvez vous, nous lire les pression,  celui du chauffage essentiellement puis si vous connaissez celle de l'eau sanitaire...

Malheureusement, même si la vanne est chère, "très chère" j'espere que c'est ça.

Malheureusement il va falloir démonter. De mon coté je ne pourrais pas trop vous aiguiller car je ne connais pas Brotje, si vous avez la possibilité de poster des images, n'hésitez pas .

Nouveau: demander un devis: simple, rapide, gratuit et sans engagement.

Citer Message 7

8 Réponse de baas62 Dernière modification par baas62 (19-11-2024 19:22:20)

  • baas62
  • Plombier Pro
  • Déconnecté
  • Inscrit : 06-11-2021
  • Messages : 55

Re : Temperature du Balon ECS qui baisse très rapidement

Je ne pense pas pourvoir lire les pressions dans les menus de cette chaudière.

Le chauffagiste est passé cet AM, il dit que c'est la v3v qui serait hs surement au niveau des joins intérieurs, il me dit qu'il ne démonte pas pour contrôler l'état car si le fait puis qu'il la remonte  puis en cas de problème, je n'aurais plus de chauffage hmm.

La société va donc me faire un devis (izi confort anciennement Cham filiale edf)

J'attends le devis mais si c'est trop chère (j'ai vu sur internet vers les 450 €, eux ce sera bien plus.) j'essaierai de commander la pièce ailleurs en Allemagne ca a l'air largement moins cher, j'attends juste de connaitre le prix et la référence et je pense pouvoir le faire moi même.

Citer Message 8

9 Réponse de baas62 Dernière modification par baas62 (23-11-2024 14:23:02)

  • baas62
  • Plombier Pro
  • Déconnecté
  • Inscrit : 06-11-2021
  • Messages : 55

Re : Temperature du Balon ECS qui baisse très rapidement

J'ai recu le devis de la société pour la vanne : 510 euros.

au niveau désignation de la pièce sur le devis c'est écrit : uniquement Vanne 3 voies wbc/wbk - BDR mais pas de numéro de référence

en France sur ce site j'a trouvé 2 références : SRN638289 et SRN636285, si vous avez une idée, laquelle serait la bonne svp ?

https://www.piecesxpress.com/article-42 … brotje.htm

ou

https://www.piecesxpress.com/article-42 … happee.htm

et en Allemagne ou la différence de prix est hallucinante :

https://heizungonline24.de/Broetje-Ersa … t-377.html

https://heizungonline24.de/Broetje-Ersa … 36285.html

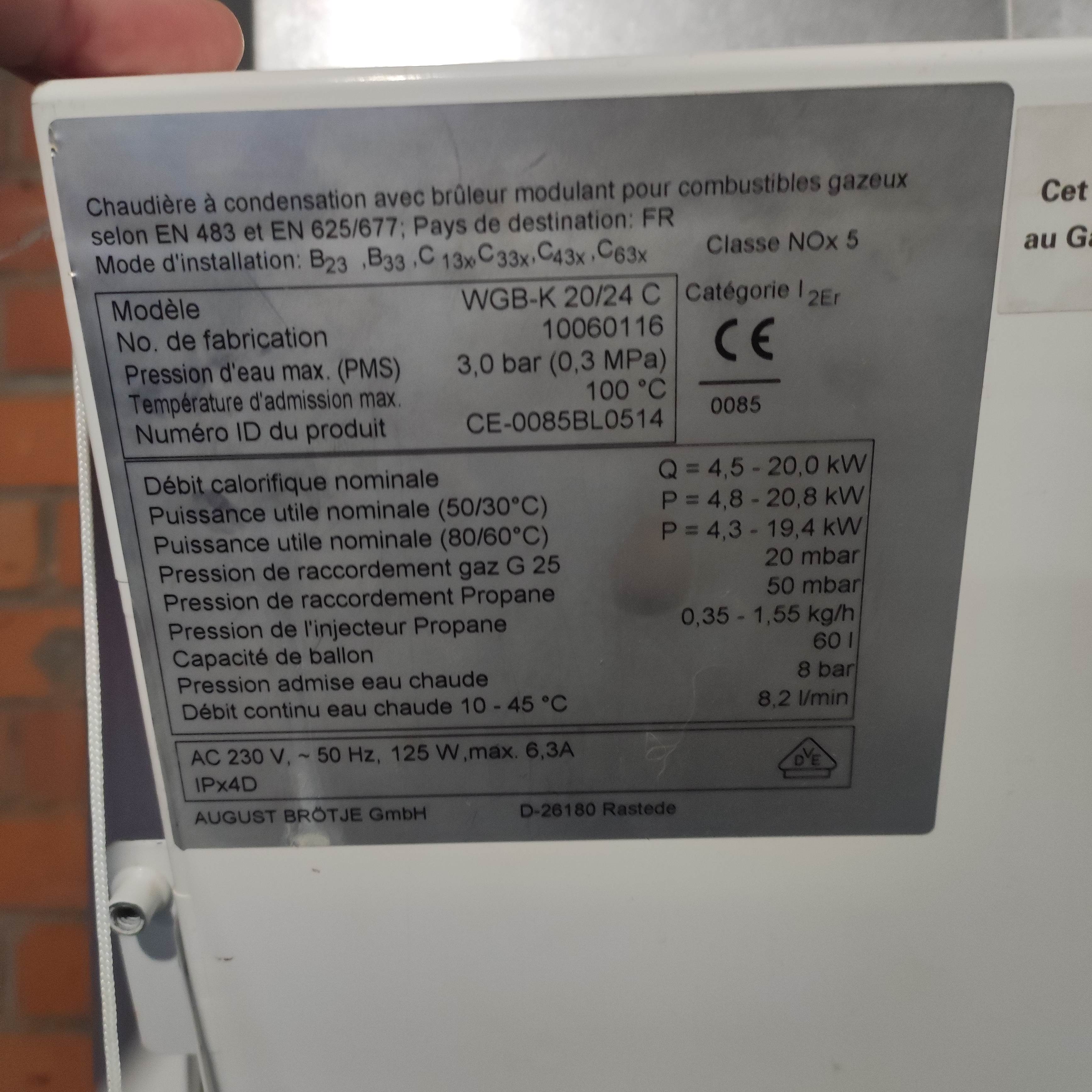

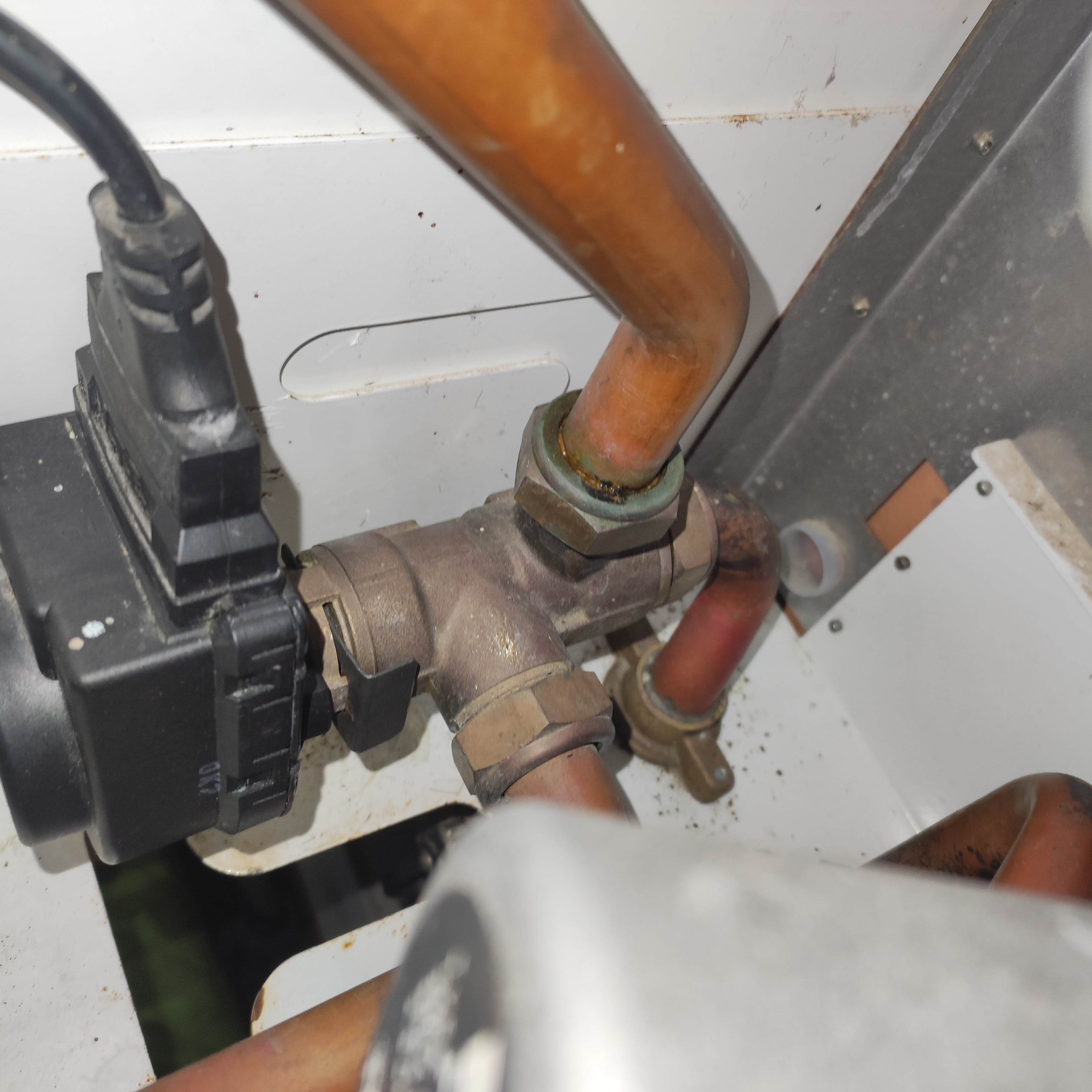

voici une photo de ma v3v si  et de la plaque ca peut aider.

Merci d'avance

Sujets pièces jointes

plaque.jpg, 945.3 kb, 3472 x 3472
plaque.jpg 945.3 kb, 14 téléchargements depuis. 23-11-2024

v3v.jpg, 529.32 kb, 3472 x 3472
v3v.jpg 529.32 kb, 18 téléchargements depuis. 23-11-2024

Citer Message 9

10 Réponse de Ludovici

  • De : Île de France
  • Inscrit : 10-02-2008
  • Messages : 400

Re : Temperature du Balon ECS qui baisse très rapidement

Bonjour.

Vous, vous sentez capable de remplacer votre vanne? sachant que cela engage a fermer les vannes au niveau de la chaudière et vider cette dernière pour intervenir? si la réponse est OUI alors je vous recommande le démontage et le nettoyage  de votre vanne.

OUI elle est en laiton et toute saleté qui se soit incrusté pourra etre gratté votre vanne deviendra comme neuve.
De toute façon il faudra démonter, ET au vu du prix de la nouvelle vanne pourquoi ne pas essayer.

Vous pouvez aussi jouer la sécurité, les vannes présentés semblent identiques, il suffit d'appeler une des boutique s'ils acceptent les retours, commander pour avoir une sécurité.

Faites votre intervention, si cela se passe mal, vous avez la piece de rechange, si cela se passe bien vous renvoyez la pièce précédemment commandé.
Vous avez aussi la possibilité de contacter jeanpaulguy et exposer votre problème il vous fournira la vraie piece de rechange.

Pour le remplacement ou intervention, si vous ne vous sentez pas capable, dans ce cas il faudra appeler un pro.

Nous ne faisons pas le travail a votre place, nous donnons  simplement un coup de main... wink wink
