Besoin d’aide pour le remplacement circuit chauffage galva par multico

bonjour,

Oui, ça tient la route les données sont bonnes, ça peut se faire sous forme de pieuvre depuis une nourrice, c'est d'ailleurs le mieux puisque ça permet d'isoler et équilibrer chaque radiateur séparément

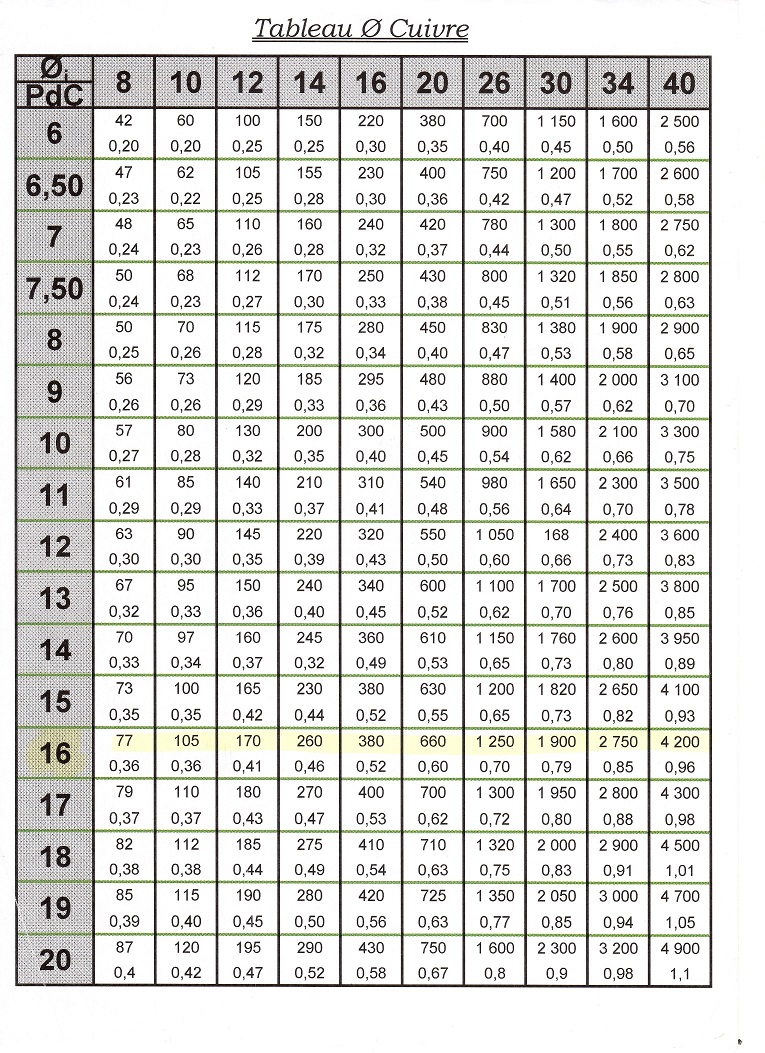

Sur les tableaux de pdc joints, il faut choisir la ligne sur laquelle les pertes de charge sont autour de 16mm/m soit 160pa, tes calculs rentrent bien dedans.

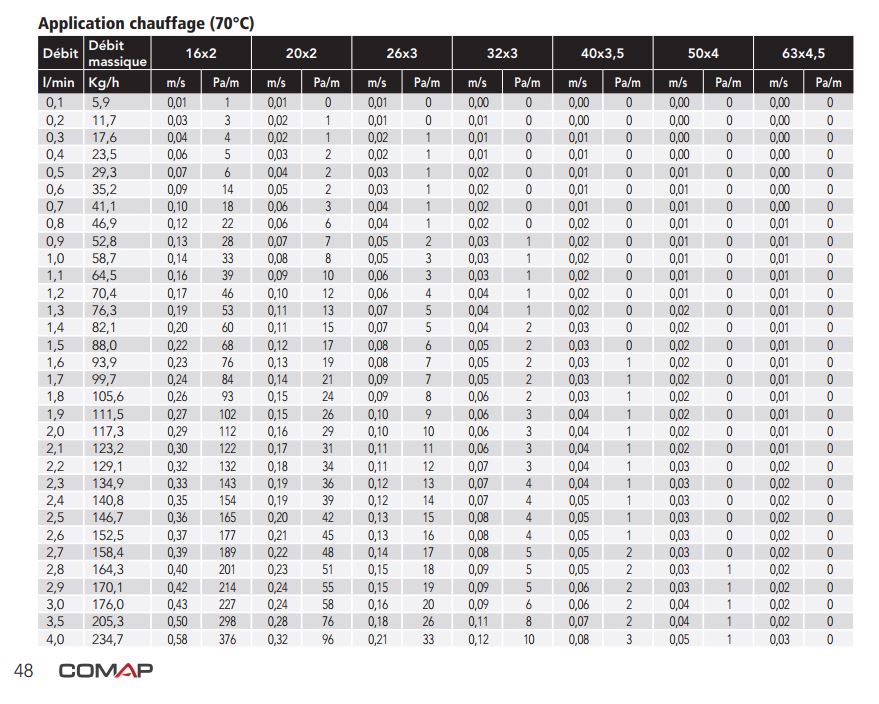

même si le tableau comap et pour une eau de 70°c qui permet de circuler plus vite, ça correspond bien

bonjour

Vous avez le choix des deux possibilités, individuelle ou cumulée, une vitesse lente est mieux puisque ça engendre moins de perte de charge, c'est ça qui est important.
il faut tant que possible limiter au  maximum à 200 pa /ml  par principe pour choisir de diamètre des tubes, ça permet d'avoir une pompe plus économique.
Les vitesses que vous avez sont calculées d'après un delta T de 18°c, ce qui est beaucoup, en ayant des vitesses  basse au départ, ça laisse de la marge pour pouvoir affiner plus tard  le delta T ensuite à l'utilisation.
Pour votre R1 + R2 + R8 ==> V= 0.847 m/, ça fait plus de 700 pa/ml, c'est énorme !! ou alors il faut que le circuit fasse 1 ou 2 m de long

bonjour
Il ne faut pas se focaliser sur les vitesses basses, sur internet on trouve de tout et n'importe quoi.
L'eau de chauffage ne charrie pas une tonne de détritus, on peut avoir  de la boue très fine qui va se déposer dans les radiateurs où la vitesse est quasi nulle et dans les organes où le passage est très réduit.
Et ça fait des dizaines d'année que les chauffagistes alimentent les radiateurs individuellement en tube de diamètre 12/14 en cuivre et en PE
Votre delta T parait  important aujourd'hui mais il est correct par rapport à l'époque de votre installation en acier, avant on travaillait avec des delta T DE 20°C.
Les radiateurs étaient calculés sur cette base et la pompe réglée aussi pour ça.
Avec la nouvelles installation en multicouche depuis une nourrice, il faudra faire une équilibrage sur les tés de réglage des radiateurs pour uniformiser un peu les températures des radiateurs ou les régler en fonction des besoins de chaque pièces.
Le delta T que vous voyez de 18°c et la moyenne de l'ensemble des radiateurs mais il peut évoluer en permanence suivant l'ouverte et fermeture des radiateurs équipés de robinet thermostatique.
Si vous augmentez un peu la vitesse de la pompe , le delta T va tout de suite diminué puisqu'il est conditionné par la vitesse du fluide.

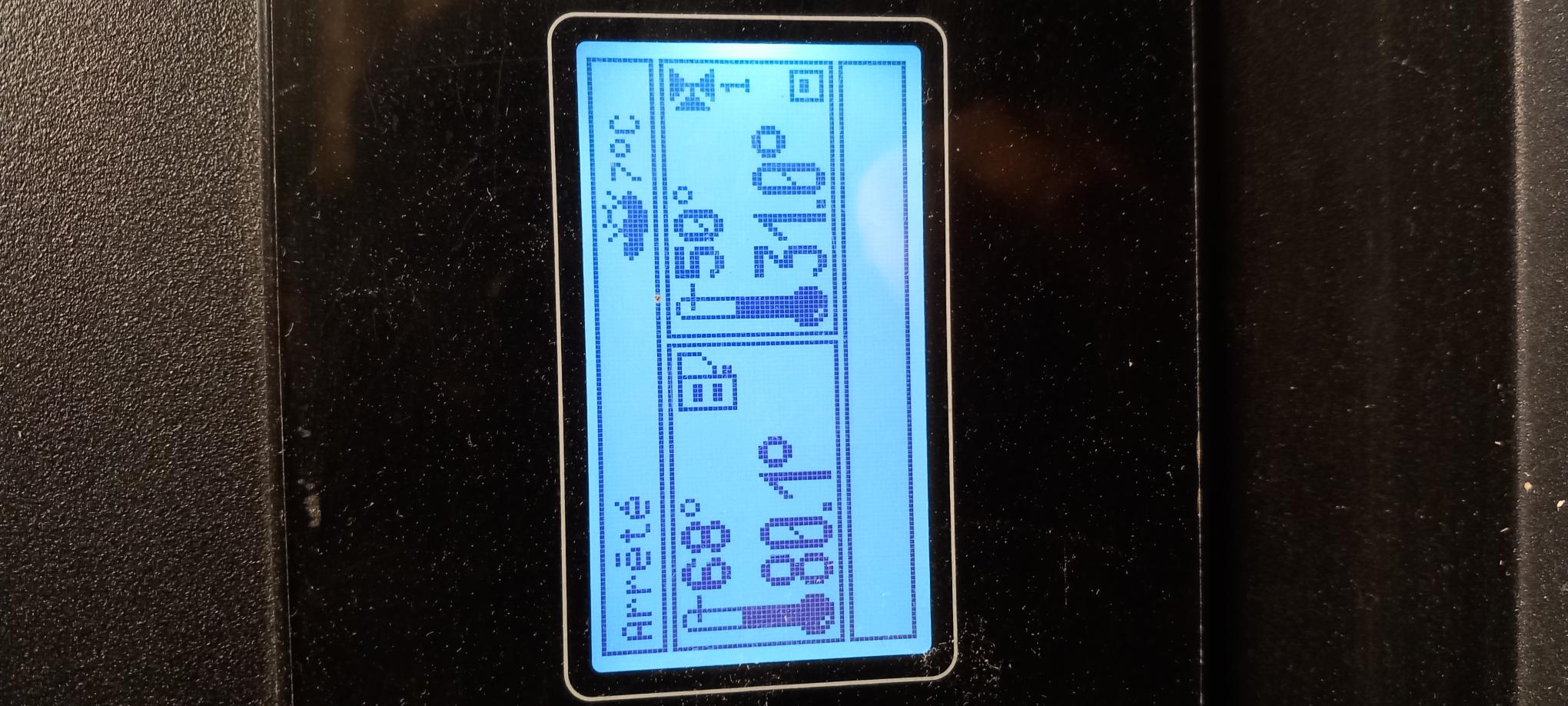

D'après la photo avec les températures affichées, et en vérifiant où sont posées les sondes de températures qui rapportent ces valeurs, je dirais que:
-80,01° c'est la température sortie chaudière
-68 °c  c'est la température au dessus de la vanne 3 voies vers les radiateurs
-50°c c'est une partie des retours des radiateurs qui va se mélanger vers la vanne 3 voies avec les 80°c pour devenir les 68°c
-31°c c'est le reste des retours qui retourne vers la chaudière.
cette sonde qui donne 31°c doit être placées entre la vanne 3 voies de régulation et le piquage du recyclage de charge de la chaudière sinon elle est trop basse pour retourner ainsi  à la chaudière
