Sujet : Dimensionnement du circuit de chauffage, radiateur, pac

Bonjour,

J'aurai besoin de conseils avertis pour l'installation de mon circuit de chauffage. (maison de 140m2)

Je m'y penche mais je me sens perdu avec les formules en fonction de la distance, du débit , de la puissance des radiateurs...

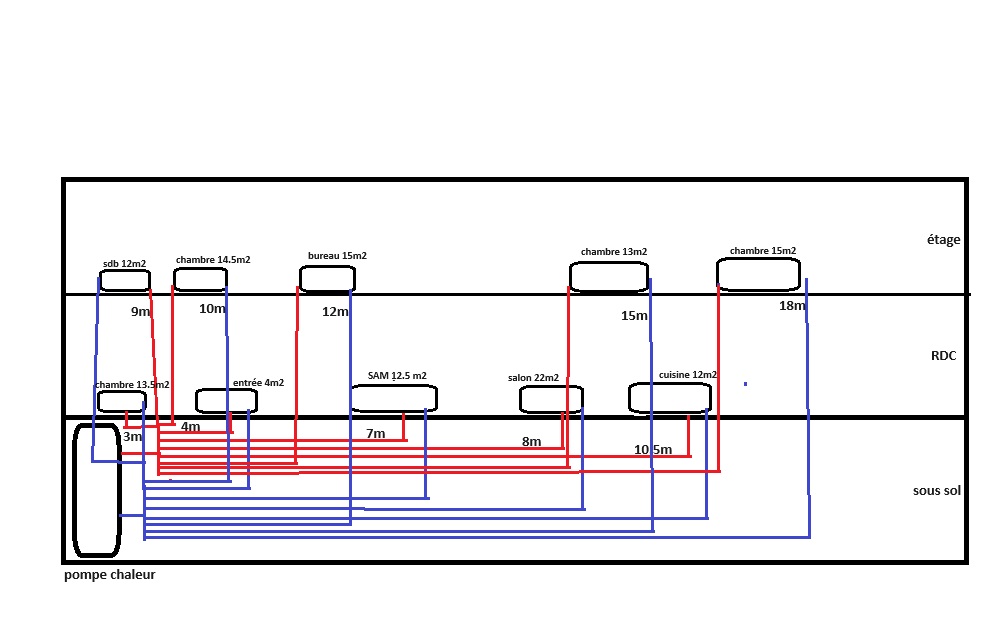

Bref j'ai essayé de faire un schéma de ce que sera mon réseau de chauffage et j'aimerai que l'on m'éclaire sur les diamètres des multicouches à utiliser en fonction de la distance de la pac, la puissance des radiateurs selon la taille des pièces et enfin quel type de pac mettre en place?

Merci d'avance de votre coup de pouce!

Sujets pièces jointes

schema plomberie radiateurs.jpg, 82.51 kb, 1008 x 630
schema plomberie radiateurs.jpg 82.51 kb, 50 téléchargements depuis. 09-04-2024

2

Re : Dimensionnement du circuit de chauffage, radiateur, pac

Bonjour.

Pour la PAC il faut absolument une visite des locaux a chauffeur et éventuellement une etude afin que la PAC soit vraiment adapté aux locaux a chauffer.

Pour les schéma, je pense que vous devriez tirer une colonne depuis la PAC en 20/26 alimenter le RDC et monter jusqu'au premier.

Puis une nourrice par niveau.

Moi c'est comme ça que je ferais , car vous avez des lignes trop longues.

3

Re : Dimensionnement du circuit de chauffage, radiateur, pac

C'est ce que j'avais en tête avec ce schéma, tout alimenter en 26.
