Sujet : mon radiateur ne se remplit pas

Bonjour,

J'ai des problèmes de chauffage depuis quelques temps qui m'ont amené à remplacer par étapes le vase d'expansion, le circulateur + désembouage avec appareil + désemboueur et je prévois courant février de vidanger la boue avant de mettre un inhibiteur mais j'ai un radiateur qui ne se remplit pas et donc ne chauffe pas.

Quand je le purge je récupère à peine un verre d'eau alors que c'est un radiateur en fonte (22 éléments 2 colonnes).
Lorsque je laisse la purge ouverte et que j'ouvre le robinet thermostatique, l'eau s'écoule et les 1er éléments chauffent.
L'eau s'écoule sans forte pression mais de manière continue.
Idem sur le retour, lorsque je ferme le départ et ouvre le retour avec la purge ouverte, l'eau s'écoule de manière continue

J'en déduis que j'ai de l'air qui empêche l'eau de remplir le radiateur mais je ne sais pas comment évacuer cet air ?

Merci pour vos conseils.
Bruno

2

Re : mon radiateur ne se remplit pas

Bonjour.

Quand vous le purgez si vous récupérez de l'eau c'est qu'il est rempli, s'il serait vide vous auriez de l'air qui sortirait au niveau de la purge.

Re : mon radiateur ne se remplit pas

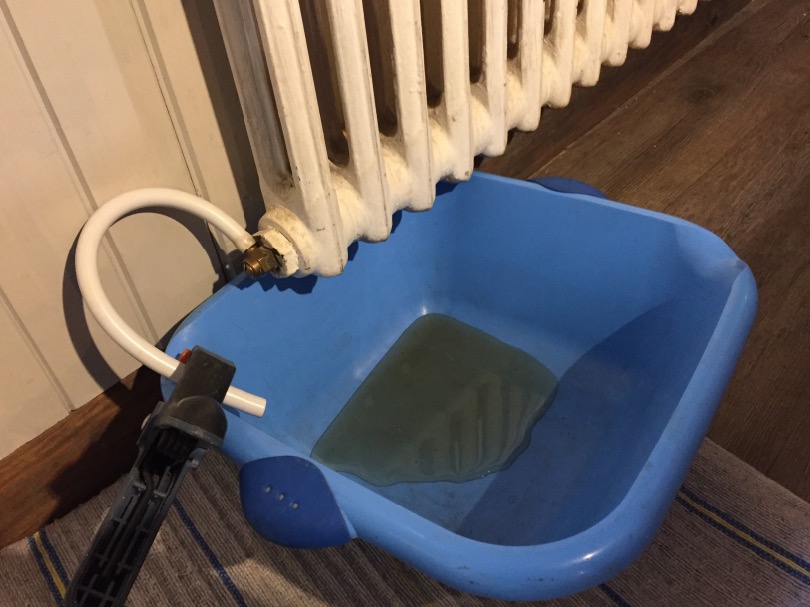

voila ce que je récupère (voir photo) - ca me parait bien maigre pour un radiateur 22 colonnes/2 éléments
que je laisse la purge ouverte 20 secondes ou 15minutes je n'obtiens pas plus qu'un verre

Sujets pièces jointes

Capture d’écran 2024-02-06 à 20.28.38.jpg, 112.2 kb, 810 x 607
Capture d’écran 2024-02-06 à 20.28.38.jpg 112.2 kb, 48 téléchargements depuis. 06-02-2024

4

Re : mon radiateur ne se remplit pas

La dans ce cas on parle de vidange et non de purge.

Purger = enlever l'air.
Vidanger = vider un conteneur

Votre radiateur a une purge en bas, habituellement les purges se trouvent en haut du radiateur. une purge qui sers de vidange.
Votre radiateur est trop bizarre, pouvez vous poster une image du radiateur complet

Re : mon radiateur ne se remplit pas

Effectivement on peut dire que le radiateur est vidangé mais mon soucis c'est qu'il ne se remplit pas
Le départ et le retour ne sont pas bouchés puisque lorsque je laisse le robinet de purge ouvert l'eau s'écoule de manière continu et le radiateur commence à chauffer

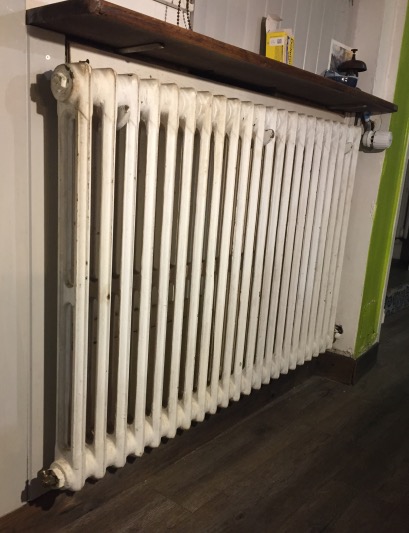

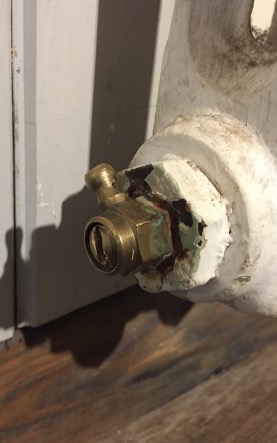

ce n'est pas moi qui est construit ce radiateur, le robinet de purge se trouve en bas (voir photos du radiateur)

Sujets pièces jointes

Capture d’écran 2024-02-06 à 21.19.46.jpg, 65.29 kb, 409 x 533
Capture d’écran 2024-02-06 à 21.19.46.jpg 65.29 kb, 44 téléchargements depuis. 06-02-2024

Capture d’écran 2024-02-06 à 21.19.56.jpg, 35.73 kb, 277 x 443
Capture d’écran 2024-02-06 à 21.19.56.jpg 35.73 kb, 47 téléchargements depuis. 06-02-2024

6

Re : mon radiateur ne se remplit pas

Alors la on aura tout vu, votre radiateur est posé tete en bas, la purge doit se trouver sur la partie supérieur afin d'enlever l'air lors du remplissage.

Sans le démonter et le poser correctement il ne fonctionnera jamais..

Re : mon radiateur ne se remplit pas

@darius : Je me suis jamais posé de question sur le montage et on m'a jamais dit encore qu'il était monté à l'envers, il marche comme ça depuis 20ans, j'en ai 2 autres avec robinet purge en bas qui chauffent normalement et se purge sans problème

je reste malgré tout avec mon problème de remplissage, quelqu'un aurait-il une idée ou un conseil svp

8

Re : mon radiateur ne se remplit pas

bonjour
On voit pas les tubes qui alimentent  le radiateur, il traversent peut être le mur et sont jumelés avec un autre radiateur. l'alimentation    (celui qui va vers le robinet thermostatique) doit surement venir d'en haut pour que l'air se purge plus haut, sinon il n'aurait jamais fonctionné.
votre radiateur est complètement emboué en bas, puisque au bout d'un moment même avec le petit robinet de vidange ouvert la boue finit par le colmater, il faut le démonter pour le rincer parce que si vous le forcer à chauffer toute cette boue va aller vers les autres radiateurs.

JR

Re : mon radiateur ne se remplit pas

bonjour,

En effet l'alimentation vient par le haut et elle est jumelée avec un autre tuyaux. Si je comprend bien, vue la position du radiateur et son robinet de purge en bas, c'est compliqué de faire sortir l'air de ce radiateur.

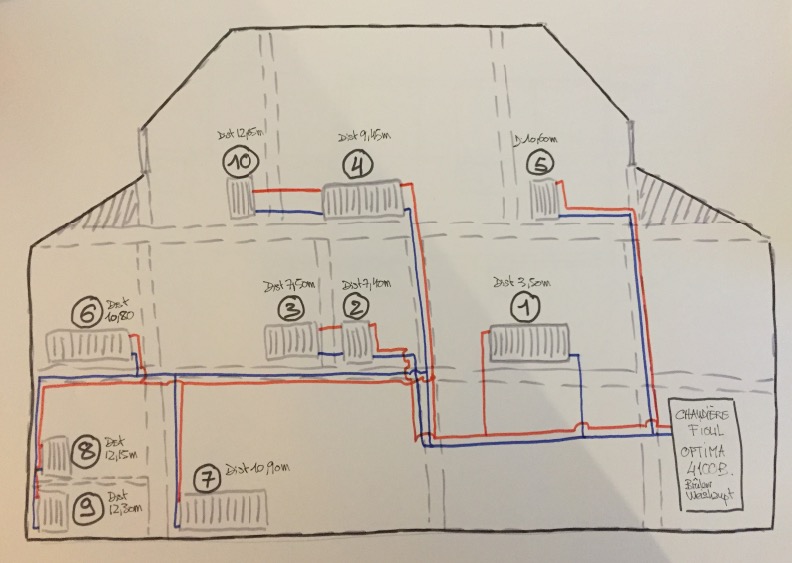

Je joins un schéma de mon installation, le radiateur en cause est le n°7 et j'ai effectué un désembouage de l'installation il y a une semaine, vue la couleur de l'eau le produit SENTINEL x400 fait son effet mais je vais suivre vos conseils et démonter le radiateur pour le rincer abondement jusqu'à obtention d'eau claire.

Je vais en profiter pour purger l'arrivée et le retour on sait jamais, peut-être que l'air se balade entre radiateur et tuyaux d'arrivée

Sujets pièces jointes

Capture d’écran 2024-01-10 à 17.01.02.jpg, 87.37 kb, 792 x 563
Capture d’écran 2024-01-10 à 17.01.02.jpg 87.37 kb, 46 téléchargements depuis. 07-02-2024

10 Dernière modification par 45Jose (07-02-2024 13:50:46)

Re : mon radiateur ne se remplit pas

re

l'air du numéro 7 monte automatiquement vers le   n°6-3-2 ou 10-4, quand vous purger en haut de ces radiateurs , c'est ok

par contre les raccordements du 3 et 10 ne sont pas bien représentés

JR
