Sujet : Branchement thermostat sur chaudière Wolf

njour,

J'ai une chaudière Wolf. Je pense qu'il y a une sonde extérieure déjà reliée à la chaudière.

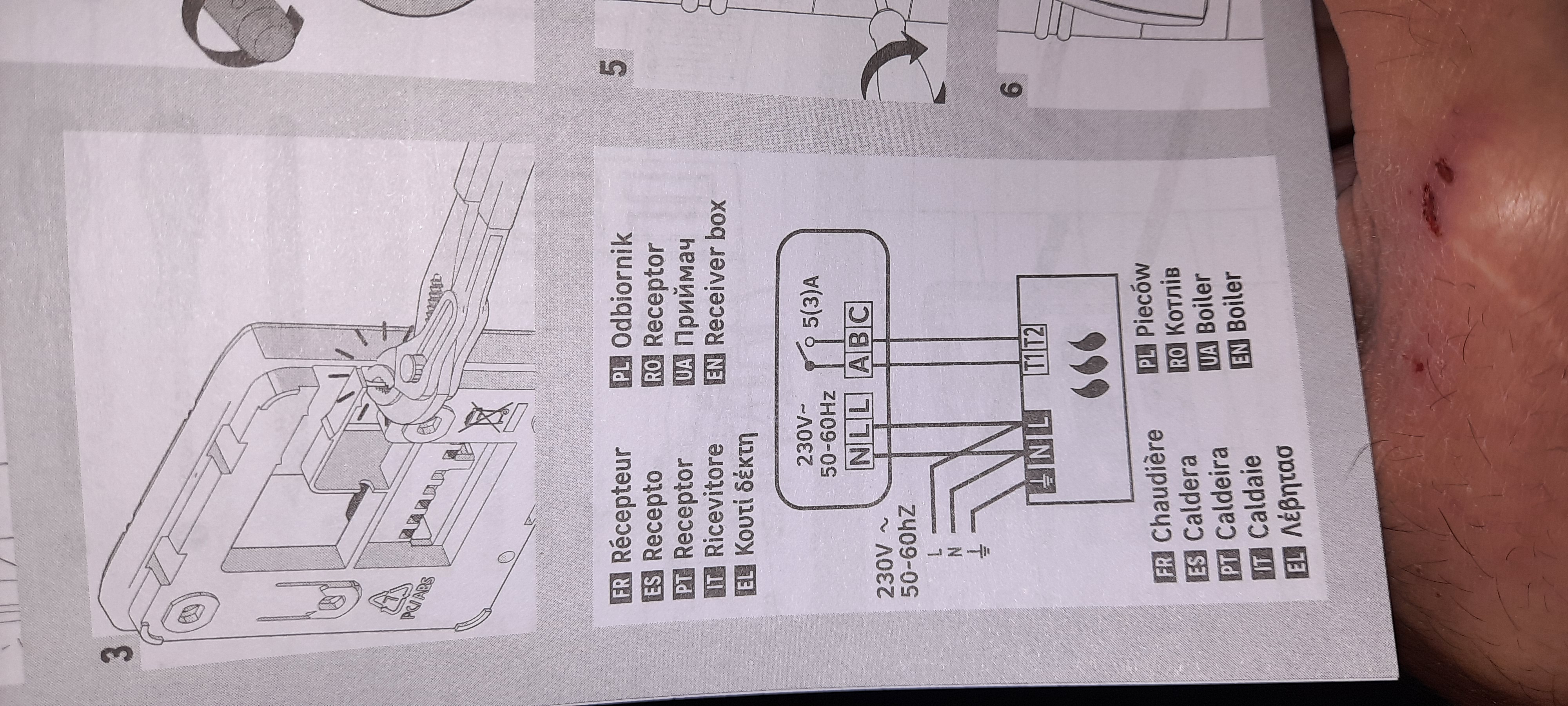

J'ai acheté un thermostat que je voudrais installer. Sur la notice il est indiqué que je dois relier la borne A et B aux bornes T1 et T2 de la chaudière. Sauf qu'il y a deux bornes T1 et T2 sur lesquelles des choses sont branchées. Idem pour brancher la phase et le neutre.  Quelqu'un saurait-il sur quels bornes je dois faire les branchements ?

Merci

Sujets pièces jointes

20231127_154850.jpg, 1.86 mb, 4000 x 1800
20231127_154850.jpg 1.86 mb, 46 téléchargements depuis. 03-12-2023

20231203_130904.jpg, 2.1 mb, 4000 x 1800
20231203_130904.jpg 2.1 mb, 29 téléchargements depuis. 03-12-2023

Citer Message 1

  • PUB

2 Réponse de 45Jose Dernière modification par 45Jose (13-12-2023 13:58:38)

  • 45Jose
  • Maître Plombier
  • Déconnecté
  • Inscrit : 08-09-2014
  • Messages : 2 898

Re : Branchement thermostat sur chaudière Wolf

bonjour
vous pouvez pas vous brancher sur les bornes L/N de la chaudière il faut prévoir une alimentation séparée pour le thermostat

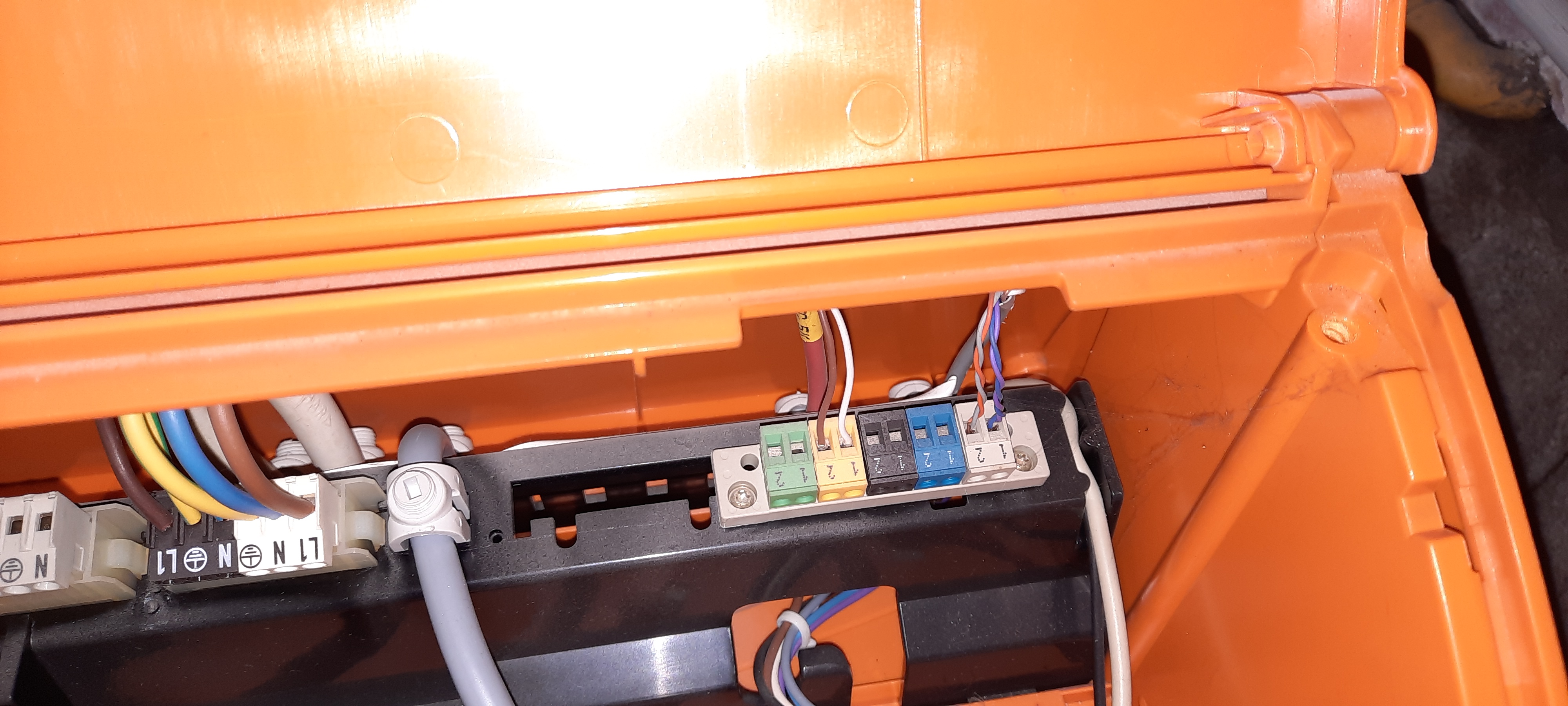

on voit pas sur la photo  les bornes T1 T2 sur votre chaudière.

cherchez des bornes où il y a un shunt entre elles

JR
