Sujet : Remplacement Siemens Rev 34 par Netatmo

Bonjour,
Nous possédons une chaudière à granulés et nous avons un thermostat d’ambiance Siemens rev 34 qui commande une vanne 3 voies
Ce thermostat Siemens possède 3 fils et nous ne savons pas repérer les fils électriques des  ports Com et No pour brancher le Netatmo,et savoir quel fil ne sert pas
Chez Siemens il y a des fils électriques sur les ports L , L1 ,et L2

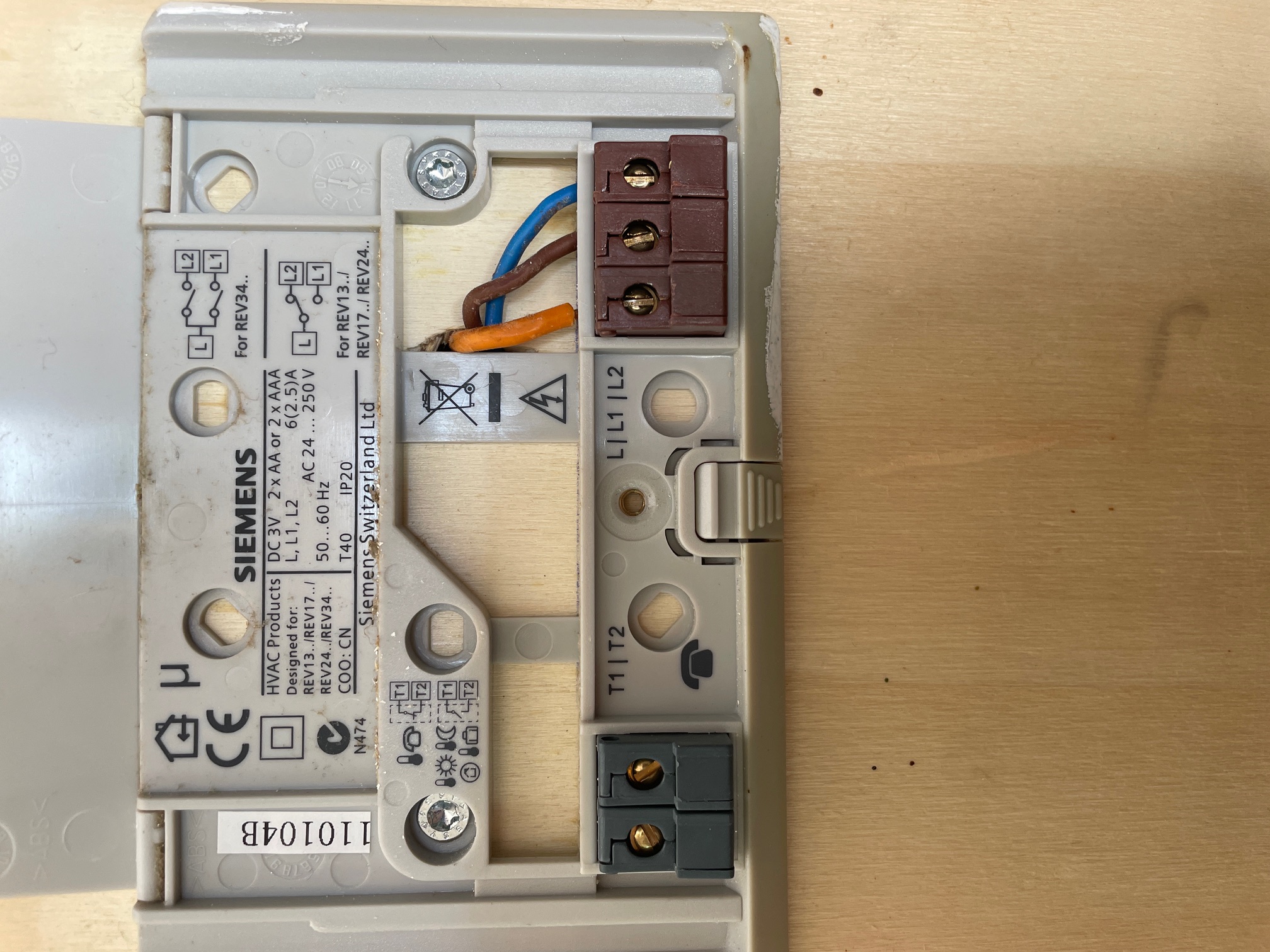

Je vous joins une photo du Siemens
Merci de votre aide

Sujets pièces jointes

Attachment icône image0.jpeg 863.05 kb, 87 téléchargements depuis. 11-10-2023

2

Re : Remplacement Siemens Rev 34 par Netatmo

bonjour
d'après la photo il semble que le com est le fil orange ( L ), sur le schéma du haut (REV 34), le com alimente en même temps L1 et L2.
Contrairement au schéma du bas qui alimente soit L1 ou L2

Ce qui voudrait dire que L1 et L2 peuvent être jumelés et branchés sur NO.
ça voudrait aussi dire que la vanne 3 voies fonctionne avec un retour à zéro ( fermeture) avec un ressort de rappel.
Le jumelage de L1 et L2 peut se faire sur la vanne 3 voies si c'est compliqué de le faire sur le thermostat.
C'est bien sûr à vérifier sur place en regardant le fonctionnement et le branchement de la vanne 3 voies

JR

Re : Remplacement Siemens Rev 34 par Netatmo

Merci de votre reponse.On va regarder

Re : Remplacement Siemens Rev 34 par Netatmo

Bonjour

Moi je dirais que les images ne permettent pas d'etre formelle, il faudra regarder sur la chaudière comment ces fils sont branchés.

Une vanne trois voies fonctionne généralement avec trois fils, mais peux aussi fonctionner autrement comme le décrit JR, tout dépends de son rôle et du matériel installé.

Tel que l'on voit les fils sur le base du thermostat je dirais que
1 Commun
2 Fermeture Ou ouverture
3 Ouverture Ou ouverture

Si votre vanne est bel et bien piloté par trois fils, le netatmo est tout bonnement incompatible car il ne dispose que de deux fils

Nous ne faisons pas le travail a votre place, nous donnons  simplement un coup de main... wink wink
Responsabilité des installateurs... LIRE Principes de diamètres... LIRE
Vous avez un site ou un blog? Faites un lien vers ce forum ou vers votre propre sujet...

Re : Remplacement Siemens Rev 34 par Netatmo

Bonjour
Merci de votre reponse
Je vais renvoyer le Netatmo
Après différentes recherches ,j’ai vu que le Tado filaire a bien les 3 ports com,No ,Nc
J’espère qu’il va fonctionner
Bonne journée
