Sujet : probleme poele bouilleur

bonjour  a tous

je suis nouveau sur le site et pas un plombier pro  mais je vous suis depuis quelques temps car je viens de réaliser une installation avec un poêle bouilleur a l aide d un schéma que j avais trouver sur le site et qui était donné par jejeremz

le système fonctionne relativement bien mise a part la monté en température du circuit chauffage qui ce trouve en parallèle avec le ballon  si on ferme le ballon la chauffe est immédiate sur le chauffage

merci a dani pour le lien vers le pacte qui est très complet et qui donne plein d explication mais je bute sur un détail
il disent que au niveau du  te de raccordement ballon et chauffage il augmenter la section des tubes

lesquels l arrivée  ou les départs  ou simplement réduire le départ vers le ballon pour donner plus de débit au chauffage
ou ne vaudrait il mieux mettre le ballon en série avec le chauffage?
si vous pouvez m éclairer sur ce sujet ca pourrez solutionner mon problème
également si vous pouviez me donner les valeurs de température des sondes de régulation

merci de votre dévouement  très cordialement  jucour

Sujets pièces jointes

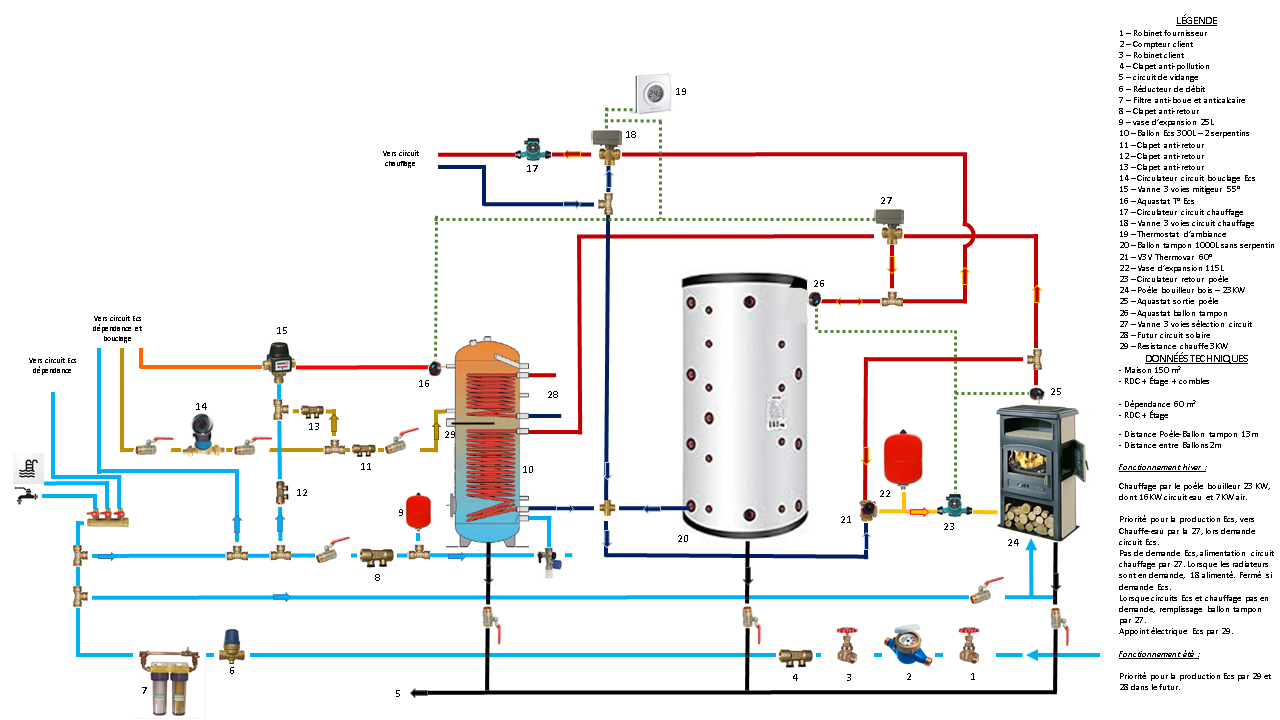

plan eau et chauffage.png, 257.32 kb, 1280 x 720
plan eau et chauffage.png 257.32 kb, 88 téléchargements depuis. 15-08-2023

2

Re : probleme poele bouilleur

Bonjour
Il suffit de mettre une vanne by passe à pression différentielle sur le tube qui va vers le ballon
Ainsi on peut régler à quelle pression l'eau va se diriger vers le ballon
Quand la vanne 3 v de chauffage se ferme progressivement, le débit vers le ballon augmente

JR

3

Re : probleme poele bouilleur

bonjour  45jose

merci de votre réponse et de vous pencher sur mon problème

votre conseil de mettre une vanne by passe différentiel en entrée du ballon tampon est une bonne idée qui permet de rendre prioritaire le chauffage et de repartir correctement l eau lors de la charge
mais elle va faire barrage lorsque le poêle est éteint et que l on se sert de l eau chaude accumule dans le ballon pour poursuivre le chauffage
existe t il des vannes qui pourrait produire ce double effet ou faut il réaliser en parallèle un système qui s’ouvrirait lorsque le poêle ne marche plus ou est froid?

merci de votre dévouement   JUCOUR

4 Dernière modification par 45Jose (17-08-2023 17:22:01)

Re : probleme poele bouilleur

Bonjour
Je suis au bord de l'eau, je regarde ça sur mon téléphone alors c'est pas top.
Mais si le poêle est a l'arrêt la pompe 23 aussi et la vanne thermostatique est fermée.
C'est la pompe 17 qui va aspirer sur le ballon en mettant un by pass avec un clapet anti retour au dessus de la vanne by pass à pression différentielle.
Pour pouvoir circuler a contre sens.
D'ailleurs il me. Semble qu'il y a d'autres clapets à ajouter pour l'automatisation.
Mais ce qui m'étonne c'est que logiquement le schéma de base doit fonctionner
Le débit d'aspiration de la pompe 17 doit faire en sorte que le circuit chauffage est prioritaire au ballon, le ballon ne devrait être complètement irrigué que si la vanne 3v de chauffage se ferme.

JR

5

Re : probleme poele bouilleur

re bonjour

je suis désoler de vous déranger pendant vos vacances

si vous voulez nous pouvons reprendre nos échanges après, lorsque vous serez disponible

bonne soirée    jucour

6

Re : probleme poele bouilleur

Re
Vous ne me dérangez
Si je réponds, c'est que je le veux bien
Je rentre ce weekend, je regarderai de plus près
Bonne soirée  également

JR

7

Re : probleme poele bouilleur

bonjour
Voilà ce qui devrait faire en sorte que le circuit de chauffage soit prioritaire par rapport au ballon, la vanne à pression différentielle réglable provoque une perte de charge plus importante coté ballon pour que celui.ci ne chauffe que quand la vanne 3 v de chauffage 18 se ferme.
le clapet anti retour 13 permet  la circulation en sens inverse pour la récupération des calories stockées quand la pompe 23 et le poêle sont à l'arrêt.
mais  seulement en mode chauffage, pas pour l'ecs.

Sujets pièces jointes

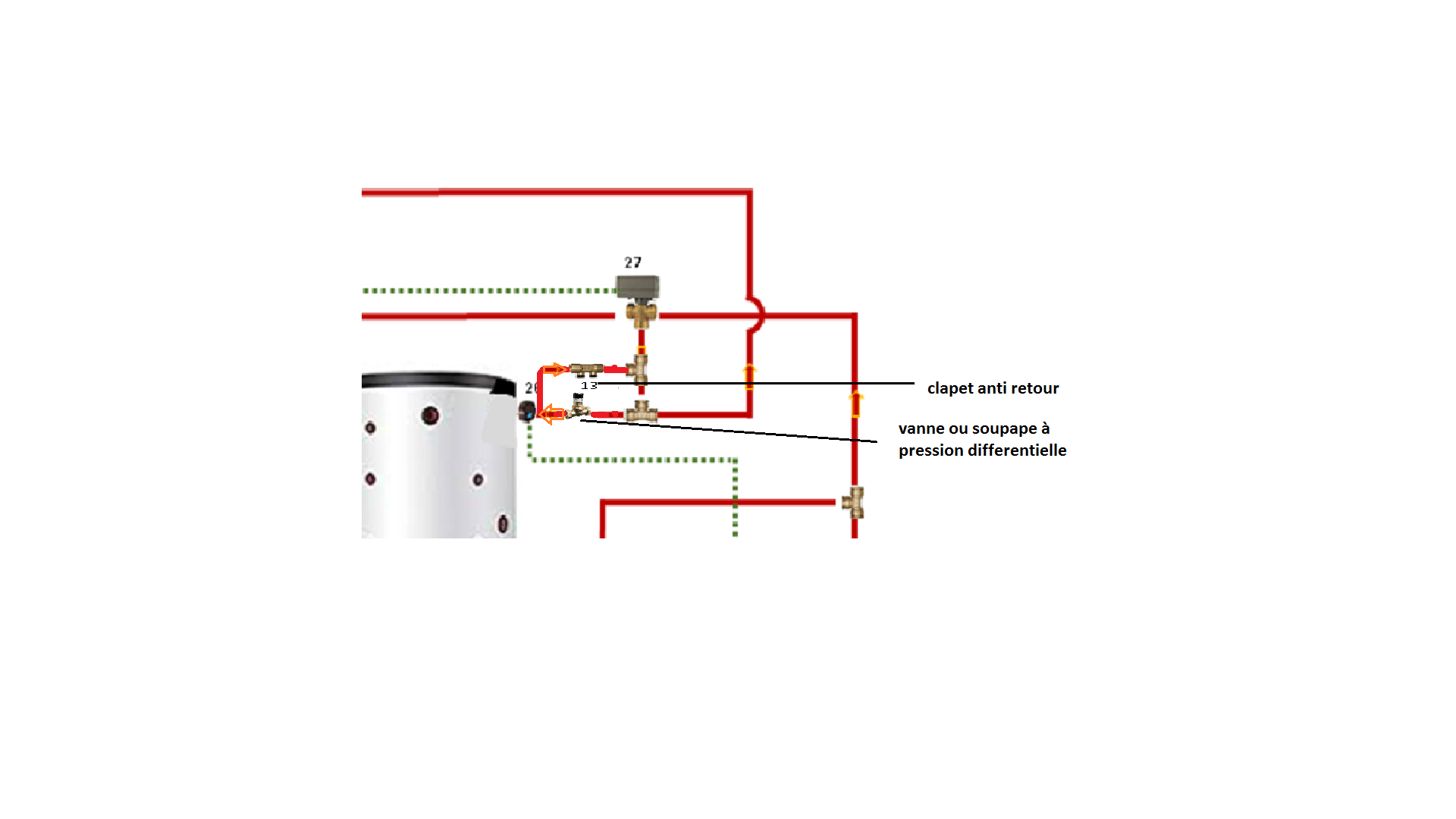

vanne à pression differentielle.png, 73.84 kb, 1920 x 1080
vanne à pression differentielle.png 73.84 kb, 60 téléchargements depuis. 20-08-2023

JR

8

Re : probleme poele bouilleur

Bonjour 45jose
Merci de vous être penche sous mon problème
Je n ai pas pu vous répondre plus tôt je n avais pas de réseau là où j étais
J ai bien compris le  principe avec la vanne et le clapet
Je vais faire cette modification dans le mois de septembre et je vous dirais comment cela fonctionne
Mais je pense que c est une très bonne solution

Pour la vanne différentielle en 3/4 sera t elle suffisante ?
Ou faut il mettre du 1' car l ensemble des départs chauffage sont en 22
Le réglage de la pression de combien faut-il le régler par rapport à la pression chauffage ?
Cordialement  jucour

9

Re : probleme poele bouilleur

bonjour Jucour.

Le diamètre 3/4 est suffisant, la pression du circuit de chauffage n'agit pas sur la vanne.
La vanne est équipée d'une molette de réglage qui comprime le ressort qui pousse sur le clapet de passage d'eau, plus on sert la molette et plus l'eau a du mal à passer.
On ne sait pas quelle pression est créée par la pompe 23, donc au départ il faut essayer avec la molette très peu serrée pour voir si le circuit chauffage est prioritaire ou pas, et si besoin serrer la molette au fur et à mesure des essais pour que le ballon chauffe qu'au fur et à mesure que la vanne 3 v 18 se ferme.

JR

10

Re : probleme poele bouilleur

Bonjour  45jose
Merci pour tout ces renseignements

Maintenant c est à moi de travailler ce que je ferai dans le mois de septembre et ça nous permettra de faire les essais en même temps
Je vous tiendrai informé des avancées
A bientôt  cordialement  jucour
