Sujet : Demande avis schéma rénovation en multicouche

Bonjour à tous,

J'ai besoin d'aide pour le dimensionnemment de mes tuyaux multicouche pour une instalation de chauffage sur une maison de 120m2. La chaudiere est une Atlantic EFFINOX 5034 34,6Kw, cela me semble surdimensionner par rapport a mon ancienne maison

Je m'explique, il s'agit d'une rénovation d'un ancien reseau fer avec de très gros tuyaux..., la maison est composée d'une cave (la ou se trouve la chaudière), un RDC et d'un étage. Il y a 10 radiateurs à raccorder.

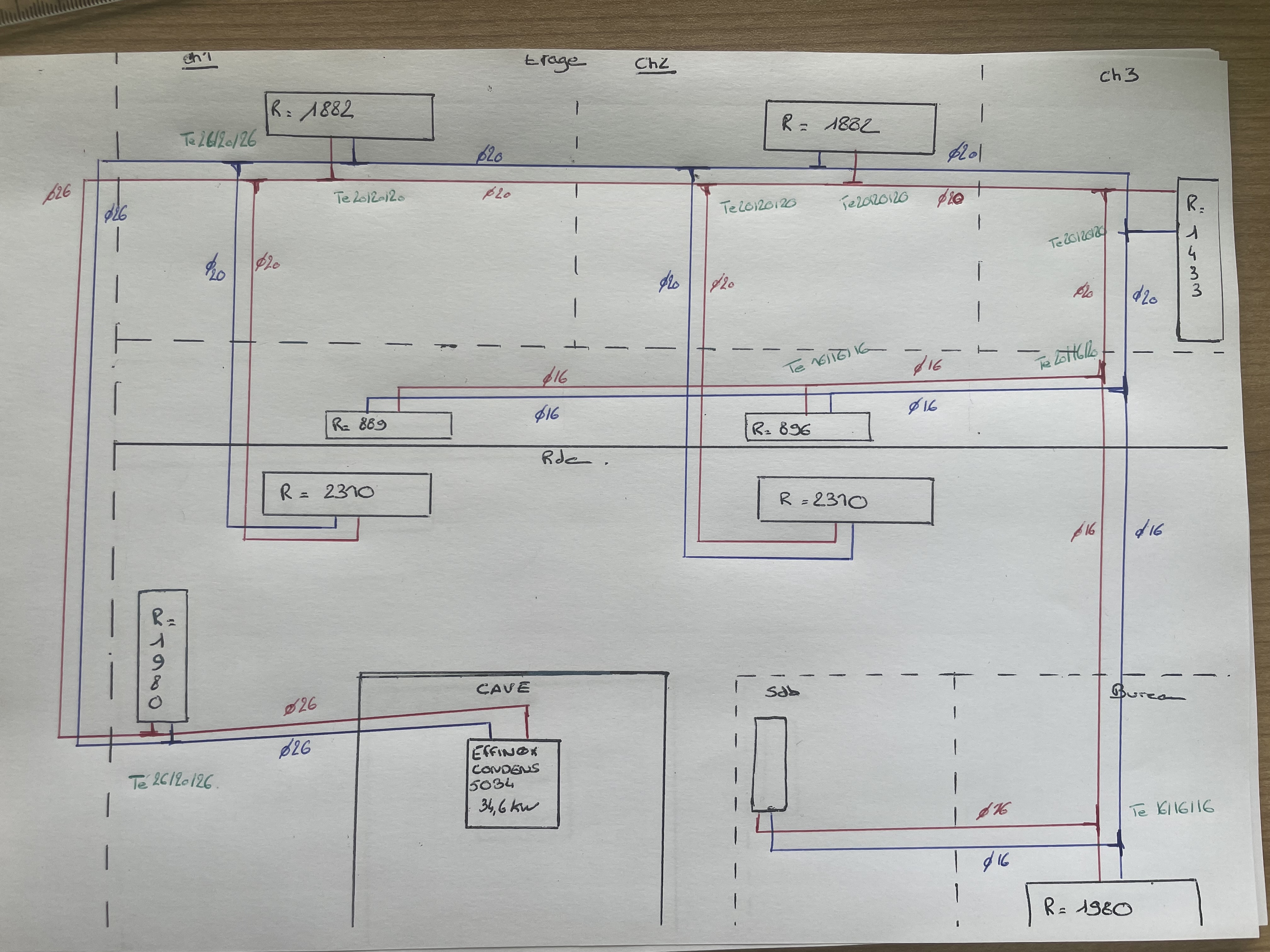

Je fait un schéma fonctionnelle pour avoir vos avis, j'ai indiqué la puissance des radiateurs.

Merci pour votre aide afin d'éclairer ma lanterne.

Sujets pièces jointes

Attachment icône Schéma multicouche.jpg 2.84 mb, 25 téléchargements depuis. 26-06-2023

Citer Message 1

  • PUB

  • Inscrit : 14-06-2008
  • Messages : 1 183

Re : Demande avis schéma rénovation en multicouche

C'est bien, sauf le dernier tronçon de la ligne.

Si vous alimentez deux radiateurs utilisez du 20 a la place du 16, peut importe la puissance a alimenter.

Le 16 avec le raccord dedans c'est vraiment petit.

Citer Message 2

  • Inscrit : 14-02-2017
  • Messages : 9

Re : Demande avis schéma rénovation en multicouche

Merci pour ce retour.
Donc je doit tout mettre en 20 ou mettre en 16 uniquement les derniers radiateurs de chaque ligne ?

Citer Message 3

4 Réponse de fbx

  • fbx
  • Visiteur Invité

Re : Demande avis schéma rénovation en multicouche

respectez le principe suivant

1 radiateur = tuyau de 16
2 radiateurs  = tuyau de 20

Citer Message 4

  • Inscrit : 14-02-2017
  • Messages : 9

Re : Demande avis schéma rénovation en multicouche

Ok, donc les derniers de chaque lignes en 16 ?

Merci.

J'aimerais avoir des avis concernant ma chaudière, je trouve que c'est surpuissant par rapport à l'installation.

Citer Message 5

6 Réponse de notorious99 Dernière modification par notorious99 (27-06-2023 16:23:57)

  • Inscrit : 14-02-2017
  • Messages : 9

Re : Demande avis schéma rénovation en multicouche

MAJ du schéma pour commentaire
Merci

Sujets pièces jointes

Attachment icône Schéma multicouche 2.jpg 3.14 mb, 24 téléchargements depuis. 27-06-2023

Citer Message 6

  • Inscrit : 14-02-2017
  • Messages : 9

Re : Demande avis schéma rénovation en multicouche

Bonjour,

Pas d'autres avis ?

Je me pose une question pour les raccords à sertir multicouche, notamment pour les tés. Est ce qu'il est possible d'encaster ces raccords ?

Merci
