31 Réponse de TraxXx Dernière modification par TraxXx (10-08-2023 11:12:37)

  • TraxXx
  • Plombier Pro
  • Déconnecté
  • Inscrit : 22-03-2017
  • Messages : 53

Re : Conversion circuit chauffage central en parapluie

Bonjour,

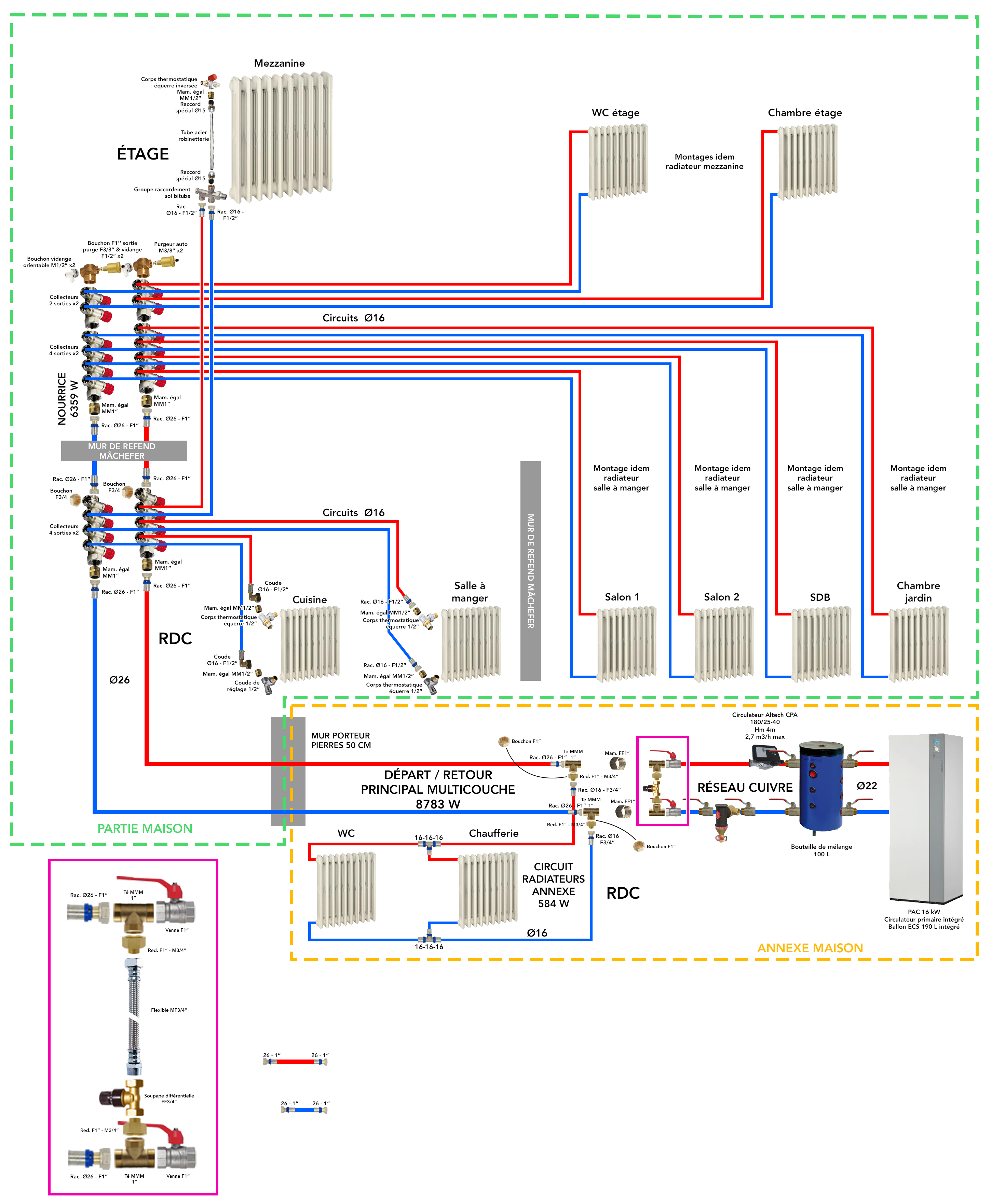

Je déterre presque mon propre sujet mais la plomberie comme l'électricité ou encore la maçonnerie ne sont pas mes spécialités donc je passe beaucoup de temps à mûrir le sujet et planifier la mise en œuvre. Ainsi, je n'avais toujours pas pris la peine de finaliser mon plan d'installation et c'est désormais (quasi) chose faite. Selon vos préconisations, j'ai donc effectué quelques modifications et serais preneur de votre validation, au cas où vous constatez des parties à revoir.

Mes interrogations actuelles :

- Les purges placés en tête de nourrice, est-ce OK ainsi ?

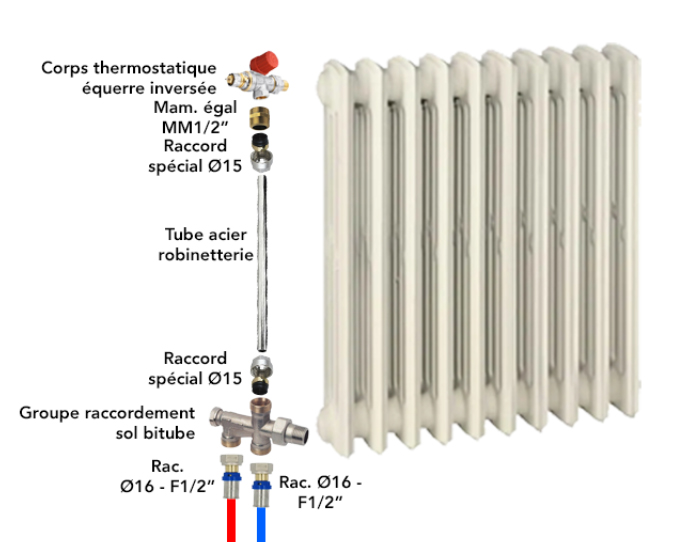

- Les connexions aux radiateurs fonte, je prévois des groupes de raccordement au sol bitube avec tuyau acier pour desservir en partie haute, ce pour des raisons esthétiques. Ceci étant, je ne suis pas sûr de l'assemblage envisagé, son étanchéité etc et je n'ai pas eu de retour du service client de la boutique en ligne sur laquelle je compte acheter ces pièces...

- Est-ce OK d'utiliser un flexible sur la soupape différentielle pour palier à l'éloignement entre mes deux tuyaux cuivre de départ et retour ? Comme ils ont été façonnés à une distance fixe par le chauffagiste, je ne peux pas modifier cela et je ne vois pas l'intérêt de faire la liaison avec un tout petit bout de multicouche avec un raccord à chaque extrémité. Non seulement le flexible est moins cher mais sa souplesse me semble plus adaptée pour ajuster la distance entre raccords. Qu'en pensez-vous ?

Désormais, j'ai déposé l'intégralité de l'installation acier donc je suis prêt à repartir proprement en multicouche en sortie de PAC. Une fois ce plan enfin validé, je me mettrai (enfin) à la mise en œuvre !

Merci par avance de votre éclairage.

Sujets pièces jointes

Montage_sol.jpg, 130.31 kb, 684 x 542
Montage_sol.jpg 130.31 kb, 76 téléchargements depuis. 10-08-2023

Schéma_réseau_chauffage2.jpg, 2.36 mb, 2941 x 3525
Schéma_réseau_chauffage2.jpg 2.36 mb, 112 téléchargements depuis. 10-08-2023

Citer Message 31

  • PUB

32 Réponse de Dani

  • Dani
  • Dani
  • Chef du clan
  • Déconnecté
  • De : Pas loin de Paris
  • Inscrit : 10-02-2008
  • Messages : 1 025

Re : Conversion circuit chauffage central en parapluie

Bonjour.

Le multicouche est assez beau s'il est posé bien droit, personnellement je préférerais monter avec un tuyau multicouche jusqu'au robinet de radiateur que utiliser le kit bitubes, mais si vous le préférez, il n'y a pas de contre indication en plus c'est assemblé avec des raccords olive et une fois serrés il n'y a pas de fuites

Pour les purgeurs, il n'y pas besoin de poser d'autres purgeurs sur le radiateurs ceux d'origine font parfaitement l'affaire a condition qu'il soient étanches

Pour le parcours des tuyaux, lorsqu'il y aura de point bas dans le cheminement il y aura forcément de point non vidables en cas de vidange du réseau.

Pour ma port je ne suis pas adepte des flexibles mais techniquement il n'y a pas de contre indication.

Passer a l'index du site pour avoir accès a toutes les rubriques.... - Besoin de robinetterie? Robinetterie professionnelle a des prix défiant toute concurrence -  Demander un devis gratuit et sans engagement.
Questions en MP = Corbeille

de Dani le site Web

Citer Message 32

33 Réponse de TraxXx Dernière modification par TraxXx (14-08-2023 09:20:35)

  • TraxXx
  • Plombier Pro
  • Déconnecté
  • Inscrit : 22-03-2017
  • Messages : 53

Re : Conversion circuit chauffage central en parapluie

Bonsoir,

Merci pour votre réponse.

Alors c'est un peu par rapport à la question du multicouche bien droit que j'envisage un tube acier pour alimenter l'entrée du radiateur. Je suis d'accord sur le fait qu'un multicouche rectiligne est propre visuellement mais comme il s'agit de multicouche en couronne et non de barres droites (je ne veux pas faire de raccord, même serti dans le plafond, je préfère que le tube soit continu de la nourrice au radiateur), j'imagine qu'il sera difficile d'avoir un rendu rectiligne. J'envisage d'acheter un redresseur de tube qui tient dans la main et qui est fait seulement pour un diamètre de tube (en l'occurrence du 16) mais je ne sais pas ce que ça vaut et si le résultat est vraiment droit ou un peu gondolé. Si vous avez un retour d'expérience sur cet outil, je suis preneur !

Pour les radiateurs, la plupart sont malheureusement sans purgeurs donc j'envisage que la purge se fasse principalement à la nourrice et directement en desserrant le robinet d'arrivée pour l'air résiduel, je n'ai pas trop envie de remplacer les bouchons.

A la place du flexible sur la soupape, vous auriez plutôt mis un bout de multicouche donc ?

Et hormis cela, rien ne vous semble bancal dans le schéma d'installation envisagée ?

Merci !

Citer Message 33
