Re : Changement thermostat "Thermoflash digital" par thermostat connecté

Désolé, je ne m'y connais pas assez et je ne vais pas démonter la chaudière pour voir où vont les fils.
Merci pour votre aide tout de même.

12

Re : Changement thermostat "Thermoflash digital" par thermostat connecté

Je suis navré de ce qui vous arrive.
Il est vraiment dommage que vous n'ayez pas suivi nos instructions.

Voici ce que j'ai compris, votre thermostat actuel est a contact sec, le troisième fil étant la terre vous l'avez débranché et il n'y as pas eu d'incidence sur le fonctionnement de la chaudière/chauffage.
Il en résulte que le fil de terre actuellement sur le thermostat actuel ne sers a rien, on l'isole et on ne l'utilise plus.

Votre chaudière, étant ancienne elle a certainement un signal électrique qui doit boucler dans le thermostat donc nous avons besoin d'un thermostat a contact SEC ce qui est le cas des borniers 3 et 4 de votre thermostat MIJA.

Seulement sur votre thermostat MIJA est les borniers 3 et 4 sont destinés a piloter le chaude sanitaire, (activer ou désactiver un ballon d'eau chaude et circulateur de préparation). La fonction qui gère ces borniers 3 et 4, ouvre et ferme ce contact lorsque que vous appuyez sur un bouton dans l'application ce qui permets d'activer ou désactiver la production d'eau chaude.

Le déclic que vous entendez est bien le basculement du contacteur 5,6 et 7, ce contact est un contact 220 destiné a alimenter une vanne 3 voies ou n'importe quel autre appareil.

Admettons que vous voulez une température de 20°C dans un local ou vous avez installé votre MIJA

Le bornier 7 Alimente votre thermostat Mija et est le fil Commun du thermostat
Si la température est - de 20°C le courant passe du bornier 7 au 5 (NC) pour alimenter une chaudière ou l'ouverture d'une V3V
Si la température est + de 20°C le courant passe du bornier 7 au 6 (NO) pour fermer une V3V ou alimenter un climatiseur.

Un aucun cas vous ne pouvez vous servir de ce type de fonctionnement pour piloter une chaudière sur une entrée thermostat sous peine d'envoyer du courant électrique dans la chaudière, compte tenu que la chaudière a deja son propre signal electrique sur les fils destinés au thermostat.

J'en déduis que vous avez envoyée le signal électrique de la chaudière  (potentiellement du 220v) sur le bornier 8 qui est le neutre, ce qui a provoqué une explosion.

Ce n'est pas du tout ce que l'on vous a conseillé

13

Re : Changement thermostat "Thermoflash digital" par thermostat connecté

fafpub a écrit:

Désolé, je ne m'y connais pas assez et je ne vais pas démonter la chaudière pour voir où vont les fils.
Merci pour votre aide tout de même.

Pour votre sécurité, il vaut mieux ne pas y toucher, vous risquez de vous électrocuter et de causer des dégâts.

14

Re : Changement thermostat "Thermoflash digital" par thermostat connecté

Merci.

Pas de soucis, je suis le seul coupable de mon erreur et ai mal interprété le fonctionnement du Mija, je pensais que le clic correspondait à la fermeture du contact entre le 3 et 4 en fonction de la température et que c'est comme cela que la chaudière se mettait en route pour le chauffage (via un contact sec sans envoi de 220V).

Merci de solder ce post car j'abandonne le projet du thermostat connecté, on verra avec la prochaine chaudière.

15

Re : Changement thermostat "Thermoflash digital" par thermostat connecté

Sans vouloir faire de la pub, je vous conseille un thermostat vraiment plus adapté a vos besoins, le Mija n'est pas vraiment prévu pour piloter un appareil avec entrée thermostat.

Par exemple le NEST de Google https://plombiers-reunis.com/topic6545- … sions.html
Ou alors le NETATMO https://plombiers-reunis.com/topic6201- … ience.html

Il y en a d'autres qui sont vraiment compatibles.

Puis vous alimentez votre nouveau thermostat comme indiqué dans sa notice, et vous branchez les fils actuellement sur les borniers 1 et 2 de votre thermostat actuel sur le nouveau thermostat.

Le fil 3 vous l'isolez et le laissez dans le boitier sans le brancher.

16

Re : Changement thermostat "Thermoflash digital" par thermostat connecté

Bonjour
Merci pour les références.

17

Re : Changement thermostat "Thermoflash digital" par thermostat connecté

Bonsoir

Bon finalement j'ai acheté le Nest Learning Thermostat 3.
J'ai tout banché comme indiqué dans la documentation.
J'ai intercalé entre l'ancien thermostat "Thermoflash digital de Flash" et la chaudière Frisquet hydro TGP 23IF le "heat link" contenu dan la boîte du thermostat Nest Learning et banché le nouveau thermostat à la place de l'ancien.
J'ai réussi à tout connecter sur le wifi, à connecter sur l'appli et j'ai bien accès à toutes les fonctions.
Cependant, le chauffage ne se régule pas avec le thermostat. Lorsque j'éteins ce dernier, que je mets une consigne en dessous ou au dessus de la température de la pièce (je voulais voir s'il pouvait y avoir une inversion NO ou NF), les radiateurs chauffent toujours.

J'ai regardé les branchements à l'intérieur de la chaudière, les 3 fils de l'ancien thermostat (dont le fil terre qui ne servait à priori à rien) sont bien tous branchés dans le boîtier de la chaudière. Comme indiqué dans les posts précédents je n'ai utilisé que les 2 fils de l'ancien branchement. Le problème ne vient-il pas de ce 3ème fil terre qui n'est plus branché ?

Voir PJ sur ancien et nouveau branchement.
Merci d'avance, je ne sais pas si je vais m'en sortir un jour....

Sujets pièces jointes

Attachment icône nest learning.pdf 214.32 kb, 85 téléchargements depuis. 13-01-2023

18

Re : Changement thermostat "Thermoflash digital" par thermostat connecté

Bonjour.

Cher ami, vous pourrez le constater que nous avons fait notre maximum pour vous aider selon les instructions que vous nous avez donné, j'aimerais aussi vous demander d'arrêter de vous plaindre, ca fait vraiment gamin de 12 ans, assumez votre role c'est la moindre des choses et ne venez pas nous culpabiliser de votre échec.

J'en déduit que votre thermostat est correctement branché, vu que vous le pilotez avec l'application.
Seulement il ne pilote pas l'arrêt de la chaudière. ou alors il l'arrete mais une circulation parasite mais vous n'en savez rien.

Vous trouvez le schéma de votre chaudière en pièce jointe, (merci a jeanpaulguy) donc voici l'extrait qui nous interesse de la page 5.


Comme vous pourrez le constater  sur le schéma il fonctionne bien avec deux fils sur les borniers 4 et 10 ainsi il semble piloter le circulateur.

Donc si votre câblage coté chaudière respecte ce principe  ça doit etre bon.

Pour le coté heatlink
Il existe une norme en plomberie qui définit le NC (normaly closed) comme étant le contact fermé entre le CO et le NC au repos soit avant la température de consigne, c'est normalement ces deux borniers qui doivent etre utilisés sur les thermostats.
Depuis l'ouverture grand public du bricolage sur les chaudières, certains fabricants ne respectent pas cette norme et inversent les connecteurs.

Je ne peux pas vous garantir que ce ne soit pas le cas du heat link. De toute façon ils disent bien que le chauffage est enclenché sur le bornier n°3 donc le NO.
Heat-link


Ensuite pour le fil de terre qui étais aussi branché sur le thermostat et que l'on vous a conseillé d'isoler par sécurité, sans une image pour savoir ou il va coté chaudière on ne peux pas vous en dire plus.

Ce que vous devez savoir: votre chaudière n'est pas adapté au thermostat d'ambiance, le thermostat semble agir sur le circulateur, la chaudière quant a elle continue de s'allumer pour maintenir le corps de chauffe a température, peut etre bien que votre thermostat fonctionne et qu'il arrete bien le circulateur , mais que la circulation continue de se faire par thermosiphon.

Mais encore une fois sans voir sur place ou sans une image de la configuration on peux pas vous aider d'avantage.
Navré de ne pas pouvoir faire d'avantage.

19 Dernière modification par fafpub (13-01-2023 20:53:43)

Re : Changement thermostat "Thermoflash digital" par thermostat connecté

Je suis désolé, je ne voulais pas paraitre désobligeant et je vous remercie de prendre du temps à m'aider.

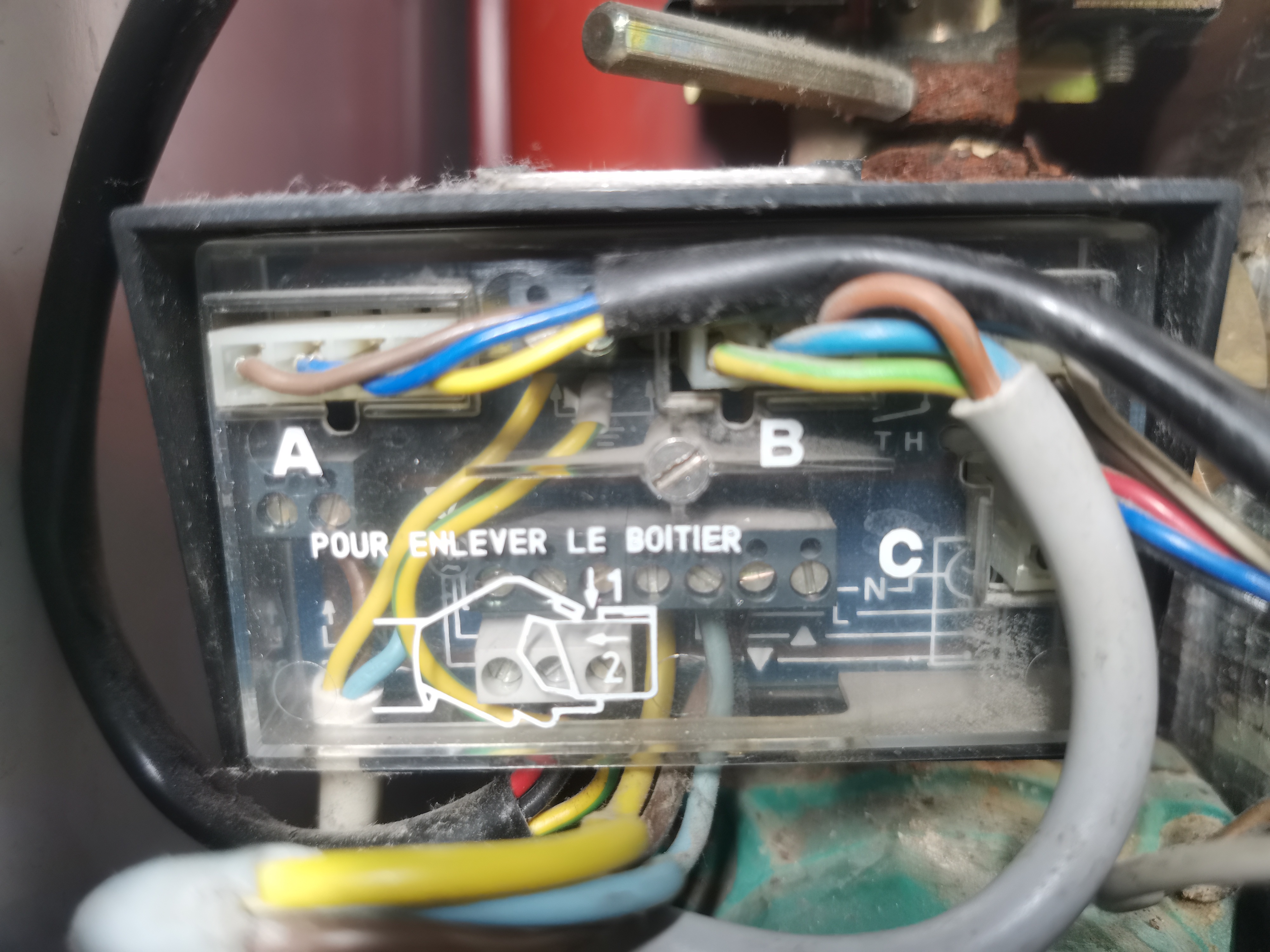

Voici une photo du boitier dans la chaudière (tout branché et avec le couvercle enlevé et les autres connecteurs débranchés), je ne sais pas si la qualité de la photo vous permet de bien voir.
Le cordon qui était relié au thermoflash et qui est désormais connecté au heatlink (comme sur le schéma du message précédent) est celuii du bas relié au bornier noir du bas à vis :
- le fil marron sur la 2ème vis (correspond au L)
- le fil bleu est sur la 3ème vis depuis la droite (correspond fleche vers le haut)
- le fil terre sur la 4ème vis (correspond fleche vers le bas)

Merci d'avance

Sujets pièces jointes

boitier chaudiere.jpg, 2.38 mb, 4000 x 3000
boitier chaudiere.jpg 2.38 mb, 58 téléchargements depuis. 13-01-2023

chaud4.jpg, 1.9 mb, 4000 x 3000
chaud4.jpg 1.9 mb, 61 téléchargements depuis. 13-01-2023

20

Re : Changement thermostat "Thermoflash digital" par thermostat connecté

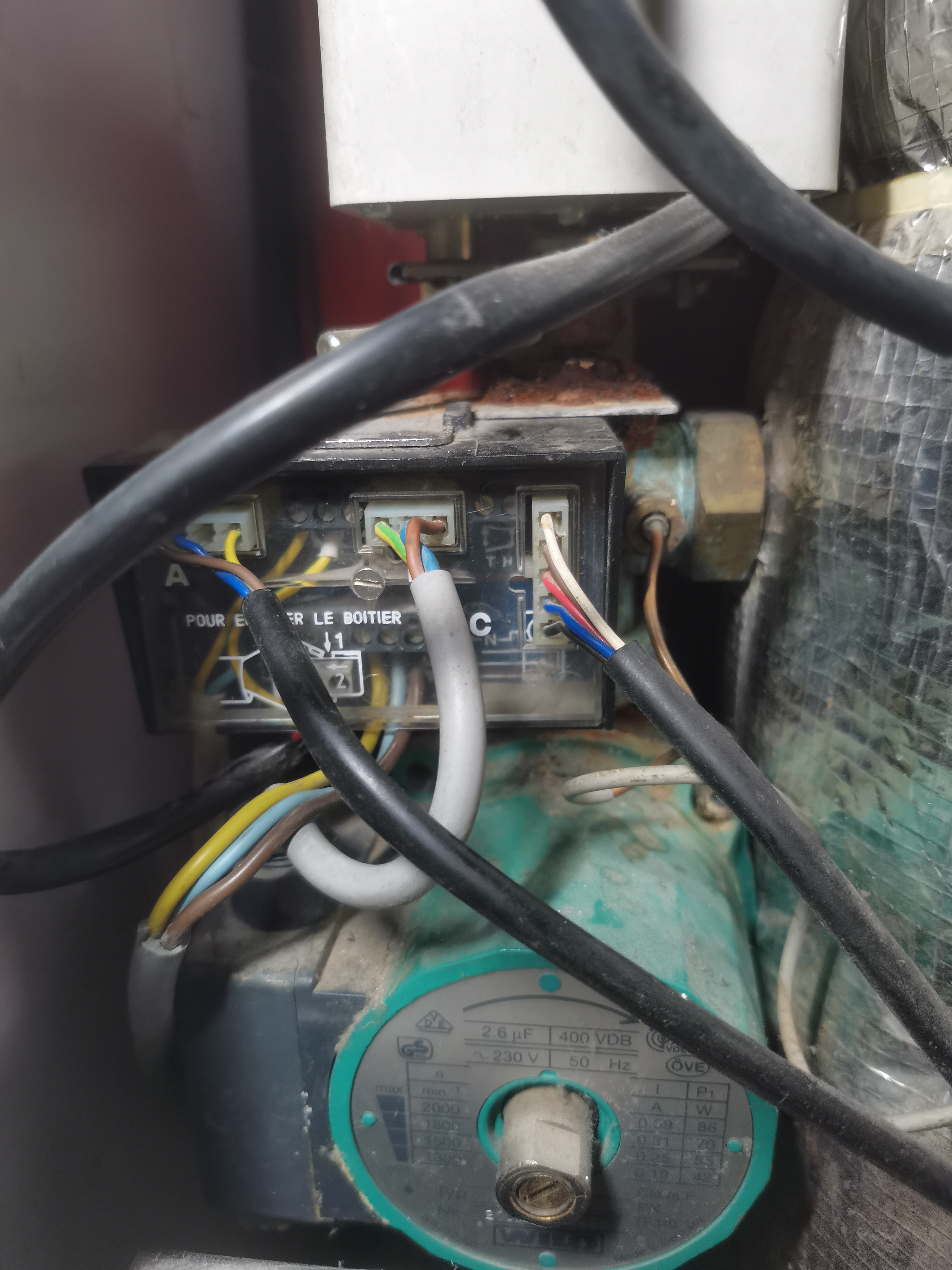

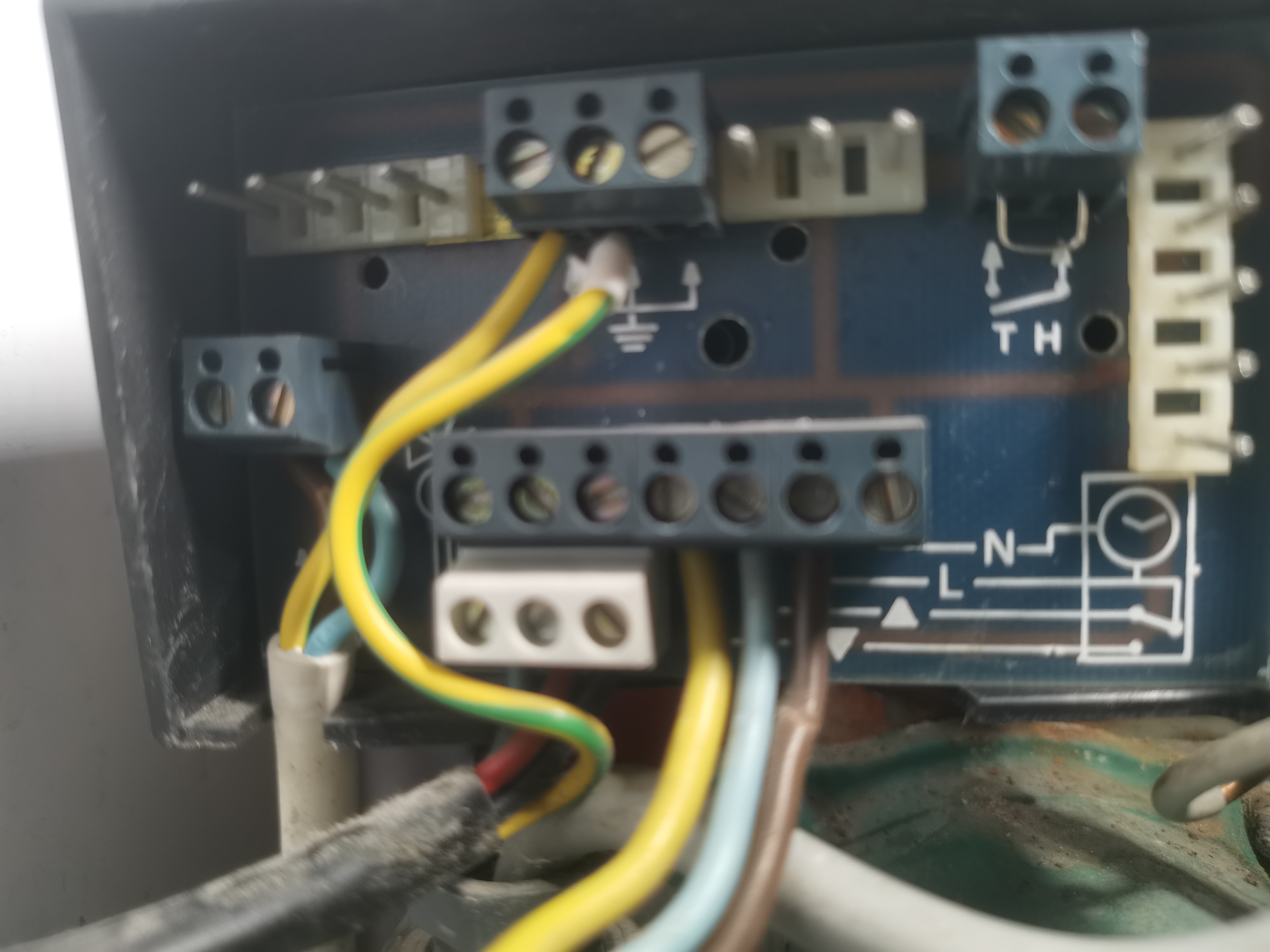

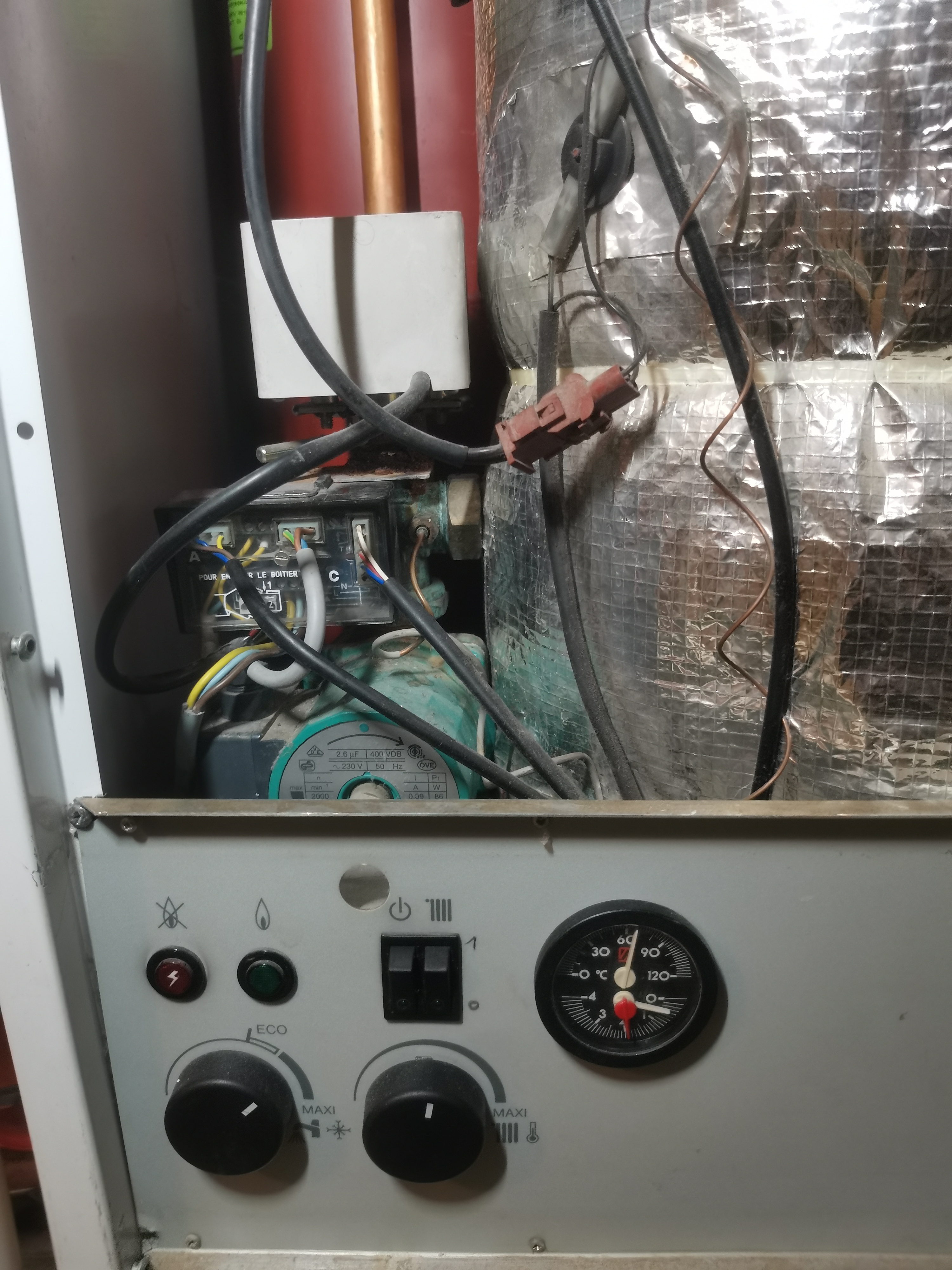

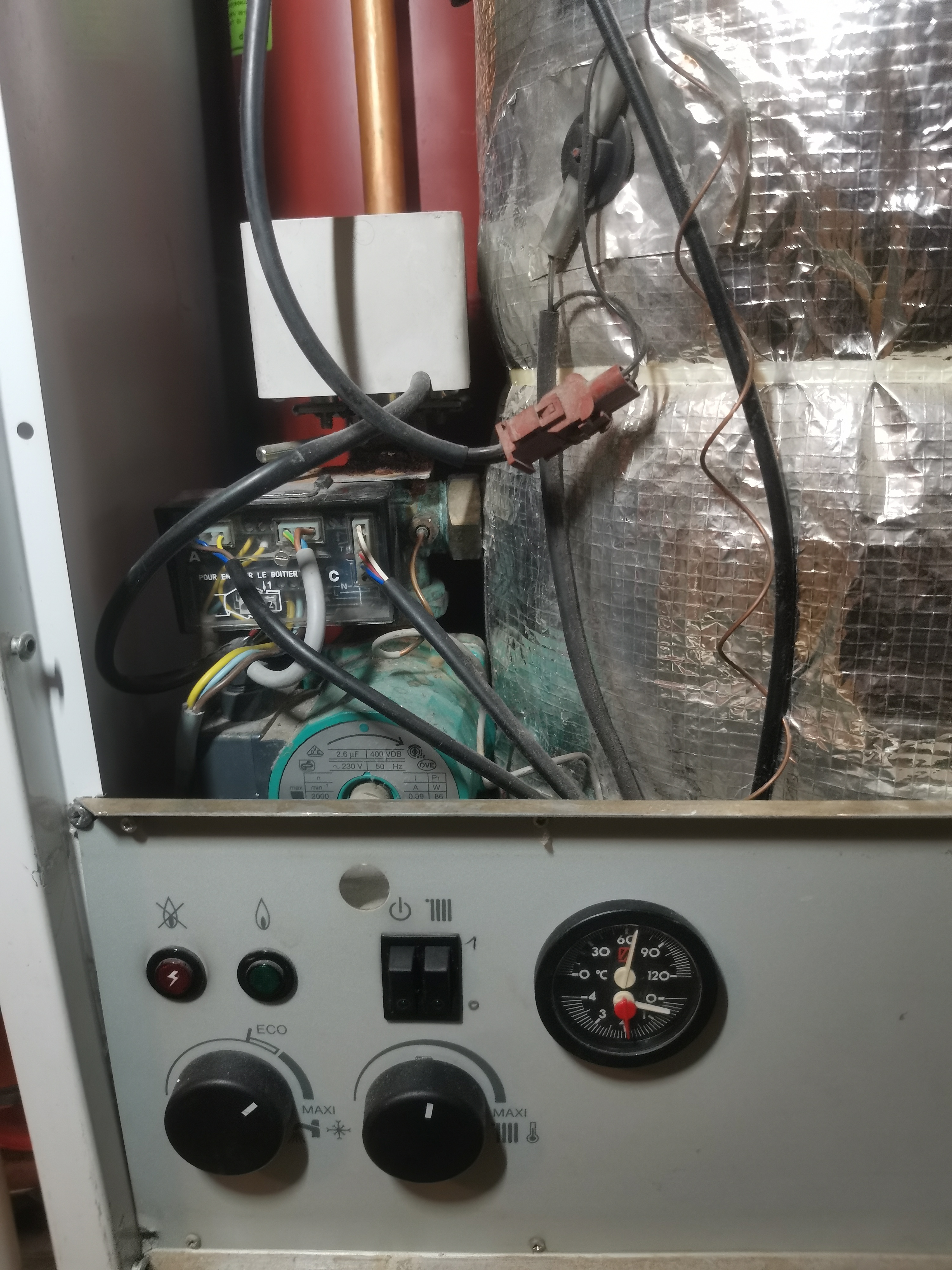

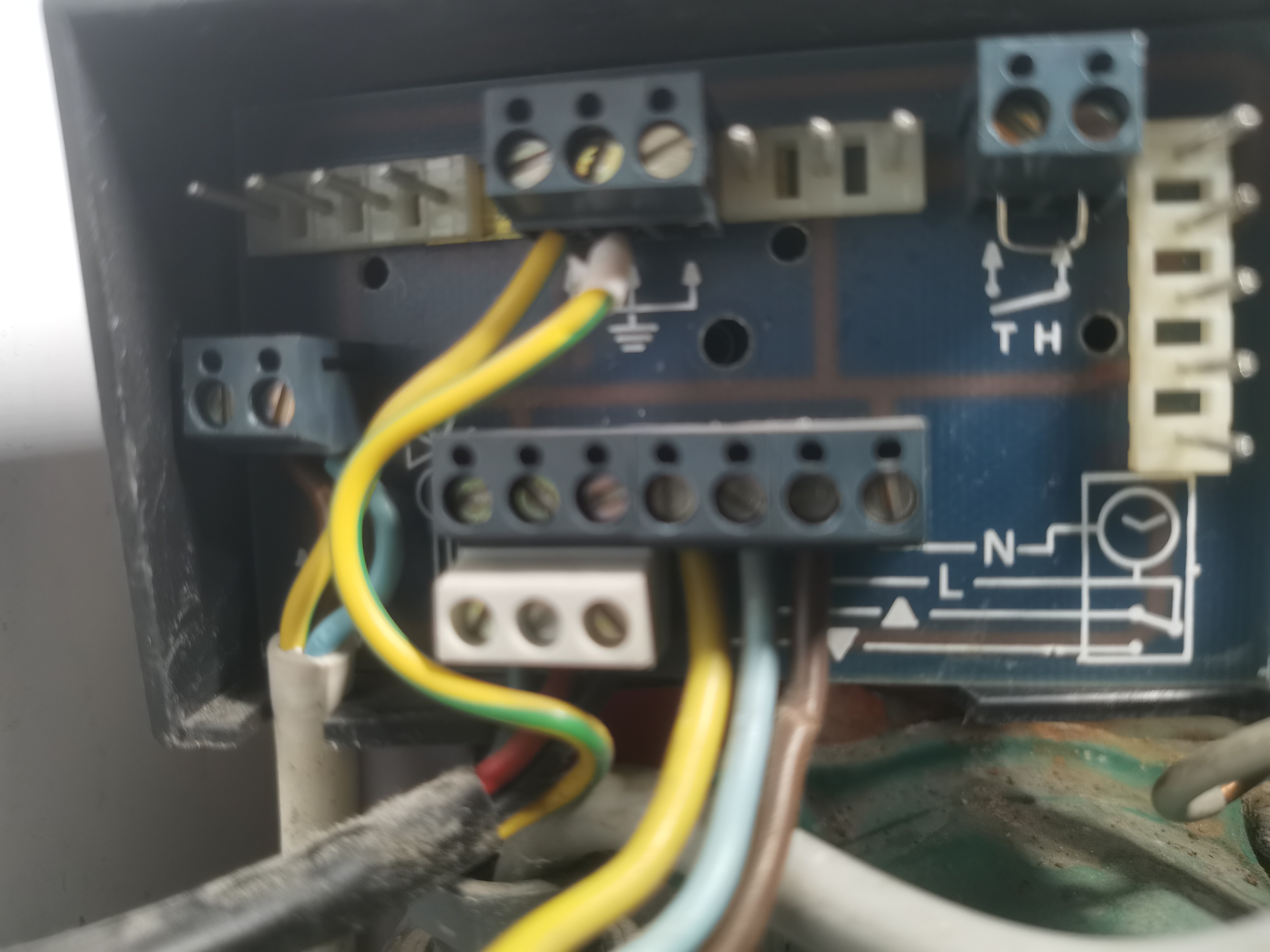

et 2 photos de plus loin

Sujets pièces jointes

chaud2.jpg, 2.89 mb, 3000 x 4000
chaud2.jpg 2.89 mb, 57 téléchargements depuis. 13-01-2023

chaud3.jpg, 2.71 mb, 3000 x 4000
chaud3.jpg 2.71 mb, 62 téléchargements depuis. 13-01-2023
