Sujet : Validation d'installation

Bonjour à tous,
Je termine l'auto-construction de ma maison, et après l'électricité, je m'attaque au métier de plombier! Enfin, j'essaye d'apprendre à limiter les bêtises que je suis susceptible de faire car on ne devient pas pro en quelques semaines, que les pros se rassurent, je vais avoir un grand besoin de vos conseils avisés!!
J'ai travaillé un peu sur le schéma de plomberie de ma maison, qui sera alimentée, et par le réseau, et par un surpresseur puisant dans un puits (de 4 m qui n'a encore jamais tari).
Mais je ne suis pas très sûr de certains choix.

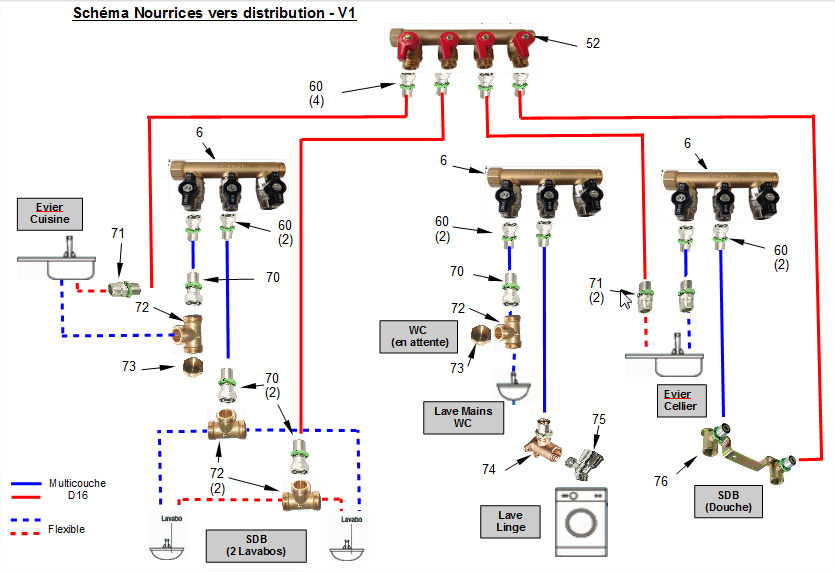

Je vous soumets donc 2 schémas, et la nomenclature.
Merci pour vos commentaires, qui m'aideront à produire un schéma définitif.

Pour info, le multicouche est passé, partout en 16 (pas encore mis pour le ballon d'eau chaude. Je pense trouver du D20, mais si vous me dites que c'est OK avec du D16, je préfère, parce qu'il m'en reste!)
Je n'ai pas encore passé le PE pour les alimentations. Je pense mettre du D25 (j'ai environ 25 m de longueur pour le puits et 35 m pour le réseau). Si vous pensez qu'il faut mieux du D32, pas de soucis, il n'est pas encore acheté!

Voici la nomenclature correspondant aux schémas suivants :
    Désignation                                                   Qté
1    Coude PE D25 M3/4                                                 1
2    Vanne arrêt à boisseau M/F 3/4                           1
3    Réducteur de pression F/F 3/4                              1
4    Compteur M/M 3/4                                              2
5    Clapet anti-pollution M/F 3/4                      1
6    Nourrice F/M 3/4, 3 sorties M 1/2                          3
7    Té F/F/F 3/4                                          1

10    Vanne arrêt à boisseau M/M 3/4                          1
11    Raccord droit multicouche à sertir F 3/4 Dn20      2

20    Vanne arrêt papillon M/M 3/4                      1
21    Porte manomètre M/F 3/4                              1
22    Manomètre                                                  1

30    Raccord droit PE D25 M3/4                               2
31    Vanne arrêt avec purge F/F 3/4                          1
32    Clapet anti-retour F/F 3/4                              1
33    Té M/M/M 3/4                                          1
34    Vanne arrêt avec purge F/F 3/4                          1
35    Vanne arrêt papillon M/F 3/4                      1
36    Coude 90° laiton F/F 3/4                              1

40    Equipement sécurité à prévoir, selon modèle Ballon   1
50    Nourrice F/M 3/4, 4 sorties M 1/2                           1
51    Bouchon M 3/4                                           1
52    Nourrice F/M 3/4, 4 sorties M 1/2                           1
53    Bouchon M 3/4                                           1

60    Raccords droit sertir(TH)  F15/21 Dn16                       10

70    Raccords droit sertir(TH)  F12/17 Dn16                        4
71    Raccords droit sertir(TH)  M 12/17 Dn16                3
72    Té égal à visser laiton M/M/M3/8 (12/17)            4
73    Bouchon laiton à visser F3/8 (12/17)                1
74    applique sertir(TH)  F1/2(15/21) Dn16                         1
75    Robinet Lave linger M1/2  sortie M3/4 (20/27)         1
76    Applique double à sertir pour douche Dn16                1


En vous remerciant encore,

Cordialement
Yaca

Sujets pièces jointes

plomberie-1.jpg, 98.59 kb, 872 x 589
plomberie-1.jpg 98.59 kb, 471 téléchargements depuis. 15-04-2017

plomberie-2.jpg, 88.8 kb, 835 x 572
plomberie-2.jpg 88.8 kb, 325 téléchargements depuis. 15-04-2017

2

Re : Validation d'installation

Dans l'ensemble c'est pas mal.

je ne vais pas corriger les raccords et diamètres de filetages.

Sur le réseau potable.

  • Le diamètre de PE doit être identique a celui de la distribution, normalement 25 pour une maison individuelle.

  • La première chose a poser est une vanne suivie du compteur, suivi du clapet anti-pollution.

  • Puis les éléments de votre choix

Dans la liaison entre les deux réseaux vous devez respecter une déconnexion par sur-verse

Les distributions générales et alimentation du ballon d'eau chaude doit être fait en diamètre 20, tout les reste en diamètre 16.

Avant le chauffe-eau électrique vous devez placer un groupe de sécurité quel que soit le modèle de votre chauffe-eau.


Sur le réseau eau du puits

  • Pour le diamètre du PE tout dépends de la configuration, vous dites que vous avez 30 mètres, croyez vous que le surpresseur va aspirer sur toute cette longueur, choisissez le diamètre en fonction de votre appareil.

  • Le premier élément est une vanne de coupure, suivie de clapet antiretour, suivi de compteur et seulement après la vanne avec purge.

  • Vous avez aussi la possibilité de poser le clapet anti-retour en première position suivi de la vanne a purge, la vanne a purge doit être devant le clapet anti-retour sinon elle ne serviras a rien.

Ma collaboration ne se substitue pas aux DTU relatifs, je ne pourrais être tenu pour responsable en cas de fausse information. Vos travaux dépassent vos capacités, n’hésitez pas a demander un devis: simple, rapide, gratuit et sans engagement.

Re : Validation d'installation

il n'y a pas de disconnecteur sur l'installation ?

4

Re : Validation d'installation

Merci Niel et Theglimmertwins pour vos commentaires, cela m'est d'une grande utilité.

J'ai donc modifié mon 1er schéma, avec les modifs que vous préconisez:

A- Côté réseau
1 -Vanne + compteur+clapet anti-pollution. J'ai remis dans le bon sens!
Question 1 : Est-ce que le réducteur de pression est indispensable? Si oui, en le posant entre mon clapet(3) et ma nourrice (6), est-ce OK?
Q2 : Je vois des réducteurs de pression à 25€, et d'autres 3, 4 ou 5 X plus cher. Lequel choisir? Le moins cher c'est pas fiable? Le prix moyen c'est OK? Comment je me fais une idée? Comment faites-vous, vous les pros?

2 - "Dans la liaison entre les deux réseaux vous devez respecter une déconnexion par sur-verse "
J'ai bien vu cela en faisant mon schéma, mais je n'ai pas compris grand chose! Je crois comprendre qu'on veut éviter la pollution du réseau par mon eau de puits. Le clapet anti pollution (5) empêche bien tout retour aval, non? Alors en quoi un système supplémentaire est-il utile techniquement parlant? Je dis peut être des bêtises, vous allez me le dire!
Autrement, j'ai essayé de voir en quoi la déconnexion par sur-verse consistait, mais je ne pige pas! Est-ce qu'il suffit d'ajouter un "disconnecteur à zone de pression réduite non contrôlable D3/4" quelque part pour que mon installation soit conforme? Où?

B - Coté Surpresseur - Puits

J'ai modifié mon schéma en rajoutant une vanne avec purge en aval du clapet anti retour. Cela me permettra de purger mon circuit surpresseur (pour démonter mon surpresseur par exemple), et de purger mon circuit aval. Je mets une vanne dans un sens, l'autre dans l'autre pour purger . Mais à la réflexion, ce n'est pas utile d'inverser leur sens, si?  C'est OK comme cela?

Bonne soirée et merci pour votre aide.
Yaca

Sujets pièces jointes

plomberie-1-V2.jpg, 93.75 kb, 863 x 587
plomberie-1-V2.jpg 93.75 kb, 290 téléchargements depuis. 17-04-2017

5

Re : Validation d'installation

Bonjour,
Niel, vous préconisez un disconnecteur, et en relisant des fiches techniques, je comprends la sécurité supplémentaire apportée par un disconnecteur.
Si on s'appuie sur mon dernier schéma, il me suffit donc (aux problèmes de filetage M/F que je règlerai avec un changeur de genre) de remplacer mon clapet anti-pollution (n°6) par un disconnecteur de ce type :
Disconnecteur à zone de pression réduite non contrôlable FF3/4" dont la photo est en PJ?
(j'ai choisi ce type car les prix sont X4 si on choisit un modèle à zone contrôlable)
Q1 : Oui ou non?
Question 2 : La partie en dessous permet la purge et nécessite donc une évacuation en PVC vers le réseau eau usée, n'est-ce pas?
Q2 : Oui ou non?

Merci pour vos commentaires, même très courts, j'ai conscience que vous êtes très sollicité, et je vous remercie encore pour le temps passé à aider des néophytes.

Très cordialement
Yaca

Sujets pièces jointes

disconnecteur.jpg, 13.46 kb, 279 x 268
disconnecteur.jpg 13.46 kb, 257 téléchargements depuis. 21-04-2017

6

Re : Validation d'installation

theglimmertwins a écrit:

il n'y a pas de disconnecteur sur l'installation ?

Tout a fait il manque la dis-connexion par sur-verse, entre les deux réseaux → https://plombiers-reunis.com/topic1143- … avoir.html

Le disconnecteur que vous présentez se monte sur le remplissage des installation individuelles de chauffage.
