Sujet : Avis sur plans réseau chauffage multicouche

Bonjour à tous,
il y a 1 an j'ai bénéficié de vos conseils pour mon installation sanitaire en multicouche, cette année je rénove mon installation chauffage !

Je garde les radiateurs et emplacements d'origine (fonte et acier ou alu) et je rajoute 2 radiateurs au 2e étage, ainsi que 2 radiateurs en RDC (tout à droite sur le plan).

Pour estimer les puissances je me suis basé sur ce site pour les fontes : http://www.radiateurfonte.com/radiateur … siques.php et des articles en GSB pour les autres.

A partir des infos glanées sur le forum, j'ai établi 2 plans.
Le premier est plus pratique car tout est sur la même ligne, le second par contre me permet l’économie de l'achat de multicouche 20/26, et de tout faire en 12/16 et 16/20.

La partie gauche de la maison correspond à l'existant, circuit à rénover + ajout de 2 radiateurs au 2e.
La partie droite correspond à du neuf, ici j'en profite pour séparer tous mes radiateurs sur la nourrice, ce qui me permet de faire les travaux au fur et à mesure !

Quel est selon vous le schéma le plus viable, et y'a t'il des choses qui vous sautent aux yeux (diamètres, astuces...) ?

Merci beaucoup pour votre aide !

Yann

Sujets pièces jointes

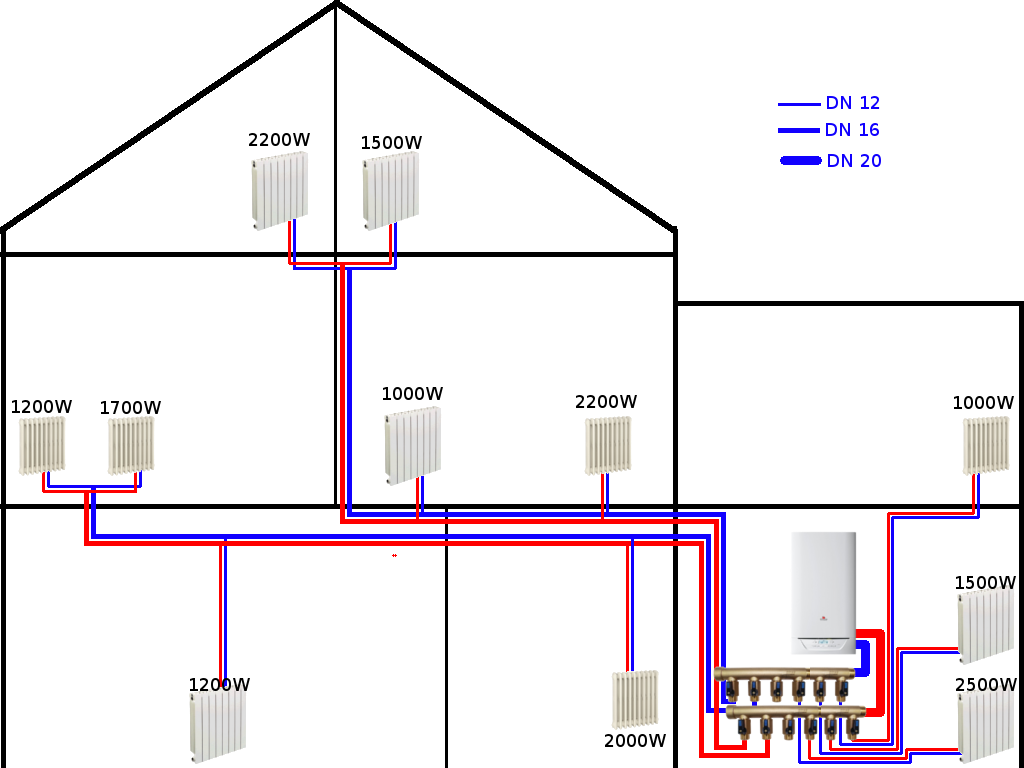

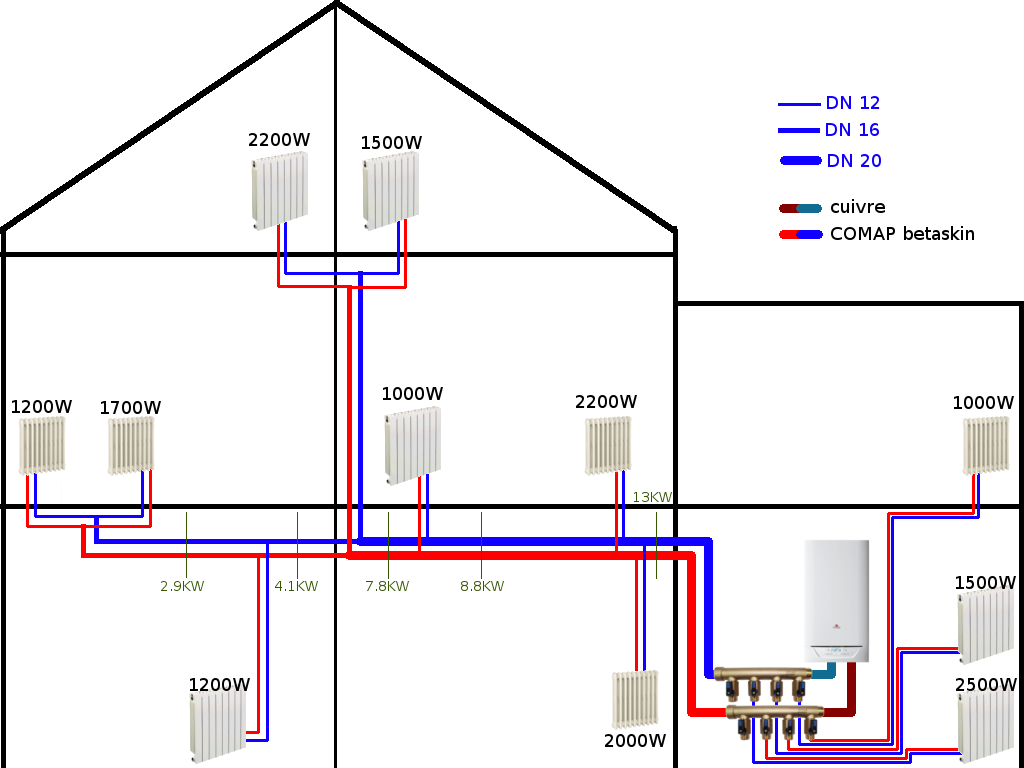

chauffage D26 Tés.png, 81.08 kb, 1024 x 768
chauffage D26 Tés.png 81.08 kb, 1009 téléchargements depuis. 08-06-2018

chauffage MAJ 2018.png, 75.07 kb, 1024 x 768
chauffage MAJ 2018.png 75.07 kb, 535 téléchargements depuis. 08-06-2018

Citer Message 1

  • PUB

2 Réponse de X-Niel

  • X-Niel
  • X-Niel
  • Maître Plombier
  • Déconnecté
  • Inscrit : 25-01-2013
  • Messages : 3 613

Re : Avis sur plans réseau chauffage multicouche

Bonjour.

A vrai dire le second schéma est mieux car il permets de séparer chaque niveau et donc de l'isoler si besoin, il est plus confortable.

Niveau fonctionnement le premier schéma est mieux pour la circulation et beaucoup plus économe en materiel.

A vous de voir lequel vous convient le mieux.

Ma collaboration ne se substitue pas aux DTU relatifs, je ne pourrais être tenu pour responsable en cas de fausse information. Vos travaux dépassent vos capacités, n’hésitez pas a demander un devis: simple, rapide, gratuit et sans engagement.

Citer Message 2

3 Réponse de YS

  • YS
  • Echelon I
  • Déconnecté
  • Inscrit : 22-08-2017
  • Messages : 18

Re : Avis sur plans réseau chauffage multicouche

Bonjour,
désolé de répondre si tard, mais c’était pour vous remercier pour votre réponse.
Qui d'ailleurs me conforte dans le choix du schéma 2.. qui utilise plus de tube, mais qui me permet d’éviter l'achat de tube en 26 !

Autre question : qu'en est il de la problématique du mélange de métaux pour mon réseau : tuyaux en cuivre, connectique en laiton, radiateur en fonte, acier et ou alu ?
Y'a til un risque réel ?

Merci par avance,

Citer Message 3

4 Réponse de Darius

  • Darius
  • Maître Plombier
  • Déconnecté
  • Inscrit : 28-02-2018
  • Messages : 2 641

Re : Avis sur plans réseau chauffage multicouche

Vous pouvez mélanger tous ce que vous voulez sauf métaux galvanisés et aluminium qui sont la source des effet pile sur les installations.

Ajouter tout de même de l'inhibiteur de corrosion a votre installation.

Nouveau: demander un devis: simple, rapide, gratuit et sans engagement.

Citer Message 4

5 Réponse de YS

  • YS
  • Echelon I
  • Déconnecté
  • Inscrit : 22-08-2017
  • Messages : 18

Re : Avis sur plans réseau chauffage multicouche

Bonjour à tous,
C'est la dernière ligne droite avant l'installation.. et là me vient un doute :
Les sorties chauffage de ma chaudière sont en 16/18, y compris les premiers mètres en cuivre sur lesquels je viendrai raccorder mon réseau en multicouche.

Du coup, ya t-il un intérêt à partir sur plusieurs circuits en 16/20 alors que c'est la sortie de la chaudière qui va limiter le débit..?

Merci

PS:

Ajouter tout de même de l'inhibiteur de corrosion a votre installation.

Comment procéder ? big_smile

Citer Message 5

6 Réponse de YS

  • YS
  • Echelon I
  • Déconnecté
  • Inscrit : 22-08-2017
  • Messages : 18

Re : Avis sur plans réseau chauffage multicouche

Bonjour à tous,
je me permets un petit up..je sais que c'est les vacances mais cette question du diamètre de la sortie me taraude quand meme...

merci et bonnes vacances à tous !

Citer Message 6

7 Réponse de X-Niel

  • X-Niel
  • X-Niel
  • Maître Plombier
  • Déconnecté
  • Inscrit : 25-01-2013
  • Messages : 3 613

Re : Avis sur plans réseau chauffage multicouche

L'inhibiteur est un liquide que vous ajoutez a votre installation. Il y a un article sur le blog qui explique.

https://blogs.plombiers-reunis.com/chau … ffage.html

https://blogs.plombiers-reunis.com/chau … apres.html
