Sujet : Branchement chaudière fioul en monotube

Bonjour
Je vais acheter d'occasion une chaudière fioul idéal standard geodis 25kw pour faire l'ecs d'un gîte 12 personnes
Elle sera a environ 20m d'une cuve utilisée déjà pour la chaudière de ma maison
Je souhaite faire une connexion monotube.
Pouvez vous m'aider pour la section du cuivre entre chaudière et cuve, s'il y a des modifs à faire sur la chaudière car elle était en bitube....
Merci pour votre aide.

vous ne trouvez pas la réponse a votre question malgré la richesse de ces forums? Demandez un devis! Simple gratuit et sans engagement.

2

Re : Branchement chaudière fioul en monotube

Pour ma part je ne peux pas vous aider, attendez que Sergio passe par la, il est fort dans ce domaine.

3 Dernière modification par Dani (07-12-2021 17:11:05)

Re : Branchement chaudière fioul en monotube

bonjour

je pense qu'avec un circuit en cuivre 8/10 mm ça serait bien, surtout que c'est en monotube.

il y a deux possibilités, boucler sur la pompe ou boucler sur un module avant le filtre
suivant
la configuration de la situation de la cuve (enterrée ou en hauteur)
le passage des canalisations (int ou ext) la viscosité change
la puissance du bruleur, dans votre cas c'est 25kw ( le PCI du fioul est de 10kw par litre)

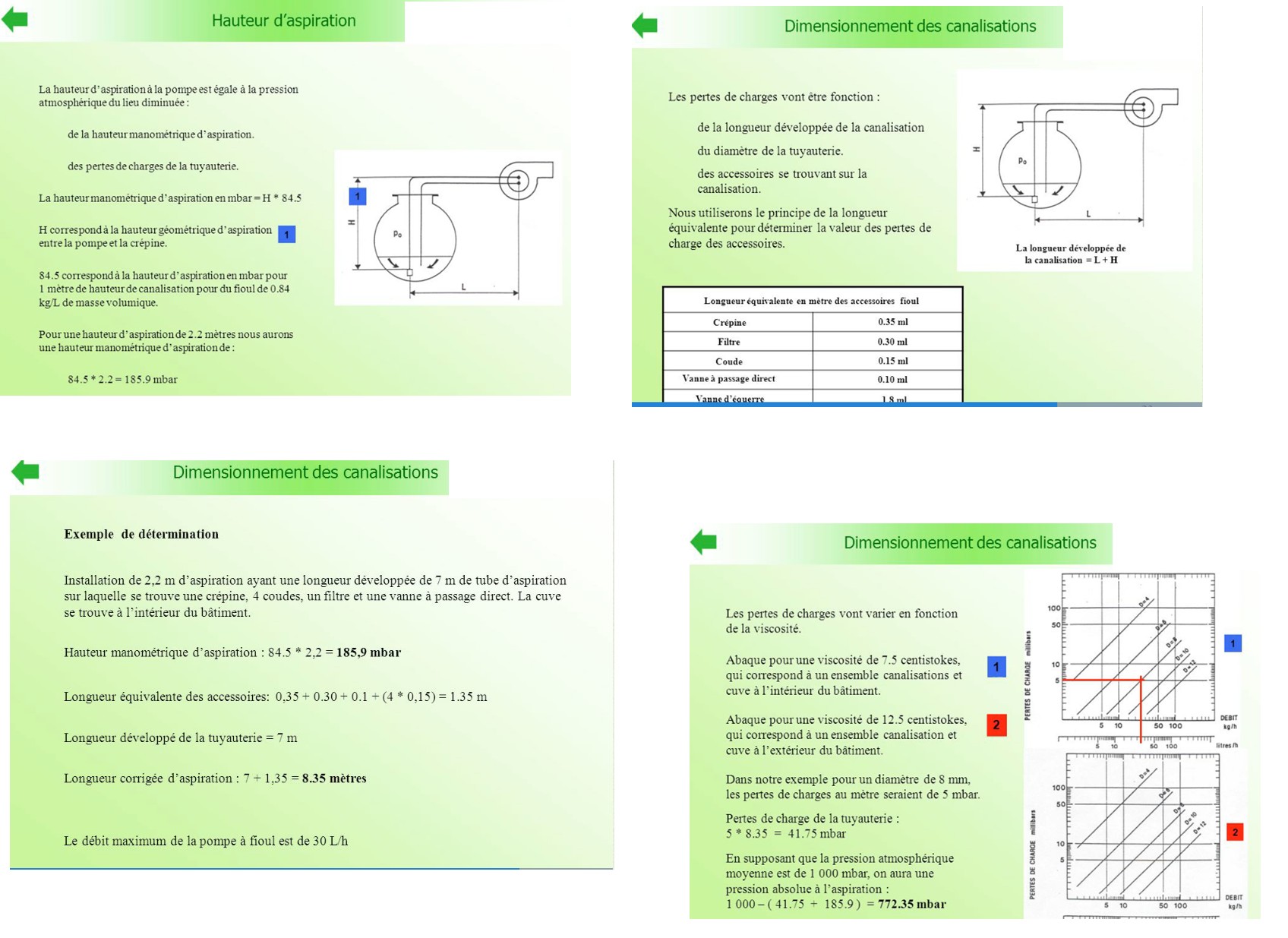

voici des éléments pour info et calcul

Modération = Traitement de l'image en vue de l'agrandir.

Sujets pièces jointes

calcul diamètre tuyauterie fioul.jpg, 297.78 kb, 1696 x 1235
calcul diamètre tuyauterie fioul.jpg 297.78 kb, 52 téléchargements depuis. 07-12-2021

JR

Re : Branchement chaudière fioul en monotube

Bonjour
Merci pour les infos.
La cuve est a 20m de la chaudière non enterrée en extérieur. Les canalisations seront dehors aussi en fait dans la cave non chauffée.
La chaudière sera a 2 ou 3m sous la cuve.
Voilà les indications
Pour le calcul?'?

5

Re : Branchement chaudière fioul en monotube

bonjour
comme je l'ai dit, passez en cuivre 8/10
