Sujet : Chaudière Saunier Duval Themaplus condens F25 et thermostat RTH6580WF

Bonjour,
J'ai une chaudière SAUNIER DUVAL Themaplus condens F25 (eau chaude sanitaire et chauffage) a la maison de mon papa qui n'y habite plus.
Actuellement j'ai un thermostat d'ambiance programmable alimenté par piles.

Je voudrais pouvoir déclencher cette chaudiere à distance via la box internet avant d'aller dans cette maison.
En fouillant, j'ai trouvé le Thermostat Honeywell RTH6580WF  qui me paraît très intéressant ( programmation et wifi) et rapport qualité /prix tres acceptable.

Pouvez-vous me dire svp si ce thermostat est compatible ?
Étant novice, comment faudrait-il brancher ces 2 équipements ?
Dois-je installé  un transfo 220/24 volt pour alimenter le thermostat ?
Si vous avez d'autres propositions a un cout acceptable, je suis bien sûr preneur

Ci-joint les schémas électrique de la chaudière et du thermostat (a priori alimenté en 24 volts).
Merci beaucoup de votre aide precieuse.
Bonne soirée,
Thierry

Sujets pièces jointes

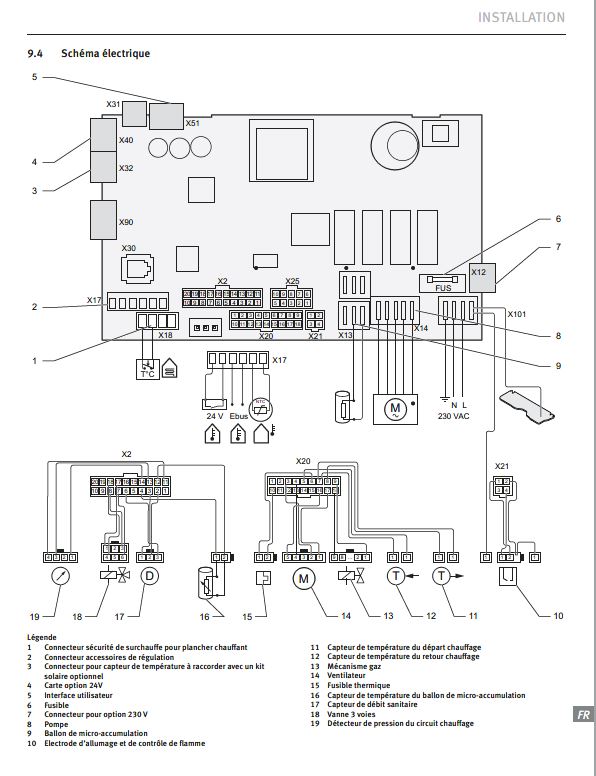

F25 schema electrique.JPG, 80.88 kb, 596 x 776
F25 schema electrique.JPG 80.88 kb, 150 téléchargements depuis. 04-12-2021

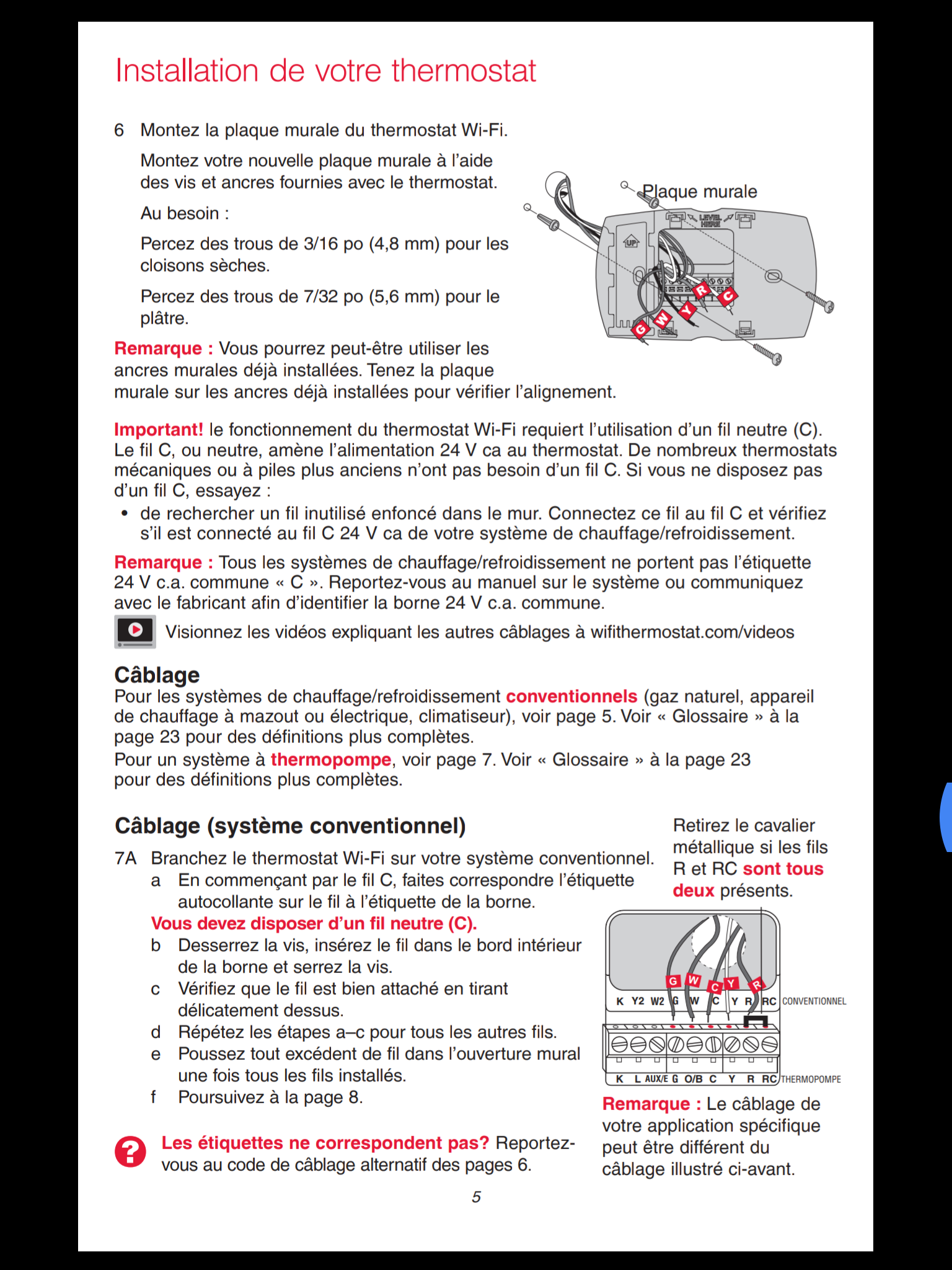

Screenshot_20211204-184424.png, 1.04 mb, 1536 x 2048
Screenshot_20211204-184424.png 1.04 mb, 155 téléchargements depuis. 04-12-2021

Citer Message 1

  • PUB

2 Réponse de Darius

  • Darius
  • Maître Plombier
  • Déconnecté
  • Inscrit : 28-02-2018
  • Messages : 2 602

Re : Chaudière Saunier Duval Themaplus condens F25 et thermostat RTH6580WF

Les borniers sur les chaudières sont les suivants.

Si votre thermostat est un thermostat basic ON / OFF: vous le branchez sur les connecteur X17 a la place du pont 24V
Si votre thermostat est Opentherm vous le branchez sur le connecteur x17 sur les borniers Ebus

Dans les deux cas pas de sens des fils a respecter sur la chaudière.

Nouveau: demander un devis: simple, rapide, gratuit et sans engagement.

Citer Message 2

3 Réponse de tlolo13 Dernière modification par tlolo13 (05-12-2021 07:08:08)

  • Inscrit : 04-12-2021
  • Messages : 3

Re : Chaudière Saunier Duval Themaplus condens F25 et thermostat RTH6580WF

Bonjour,

Merci pour cette 1ere réponse.

Comprenez-vous comme moi que le thermostat doit être alimenté en 24 Volts ?
Pensez vous qu'il serait possible de récupérer cette alimentation au niveau de la carte option X40 (si elle est installée ) au niveau de la chaudière (voir schéma electrique de la chaudiete - repère 4) ?

Citer Message 3

4 Réponse de Darius

  • Darius
  • Maître Plombier
  • Déconnecté
  • Inscrit : 28-02-2018
  • Messages : 2 602

Re : Chaudière Saunier Duval Themaplus condens F25 et thermostat RTH6580WF

Bonjour.

Non il n'es pas possible d'alimenter le thermostat avec les 24V de la boucle.
En réalité vous branchez le thermostat a la place d'un shunt electrique dans lequel passe un courant de 24V. Quand la thermostat est en demande le contact se ferme et le courant passe, donc la chaudière fonctionne en mode chauffage, a  contrario si le thermostat n'est pas en demande le contact s'ouvre et le courant de 24V ne passe plus et la chaudière arrête le mode chauffage.

Pour l'alimentation electrique du relais, personnellement je préfère la prendre au même endroit que la chaudière sur une prise si possible, mais sinon il y a une alimentation de 230V pour des options, sur le connecteur X12 (repère n°7) juste a coté du fusible.

Nouveau: demander un devis: simple, rapide, gratuit et sans engagement.

Citer Message 4

5 Réponse de 45Jose Dernière modification par 45Jose (05-12-2021 18:40:13)

  • 45Jose
  • Maître Plombier
  • Déconnecté
  • Inscrit : 08-09-2014
  • Messages : 2 951

Re : Chaudière Saunier Duval Themaplus condens F25 et thermostat RTH6580WF

bonjour

c'est étonnant qu'actuellement ça fonctionne avec un simple thermostat à contact sec, ou alors il est branché sur X18 à la place du thermostat de surchauffe?
