Sujet : Fuite d'eau chaudière Chaffauteau

Bonjour à tous,

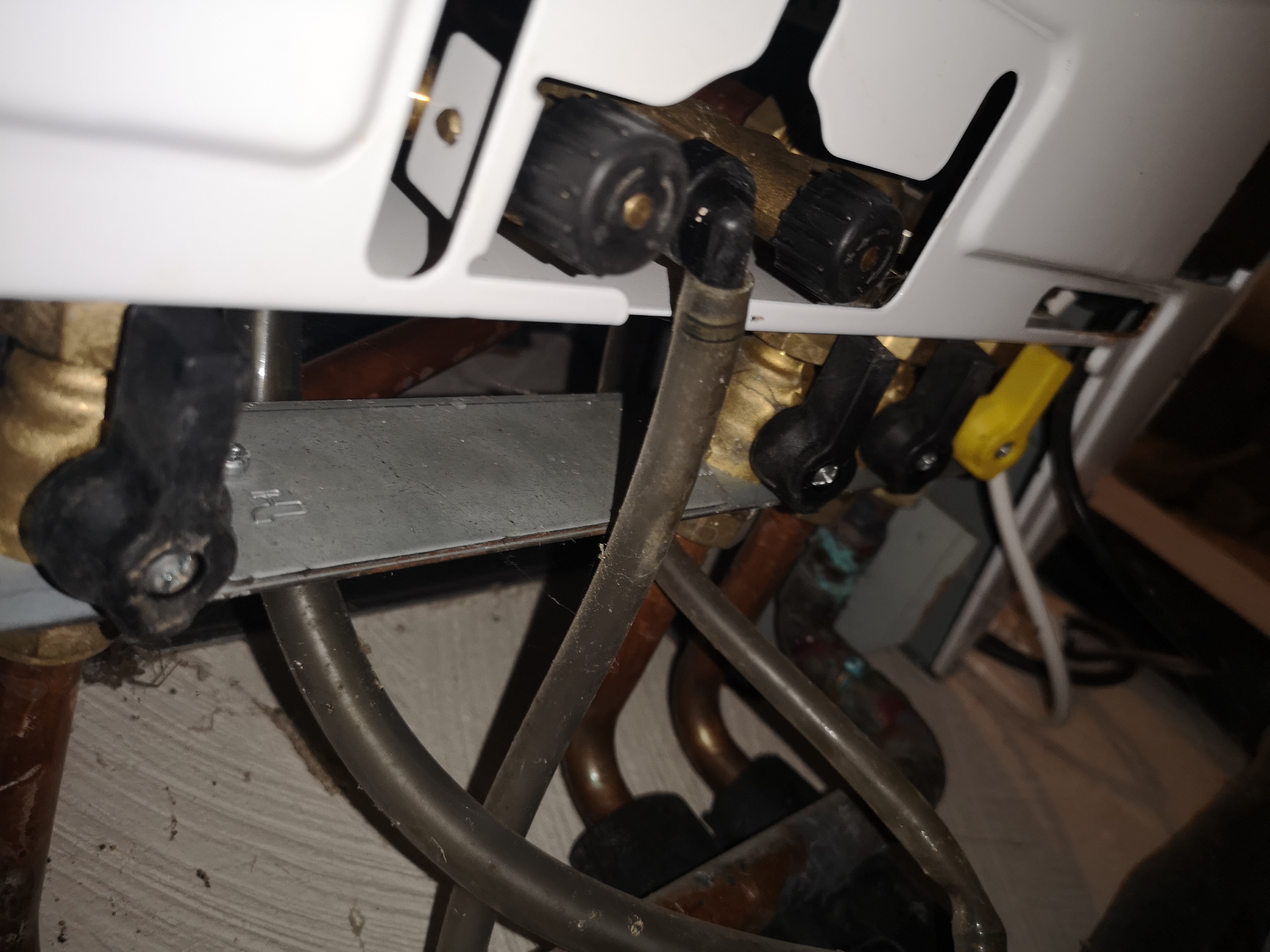

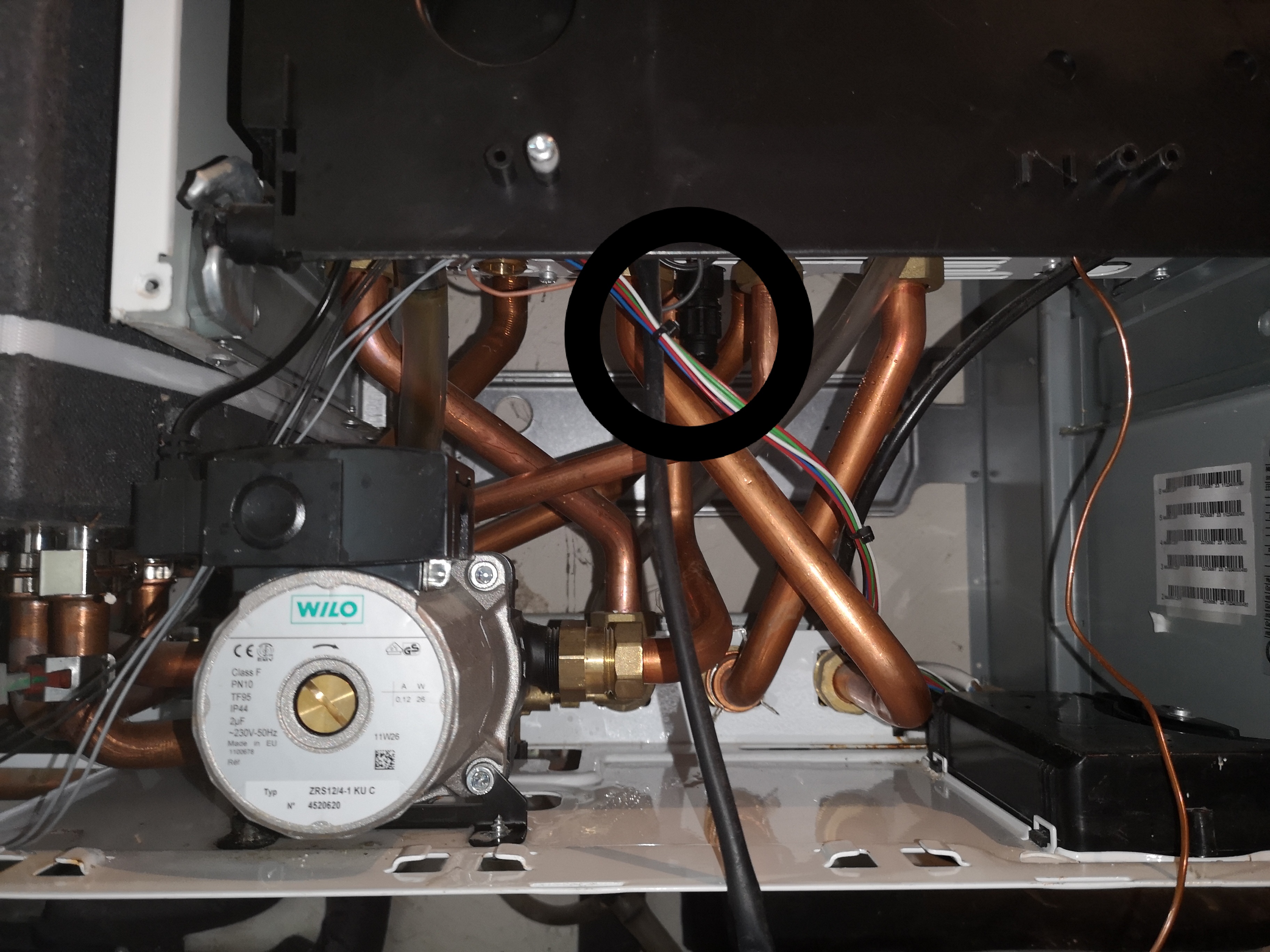

J'ai une fuite en goutes à goutes ( Voir photos)

La chaudière fonctionne cependant normalement... Juste une petite baisse de pression de temps à autres ( chose qui arrivé déjà avant la fuite)

J'ai purger le système, rien n'y fais.
Le goutes a goutes semble plus présent en période de chauffe de la chaudière.


Avez vous donc des pistes pour expliqué cette perte d'eau ?

Sujets pièces jointes

IMG_20210519_152357.jpg, 1.8 mb, 2736 x 3648
IMG_20210519_152357.jpg 1.8 mb, 168 téléchargements depuis. 19-05-2021

IMG_20210519_154557.jpg, 2.42 mb, 2736 x 3648
IMG_20210519_154557.jpg 2.42 mb, 158 téléchargements depuis. 19-05-2021

Citer Message 1

  • PUB

  • Inscrit : 19-05-2021
  • Messages : 14

Re : Fuite d'eau chaudière Chaffauteau

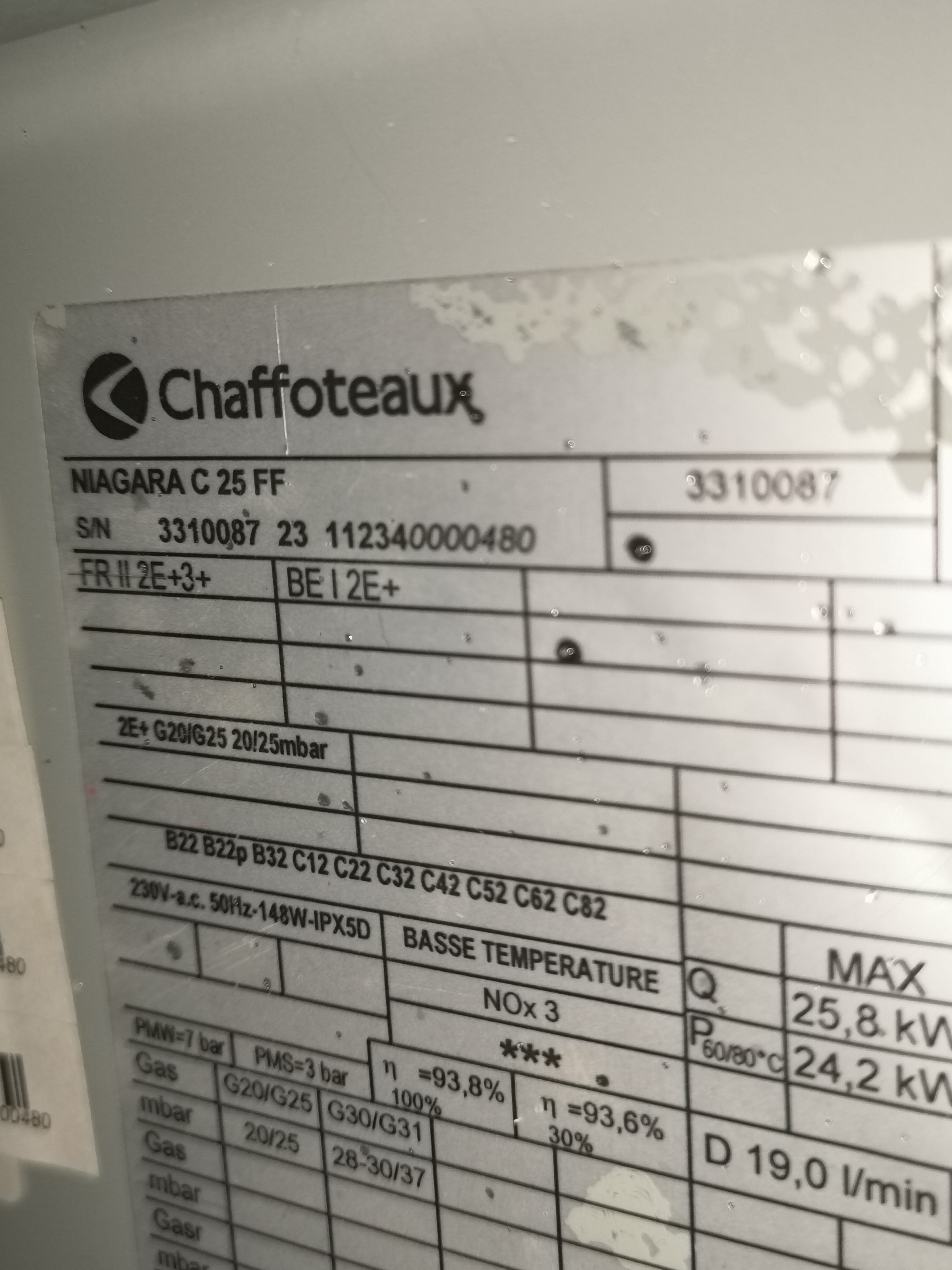

Je vous ajoute une vue global pour mieux situé la fuite.
Les photos sont en cours de téléchargement

Sujets pièces jointes

IMG_20210519_154626.jpg, 2.5 mb, 3648 x 2736
IMG_20210519_154626.jpg 2.5 mb, 145 téléchargements depuis. 19-05-2021

Citer Message 2

  • Inscrit : 04-01-2017
  • Messages : 1 581

Re : Fuite d'eau chaudière Chaffauteau

Bonjour,

On ne voit pas les gouttes, mais il semble qu'il manque un tube pour récupérer les condensats de la combustion.

Votre chaudière basse température brûle du gaz (le carburant) en présence d'oxygène (le comburant) .

Gaz = méthane ou butane ou propane  soit chimiquement : CH4 ou C2H6 ou C3H8
Air contenant l'Oxygène : O2

La combustion recombine les atomes en : CO + H2O soit monoxyde de carbone +eau .

On le voit à la sortie des pots d'échappement des voitures. Si l'atmosphère est froide ou humide, l'eau se présente sous forme de gouttes (s'il fait chaud ou sec, c'est de la vapeur d'eau) .

En cette période froide et humide, la vapeur d'eau se condense avant d'entrer dans le conduit d'évacuation, ce qui est particulièrement vrai avec une chaudière en mode chauffage qui fonctionne à basse température.
Normalement, un tube évacue les condensats vers l'égout.

Citer Message 3

  • Inscrit : 19-05-2021
  • Messages : 14

Re : Fuite d'eau chaudière Chaffauteau

Bonjour à vous & merci à vous de m'accorder de votre temps !

J'ai effectivement pensé à ça dans un premiers temps mais deux choses :

Premièrement, il semble déjà y avoir ce dispositif d'évacuation ( 3 durites d'évacuation) qui elle en revanche n'ont absolument jamais coulé. Pas liquide en tout cas ! Donc....

Second point, cette anomalie à vue le jours depuis les beau jours finalement !  Elle n'a jamais coulé en en pleins hiver par temps très humides...

Donc je sais pas...

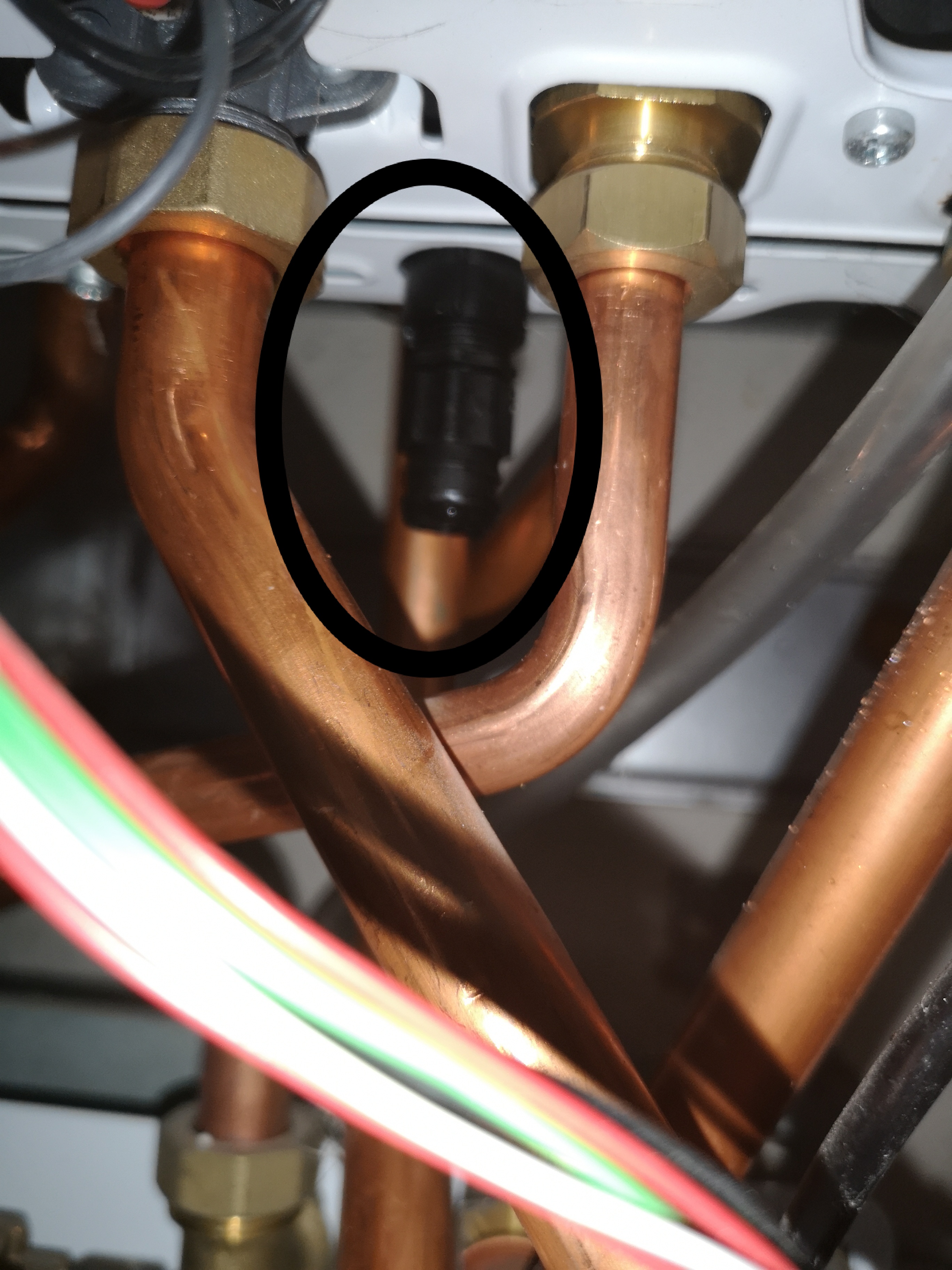

En revanche, cette fameuse pièce semble pourtant être pensé pour accueillir une durite d'évacuation...

Donc je n'y comprend rien

Sujets pièces jointes

IMG_20210520_155422.jpg, 2.09 mb, 3648 x 2736
IMG_20210520_155422.jpg 2.09 mb, 157 téléchargements depuis. 20-05-2021

IMG_20210520_155549.jpg, 2.32 mb, 2736 x 3648
IMG_20210520_155549.jpg 2.32 mb, 152 téléchargements depuis. 20-05-2021

Citer Message 4

  • Inscrit : 19-05-2021
  • Messages : 14

Re : Fuite d'eau chaudière Chaffauteau

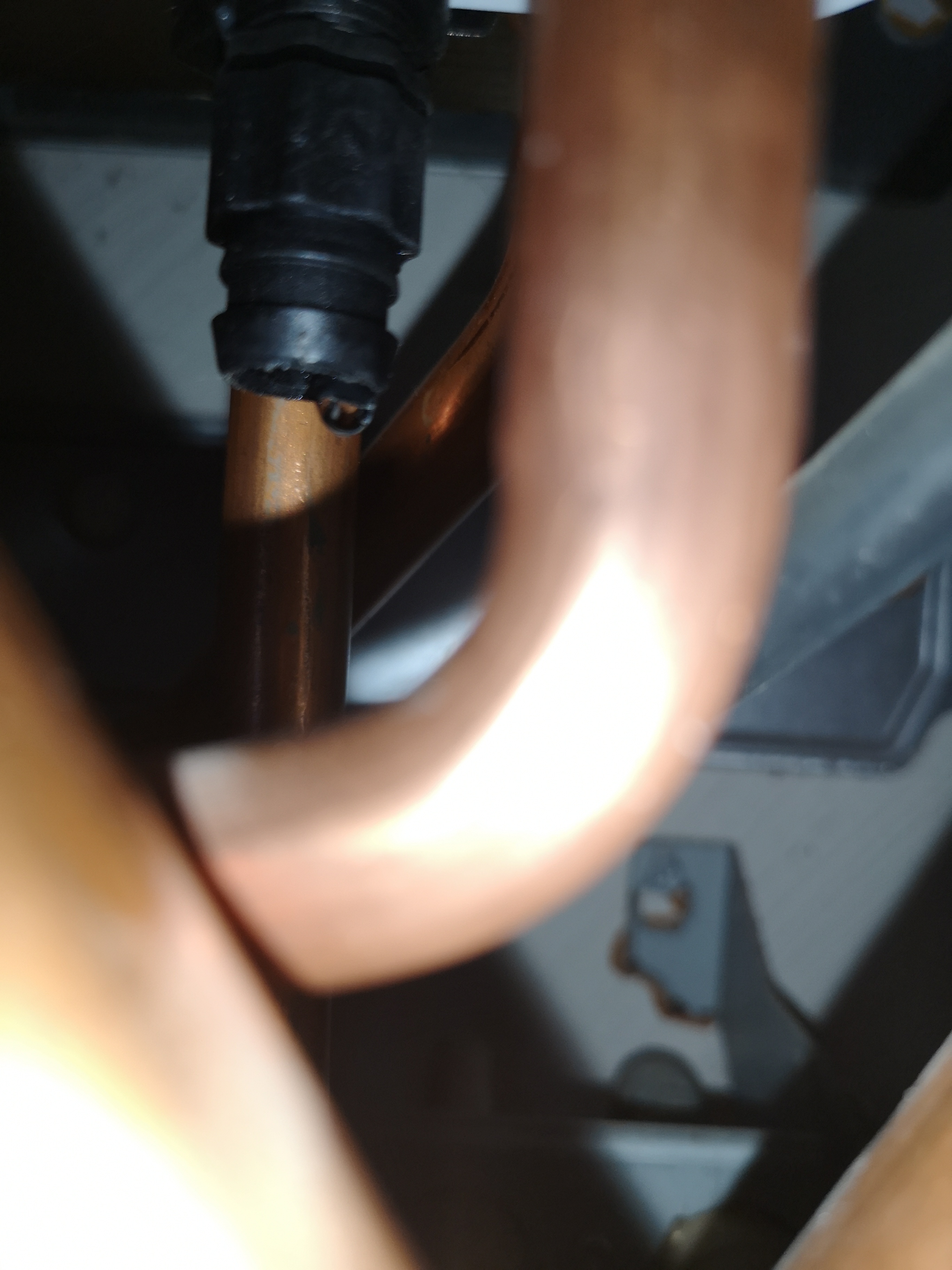

La fameuse goûte en PJ !

Sujets pièces jointes

IMG_20210520_155522.jpg, 1.85 mb, 2736 x 3648
IMG_20210520_155522.jpg 1.85 mb, 148 téléchargements depuis. 20-05-2021

Citer Message 5

6 Réponse de 45Jose Dernière modification par 45Jose (20-05-2021 18:03:06)

  • 45Jose
  • Maître Plombier
  • Déconnecté
  • Inscrit : 08-09-2014
  • Messages : 2 952

Re : Fuite d'eau chaudière Chaffauteau

bonjour

il y a 3 éléments qui doivent être raccordés à la vidange

soupape ecs
soupape chauffage
récupération des condensats conduit de ventouse

l'autre possibilité c'est que les vannes de vidange des ballons soient reliées ensemble vers  cette sortie en cas de besoin, et une des vannes perd un peu d'eau. ( en fait non, les ballons ecs sont plus bas)
il y a aussi une autre vanne de vidange sur le by pass chauffage

JR

Citer Message 6

7 Réponse de Guilhem77 Dernière modification par Guilhem77 (20-05-2021 18:57:11)

  • Inscrit : 19-05-2021
  • Messages : 14

Re : Fuite d'eau chaudière Chaffauteau

Bonjour,

J'ai bien a l'heure actuel 3 éléments qui sont raccordés à la vidange.

Cette partie (qui fuie donc) n'a rien à voir avec une quelconque vidange ou évacuation de gaz...

À quoi sert donc cette fichu pièce qui goutes...

Merci pour votre apport.

Citer Message 7

8 Réponse de Darius

  • Darius
  • Maître Plombier
  • Déconnecté
  • Inscrit : 28-02-2018
  • Messages : 2 643

Re : Fuite d'eau chaudière Chaffauteau

Bonjour Guillem.
Pour ma part je ne connais pas bien les chauffoteaux et pourri (rires).
Pouvez vous basculer le panneau de commande vers l'avant pour voir ou cette pièce va récupérer l'eau.

Votre chaudière est une basse température mais pas une condensation, donc les raccordements prévus sont déjà raccordés.
Toutefois au vu de la pièce qui goutte tout porte a croire qu'il s'agit d'un entonnoir de vidange permettant de vidanger quelque chose (peut être le ballon de stockage) , sa forme laisse croire qu'on peut poser un tuyau pour évacuer l'eau.

Il y a bien un récupérateur de condensats au dessus de la chambre de combustion mais l'éclaté que je possède n'est pas assez détaillé pour voir ou il va.

Il serais intéressant de mettre la chaudière en veille, l'ouvrir et basculer le panneau pour faire des photos ou une inspection plus approfondie.

Nouveau: demander un devis: simple, rapide, gratuit et sans engagement.

Citer Message 8

  • Inscrit : 19-05-2021
  • Messages : 14

Re : Fuite d'eau chaudière Chaffauteau

Bonjour Darius,

Je vous transmet ma photo demain sans faute !
On va finir par élucidé l'histoire !

Merci !



Darius a écrit:

Bonjour Guillem.
Pour ma part je ne connais pas bien les chauffoteaux et pourri (rires).
Pouvez vous basculer le panneau de commande vers l'avant pour voir ou cette pièce va récupérer l'eau.

Votre chaudière est une basse température mais pas une condensation, donc les raccordements prévus sont déjà raccordés.
Toutefois au vu de la pièce qui goutte tout porte a croire qu'il s'agit d'un entonnoir de vidange permettant de vidanger quelque chose (peut être le ballon de stockage) , sa forme laisse croire qu'on peut poser un tuyau pour évacuer l'eau.

Il y a bien un récupérateur de condensats au dessus de la chambre de combustion mais l'éclaté que je possède n'est pas assez détaillé pour voir ou il va.

Il serais intéressant de mettre la chaudière en veille, l'ouvrir et basculer le panneau pour faire des photos ou une inspection plus approfondie.

Citer Message 9

  • Inscrit : 04-01-2017
  • Messages : 1 581

Re : Fuite d'eau chaudière Chaffauteau

Bonjour,

Ruajose écrit qu'il existe une récupération des condensats avant la sortie des gaz de combustion dans le conduit d'évacuation.

De quel type de conduit d'évacuation est équipée votre installation? - Cheminée verticale avec sortie au dessus du toit ou ventouse latérale.

C'est le printemps et les oiseaux et chauves-souris construisent, les guêpes et abeilles aussi et l'année est particulièrement faste en essaims.
Pour peu qu'une bestiole ou un groupe ait utilisé votre cheminée/conduit d'évacuation comme logement, les résidus de combustion condensent là où  ils ne devraient pas.
Normalement, dans ces conditions, les sécurités s'arment mais ce n'est pas une certitude.

Citer Message 10
