Re : Fuite d'eau chaudière Chaffauteau

Bonjour,

C'est une ventouse latéral. Je contrôle ce soir si quelqu'un s'y trouve !



protestant90 a écrit:

Bonjour,

Ruajose écrit qu'il existe une récupération des condensats avant la sortie des gaz de combustion dans le conduit d'évacuation.

De quel type de conduit d'évacuation est équipée votre installation? - Cheminée verticale avec sortie au dessus du toit ou ventouse latérale.

C'est le printemps et les oiseaux et chauves-souris construisent, les guêpes et abeilles aussi et l'année est particulièrement faste en essaims.
Pour peu qu'une bestiole ou un groupe ait utilisé votre cheminée/conduit d'évacuation comme logement, les résidus de combustion condensent là où  ils ne devraient pas.
Normalement, dans ces conditions, les sécurités s'arment mais ce n'est pas une certitude.

Citer Message 11

  • PUB

12 Réponse de 45Jose Dernière modification par 45Jose (21-05-2021 19:12:48)

  • 45Jose
  • Maître Plombier
  • Déconnecté
  • Inscrit : 08-09-2014
  • Messages : 2 952

Re : Fuite d'eau chaudière Chaffauteau

bonjour

je pense que les 3 tuyaux translucides qui sont déjà raccordés sont, les soupapes et les condensats, ces 3 éléments fonctionnent automatiquement.
il faut chercher ce qui peut se vidanger manuellement en ouvrant une vanne et qui s'écoule en cas de besoin par cet embout qu'on raccorder avec un tuyau souple pour évacuer l'eau

Sujets pièces jointes

Attachment icône niagara.png 1.68 mb, 61 téléchargements depuis. 21-05-2021

JR

Citer Message 12

  • Inscrit : 19-05-2021
  • Messages : 14

Re : Fuite d'eau chaudière Chaffauteau

Bonjour !..

En voilà une bonne idée !
Je rentre finalement  pas à la maison avant dimanche, je test en rentrant !
Merci pour votre contribution !

Je vous donne vite des nouvelles !
Merci à tous ^^

RUAJOSE a écrit:

bonjour

je pense que les 3 tuyaux translucides qui sont déjà raccordés sont, les soupapes et les condensats, ces 3 éléments fonctionnent hors automatiquement.
il faut chercher ce qui peut se vidanger manuellement en ouvrant une vanne et qui s'écoule en cas de besoin par cet embout qu'on raccorder avec un tuyau souple pour évacuer l'eau

Citer Message 13

  • Inscrit : 19-05-2021
  • Messages : 14

Re : Fuite d'eau chaudière Chaffauteau

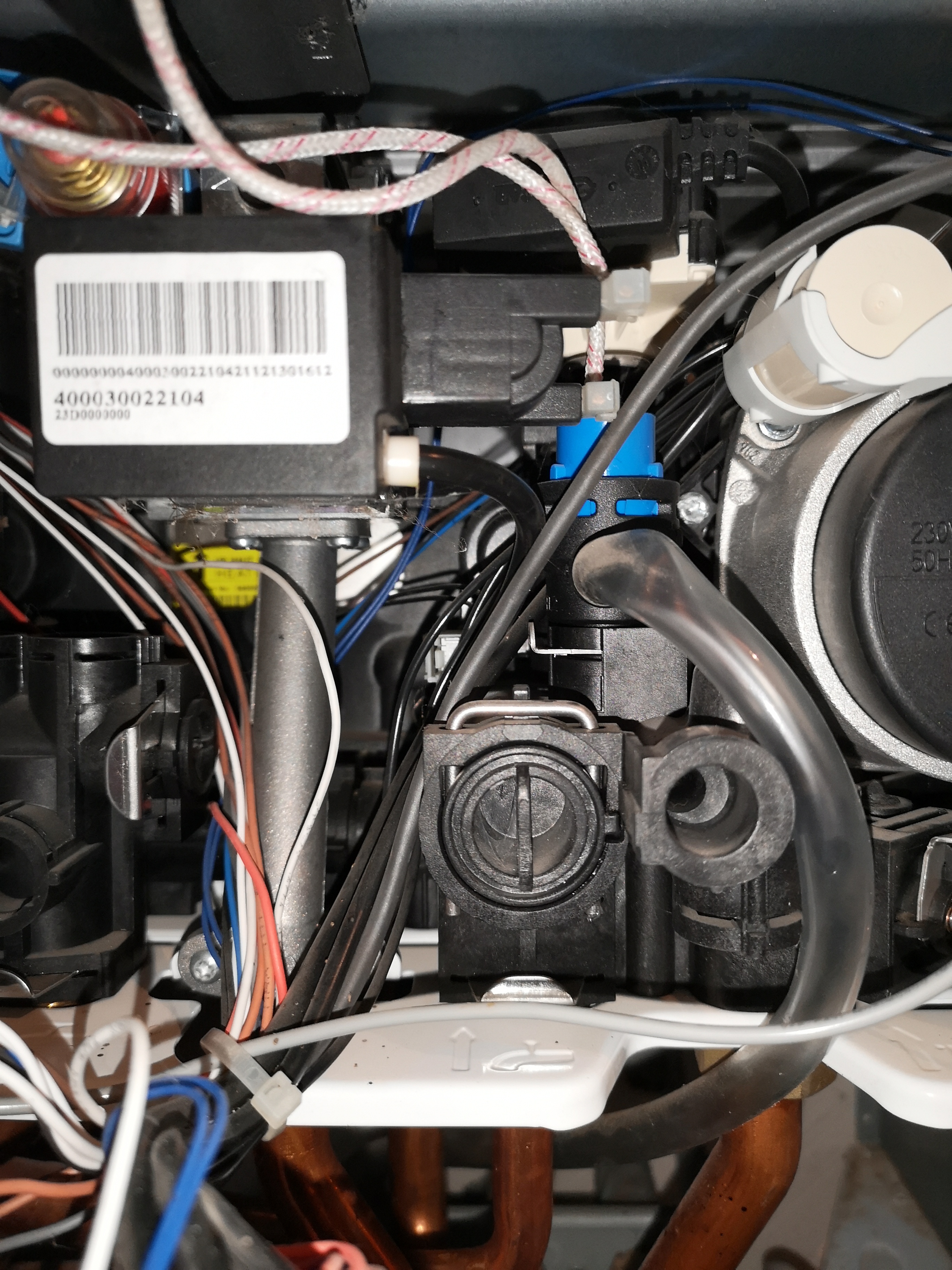

Bonjour, voici la photo de la partie haute au dessus de cette "évacuation"
Si vous arrivé à y voir clair.....


À noté, un nouveau symptômes... Une perte de pression ( 1 bars sur 15 jours)..
Je suis obligé de la recharger manuellement.
J'ai essayé d'ouvrir toutes les vannes une à une, aucune n'a d'action sur l'écoulement...


Guilhem77 a écrit:

Bonjour Darius,

Je vous transmet ma photo demain sans faute !
On va finir par élucidé l'histoire !

Merci !



Darius a écrit:

Bonjour Guillem.
Pour ma part je ne connais pas bien les chauffoteaux et pourri (rires).
Pouvez vous basculer le panneau de commande vers l'avant pour voir ou cette pièce va récupérer l'eau.

Votre chaudière est une basse température mais pas une condensation, donc les raccordements prévus sont déjà raccordés.
Toutefois au vu de la pièce qui goutte tout porte a croire qu'il s'agit d'un entonnoir de vidange permettant de vidanger quelque chose (peut être le ballon de stockage) , sa forme laisse croire qu'on peut poser un tuyau pour évacuer l'eau.

Il y a bien un récupérateur de condensats au dessus de la chambre de combustion mais l'éclaté que je possède n'est pas assez détaillé pour voir ou il va.

Il serais intéressant de mettre la chaudière en veille, l'ouvrir et basculer le panneau pour faire des photos ou une inspection plus approfondie.

Sujets pièces jointes

IMG_20210525_154929.jpg, 2.98 mb, 2736 x 3648
IMG_20210525_154929.jpg 2.98 mb, 119 téléchargements depuis. 25-05-2021

Citer Message 14

  • Inscrit : 19-05-2021
  • Messages : 14

Re : Fuite d'eau chaudière Chaffauteau

Bonjour, aucune vanne n'a d'impact sur l'écoulement...

Citer Message 15

  • Inscrit : 19-05-2021
  • Messages : 14

Re : Fuite d'eau chaudière Chaffauteau

Bonjour,

Aucune traces de vie dans le conduit d'évacuation.
Merci quand même pour votre apport !


Guilhem77 a écrit:

Bonjour,

C'est une ventouse latéral. Je contrôle ce soir si quelqu'un s'y trouve !



protestant90 a écrit:

Bonjour,

Ruajose écrit qu'il existe une récupération des condensats avant la sortie des gaz de combustion dans le conduit d'évacuation.

De quel type de conduit d'évacuation est équipée votre installation? - Cheminée verticale avec sortie au dessus du toit ou ventouse latérale.

C'est le printemps et les oiseaux et chauves-souris construisent, les guêpes et abeilles aussi et l'année est particulièrement faste en essaims.
Pour peu qu'une bestiole ou un groupe ait utilisé votre cheminée/conduit d'évacuation comme logement, les résidus de combustion condensent là où  ils ne devraient pas.
Normalement, dans ces conditions, les sécurités s'arment mais ce n'est pas une certitude.

Citer Message 16

17 Réponse de Guilhem77 Dernière modification par Guilhem77 (25-05-2021 15:53:31)

  • Inscrit : 19-05-2021
  • Messages : 14

Re : Fuite d'eau chaudière Chaffauteau

Bonjour à tous,

Je suis entrain de mettre en ligne une vidéos de l'ensemble du système pour une vison plus globale.

Voici le liens de la vidéo :
https://youtu.be/Zvij1NErxQA

Citer Message 17

18 Réponse de Darius

  • Darius
  • Maître Plombier
  • Déconnecté
  • Inscrit : 28-02-2018
  • Messages : 2 610

Re : Fuite d'eau chaudière Chaffauteau

Bonjour.

Sans etre sur, je dirais que c'est une vidange, qui s'ouvre et se ferme en tournant, comme s'il s'agissais d'un robinet.

La en regardant la vidéo je dirais que c'est une vidange du karter de chaudière, la grosse pièce en plastique juste au dessus.

Sur la ballon coté gauche vous avez une pièce identique.
Puis sur le ballon vous avez un schéma, sur la vidéo on ne vois pas le détail mais on dirait qu'il s'agit du détail de cette pièce.

Regardez ou postez une image plus nette

Nouveau: demander un devis: simple, rapide, gratuit et sans engagement.

Citer Message 18

  • Inscrit : 19-05-2021
  • Messages : 14

Re : Fuite d'eau chaudière Chaffauteau

Bonsoir,

D'après la vue éclater (EN PJ) ce serai EFFECTIVEMENT un robinet de vidage de l'installation repère 615 avec son joint repéré 681.
Je trouve l'emplacement vraiment pas idéal mais pourquoi pas !
Donc, d'après vous, je peux sans risque de cassé l'ensemble essayé de dévissé cette pièce ? Comme un simple robinet...?


Darius a écrit:

Bonjour.

Sans etre sur, je dirais que c'est une vidange, qui s'ouvre et se ferme en tournant, comme s'il s'agissais d'un robinet.

La en regardant la vidéo je dirais que c'est une vidange du karter de chaudière, la grosse pièce en plastique juste au dessus.

Sur la ballon coté gauche vous avez une pièce identique.
Puis sur le ballon vous avez un schéma, sur la vidéo on ne vois pas le détail mais on dirait qu'il s'agit du détail de cette pièce.

Regardez ou postez une image plus nette

Sujets pièces jointes

Attachment icône éclatée Niagara C Green (1).pdf 1.1 mb, 152 téléchargements depuis. 25-05-2021

Citer Message 19

20 Réponse de Dani

  • Dani
  • Dani
  • Chef du clan
  • Déconnecté
  • De : Pas loin de Paris
  • Inscrit : 10-02-2008
  • Messages : 1 025

Re : Fuite d'eau chaudière Chaffauteau

Effectivement pièce 615 sur l'éclaté.

Attention, si vous le dévissez vous allez vidanger l'installation et vous allez vous retrouver avec plein d'au dans la partie inférieure de la chaudière.

Si cette pièce s'est mise a fuiter, c'est qu'elle a été touché ou la pression a monté excessivement dans la chaudière, peut etre une vérification du vase d'expansion serais a prévoir.
