Problème de circulation (Page 1 sur 5)

Bonjour,

Les exposés sont déjà très longs mais des éléments pertinents manquent.

Il semble que l'installation soit en partie régulée par des vannes thermostatiques . Si c'est le cas, où, quand ,comment . Et l'autre partie est équipée de robinets traditionnels ?

Une partie des circuits se situe à une "altitude" inférieure : L'ancien circuit est dans la chape ou la dalle, le circuit de l'extension est sous la dalle. Les boues ont une affinité avec les points les plus bas . Vos constats concernant les radiateurs qui ne chauffent pas vont-ils dans ce sens.

Un pot à boue devrait être installé dans un point bas et dès la réalisation de l'installation. L'additif au liquide caloporteur est à insérer en pourcentage du volume brassé de liquide caloporteur dans l'installation et dès la mise en service .

Vous avez donc tout intérêt à connaître le volume total de liquide caloporteur qui circule dans votre installation .

Le ballon tampon réalise t'il l'Eau Chaude Sanitaire ?

Suivant le modèle de ballon tampon, le liquide caloporteur remplit le ballon ou des échanges se font à l'intérieur du ballon tampon grâce à des serpentins échangeurs, serpentins placés à différents niveaux.
Dans ce cas de circuits de liquide caloporteur indépendants, connaître le volume de chaque circuit est un atout. Ceci vous permettra de doser correctement les additifs.

Enfin une installation utilisant du PER devrait être vidangée et nettoyée périodiquement, la périodicité étant dépendante des qualités de l'eau du réseau.

Ces derniers jours, les températures extérieures sont froides . Êtes-vous sûr que le circuit qui récupère les calories dans le sol est bien protégé.

Votre ballon tampon est équipé de thermomètres de zone . Inférieure, médiane, supérieure ?

Bonjour,

Si on résume et reprend vos écrits:
-1-Les 6 radiateurs de l'extension reçoivent du liquide caloporteur. Ces radiateurs sont équipés de robinets.
-2- Parmi les 8 radiateurs de l'installation d'origine, TOUS équipés de vannes thermostatiques, 3 ne fonctionnent plus (ou n'ont jamais fonctionné). Ces radiateurs défaillants sont-ils ceux de l'étage ou certains du plain-pied?

Les pointeaux des vannes thermostatiques peuvent tout à fait rester mobiles mais ils retiennent les boues dans le tuyau, boues qui finissent par obstruer ce tuyau.

Un ballon tampon comporte une plaque d'identification qui permet de connaître sa construction intérieure.

Vos circuits disposent peut-être de manomètres qui n'indiquent pas la même valeur et peuvent permettre d'estimer le nombre de circuits.

En ouvrant le ballon tampon, on peut voir à l'intérieur les serpentins ou les cylindres échangeurs, suivant la technologie utilisée. Toutefois, la trappe de visite doit être assez grosse ou alors il faut disposer d'une caméra de visite. Si vous ouvrez la trappe de visite, il faudra changer le joint . Il faut donc vous procurer un joint de remplacement avant toute chose et commander ce joint nécessite d'identifier le ballon tampon par sa plaque d'identification qui mentionne la marque et le modèle.

Il y avait une erreur, voici le lien :
https://plombiers-reunis.com/post35095.html

L'étage comprend 3 radiateurs, ça fait partie de l'extension de la maison, donc les 8 radiateurs sont tous avec vannes thermostatiques en effet, mais au RDC (pour être exact, 1 sèche serviette est avec un robinet et ne fonctionne pas non plus, mais (vu dans le vide sanitaire) il y a un raccord en té sans changement de diamètre donc ça doit venir de là).

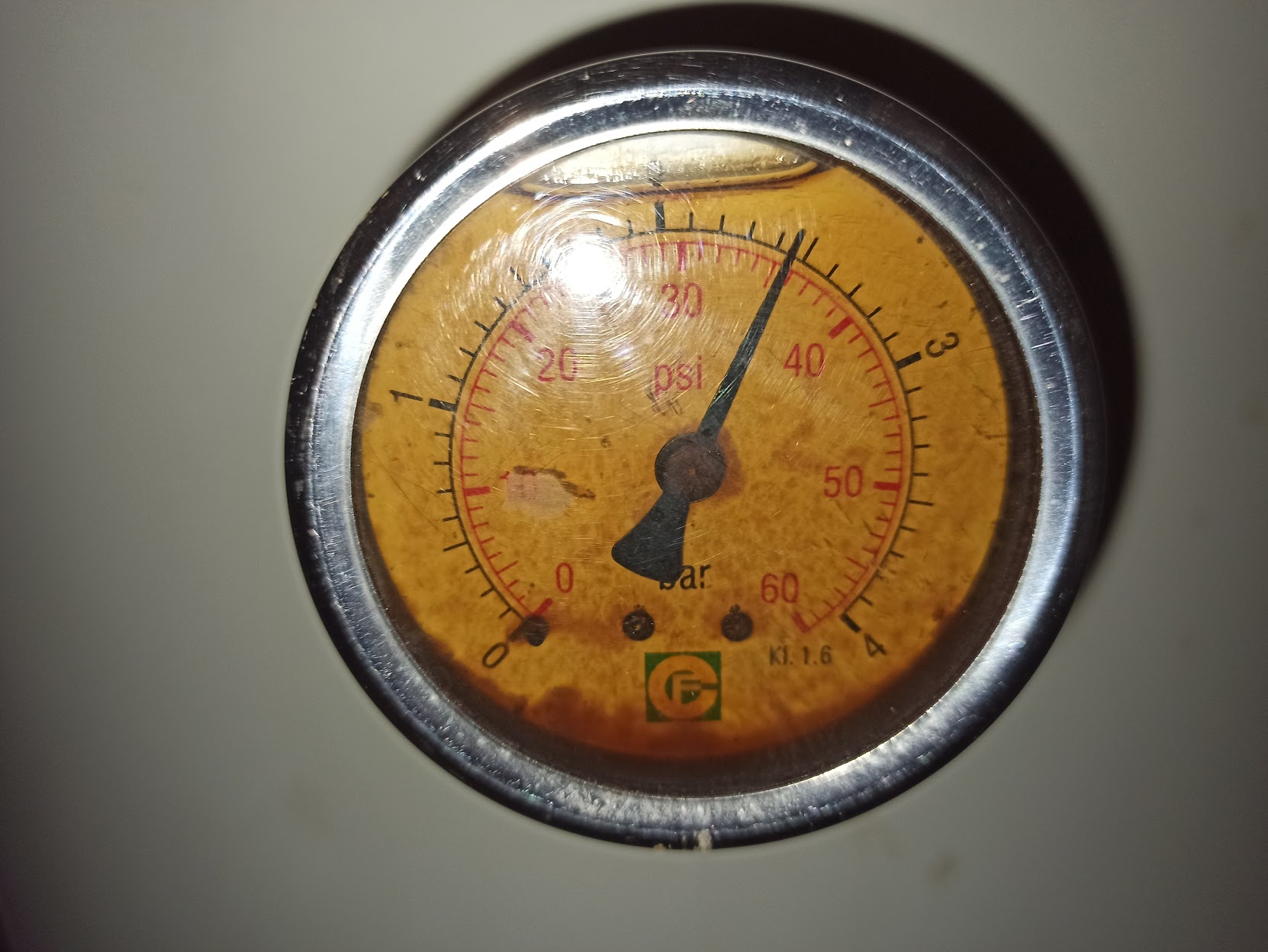

J'ai fait le tour de mon ballon tampon je n'ai aucune étiquette / plaque d'identificiation... J'ai retrouvé la facture de l'ancien propriétaire, de 2008, la désignation est "reservoir tampon isole 200l tole pu". Sur le manomètre en facade du ballon, y a un logo (surement la marque ?), je vais essayer d'ajouter la photo.

Merci pour la précision par rapport au ballon tampon, j'avais en effet prévu de l'ouvrir le temps de remplir mon circuit lorsque je vais faire la purge... Mais je pensais ne pas passer par la trappe de visite, juste enlever l'écrou au dessus, j'ai une caméra endoscopique, ça sera suffisant je pense pour voir ce qu'il a dans le ventre.

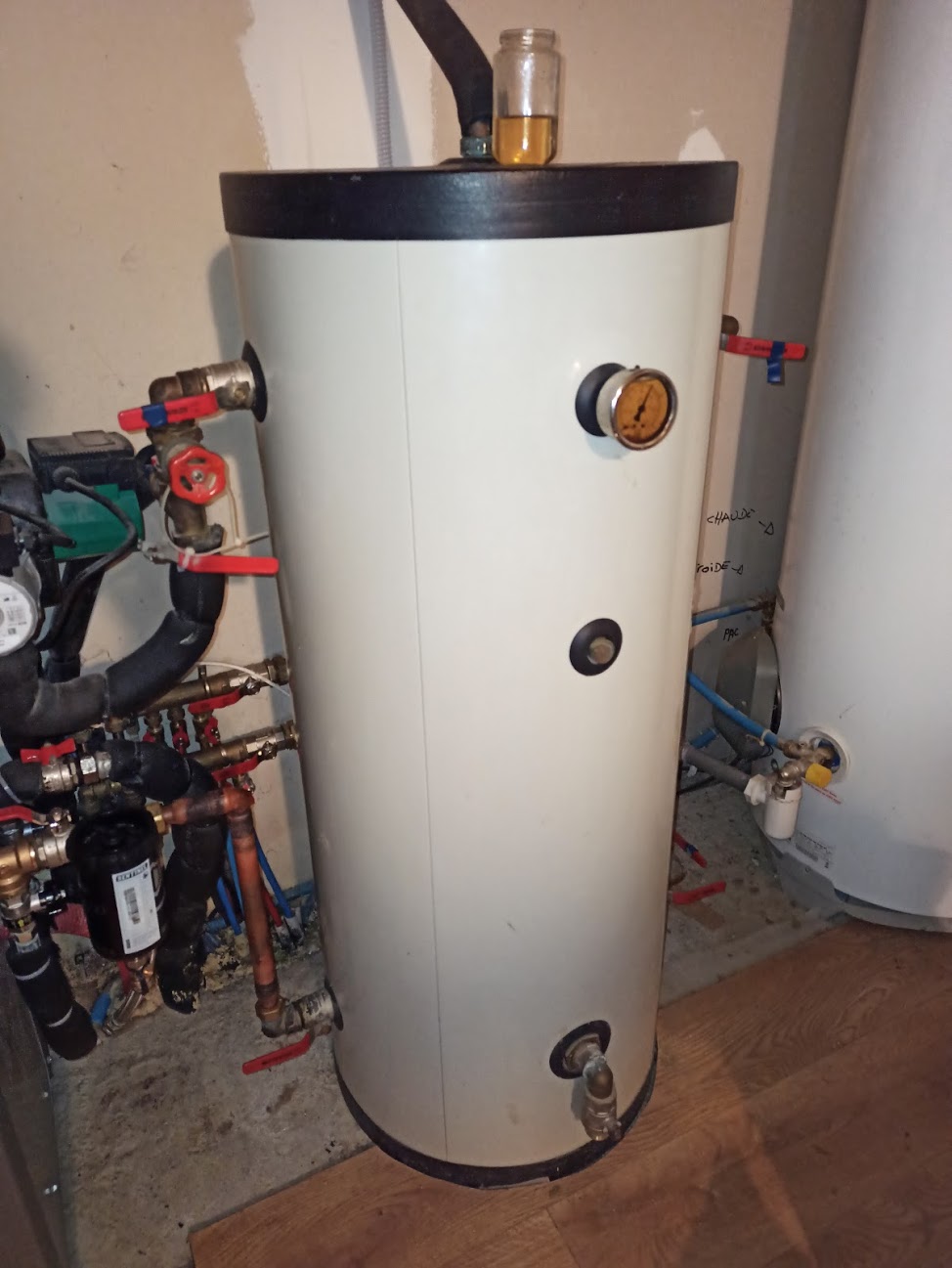

(Dans la photo, il y a un verre avec un liquide jaunâtre, ce n'est pas de l'urine j'ai purgé un peu mon pot à boue pour voir si il y avait de la boue et.... j'ai ce liquide jaunâtre, je suppose que c'est dû au sentinel x400).

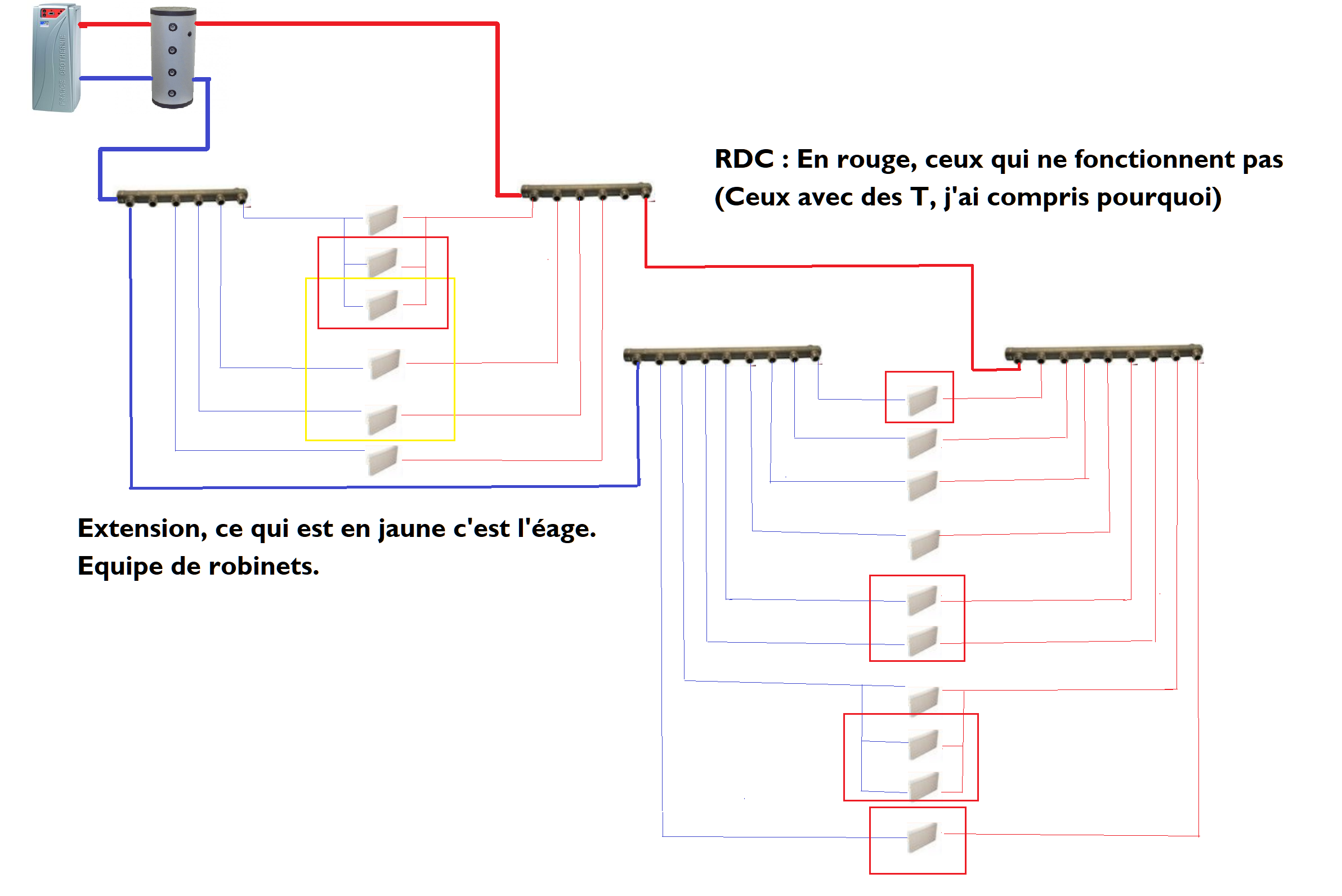

Je vais essayer de faire un schema de mon installation, il y a des outils pour ça ?

Bonjour.

Oui la distribution est assez importante et pas bien faite.
Il est plus que probable que vous installation soit réalisé en faisant des haut et des bas auquel cas, ça fonctionne très mal, sans compter que les nourrices secondaires sont alimentés depuis une sortie normale de nourrice.

Les nourrices multiples doivent être alimentes depuis en collecteur comme dans l'image suivante.

Il faudrait voir si votre circulateur est muni de vitesses et s'il est bien placé, s'il a des vitesses le mettre sur la troisième vitesse.

Puis vous essayerez de brider légèrement au coude de réglage les radiateurs qui chauffent pour bien équilibrer le flux de la pompe.
A l'aide d'une clé alen, vous fermez complètement le coude de réglage en comptant le nombre de tours puis vous ouvrez seulement la moitié.
Il n'est pas impossible que les circuits soient emboués, c'est assez probable.
