Sujet : Thermostat d'ambiance sur chaudière Cythia Guillot

Bonjour à tous,
Ma maison possède une chaudière fuel Cythia DF22 de marque Guillot(année 2000)
Elle possède à l'origine une centrale de régulation qui n'y est plus,ce qui fait que le fonctionnement en mode auto ne marche plus,j'utilise donc les modes manuels(eau chaude l'été et chauffage l'hiver avec ECS prioritaire).Afin de réaliser quelques économies de fuel,je souhaiterai installer un thermostat d'ambiance,ce qui éviterai aussi au circulateur de tourner en permanence.Nos radiateurs possèdent des têtes thermostatiques.Je m'oriente vers ce type de thermostat:
https://www.amazon.fr/Delta-Dore-605300 … &psc=1

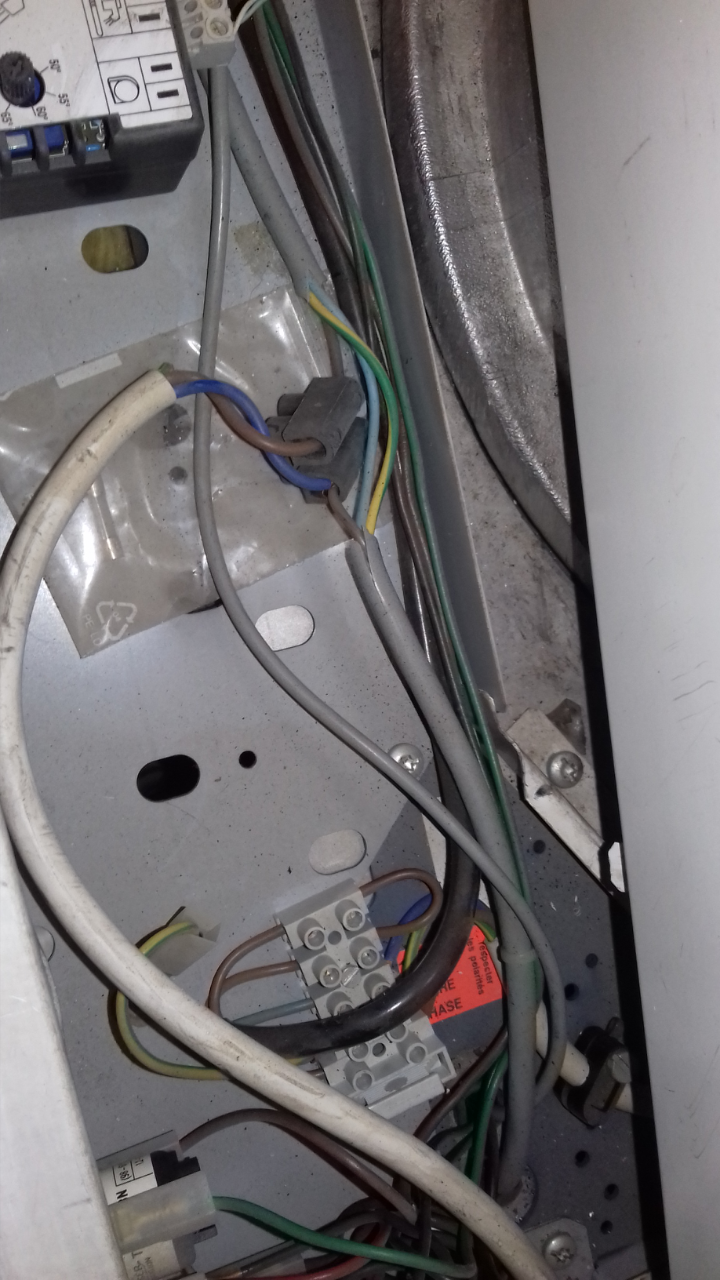

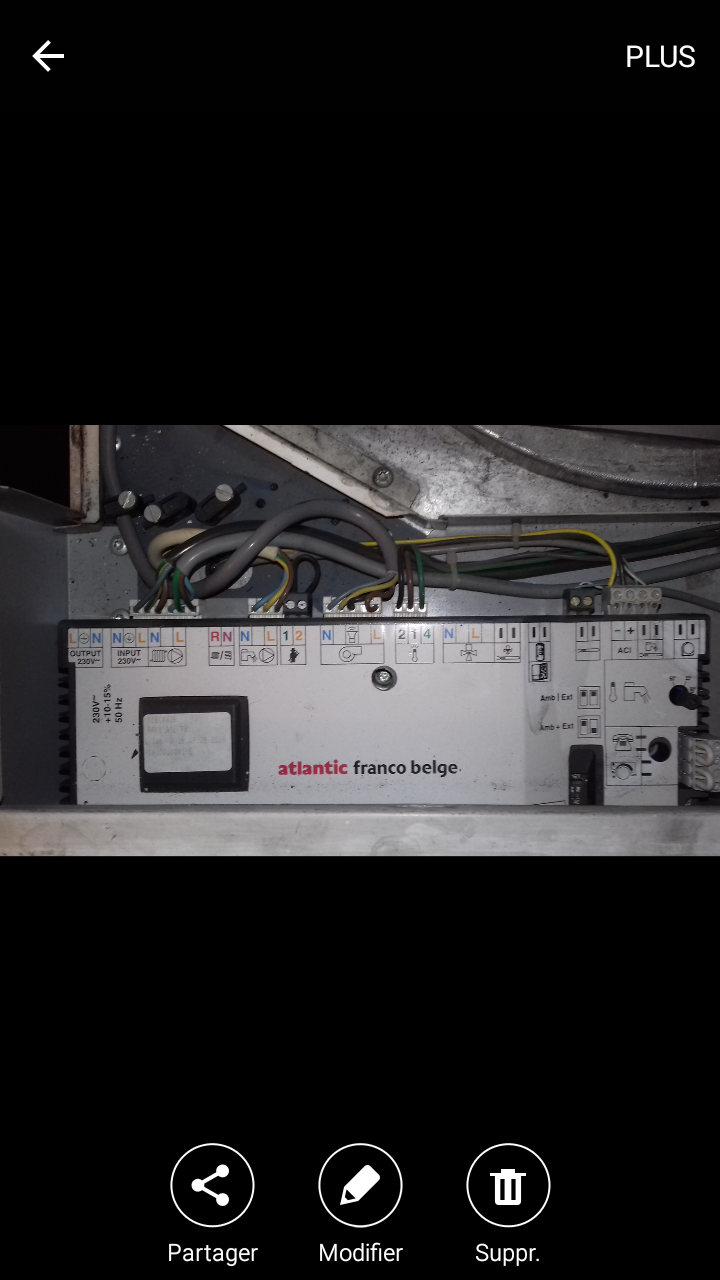

A noter que d'après ce que j'ai vu sur la notice,la platine de commande ne semble pas être celle d'origine (voir photo1) et qu'un interrupteur à été ajouté pour pouvoir couper le circulateur chauffage(photo2).
Pensez-vous que je puisse installer un thermostat d'ambiance sur cette chaudière?
Comment effectuer le branchement?Sur la platine de commande?Sur le fil de phase du circulateur chauffage?
Merci d'avance pour votre aide

Sujets pièces jointes

Screenshot_2020-12-19-19-36-40.png, 1002.28 kb, 720 x 1280
Screenshot_2020-12-19-19-36-40.png 1002.28 kb, 190 téléchargements depuis. 19-12-2020

Screenshot_2020-12-19-19-38-08.png, 380.94 kb, 720 x 1280
Screenshot_2020-12-19-19-38-08.png 380.94 kb, 246 téléchargements depuis. 19-12-2020

2

Re : Thermostat d'ambiance sur chaudière Cythia Guillot

Bonjour.
Cette chaudière fonctionnait a l'origine avec une régulation, régulation qui est HS et vous souhaitez remplacer la régulation par un thermostat d'ambiance.

Bien que je vous conseille aussi le thermostat d'ambiance il ne vous permettra pas de faire des réelles économies vu que le fonctionnement n'est pas optimisé.

Vous ne pouvez pas piloter la chaudière complete en coupant le  bruleur car sinon vous n'aurez plus d'eau chaude.

Il vous reste la solution de piloter le circulateur avec le thermostat mais la chaudière continuera a s'allumer pour se maintenir a température.

Ainsi si votre installation n'as pas de clapet antithermo-siphon, il est possible que l'eau continue de circuler par thermo-siphon.

Ce que je vous propose sans voir votre chaudière serais de l'équiper avec une régulation que vous achèterez d'occasion pour une somme dérisoire.

Avec cette solution vous aurez la possibilité de retrouver toutes les fonctions de la chaudière et ajouter aussi un thermostat d'ambiance, le tout pour une somme modique.

Attendez que sergio passe par ici,  (sinon envoyez lui un Mél) il est balaise sur les régulations et il vous donnera un avis plus argumenté que le mien.

Re : Thermostat d'ambiance sur chaudière Cythia Guillot

Oui, comme le dit Darius, un thermostat est loin de faire faire les économies qu’une régulation permet.
Difficile de vous dire la difficulté d’en remettre une sur votre chaudière. Avez-vous encore la vanne trois (ou quatre) voie motorisée installée ?
Une option, comme le suggère Darius est de fouiller sur un site de vente d’occasion. Vous pourriez trouver votre régulation en vente pour pas cher. Ou une autre. L’important est d’avoir avec, la notice et si possible les sondes. Si la notice n’est pas fournie, avant d’acheter trouvez la sur le net. Sans notice, vous ne vous en sortirez pas.

Sinon, pour un thermostat, je pense que le pont situé entre la borne 1 et 2 de votre bornier doit commander le circulateur. Mais vu les modifications rien n’est certain.
Vous pouvez tester en débranchant la chaudière, enlever le pont et si au redémarrage le circulateur ne fonctionne plus, c’est là qu’il faut brancher un thermostat.
Avis perso : un thermostat à 10€ suffit. Investir plus est une perte d’argent.

Re : Thermostat d'ambiance sur chaudière Cythia Guillot

Bonjour,et merci à vous pour ces réponses,je veux pas dire de bétises mais il n'y a pas de clapet anti termo-siphon sur la partie chauffage mais  il y a en un sur l'ECS.Comme me l'a conseillé sergi00,j'ai débranché le pont sur le bornier, c'est en fait un pont pour l'alimentation générale de la chaudière.
Je pense partir sur la solution thermostat d'ambiance,quitte à surveiller les petites annonces régulièrement pour trouver une régulation d'occasion.Vous pensez que je peux trouver thermostat pour 10 euros?
Dans ce cas, où ce ferai le branchement ?Je vire l'nterrupteur (câble blanc sur la photo2)et je met le thermostat a la place?
Merci pour vos réponses.

Re : Thermostat d'ambiance sur chaudière Cythia Guillot

J'oubliais,je n'ai pas de vanne 3 ou 4 voies

6

Re : Thermostat d'ambiance sur chaudière Cythia Guillot

D'après ce que je comprends vous aller couper le circulateur avec le thermostat et vous laissez la chaudière se charger de l'eau chaude.

C'est en effet plus prudent.

Vous avez indiqué avec un interrupteur permettant de couper le circulateur, je pense que le plus simple pour vous serait de brancher votre thermostat en serie au niveau de votre interrupteur.

Il existe déjà plein de schémas  avec ces branchements notamment ici: https://blogs.plombiers-reunis.com/acce … iance.html

Re : Thermostat d'ambiance sur chaudière Cythia Guillot

Bonjour à tous,je crois que c'est mon jour de chance,je viens de trouver une centrale de commande neuve et d'origine sur le bon coin à l'instant,pour un prix dérisoire...
Merci pour votre aide et pour vos conseils

8 Dernière modification par protestant90 (23-12-2020 07:38:43)

Re : Thermostat d'ambiance sur chaudière Cythia Guillot

Bonjour,

franfranc a écrit:


bétises mais il n'y a pas de clapet anti termo-siphon sur la partie chauffage mais  il y a en un sur l'ECS.

Alors là, le chauffagiste, si votre constat est exact mais on peut en douter fortement a fait fort pour placer un produit inutile . Avez-vous aussi des ampoules de toutes les couleurs et des néons en bas de caisse comme en ont les Jacky ?

Bien entendu, on est heureux de votre découverte à bas prix qui va vous permettre des économies de combustible tout en assurant un confort Douillet (merci David) à votre intérieur.
