Sujet : Raccordement sonde exterieur

Bonsoir à tous

Je me permets de vous contacter car j ai une chaudière gaz thema classic C25 de chez Saunier duval

Après des consommations excessives
On m à conseillé de mettre une sonde extérieure

J ai donc appelé Saunier duval pour avoir une référence compatible

On m à donc orienté vers la référence 0020266792

Cependant la notice n à rien d explicative

Je ne sais pas où la raccorder ni comment la mettre en service

Quelqu un pourrait m aiguiller

Merci
Cordialement

Citer Message 1

  • PUB

  • sergi00
  • Maître Plombier
  • Déconnecté
  • Inscrit : 21-01-2018
  • Messages : 471

Re : Raccordement sonde exterieur

Sur la notice que j'ai trouvé sur le net, c'est expliqué page 27
Téléchargeable là : https://www.chauffage-budget.fr/saunier … duct-view3

Citer Message 2

  • Inscrit : 12-02-2020
  • Messages : 34

Re : Raccordement sonde exterieur

Salut

Merci de ta réponse

Il ne s agit pas du bon modèle

Moi c est le modèle Thema classic bas Nox C25

La façade est banche avec un écran et des touches grises


J ai ci joint comme notice avec la sonde

Sujets pièces jointes

IMG_20201201_214302.jpg, 2.1 mb, 2736 x 3648
IMG_20201201_214302.jpg 2.1 mb, 254 téléchargements depuis. 02-12-2020

Citer Message 3

  • Inscrit : 04-01-2017
  • Messages : 1 581

Re : Raccordement sonde exterieur

Bonjour,

La sonde extérieure est compatible avec plusieurs modèles (en fait tous les modèles récents de la marque produits ces 15 dernières années) .

Les connecteurs des chaudières ont toutefois évolué.

Il faut donc d'abord observer le connecteur de la chaudière et déterminer si le connecteur de ta chaudière est celui qui correspond au schéma:
- 8 a   ou au schéma:
- 8 b   ou au schéma:
- 8 c .

Ensuite tu lis le schéma déterminé et tu branches comme on te le montre.

Citer Message 4

  • Inscrit : 12-02-2020
  • Messages : 34

Re : Raccordement sonde exterieur

Merci de ta réponse

Sur la notice de la chaudière il est nullement renseigner le bornier de la doc de la sonde

J ai ceci moi

Du coup j avais raccorder la sonde directement sur la sortie bus au debut

Sujets pièces jointes

Screenshot_20201202_083956_com.google.android.apps.docs.jpg, 880.43 kb, 1080 x 2340
Screenshot_20201202_083956_com.google.android.apps.docs.jpg 880.43 kb, 228 téléchargements depuis. 02-12-2020

Citer Message 5

  • Inscrit : 12-02-2020
  • Messages : 34

Re : Raccordement sonde exterieur

Le thermostat étant raccorder sur la sortie 24 rt

Citer Message 6

  • Inscrit : 04-01-2017
  • Messages : 1 581

Re : Raccordement sonde exterieur

Bonjour,

Les photos des documents papier sont de mauvaise qualité et partiellement illisibles .

Quand tu transmets des infos d'un document papier, utilise ton scanner d'imprimante (ou autre) .,

Tu transmets des documents papier de la chaudière . Bien ! ...... Profites en pour ouvrir le capot de la chaudière, trouver la/les barrette(s)  de connecteurs et les photographier le plus nettement possible.

Citer Message 7

8 Réponse de Micka13840 Dernière modification par Micka13840 (02-12-2020 18:40:11)

  • Inscrit : 12-02-2020
  • Messages : 34

Re : Raccordement sonde exterieur

Merci

Désolé pour la netteté de la photo
Malheureusement je n ai pas de scanner

Je me sers donc de mon téléphone

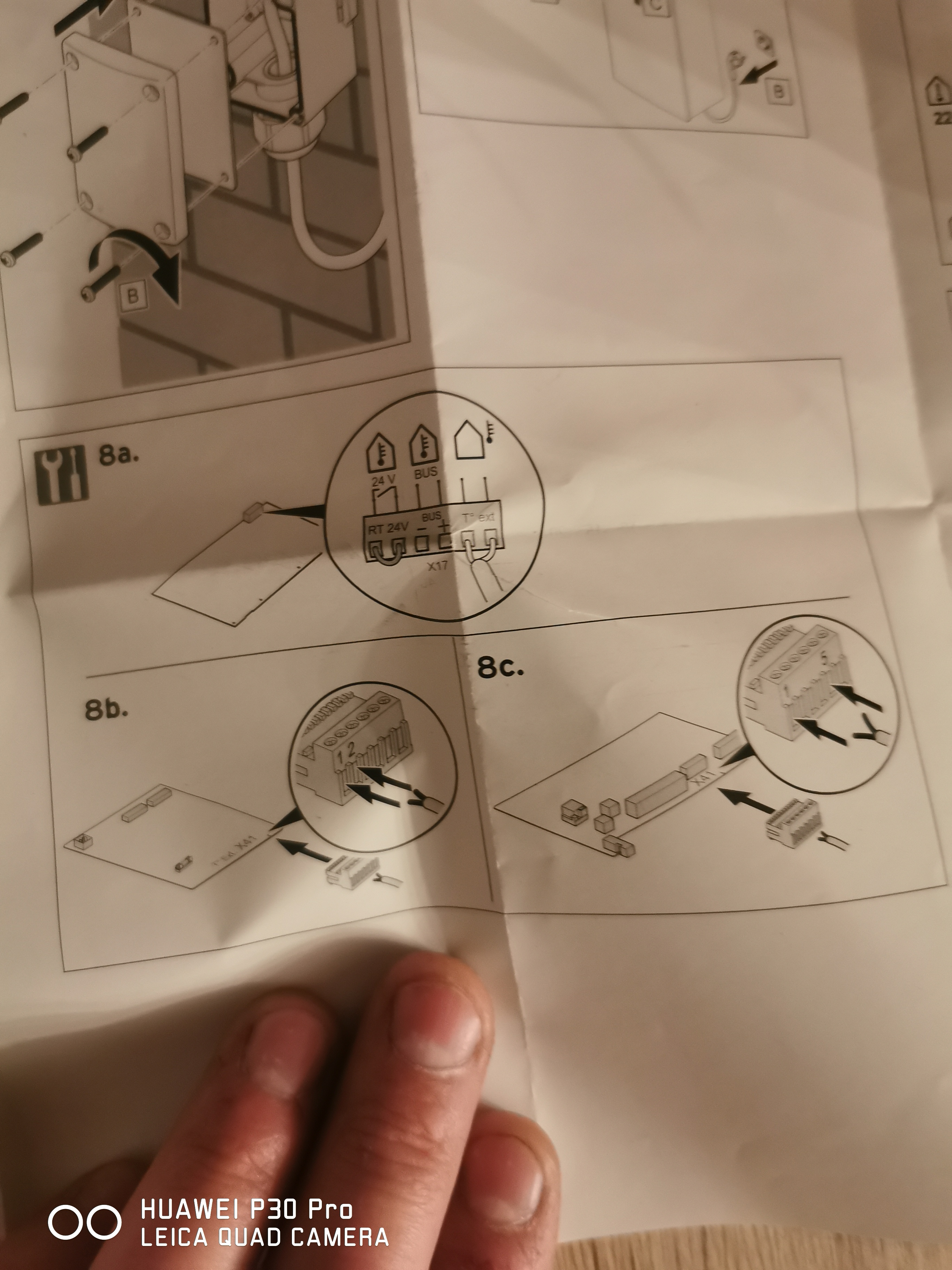

Ci joint la photo du connecteur derrière la chaudière
Ainsi que du schéma sur la notice de la sonde

Sujets pièces jointes

Attachment icône IMG_20201202_181718.jpg 3.51 mb, 89 téléchargements depuis. 02-12-2020

IMG_20201202_181853.jpg, 1.95 mb, 2736 x 3648
IMG_20201202_181853.jpg 1.95 mb, 230 téléchargements depuis. 02-12-2020

Citer Message 8

  • Inscrit : 12-02-2020
  • Messages : 34

Re : Raccordement sonde exterieur

Cependant on m à aussi livré avec la sonde le connecteur que je vous envoi ci joint

Sujets pièces jointes

IMG_20201202_182022.jpg, 2.35 mb, 2736 x 3648
IMG_20201202_182022.jpg 2.35 mb, 214 téléchargements depuis. 02-12-2020

Citer Message 9

10 Réponse de Darius

  • Darius
  • Maître Plombier
  • Déconnecté
  • Inscrit : 28-02-2018
  • Messages : 2 602

Re : Raccordement sonde exterieur

Normalement le connecteur fourni se branche en lieu et place du bornier X 41, or dans l'image de votre carte mère, le X41 n'a que 4 broches et non 6.
A moins que les broches soient imprimés sur la carte (non visible avec les câbles électriques) mais je ne crois pas car le connecteur est encadré avec une bordure blanche.

Je dirais que votre chaudière n'as pas d'option pour sonde extérieure.

Rappelez le SAV pour vous en assurer sinon donnez  nous le lien de la documentation de votre chaudière.

Sinon il faudrait plutôt, se tourner vers la  sonde d'ambiance Ebus, "thermostat communicant" qui régule la production selon les besoins du local, c'est aussi performant que la sonde extérieure.
