Sujet : ventouse et isolation thermique par l'extérieur

Bonjour à tous,

Je suis tout nouveau sur le site.
Je suis entrain de rénover une grande et vieille maison de 280 m².
Dans un premier temps j'ai envisagé d'installer des radiateurs électriques à double cœur de chauffe, mais après avoir fait des simulations sur le coût de la facture électrique j'ai pris peur.
J'envisage maintenant un système de chauffage central avec une chaudière gaz à condensation à poser, avec une évacuation par ventouse.
Le problème c'est que je compte mettre en place une isolation thermique par l'extérieur avec 14 cm de polystyrène expansé en façade.
J'imagine que la température des gaz évacués ne sont pas compatibles avec l'ITE.
Quelqu'un a t'il déjà été confronté au problème?
merci d'avance pour vos réponses.

2

Re : ventouse et isolation thermique par l'extérieur

Bonjour.

oui tu peux parfaitement poser une isolation extérieur car les ventouses sont froides a l'extérieur.

En effet une ventouse est un tuyau en 100 ou 125 avec un tuyau a l'intérieur de 60 ou 80mm.

Le petit tuyau evacue les gaz brulés et donc chaudes.
Les grand tuyau amené l'air ambiant a la chaudière donc.

Donc la ventouse est froide sur la paroi externe, laisse juste la ventouse dépasser suffisamment pour traverser l'isolant prochainement posé.

3

Re : ventouse et isolation thermique par l'extérieur

Merci beaucoup pour votre réponse.
Cela sous-entend que je dois rallonger avec un conduit la connexion de la ventouse à la chaudière.
C'est possible au niveau normatif?
est dans ce cas il peut être de quelle longueur? ( car ça me permettrait de respecter les règles de distance aux ouvertures que j'ai lues sur le forum)

4

Re : ventouse et isolation thermique par l'extérieur

Les ventouses se vendent en morceau de tube de 50cm ou 1m.

Soit vous prenez un morceau de 1 m et vous coupez ou essayez de trouver un morceau de 50cm, certaines marques vendent aussi de morceau de 25cm.
Le secret consiste a ne pas dépasser la longueur maximale accepté par la chaudière qui est généralement de 3 a 5 mètres selon la marque,  sachant que chaque coude a 90° équivaut a 1m et 1 coude a 45 équivaut a 50cm.

Pour faire court, si vous avez une ventouse en façade et que vous désirez la faire sortir d'avantage pour traverser l'isolant.0... vous pouvez car vous ne rajoutez que 20cm.

Certaines ventouses sont extensibles (certains modeles ELM) il suffit de tirer dessus pour qu'ils grandissent, regarder si c'est votre cas.

5

Re : ventouse et isolation thermique par l'extérieur

Si la ventouse est fixée à l'arrière de la chaudière il me faudrait un coude à 90 + 1m de tube vertical (pour être au dessus de 1m80) + un coude de 90 + environ 0.5 de tube horizontal pour traverser le mur et l'isolant.
Soit 3m50 et du coup je peux envisager le projet de chaudière.
Vous auriez une marque à me conseiller?

6

Re : ventouse et isolation thermique par l'extérieur

La sortie des ventouses se fait en position verticale en partie supérieur de la chaudière, vous pouvez sortir verticalement.
Attention, selon la marque de chaudière il se peut que vous soyez obligé de passer a la ventouse plus grosse 80 - 125 au lieu de 60 -100, renseignez vous auprès du vendeur, si tel est le cas vous devez acheter un adaptateur a poser un sortie de chaudière.

Seuls les chaudières ELM spécifiques ont une sortie sur l'arrière ou sur le coté, mais c'est bien un modele spécifique.

Afin de garder notre indépendance nous ne devons pas influencer votre choix.
Mais vu que je n'as pas toujours respecté ce principe, je vais vous le dire:
Moi a titre personnel j'ai une préférence par frisquet, mais j'admets que ce n'est pas toujours la meilleure solution.

Une chaudière c'est comme une voiture, tout d'abord il faut savoir qui va l'utiliser, si c'est des personnes qui ne sont pas alaise avec la technologie, il faut prendre un modele juste avec des molettes de reglage, simple rapide et efficace et manipulable par tout le monde même les plus nuls.

Si c'est vous qui allez l'utiliser et si vous êtes alaise avec la technologie, dans ce cas il faut prendre un modèle plus sophistiqué avec la possibilité de poser une sonde externe et une sonde d'ambiance.

Ensuite vous définissez le budget et vois choisissez en conséquence, tout en privilégiant une bonne marque.

Il y a 17 ans j'ai rénové mon logement et comme je n'avais pas d'argent j'ai pris une chaudière d'entrée de game ARISTON, c'était la moins chère du marché deja avec des possibilités d'évolution mais d'utilisation simple,
Juste deux potentiomètre pour les températures  et trois boutons.
marche / arrêt
Mode confort et ECO (micro accumulation ou production instantanée)
Reset.

Je me suis dit qu'elle ferais 5 ans puis je la remplacerais par un modele plus sophistiqué.

Et ben, mais a part le circuit imprimé qui est tombé en panne au bout de deux ans, elle a toujours bien fonctionné, elle n'as pas de pièces en plastique a l'intérieur tout est en métal et elle fonctionne comme une horloge depuis 15 ans, même l'échangeur ne s'est jamais entartré .

Comme quoi, des fois les grandes marques ne sont pas mieux que les entré de gamme.

7

Re : ventouse et isolation thermique par l'extérieur

Merci beaucoup pour cette réponse complète.
Pour des raisons de budget j'avais prévu de faire la plâtrerie, l'électricité et la plomberie, je vais devoir faire aussi le chauffagiste.
A ce stade je me sens pas encore prêt à trifouiller au gaz, mais le circuit de radiateur me paraît à ma portée en multicouche.
J'ai une question qui n'a rien à voir avec le sujet.
En tête de mon réseau EFS je vais placer un adoucisseur d'eau. il est livré avec des flexibles dont le diamètre intérieur me paraît ridicule... A quoi sert en sortie de l'adoucisseur d'augmenter le diamètre des tubes?

8

Re : ventouse et isolation thermique par l'extérieur

Il faut que vous fassiez votre installation correctement sans tenir compte de ceux flexibles, car il est possible de les remplacer.

9

Re : ventouse et isolation thermique par l'extérieur

ok, je vais m'empresser d'en trouver d'autres.

10

Re : ventouse et isolation thermique par l'extérieur

Merci Darius pour votre présence.
Je vais avancer pas à pas sous votre contrôle si vous le permettez.
J'ai pas trouvé mon bonheur chez Frisquet.

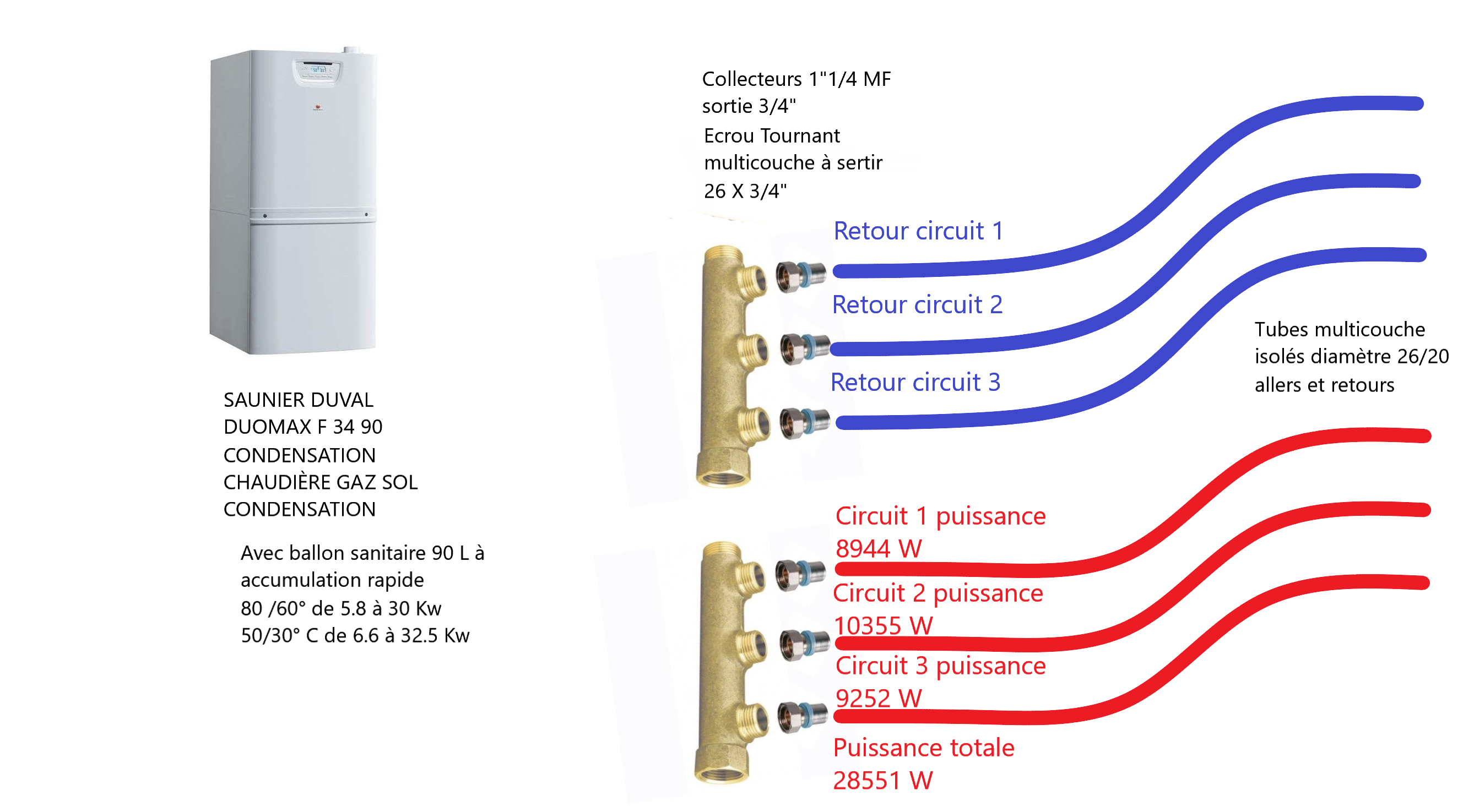

J'ai commencé à envisager les circuits.
Qu'en pensez vous sachant qu'il y aura 18 radiateurs et 3 sèche-serviettes.
Merci d'avance.

Sujets pièces jointes

1 chaudière.png, 582.31 kb, 2676 x 1475
1 chaudière.png 582.31 kb, 174 téléchargements depuis. 04-02-2022
