Re : Raccordement sonde exterieur
Merci de votre réponse
Sur la carte mère j ai bien 6 broches dans lesquels le connecteur marron peut s embrocher
J ai eu sauniez duval hier
Mais ceux ci ne veulent pas me renseigner
Re : Raccordement sonde exterieur
Micka13840 a écrit:
Merci de votre réponse
Sur la carte mère j ai bien 6 broches dans lesquels le connecteur marron peut s embrocher
J ai eu sauniez duval hier
Mais ceux ci ne veulent pas me renseigner
En lieu et place du connecteur X41 ?
Re : Raccordement sonde exterieur

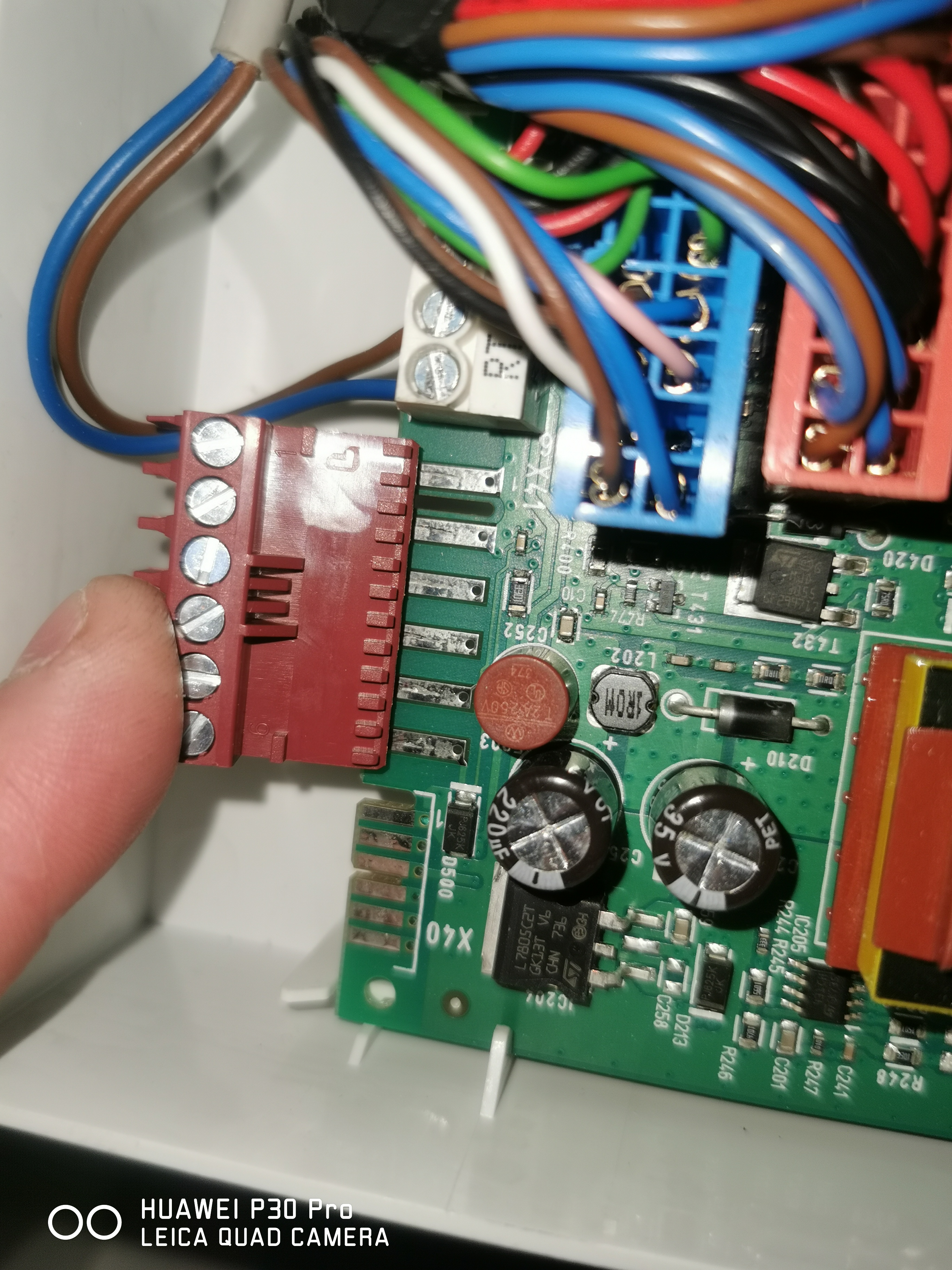

Je peux faire ça en gros
Mais je ne sais toujours pas comment le raccorder
Sujets pièces jointes
IMG_20201202_191011.jpg 2.64 mb, 175 téléchargements depuis. 02-12-2020
IMG_20201202_191019.jpg 2.45 mb, 174 téléchargements depuis. 02-12-2020
Re : Raccordement sonde exterieur
J ai trouvé je crois
A la fin de la notice de la chaudière il y a un schéma
Quand on regarde le X41 il me dit 1 et 5
Avec le numéro 16
Le numéro 16 correspondant à la sonde extérieure ( en option)
En reprenant le papier de la sonde extérieure j ai raccorder entre 1 et 5
Cependant il y a rien a activé ?
Ou comment savoir si ça fonctionne ?
Sujets pièces jointes
Screenshot_20201202_191649_com.google.android.apps.docs.jpg 606.9 kb, 178 téléchargements depuis. 02-12-2020
Screenshot_20201202_191658_com.google.android.apps.docs.jpg 538.3 kb, 157 téléchargements depuis. 02-12-2020
Re : Raccordement sonde exterieur
Oh là ! C’est sadique votre truc. Vous vous retrouvez avec plein de schémas dont aucun n’est explicite pour votre propre cas.
Normalement sur une régulation, la sonde d’ambiance c’est AF. Et un neutre.
Par déduction et uniquement par déduction, je tenterai le branchement 8c.
Broche AF n°5, donc neutre n°1
Re : Raccordement sonde exterieur
En même temps la notice sauniez duval n est pas très explicative
Faut se débrouiller un peu tout seul avec la notice de la sonde, de la chaudière etc
J ai fais celui ci le raccordement entre 1 et 5
Mais apparemment pas de polarité
17 02-12-2020 22:21:55 Dernière modification par sergi00 (02-12-2020 22:23:34)
Re : Raccordement sonde exterieur
Non, pas d’importance.
Éteignez et rallumer la chaudière, pour qu’elle se réinitialise et enregistre la présence d’une sonde.
Re : Raccordement sonde exterieur
Merci pour l info
Comment savoir si celle ci fonctionne ?
Re : Raccordement sonde exterieur
Pour ma part je tiens a m'excuser car j'ai confondu le connecteur X 41 avec le connecteur X106 car le 106 n'as que 4 broches.
Mais en reprenant tout dés le début et en voyant l'image avec le connecteur embroché sur la carte mère, je dirais que vous êtes dans un cas de configuration 8C et dans ce cas la sonde doit être branché sur les borniers 1 et 5 du connecteur x 41.
Branchez la sonde, avec chaudière complètement déconnecté du réseau electrique, rallumez.... et de mémoire je crois que la température extérieure s'affiche..
Re : Raccordement sonde exterieur
Elle s affiche ou ça ?
Ce qui est étonnant
J ai un thermostat sur programmation
Je lui demande 20 la journée et 21 le soir quand on est présent au niveau du programme
Ce soir je suis rentré la température dans la pièce était de 19.5 donc en dessous de la demande
Je ne suis pas certain qu elle fonctionne et donc anticipé à l aide de la sonde extérieure
