Sujet : (résolu) C'est quoi donc, le composant en sortie de chaudière ?

Bonjour à tous,

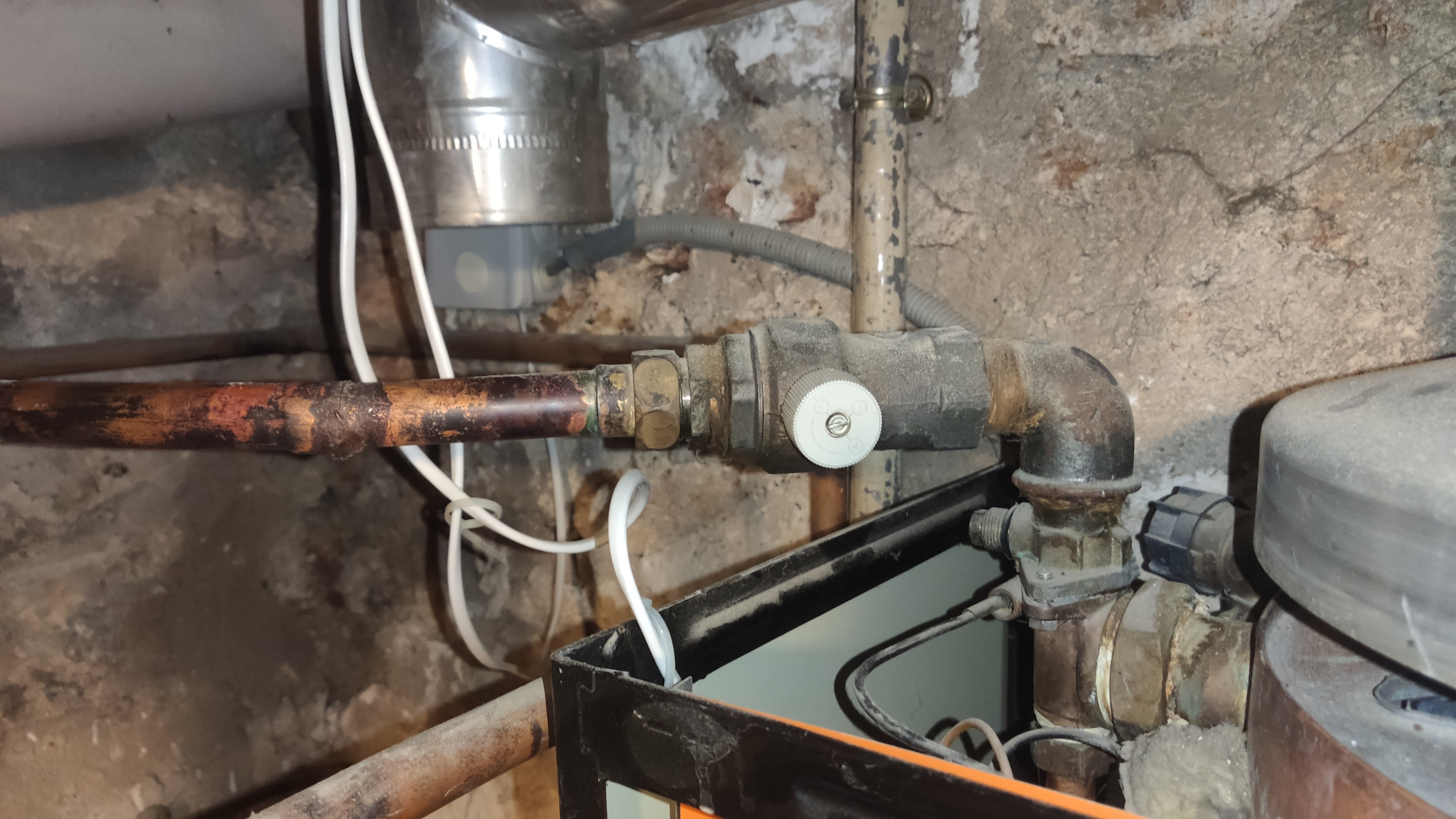

Voilà, j'ai cette vanne installée sur mon départ eau chaude chauffage sur une vielle Hydromotrix à production d'eau chaude avec vase d'expansion intégrée.

Je ne sais pas à quoi elle sert, et encore moins comment la régler.

Depuis l'installation d'un thermostat d'ambiance sans fil sur le ON/OFF de l'accélérateur (celui-ci ne tourne plus en continu), j'ai une production d'eau chaude pas très chaude, et je dois purger très souvent le système de chauffage (avec perte de pression) et donc rajout d'eau.

Cette vanne serait-elle une vanne anti retour ? et si oui, quelle position dois-je mettre ?

Merci pour votre aide.

Sujets pièces jointes

1606209030032.jpg, 3.02 mb, 4000 x 2250
1606209030032.jpg 3.02 mb, 173 téléchargements depuis. 24-11-2020

1606209030066.jpg, 2.68 mb, 4000 x 2250
1606209030066.jpg 2.68 mb, 164 téléchargements depuis. 24-11-2020

Re : (résolu) C'est quoi donc, le composant en sortie de chaudière ?

Bonjour,

Précisez dans quel pays ou dans quelle région se situe l'installation.

C'est certain, si vous arrêtez la circulation du liquide caloporteur (l'eau probablement additivée) produite par la chaudière, et ceci grâce à un thermostat connecté au circulateur, vous n'avez plus d'Eau Chaude Sanitaire.  Sauf si vous installez un cumulus/ballon d'Eau Chaude Sanitaire électrique.

Avez-vous essayé de faire tourner la molette/commande dans le sens indiqué par la flèche (et surtout pas à l'envers)  pour la placer dans les différentes positions notées sur la commande, plutôt que de vous contenter de faire varier la température souhaitée sur le thermostat installé dans le salon?

Si vous souhaitez en savoir plus, nous devons enquêter plus avant sur votre installation et vos manipulations.

Votre installation n'est pas étudiée pour être pilotée par un thermostat.

3

Re : (résolu) C'est quoi donc, le composant en sortie de chaudière ?

Bonjour,

Et merci de votre retour.

La chaudière est installée en France, depuis 1987, et oui j'ai ouvert dans le sens de la flèche.
J'ai de l'eau chaude sanitaire produite puisque le thermostat est installé sur la coupure du circulateur (et non du brûleur).
Pas de ballon cumulus.
La chaudière produit en direct.

Cependant, je constate une variation importante de la température lorsque je prends une douche. Et plus ça va, plus cette variation est importante.

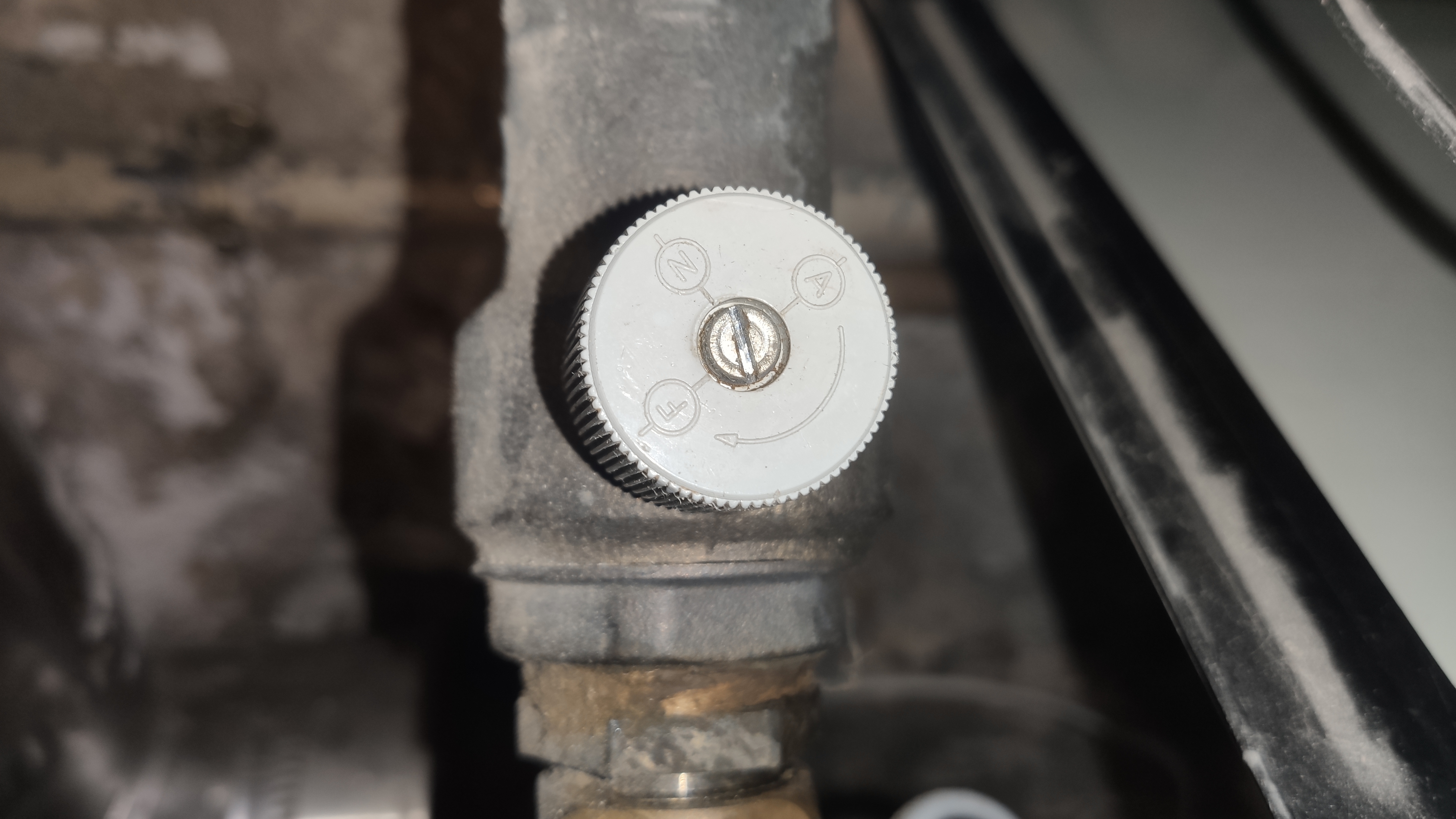

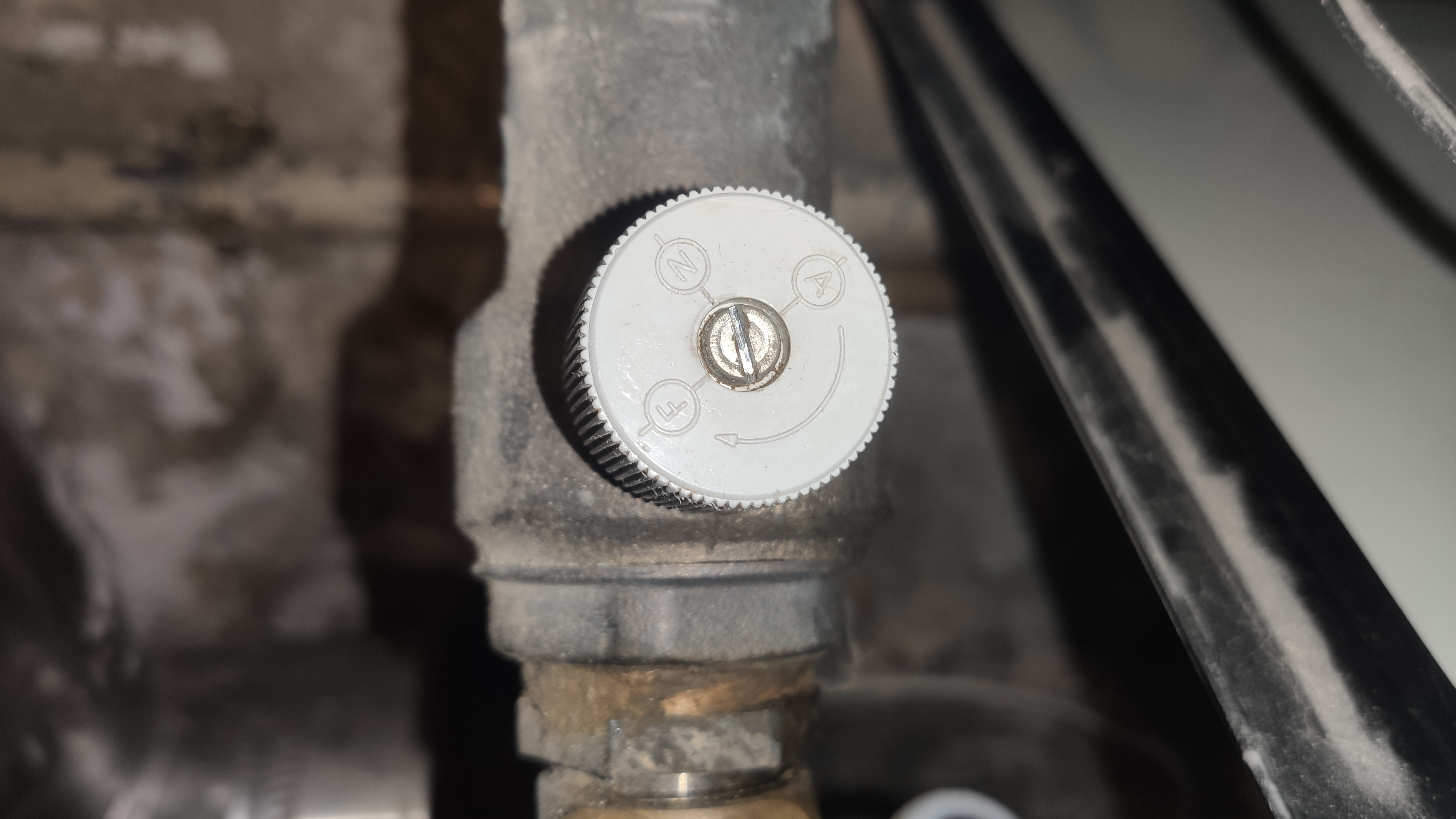

Savez-vous à quoi correspondent les inscriptions sur la vanne (A/F/N).

Merci

protestant90 a écrit:

Bonjour,

Précisez dans quel pays ou dans quelle région se situe l'installation.

C'est certain, si vous arrêtez la circulation du liquide caloporteur (l'eau probablement additivée) produite par la chaudière, et ceci grâce à un thermostat connecté au circulateur, vous n'avez plus d'Eau Chaude Sanitaire.  Sauf si vous installez un cumulus/ballon d'Eau Chaude Sanitaire électrique.

Avez-vous essayé de faire tourner la molette/commande dans le sens indiqué par la flèche (et surtout pas à l'envers)  pour la placer dans les différentes positions notées sur la commande, plutôt que de vous contenter de faire varier la température souhaitée sur le thermostat installé dans le salon?

Si vous souhaitez en savoir plus, nous devons enquêter plus avant sur votre installation et vos manipulations.

Votre installation n'est pas étudiée pour être pilotée par un thermostat.

Re : (résolu) C'est quoi donc, le composant en sortie de chaudière ?

Bonjour,

Le vocabulaire que vous utilisez pour décrire votre installation est inadapté et incorrect.

Un vase d'expansion est situé au point le plus haut d'une installation. Il est ouvert à l'air libre. Peu d'installations en sont encore munies.

Un ballon d'expansion est un ballon souvent de couleur rouge, contenant une vessie avec d'un côté de l'azote et de l'autre côté du liquide caloporteur.

Si vous n'utilisez pas le vocabulaire correct, impossible de vous répondre avec un minimum de bon sens et d'intelligence.

Votre installation daterait de 1987 et vous vous interrogez en 2020 (33 ans plus tard) sur la fonction d'un élément qui s'il n'a jamais été manipulé est très probablement grippé ou cassé à l'intérieur. Ce qui ne signifie pas que la commande ne tourne pas (probablement dans le vide).

Si l'on vous pose la question de la région où est située l'installation, c'est parce que de nombreux produits de chauffage central ont été importés :
-d'Italie dans le Sud et l'Est.
-d'Espagne ou du Portugal dans l'Ouest et le Sud-Ouest.
-d'Allemagne et des pays du Nord dans l'Est et le Nord.

Il est donc important de localiser la région de votre installation.

Enfin, même si la chaudière a été installée en 1987, l'installation (tubes et radiateurs) peut être plus ancienne (ce qui semble être le cas) ou avoir été construite avec des matériels de récupération par un artisan habile.

5

Re : (résolu) C'est quoi donc, le composant en sortie de chaudière ?

Bonjour
Ça ressemble à un clapet anti thermosiphon
Il faut mettre sur N pour qu'il fonctionne
C'est à dire éviter de chauffer par thermosiphon si la pompe est arrêtée

JR

6 Dernière modification par rdbdb (25-11-2020 17:13:22)

Re : (résolu) C'est quoi donc, le composant en sortie de chaudière ?

protestant90 a écrit:

Bonjour,

Le vocabulaire que vous utilisez pour décrire votre installation est inadapté et incorrect.
Merci pour votre avis sans appel sur ma communication non professionnelle :-)

Un vase d'expansion est situé au point le plus haut d'une installation. Il est ouvert à l'air libre. Peu d'installations en sont encore munies.
C'était ça ma question ?

Un ballon d'expansion est un ballon souvent de couleur rouge, contenant une vessie avec d'un côté de l'azote et de l'autre côté du liquide caloporteur.
ouh là, halte au feu !
Je ne suis ni professionnel ni expert, et n'ai nulle ambition de devenir professeur :-)

Vase d'expansion rouge, bah oui, j'en ai un et j'en connais la définition, merci.
C'est sympa d'ailleurs de m'expliquer la présence d'azote et d'utiliser le terme caloporteur (ça fait super pro., merci encore).

Si vous n'utilisez pas le vocabulaire correct, impossible de vous répondre avec un minimum de bon sens et d'intelligence.
Là j'ai quelques difficultés à trouver mes mots,..., j'avoue.

Votre installation daterait de 1987 et vous vous interrogez en 2020 (33 ans plus tard) sur la fonction d'un élément qui s'il n'a jamais été manipulé est très probablement grippé ou cassé à l'intérieur. Ce qui ne signifie pas que la commande ne tourne pas (probablement dans le vide).
Matériel chinois vous croyez ?
Eh oui, quel idiot décidément, j'achète une maison avec une chaudière de 33 ans et je fais la bêtise de m'intéresser à celle-ci...


Si l'on vous pose la question de la région où est située l'installation, c'est parce que de nombreux produits de chauffage central ont été importés :
-d'Italie dans le Sud et l'Est.
-d'Espagne ou du Portugal dans l'Ouest et le Sud-Ouest.
-d'Allemagne et des pays du Nord dans l'Est et le Nord.
Pas de chance pour moi décidément,..., IDF !

Il est donc important de localiser la région de votre installation.
Pour me dire quel est cet objet, vous êtes sûr ?

Enfin, même si la chaudière a été installée en 1987, l'installation (tubes et radiateurs) peut être plus ancienne (ce qui semble être le cas) Néolythique ? ou avoir été construite avec des matériels de récupération par un artisan habile.
Et donc ? ça va pas m'aider ni a identifier cette vanne, ni à décrypter les inscriptions...


Donc, on rigole,..., on rigole, mais fort de toute cette précieuse aide que vous m'apportez, j'ai fouillé partout sur le net, et j'ai trouvé mes réponses (encore merci à vous).
Je les partage ici pour les autres incultes dans mon genre, curieux et incapables d'utiliser le vocabulaire des gens sérieux et compétents comme vous l'êtes, nul n'en doutera.

Il s'agit d'un clapet anti thermosiphon à trois positions:
• Réglage N : fonctionnement normal, fermeture du clapet quand la pompe (oups, le circulateur) s'arrête
• Réglage A : ouverture permanente
• Réglage F : fermeture permanente

Merci quand même Protestant90, je suis certain que votre intention était bonne, mais je n'avais pas besoin d'un cours de thermodynamique des fluides, d'ingénieurie mécanique ou de politique commerciale d'importation pour répondre à ma question de départ :-)

Bien à vous.

7 Dernière modification par rdbdb (25-11-2020 14:16:33)

Re : (résolu) C'est quoi donc, le composant en sortie de chaudière ?

RUAJOSE a écrit:

Bonjour
Ça ressemble à un clapet anti thermosiphon
Il faut mettre sur N pour qu'il fonctionne
C'est à dire éviter de chauffer par thermosiphon si la pompe est arrêtée


Bah voilà !

Clair, efficace, direct !!!!

Votre opinion confirme le résultat de mes recherches, je vous en remercie.

Bien à vous Ruajose.

Re : (résolu) C'est quoi donc, le composant en sortie de chaudière ?

Bonjour,

Fantastique, tous vos problèmes sont résolus.

"Depuis l'installation d'un thermostat d'ambiance sans fil sur le ON/OFF de l'accélérateur (celui-ci ne tourne plus en continu), j'ai une production d'eau chaude pas très chaude, et je dois purger très souvent le système de chauffage (avec perte de pression) et donc rajout d'eau. "

9 Dernière modification par rdbdb (26-11-2020 02:02:00)

Re : (résolu) C'est quoi donc, le composant en sortie de chaudière ?

protestant90 a écrit:

Bonjour,

Fantastique, tous vos problèmes sont résolus.

"Depuis l'installation d'un thermostat d'ambiance sans fil sur le ON/OFF de l'accélérateur (celui-ci ne tourne plus en continu), j'ai une production d'eau chaude pas très chaude, et je dois purger très souvent le système de chauffage (avec perte de pression) et donc rajout d'eau. "


je n'en finis plus de devoir vous remercier.

En effet, ma problématique de fond n'est pas résolue (la dure réalité).
Mais ma question a sa réponse (je me console).

Bah tant pis, je reviendrai poser une nouvelle question ;-)
Je compte sur vous !

Bien à vous.


Ah oui j'ai failli oublier...

Pour éviter toute confusion de potentiels lecteurs:

A votre affirmation "C'est certain, si vous arrêtez la circulation du liquide caloporteur (l'eau probablement additivée) produite par la chaudière, et ceci grâce à un thermostat connecté au circulateur, vous n'avez plus d'Eau Chaude Sanitaire"...
Je réponds que ma physique locale (en IDF donc) défie vos certitudes car j'ai de l'eau chaude avec un circulateur arrêté (plus assez chaude à mon goût, mais j'en ai), il appelle ça le mode "été" chez Frisquet.

A votre affirmation "Votre installation n'est pas étudiée pour être pilotée par un thermostat."...
Je réponds que bizarre, il y avait pourtant bien un de thermostat avant!
Datant lui aussi du Moyen Age, mais ce n'était pas une pendule (ou alors super moche et pas pratique...).
Pas étudiée pour être équipée en Ebus ou Opentherm, je vous le concède volontiers (même pas de connectique sur platine, encore moins de régulation donc), mais en ON/OFF (fils secs), sur circulateur, c'est archaïque, mais ça fonctionne.

Après,..., dire que le ON/OFF du circulateur à répétitions multipliées (plus avec un thermostat connecté qu'avec une bonne vieille horloge programmée pour couper une fois par jour), avec les variations importantes de pression et de températures dans le corps de chauffe que cela induit, ne précipite pas le déclin de cette vénérable machine...je dis pas...(une opinion là dessus ?)

Bon allez,..., vais aller faire une incantation moi pour me doucher au chaud demain, en attendant de trouver la solution...

Bonne nuit.

Re : (résolu) C'est quoi donc, le composant en sortie de chaudière ?

Bonjour,

Le titre "c'est quoi donc ? " est peu accrocheur et n'est pas celui qu'utilisera un internaute en panne dans sa recherche grâce au moteur de recherche sur le site. Il y a donc peu de chances que votre demande soit utile à d'autres internautes bricoleurs en panne de chauffage et d'Eau Chaude Sanitaire.

Mais c'est tout de même sympa de faire un bilan de ce qui fonctionne très bien, de ce qui fonctionne moins bien et de ce qui ne fonctionne pas à votre goût dans votre installation nouvellement acquise.

Comme vous en faites état, la vétusté et le mésusage vont probablement vous conduire à renoncer à cette installation dont vous aurez tout appris. Par la même occasion, grâce à vos photos, on voit d'anciennes installations qui ont été réalisées sans tenir compte des instructions délivrées avec les "c'est quoi donc?".

Et puis vous apportez la preuve, une fois de plus, que le Netatmo n'est pas optimum sur des installations qui datent et ont un autre système de gestion du confort.

En espérant pour vous que votre intérieur restera chaud et accueillant par grand froid et que vous pourrez vous laver sans casser la glace dans l'eau du lavabo.

À bientôt.
