Sujet : Pb installation thermostat intelligent TADO sur chaudière De Dietrich

Bonjour,

je souhaite installer un thermostat TADO sur ma chaudière De dietrich MCX 24/28 mi en remplacement de mon thermostat de dietrich AD 269

le soucis, c'est que le thermostat ne déclenche pas la chaudière alors que l'ancien de dietrcih le fait

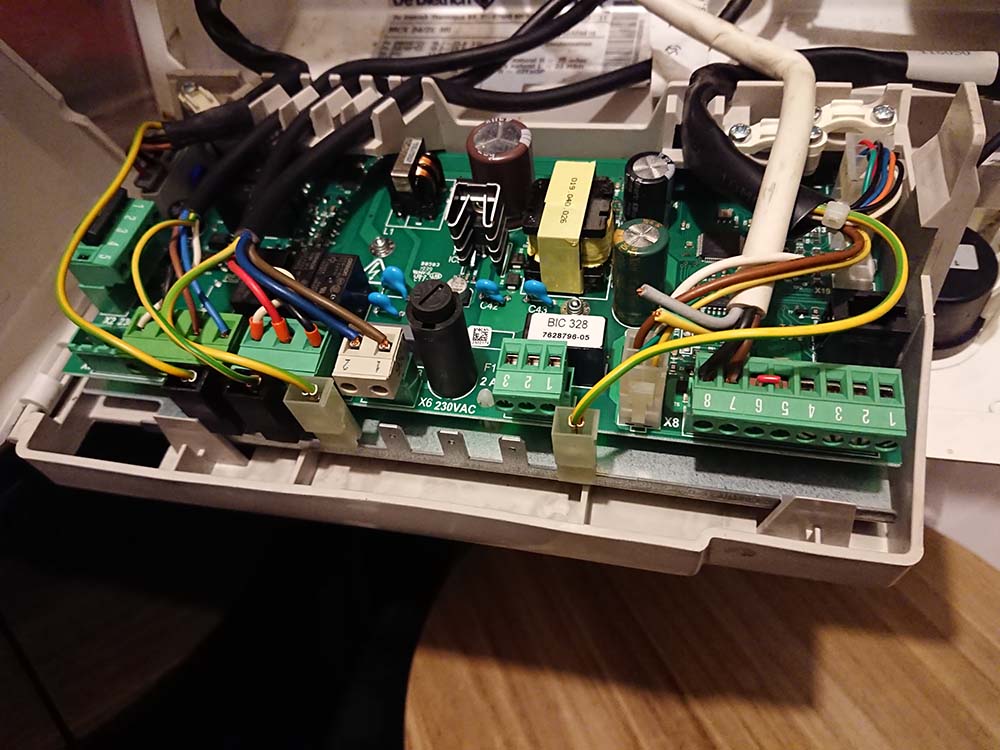

voici une photo des branchement des thermostats et la platine de la chaudière

https://i.ibb.co/Zc4BTHd/DSC-0582-1.jpg

https://i.ibb.co/Ntz3bNP/thermostat-de-dietrich-ad-269.jpg

https://i.ibb.co/QDDGqZh/DSC-0582.jpg

https://i.ibb.co/3p6zsBF/DSC-0583-1.jpg

merci pour votre aide

Sujets pièces jointes

DSC_0582 (1).JPG, 141.59 kb, 1000 x 750
DSC_0582 (1).JPG 141.59 kb, 66 téléchargements depuis. 27-10-2020

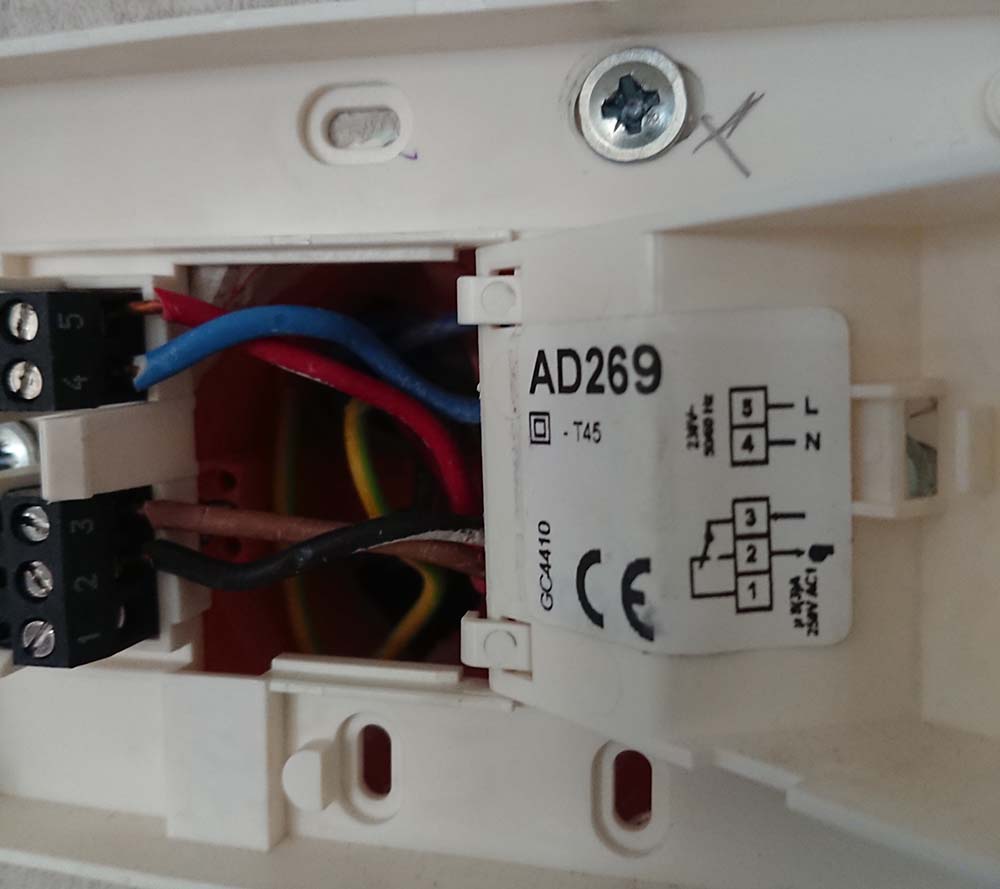

thermostat de dietrich ad 269.JPG, 73.94 kb, 1000 x 889
thermostat de dietrich ad 269.JPG 73.94 kb, 53 téléchargements depuis. 27-10-2020

vous ne trouvez pas la réponse a votre question malgré la richesse de ces forums? Demandez un devis! Simple gratuit et sans engagement.

2

Re : Pb installation thermostat intelligent TADO sur chaudière De Dietrich

Est il compatible avec ma chaudière a votre avis?
Sinon, vers quel thermostat connecté me tourner?

Re : Pb installation thermostat intelligent TADO sur chaudière De Dietrich

Bonjour,

Les chaudières/systèmes de chauffage sont déjà intelligents. La programmation est réalisée dans les ateliers/bureaux du constructeur C'est d'ailleurs souvent la seule chose qui reste chez le constructeur, les parties mécaniques et fonderie étant sous traitées dans des pays où le coût de la main d'œuvre et les conditions de travail (hygiène et sécurité) sont moins sévère que dans le pays où la marque officie.

Le langage de communication entre les différentes parties du système de chauffage est un langage interne. Les capteurs, émetteurs fonctionnent avec des signaux radio ou électriques dont la fréquence, le voltage ou le codage leur sont propre.

Une installation est captive des produits de la marque.

On ne peut faire évoluer une installation (de façon optimale) qu'en utilisant des; produits (thermostats, commande à distance) de la marque s'ils existent.

4 Dernière modification par El-Homari (28-10-2020 16:40:42)

Re : Pb installation thermostat intelligent TADO sur chaudière De Dietrich

Protestant argumente ça trés bien, felicitations.

En ce qui concerne le thermostat, je vois  3    images avec les câbles noir et marron,  Alors qu'il n'ont que deux extremités, pouvez vous nous décrire les images pour que l'on sache a quoi correspond chaque branchement.

Sur la chaudière, on trouve les connecteurs 7 et 8 sur le bornier X9 en Position 12, le pont 11 est a enlever, jusque là tout est OK.

Sur votre base de thermostat, je ne sais pas lequel correspond a votre  thermostat, vous avez un schéma de thermostat TOUT ou RIEN, je pense que voutre chaudière est incompatible avec ce fonctionnement du moins sur le connecteur référencé ou il est marqué : Raccordement du thermostat d'ambiance "cable BUS".


Ce qui veut dire que le thermostat tout ou Rien risque de ne pas fonctionner.

Edition: J'ai regardé de plus près les images et je constate que votre base de thermostat est la suivante.


Faites attention a ce que le fil d'alimentation ne soit pas relié au bornier commun a l'intérieur du connecteur, si tel est le cas, vous êtes en train d'envoyer du 220V sur le connecteur de votre chaudière.

Si vous êtes sur que  l'ancien thermostat fonctionnait et qu'il pilotais la chaudière le nouveau doit le faire aussi, car le fonctionnement est identique.

Il s'agit toutefois d'un thermostat ON OFF.
Si vous touchez les deux câbles Noir et Marron, la chaudière démarre? ces deux câbles ne doivent pas avoir du courant electrique, seulement quelques volts.

Tous les thermostat prévus a l'origine pour piloter un climatiseur ont un marquage inversé, le NO n'est ouvert qu'en position chaud, dans ce type de cas il faudra utiliser le NC pour piloter une production de chaleur.

5

Re : Pb installation thermostat intelligent TADO sur chaudière De Dietrich

El-Homari a écrit:

Protestant argumente ça trés bien, felicitations.

En ce qui concerne le thermostat, je vois  3    images avec les câbles noir et marron,  Alors qu'il n'ont que deux extremités, pouvez vous nous décrire les images pour que l'on sache a quoi correspond chaque branchement.

Sur la chaudière, on trouve les connecteurs 7 et 8 sur le bornier X9 en Position 12, le pont 11 est a enlever, jusque là tout est OK.

Sur votre base de thermostat, je ne sais pas lequel correspond a votre  thermostat, vous avez un schéma de thermostat TOUT ou RIEN, je pense que voutre chaudière est incompatible avec ce fonctionnement du moins sur le connecteur référencé ou il est marqué : Raccordement du thermostat d'ambiance "cable BUS".


Ce qui veut dire que le thermostat tout ou Rien risque de ne pas fonctionner.

Edition: J'ai regardé de plus près les images et je constate que votre base de thermostat est la suivante.


Faites attention a ce que le fil d'alimentation ne soit pas relié au bornier commun a l'intérieur du connecteur, si tel est le cas, vous êtes en train d'envoyer du 220V sur le connecteur de votre chaudière.

Si vous êtes sur que  l'ancien thermostat fonctionnait et qu'il pilotais la chaudière le nouveau doit le faire aussi, car le fonctionnement est identique.

Il s'agit toutefois d'un thermostat ON OFF.
Si vous touchez les deux câbles Noir et Marron, la chaudière démarre? ces deux câbles ne doivent pas avoir du courant electrique, seulement quelques volts.

Tous les thermostat prévus a l'origine pour piloter un climatiseur ont un marquage inversé, le NO n'est ouvert qu'en position chaud, dans ce type de cas il faudra utiliser le NC pour piloter une production de chaleur.


l'ancien thermostat est le AD 269 de marque de dietrich
je souhaite le remplacer par le tado

si je branche les fils marrons et noir, rien ne se passe; pourtant, le fonctionnement est opérationnel avec l'ancien thermostat fonctionnant sous 220v (ad 269) pourquoi lorsque je branche les 2 fils, la chaudière ne démarre pas? y a t-il un paramètre à modifier?

les fiche noir et marron sont les fils du thermostat branchés sur la chaudière en X9 (bornes 7 et 8)

vous ne trouvez pas la réponse a votre question malgré la richesse de ces forums? Une recherche s'impose! Autrement demandez un devis! Simple gratuit et sans engagement.

6

Re : Pb installation thermostat intelligent TADO sur chaudière De Dietrich

pour info, voici le manuel utilisateur de la chaudière

https://www.jeanpaulguy.fr/notice/NOTICE%20MURALE%20DD/Notice%20d'utilisation%20chaudi%C3%A8re%20murale%20gaz%20%C3%A0%20condensation%20MCX.pdf

Re : Pb installation thermostat intelligent TADO sur chaudière De Dietrich

le paragraphe 8.2 parle des thermostats d'ambiance et des reglages
