Sujet : Démontage réservoir wc fixé avec 4 vis qui ressortent du bas

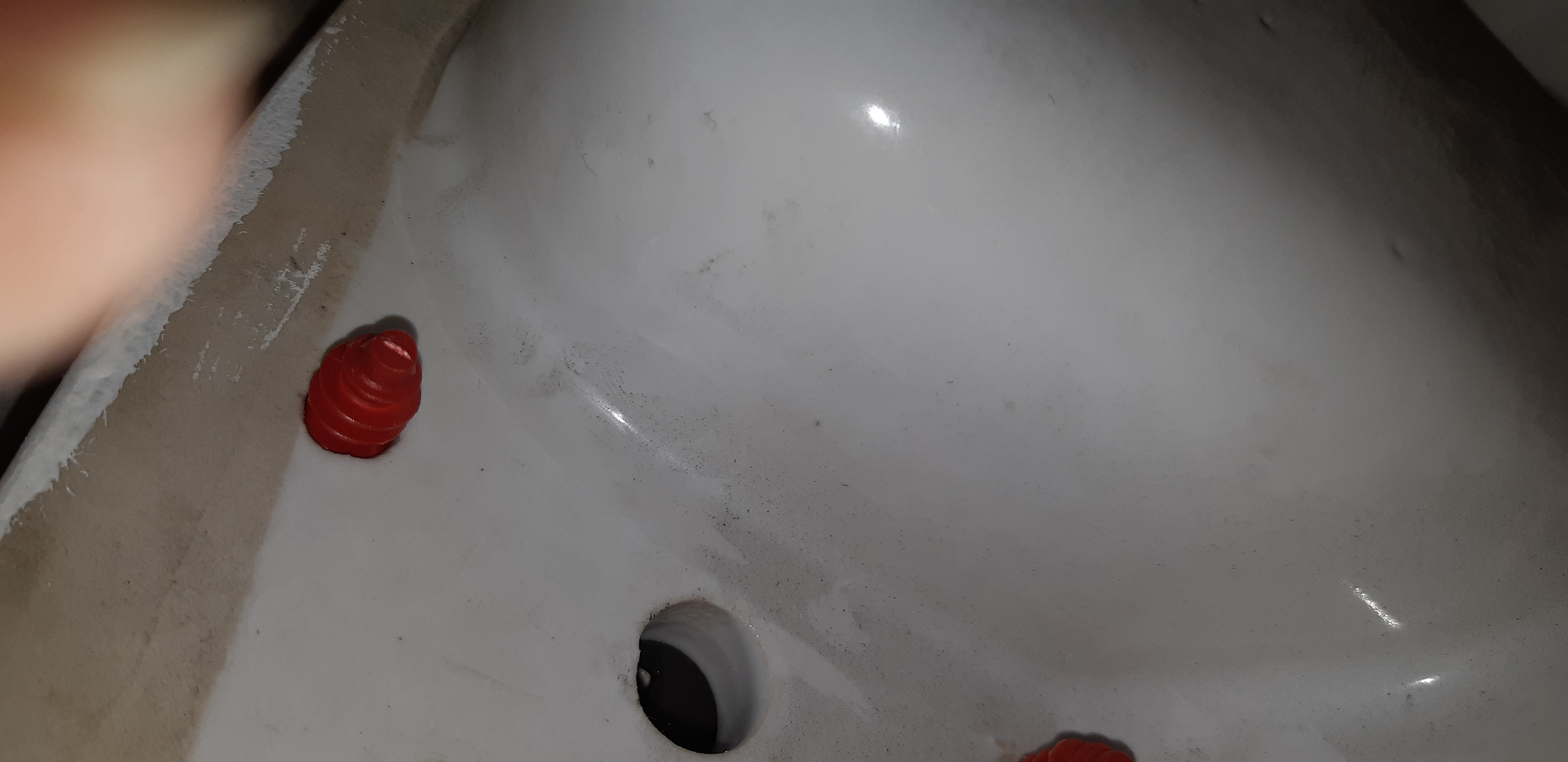

Bonsoir, étant nouveau dans le métier, j'ai besoin d'aide pour pouvoir démonter un reservoir wc fixé autrement que des vis papillons ou écrous.. en effet ce reservoir est fixé par des sortes de vis pointes (4) qui ressortent par le bas..l'intérieur du reservoir est dépourvu de vis ou fixation..est ce que quelqu'un a déjà démonter ce genre de réservoir ? Je vous joint une photo..merci a tous

Sujets pièces jointes

Attachment icône 20191231_104024.jpg 2.26 mb, 54 téléchargements depuis. 03-01-2020

vous ne trouvez pas la réponse a votre question malgré la richesse de ces forums? Demandez un devis! Simple gratuit et sans engagement.

Re : Démontage réservoir wc fixé avec 4 vis qui ressortent du bas

Bonjour,

Réservoir ou cuvette?

Apparemment tu es couché dessous pour prendre la photo.

Si tu as l'occasion, refais deux ou trois clichés . Un qui présente l'installation totale puis d'autres de plus près.

Tes systèmes de fixation, c'est les blocs rouges?

Il pourrait s'agir d'écrous-rondelles noyés dans un bloc plastique ou époxy pour éviter la rouille.

Re : Démontage réservoir wc fixé avec 4 vis qui ressortent du bas

Bonjour merci, d'avoir répondu aussi rapidement, en effet cest une photo du dessous de la cuvette, c'est cette partie qui maintient le reservoir, la photo représente la partie droite de la fixation..sachant qu'il y a 4 ( vis rouge)en tout. Cest la seule photo que jai désolé..

4

Re : Démontage réservoir wc fixé avec 4 vis qui ressortent du bas

Bonjour.

Sans être sur a 100% je dirais qu'il existe une platine acier galvanisé entre la cuvette et le réservoir.
Cette platine est munie de fixations qui permets de fixer le réservoir a la cuvette et est elle même fixé au réservoir a l'aide de l’écrou du mécanisme.

Pour démonter il suffit juste de soulever la chasse, mais ça risque d'etre assez dur, car il n'existe pas de fixation vissé, les vis rouges sont juste clipsés et peuvent etre durs a déboiter.

Ce systeme existe sur certains modeles de la marque Jacob Delafon.

Si a l'avenir vous pouviez faire une ou deux photos supplémentaires pour confirmer ou contredire mes suppositions.

Nouveau: demander un devis: simple, rapide, gratuit et sans engagement.
Interviens dans les villes a proximité de Vitry sur seine, n'hésitez pas a faire votre demande ici (prix attractifs).

Re : Démontage réservoir wc fixé avec 4 vis qui ressortent du bas

Bonjour, merci pour le démontage ?

vous ne trouvez pas la réponse a votre question malgré la richesse de ces forums? Une recherche s'impose! Autrement demandez un devis! Simple gratuit et sans engagement.

Re : Démontage réservoir wc fixé avec 4 vis qui ressortent du bas

Bonjour,

C'est probablement juste posé et enfilé . Il faut donc d'abord désolidariser le réservoir de sa tuyauterie d'alimentation.

Ensuite frapper les centreurs rouges délicatement avec un maillet caoutchouc et peut-être une cale de bois pour décoller/dégommer le réservoir de la cuvette. L'ensemble réservoir doit ensuite se retirer par une action de soulèvement vertical vers le haut.

Attention! il est possible qu'il existe des pattes/cales de fixation/blocage ailleurs.

Re : Démontage réservoir wc fixé avec 4 vis qui ressortent du bas

Bonjour, ok merci..ça m'a l'air bien compliqué et risqué..  en tout cas merci pour votre réponse et bonne année 2020 à tous...

8

Re : Démontage réservoir wc fixé avec 4 vis qui ressortent du bas

Bonjour,
j'ai exactement le même wc avec ces 4 mêmes vis de fixation à embouts rouges. Il s'agit  d'un wc Royan 2 de  la marque SELLES. Je dois également le démonter pour remplacer le joint lèvre. Avez-vous pu retirer ces vis et démonter le réservoir sans dégât ? Si oui, comment ? d'avance merci pour votre réponse

Re : Démontage réservoir wc fixé avec 4 vis qui ressortent du bas

Bonjour,

Darius avait suggéré une platine intermédiaire en galvanisé située entre le réservoir et la cuvette.

Un écrou (probablement en nylon) serrerait le réservoir sur la platine. Cet écrou de grande taille serait vissé sur la partie inférieure du mécanisme de chasse.

Il faut donc démonter le mécanisme de chasse après avoir enlevé l'alimentation et son flotteur. Le mécanisme de chasse se désolidarise généralement par un mouvement quart de tour.

Là on doit voir dans le fond du réservoir l'écrou qui maintient ce réservoir sur la platine intermédiaire.

Faites donc quelques photos et documentez le post pour les autres . Merci.

10

Re : Démontage réservoir wc fixé avec 4 vis qui ressortent du bas

Oui tout porte a croire que la fixation du mécanisme a la chasse d'eau englobe aussi une platine en acier, c'est sur cette platine qui sont fixés les vis qui fixent la chasse a la cuvette.

Jacob delafon a toujours un ou deux modèles avec ce système de fixation.

Nouveau: demander un devis: simple, rapide, gratuit et sans engagement.
Interviens dans les villes a proximité de Vitry sur seine, n'hésitez pas a faire votre demande ici (prix attractifs).

11

Re : Démontage réservoir wc fixé avec 4 vis qui ressortent du bas

bonjour, j'ai exactement le modèle modèle SELLES ROYAN 2.

J'ai réussi à désolidariser le réservoir de la cuvette sans casse les 4 fixations plastique rouge qui sont sous le réservoir et tenues sur une plaque métallique.

Je dois changer le mécanisme de chasse d'eau.

Quelqu'un sait-il me donner la référence d'un modèle compatible ?
Jai acheté un modèle "universel" chez Leroy Merlin, mais le joint situé à positionner entre le réservoir et la cuvette sera écrasé et n'a rien à voir avec l'ancien joint conique qui s'engouffrait dans le trou ...

Merci pour vos réponses.
Salutations.

Sujets pièces jointes

Attachment icône 20220120_151552.jpg 2.39 mb, fichier pas encore téléchargé.

Re : Démontage réservoir wc fixé avec 4 vis qui ressortent du bas

Bonjour.

Félicitation pour le démontage, comment avez vous fait? Vous avez inséré une plaque de bois entre les deux composnts pour faire levier? Pouvez vous donner quelques détails SVP?

Effectivement, ce type de mécanisme est difficile a trouver, Geberit (anciennement Allia) ont aussi un modèle comme le votre.

Soit vous utilisez le joint mousse fourni et vous vérifiez qu'il n'y a pas une fuite entre la chasse d'eau et la cuvette.
Soit vous utilisez l'écrou de l'ancien mécanisme sur le nouveau.

Soit vous prenez votre ancien mécanisme et vous courrez chez un fournisseur de plomberie pour qu'il vous commande le mécanisme d'origine ou compatible.

Pour la fixation de votre chasse d'eau, si elle percé de part et d'autre du trou central, vous n'êtes plus obligé d'utiliser la platine, vous pouvez utiliser une fixation standard qui traverse la chasse d'eau et la cuvette.

Nous ne faisons pas le travail a votre place, nous donnons  simplement un coup de main... wink wink
Responsabilité des installateurs... LIRE Principes de diamètres... LIRE
Vous avez un site ou un blog? Faites un lien vers ce forum ou vers votre propre sujet...

13

Re : Démontage réservoir wc fixé avec 4 vis qui ressortent du bas

Bonjour,
j'ai réussi en prenant le temps de soulever méthodiquement le réservoir et en glissant petit à petit des cales en bois à chacun des 4 angles. En parrallèle, quelques coups de maillet par le dessous sur les vis plastique rouge.
Bref, ça m'a pris 30 minutes mais au final les vis ne sont pas cassées.

J'ai bien peur que le joint mousse fourni et qui fonctionnera par écrasement ne génère une fuite.
Je ferais bien le test, mais vu la difficulté de repositionner le réservoir, je ne voudrais pas avoir à recommencer X fois si jamais ça fuit.

Hier soir j'ai trouvé sur le site internet ESPINOSA un mécanisme Geberit type 290 pour remplacement SELLES ROYAN CLICO GEBERIT 282.353.21.1 dont voici le lien :
https://www.espinosa.fr/fr/piece-detach … 53211.html

Pensez vous que cette référence puisse correspondre ?? La 3ème photo visible sur le site pour cette référence ressemble bien à la plaque métallique qui tient les 4 vis de mon modèle.

Salutations

Re : Démontage réservoir wc fixé avec 4 vis qui ressortent du bas

Re bonjour.

Oui il semble bien que c'est le bon modèle.
Il se monte aussi sur divers autres WCs et compris sur un modele de WC geberit renova.

Il s'agit de la pièce :
Mécanisme Geberit type 290 282.353.21.1 pour remplacement SELLES ROYAN CLICO, Disponible aussi sur ManoMano

Je vous remercie du partage.

Nous ne faisons pas le travail a votre place, nous donnons  simplement un coup de main... wink wink
Responsabilité des installateurs... LIRE Principes de diamètres... LIRE
Vous avez un site ou un blog? Faites un lien vers ce forum ou vers votre propre sujet...

15

Re : Démontage réservoir wc fixé avec 4 vis qui ressortent du bas

bonjour,

merci d'avoir pris le temps de me répondre. Je vais effectivement commander cette référence chez Manomano.

Une fois reçu je prendrai le temps de faire un retour sur ce site pour faire part de mon expérience, à toutes fins utiles.

Salutations.

Re : Démontage réservoir wc fixé avec 4 vis qui ressortent du bas
