11 Réponse de Fireloop

  • Inscrit : 08-10-2019
  • Messages : 22

Re : Questions evacuations mixtes et capacités

Si le PP auquel vous faites référence doit entre utilisé a des températures comprises entre -10°C et +40°C

Au fait d'après le constructeur cette temperature est la température d'installation, la plage d'utilisation est de -10º a 90º C (voir carac. en fichier joint)

Mais je me rend bien compte qu'en temps que débutant je me complique sans doute la vie, je pourrais faire ca en PVC. Je voulais réduire le bruit, mais peut être que ca n'a pas de sens vu la hauteur de colonne, ce n'est peut être pas nécessaire.

Alors n'importe quel matériel peut faire l'affaire, mais si vous désirez vraiment luter contre le bruit, prenez de la fonte, au moins vous en avez pour toute votre vie et celle de vos enfants.

Je ferais pas ça a mes enfants smile smile

Pour les coudes ou tés a utiliser, vous pouvez suivre les recommandations du dessin, même si j'ai un faible par les culottes a 45°.
Contrairement a ce qui est dessiné, lorsqu'un collecteur horizontal se déverse sur un chute verticale, l'air n'a pas besoin de venir depuis le ventilation primaire vers le collecteur horizontal, vu que l'appareil qui est en train de se vider est a l'air libre et vue que la surface mouillé du tube ne dépasse pas les 75% de sa section.
L'air aurait besoin de remonter vers l’appareil au cas ou l'appareil serait fermé, ce qui n'est pas le cas dans les appareils sanitaires.

C'était ma 1ere idée aussi d'utiliser des tés a 45º. Disons que je vois un avantage dans mon cas à utiliser une culotte 87º c'est le gain de place.

Ceci n'engage que mon point de vue et mon expérience sur le terrain.

Je suis très sensible a l'argument de l'experience. Etant artisan, je sais que souvent les théories sont très jolies, mais que dans la pratique ca peut être différent smile Mais de temps en temps c'est bon aussi de se poser la question de savoir si un autre matériau (nouveau) peut être intéressant. Apparement le pp devient plus courant en Belgique, après est ce qu'on a vraiment un retour d'experience sur le sujet ? ca ?

Merci pour vos retours

Alex

Sujets pièces jointes

Silent PP.tiff, 189.84 kb, 1656 x 970
Silent PP.tiff 189.84 kb, 164 téléchargements depuis. 22-11-2019

Citer Message 11

  • PUB

12 Réponse de Fireloop Dernière modification par Fireloop (07-01-2020 09:59:43)

  • Inscrit : 08-10-2019
  • Messages : 22

Re : Questions evacuations mixtes et capacités

Hello a tous,

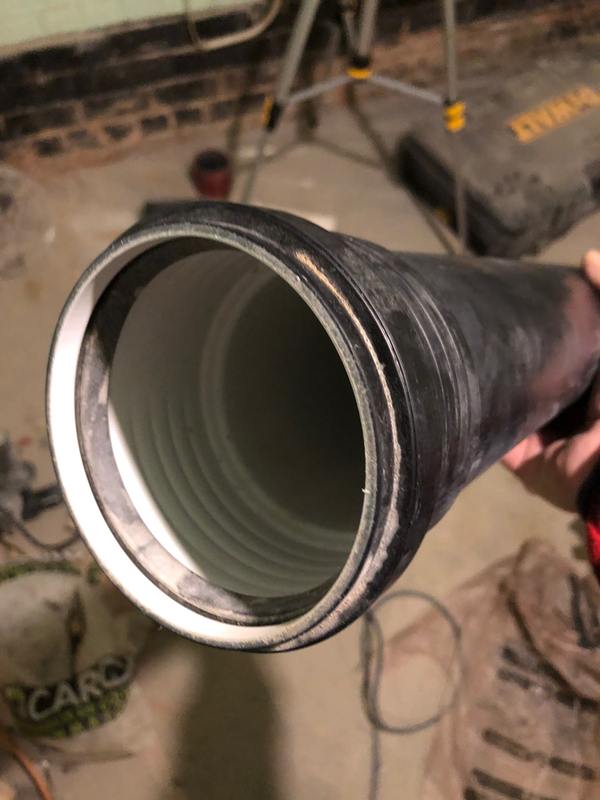

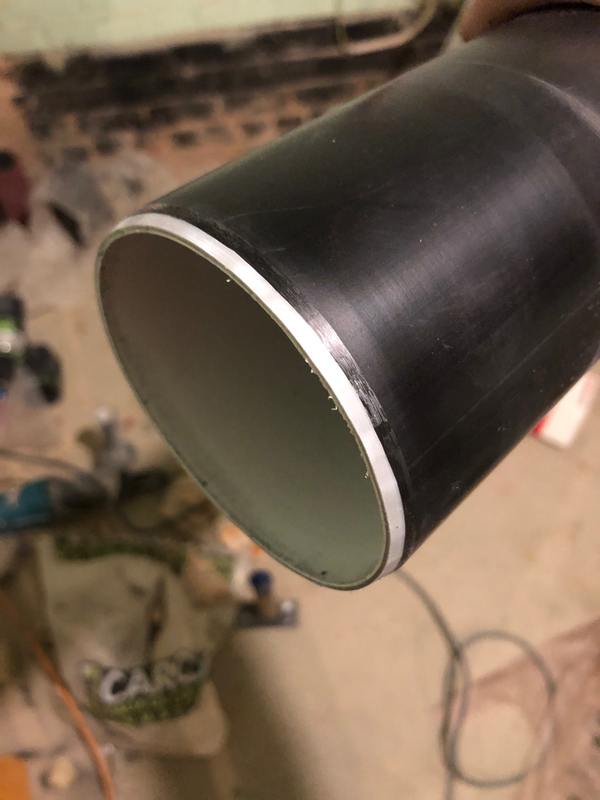

J'ai pris un peu de temps pour commencer ma plomberie mais je m'y suis finalement mis, je vais essayer de documenter ca. J'ai commencé par les evacuations et comme on avait parlé de matos dans ce post je vais poster ca ici. J'ai finalement utilisé un produit appelé silent PP, dont j'avais mis les caractéristiques plus haut. Ca me semblait un bon compromis entre facilité de pose, réduction de bruit et ca me permettais d'avoir facilement un diamètre de 75mm plus résistant a des températures élevées. Chez les fournisseurs ici en Belgique, pour les memes caractéristiques en PVC, on plus couramment Max diamètre 50mm. Ce sont des longueurs a emboiter dans des manchons avec joints avec un lubrifiant pour faciliter la pose et augmenter l'étanchéité. Il est possible d'adapter les longueurs au chantier (scie a metal ou a onglet dans mon cas) et il est possible (conseillé) de se munir de l'accessoire a chanfreiner (voir photos)
Voila.

Sujets pièces jointes

IMG_5251-BM.jpg, 36.48 kb, 600 x 800
IMG_5251-BM.jpg 36.48 kb, 160 téléchargements depuis. 07-01-2020

IMG_5252-BM.jpg, 47.55 kb, 600 x 800
IMG_5252-BM.jpg 47.55 kb, 165 téléchargements depuis. 07-01-2020

Citer Message 12

13 Réponse de Fireloop Dernière modification par Fireloop (07-01-2020 10:00:24)

  • Inscrit : 08-10-2019
  • Messages : 22

Re : Questions evacuations mixtes et capacités

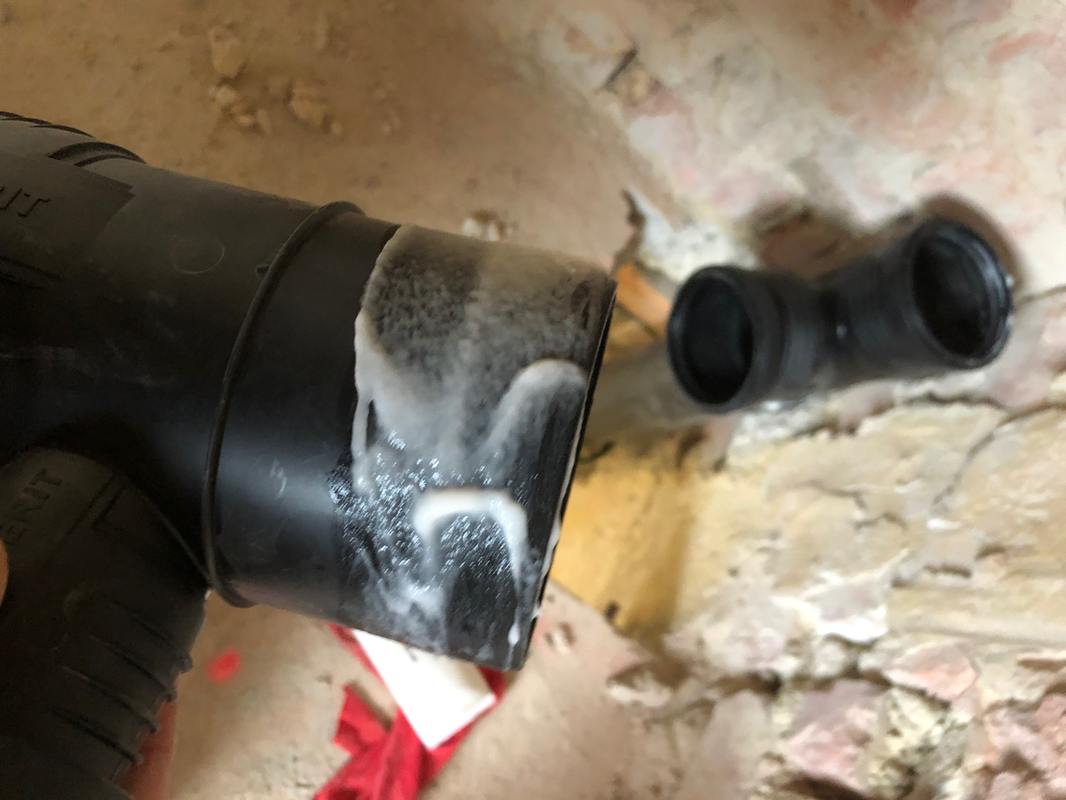

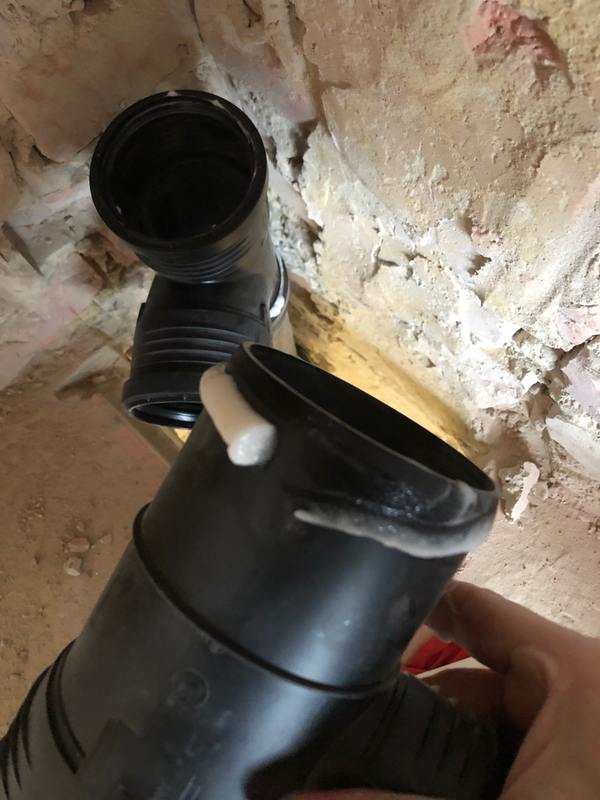

Lubrifiant

Sujets pièces jointes

IMG_5255-BM.jpg, 55.06 kb, 600 x 800
IMG_5255-BM.jpg 55.06 kb, 164 téléchargements depuis. 07-01-2020

IMG_5256-BM.jpg, 67.58 kb, 1066 x 800
IMG_5256-BM.jpg 67.58 kb, 180 téléchargements depuis. 07-01-2020

Citer Message 13

14 Réponse de Fireloop

  • Inscrit : 08-10-2019
  • Messages : 22

Re : Questions evacuations mixtes et capacités

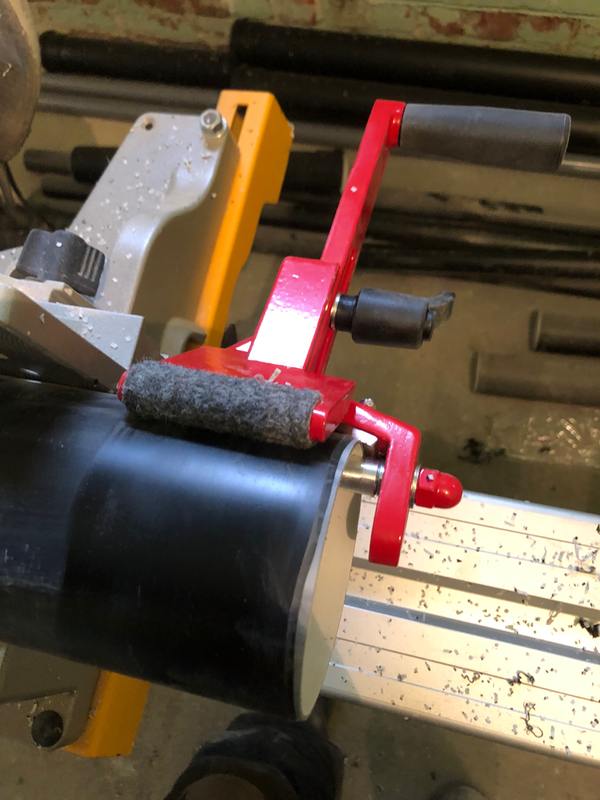

Outil a chanfreiner

Sujets pièces jointes

IMG_5257-BM.jpg, 52.57 kb, 600 x 800
IMG_5257-BM.jpg 52.57 kb, 163 téléchargements depuis. 07-01-2020

Citer Message 14

15 Réponse de Fireloop

  • Inscrit : 08-10-2019
  • Messages : 22

Re : Questions evacuations mixtes et capacités

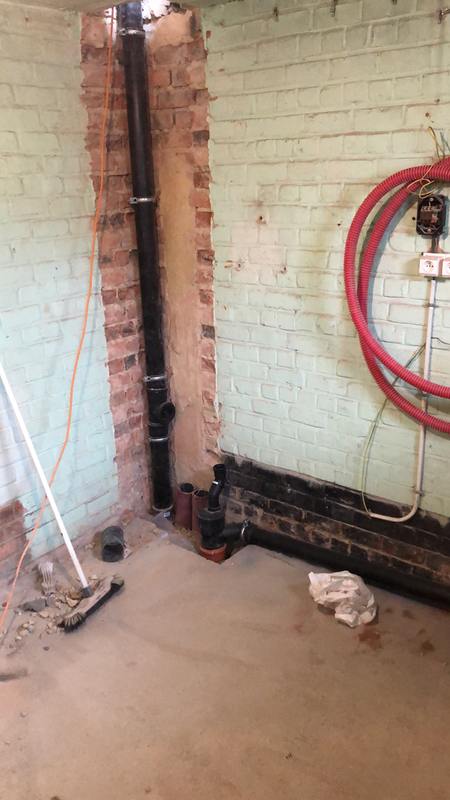

pose

Sujets pièces jointes

IMG_5278-BM.jpg, 46.33 kb, 450 x 800
IMG_5278-BM.jpg 46.33 kb, 171 téléchargements depuis. 07-01-2020

IMG_5279-BM.jpg, 47.11 kb, 450 x 800
IMG_5279-BM.jpg 47.11 kb, 190 téléchargements depuis. 07-01-2020

Citer Message 15

16 Réponse de Fireloop Dernière modification par Fireloop (07-01-2020 15:13:57)

  • Inscrit : 08-10-2019
  • Messages : 22

Re : Questions evacuations mixtes et capacités

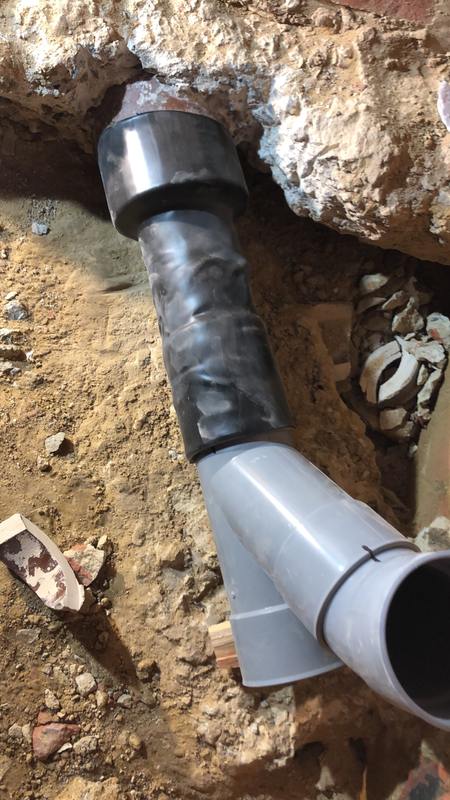

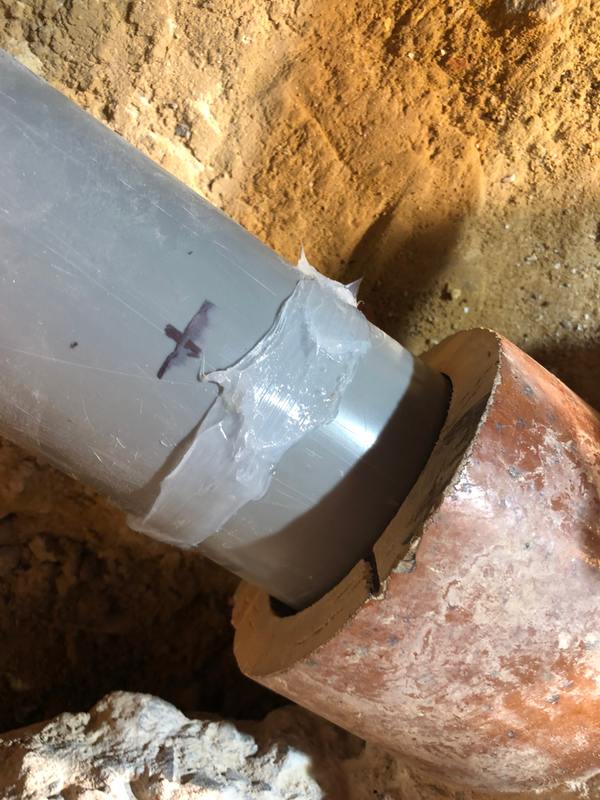

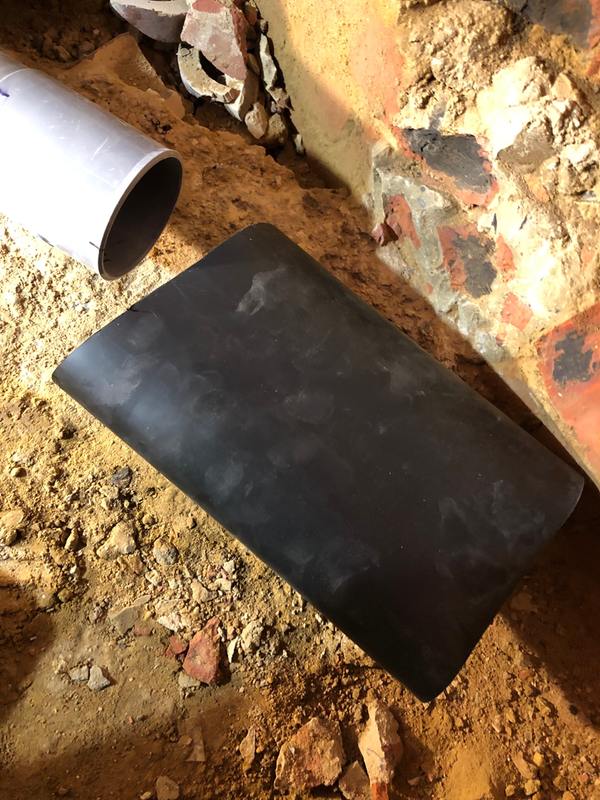

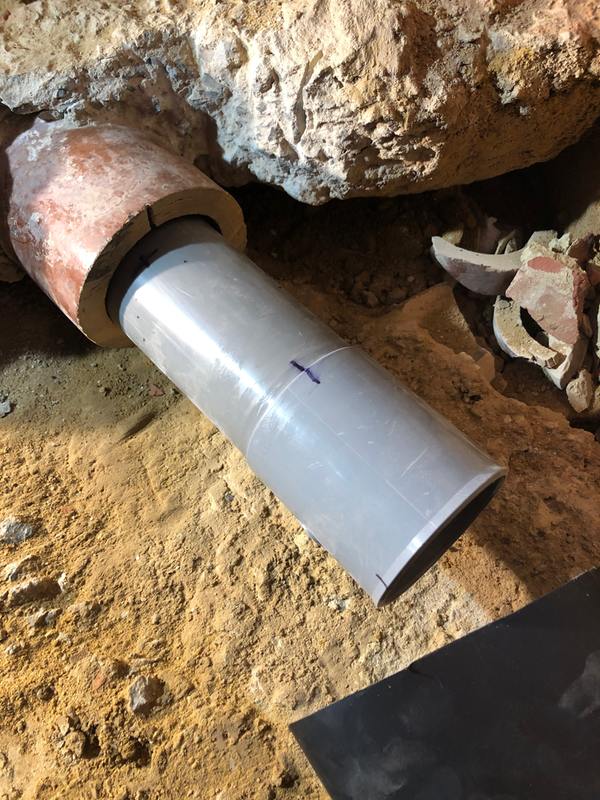

Dernier petit mot concernant les evacuations, j'avais un problème dans la toilette du bas. Je savais que le tuyau en grès existant était abimé au niveau du coude pres du départ et je devais le remplacer. En ouvrant je me suis rendu compte qu'il était aussi fissuré. Je l'ai donc coupé proprement et ensuite j'ai galèré pour trouver une piece de transition avec le PVC. La conduite en grès faisait 130mm de diamètre extérieure et a peu pres 95mm en intérieur. Les solutions que je trouvais ne me semblait pas très pérennes et du coup je me suis dit que le mieux serait de trouver un gaine thermoretractable (comme on en utilise beaucoup en électricité). C'était pas evident de trouver le bon diamètre non plus, mais finalement j'ai trouvé sur un site internet français (cocorico à vous smile ). J'ai posé le PVC de 90mm a l'intérieur, je l'ai siliconé et par dessus placé la gaine. Voila le résultat.

Sujets pièces jointes

IMG_5275-BM.jpg, 105.35 kb, 600 x 800
IMG_5275-BM.jpg 105.35 kb, 156 téléchargements depuis. 07-01-2020

IMG_5277-BM.jpg, 78.32 kb, 600 x 800
IMG_5277-BM.jpg 78.32 kb, 193 téléchargements depuis. 07-01-2020

Citer Message 16

17 Réponse de Fireloop Dernière modification par Fireloop (07-01-2020 10:12:23)

  • Inscrit : 08-10-2019
  • Messages : 22

Re : Questions evacuations mixtes et capacités

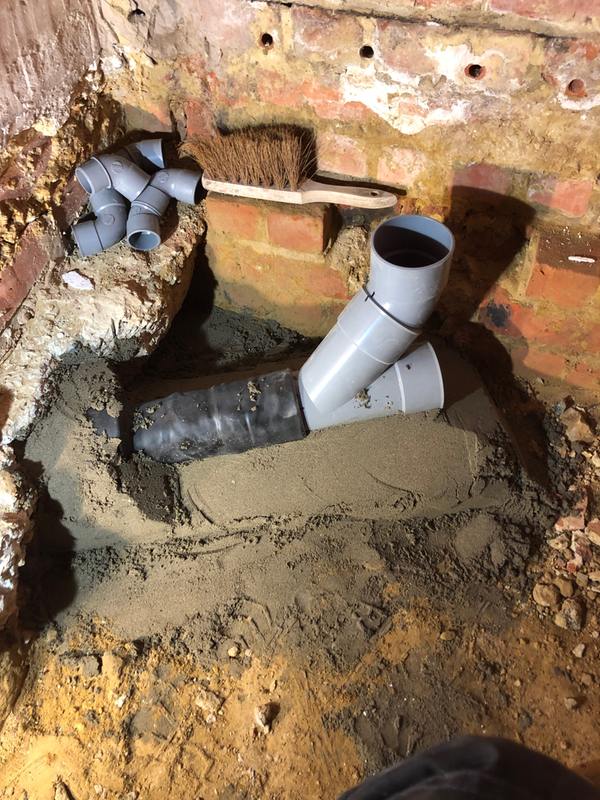

Etape 2

Sujets pièces jointes

IMG_5276-BM.jpg, 96.46 kb, 600 x 800
IMG_5276-BM.jpg 96.46 kb, 154 téléchargements depuis. 07-01-2020

IMG_5281-BM.jpg, 75.75 kb, 450 x 800
IMG_5281-BM.jpg 75.75 kb, 149 téléchargements depuis. 07-01-2020

Citer Message 17

18 Réponse de Fireloop Dernière modification par Fireloop (07-01-2020 10:13:04)

  • Inscrit : 08-10-2019
  • Messages : 22

Re : Questions evacuations mixtes et capacités

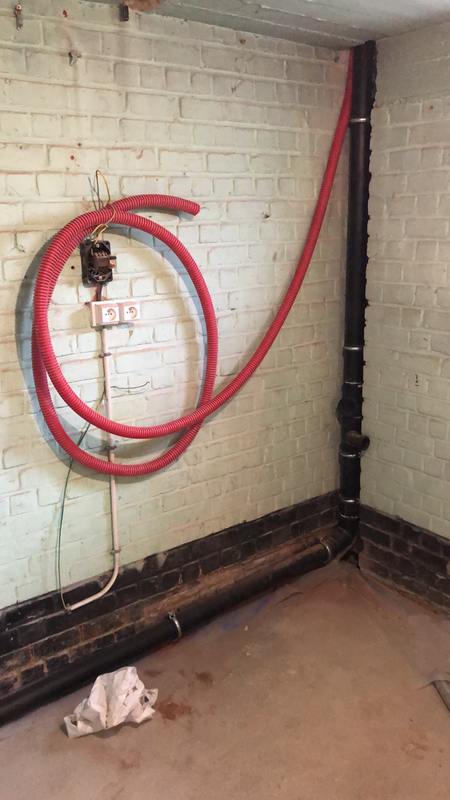

Final

Sujets pièces jointes

IMG_5286-BM.jpg, 110.33 kb, 600 x 800
IMG_5286-BM.jpg 110.33 kb, 170 téléchargements depuis. 07-01-2020

Citer Message 18

19 Réponse de Darius

  • Darius
  • Maître Plombier
  • Déconnecté
  • Inscrit : 28-02-2018
  • Messages : 2 470

Re : Questions evacuations mixtes et capacités

Merci Firelop.

Félicitations pour tes réalisation dignes d'un pro.

Pour ton materiel que je n'ai jamais vu dans ma vie professionnel mais je deviné sa marque. Geberit m'as toujours fasciné.
Les fabricants Français sont concentrés sur le PVC a coller c'est toute une industrie a laquelle il ne faut pas toucher, ce qui est vraiment dommage, ainsi que le diamètres sont personnalisés. On utilise du Ø90 partout en Europe sauf en France.

Puis pour ta gaine termo-rétractable, il fallait y penser.

Nouveau: demander un devis: simple, rapide, gratuit et sans engagement.

Citer Message 19

  • Inscrit : 04-01-2017
  • Messages : 1 581

Re : Questions evacuations mixtes et capacités

Bonjour,

Merci pour le reportage.

J'ai juste une ou deux questions concernant l'utilisation du PP avec joints au lieu du PP assemblé par chauffage/fusion.

L'ensemble vertical semble démontable sans tout scier ou casser, mais vous avez installé beaucoup de colliers. Colliers de fixation au mur ou colliers de blocage des tés qui sinon risqueraient de glisser ?

Concernant l'outil à chanfreiner, je suppose que c'est une mallette qui contient plusieurs cylindres de Ø différents à placer à l'intérieur du tube PP. Quel est le coût d'une telle mallette?
