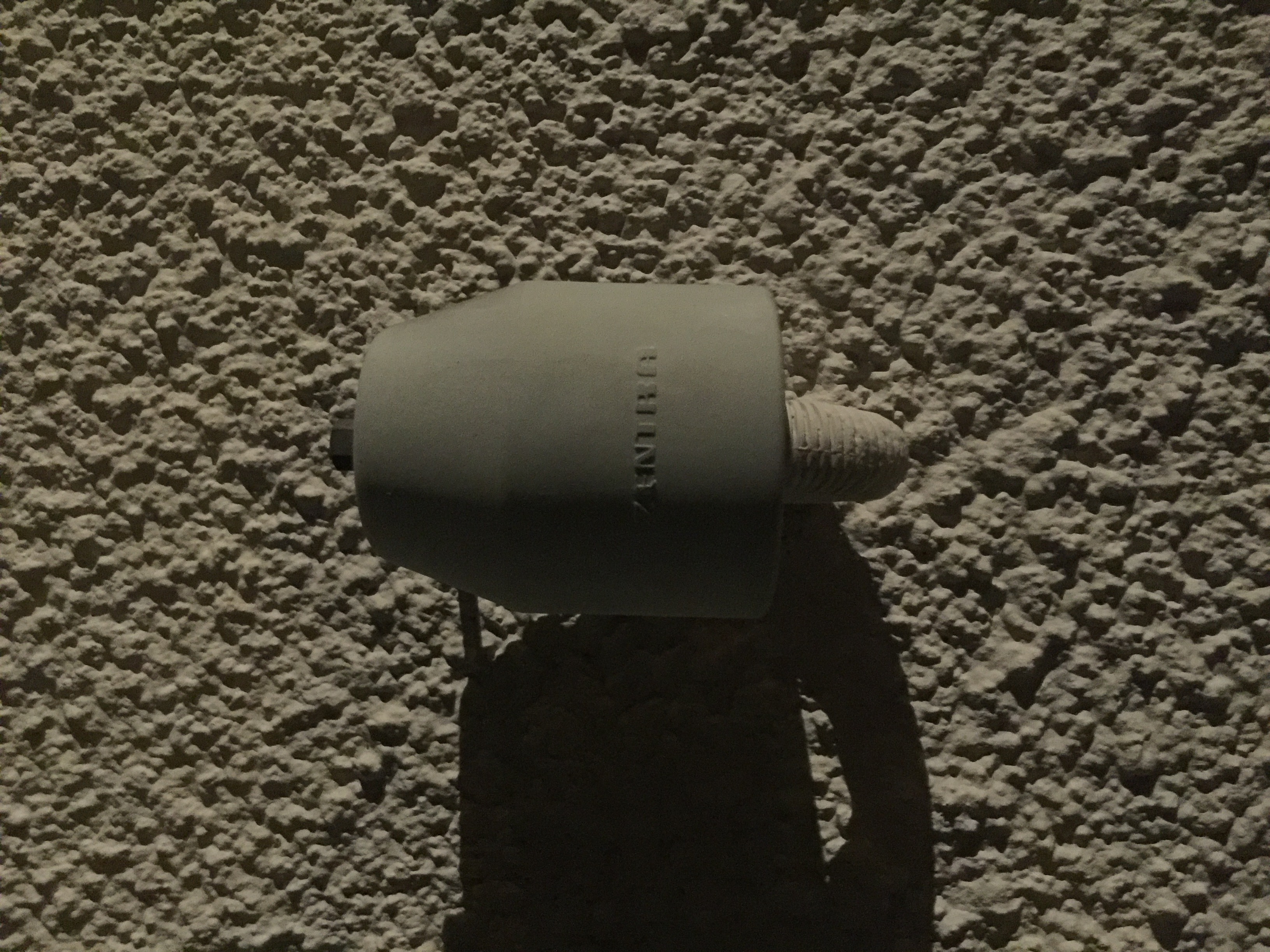

Commnet brancher Servomoteur et sonde extérieure

Bonjour,
Il s'agit d'une chaudière Dietriche, voici le modèle.

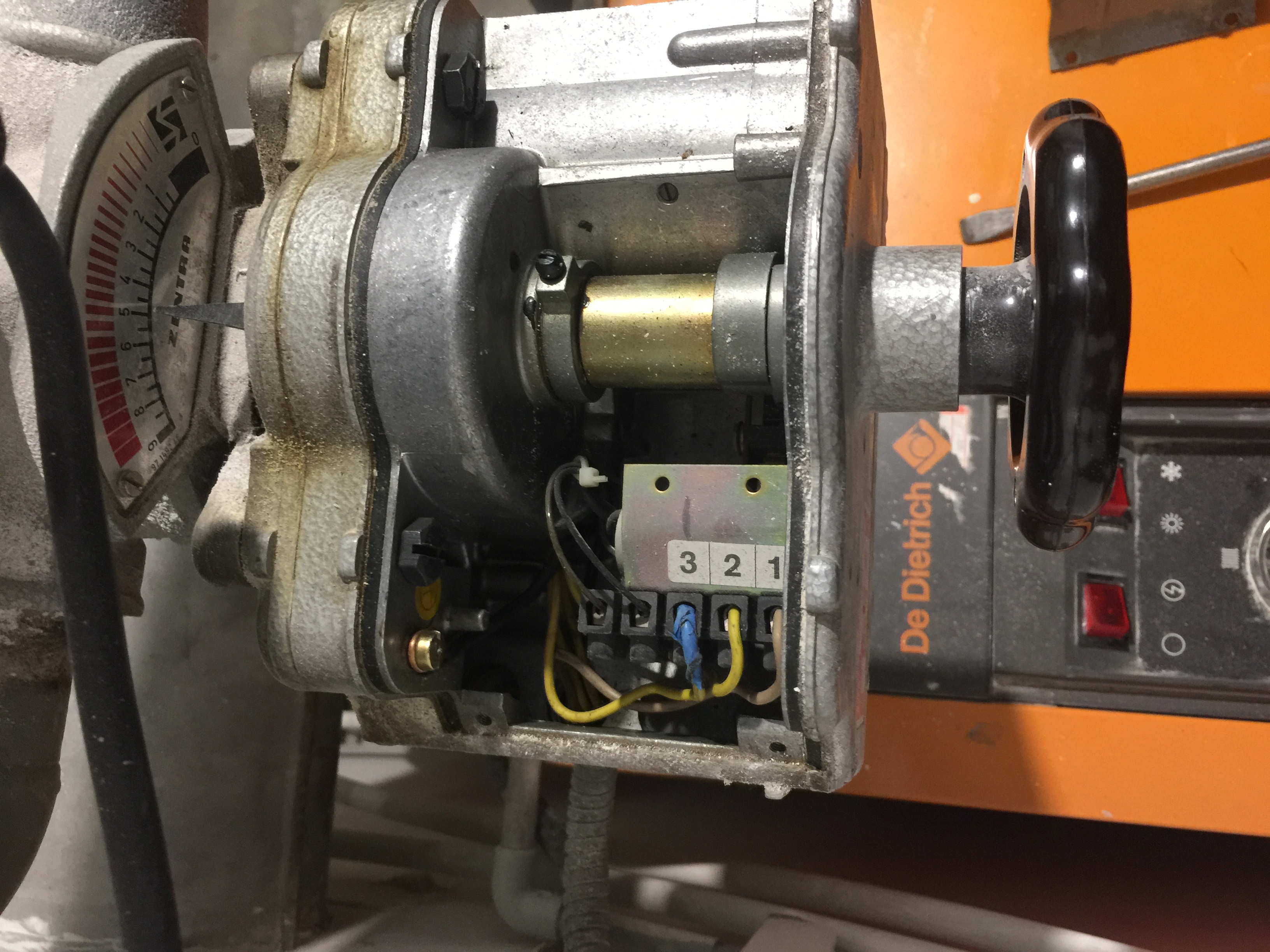

Le servomoteur n'est pas relié à la boite je pense.
L’installation est d'origine 1969, mais je ne retrouve nul parts la référence de la chaudière, j'ai regardé de tous les cotés.
Je joint d'autres photos.
Cordialement

Bonjour DARIUS,
Vous avez tout à fait raison.
Le boîtier c’est un centratherm K-AR qui n’est pas du tout connecté.
La chaudière chauffe la maison, radiateur 1 étage et  « plancher chauffant  » au rez-de-chaussée et produit d’eau chaude sanitaire via un ballon externe. Le tout est relié à la chaudière via de tuyaux anciens.
Je pense que je vais abandonner l’idée du servomoteur et je vais continuer à régler manuellement
Le temps d’avoir les moyens d’acheter une chaudière plus récente. Neuf c’est hors budget...
Cordialement

Vous dites que vous avez es radiateurs à l'étage et un plancher chauffant au RDC.
Vous devez très certainement avoir deux circuit séparés qui partent de votre chaudière. Un "chaud" pour les radiateurs. Un "tiède" pour le plancher chauffant.
Les températures ne peuvent pas être les mêmes. La gestion de leur température non plus. (d'où peut être ce servo moteur)

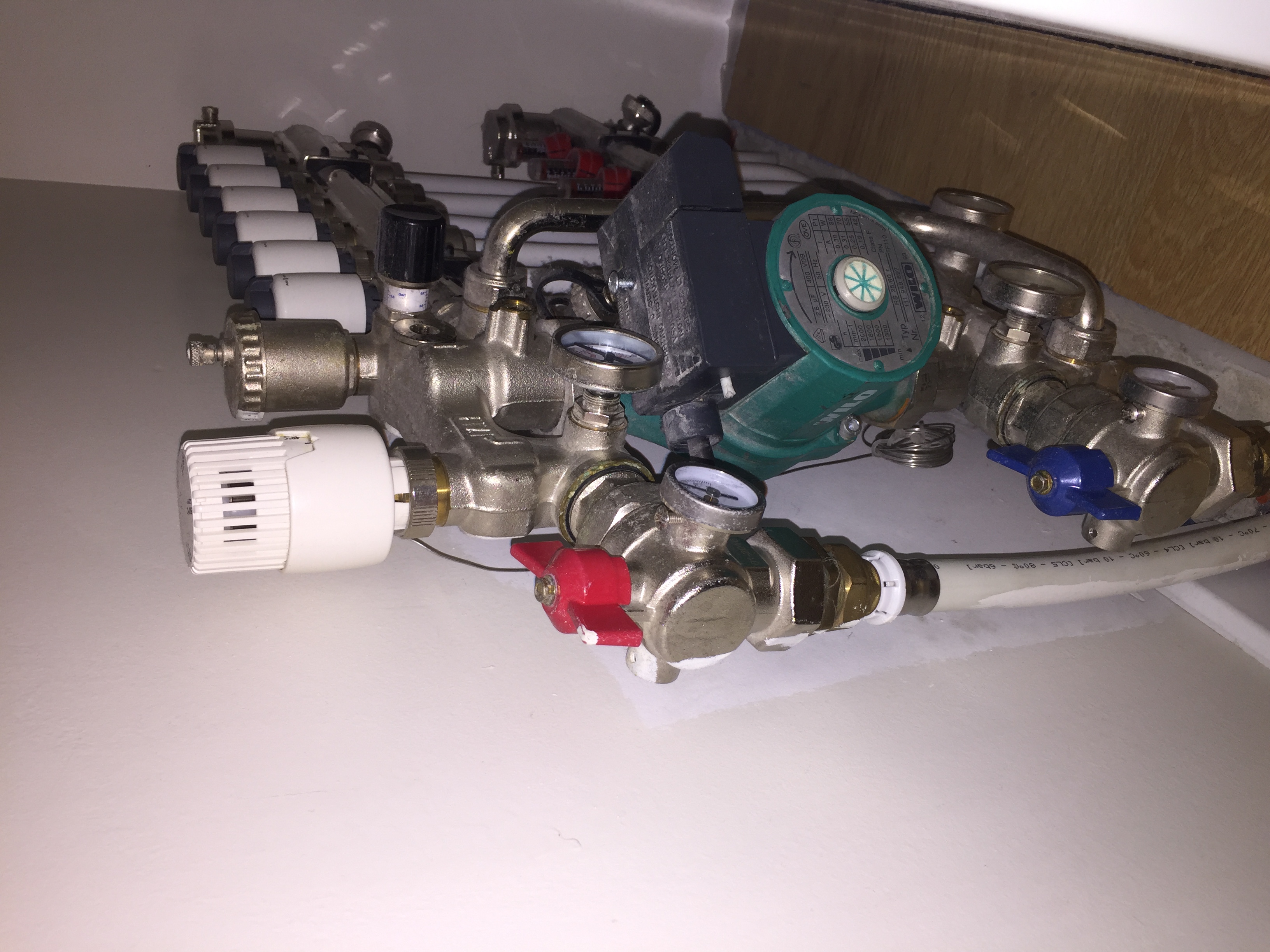

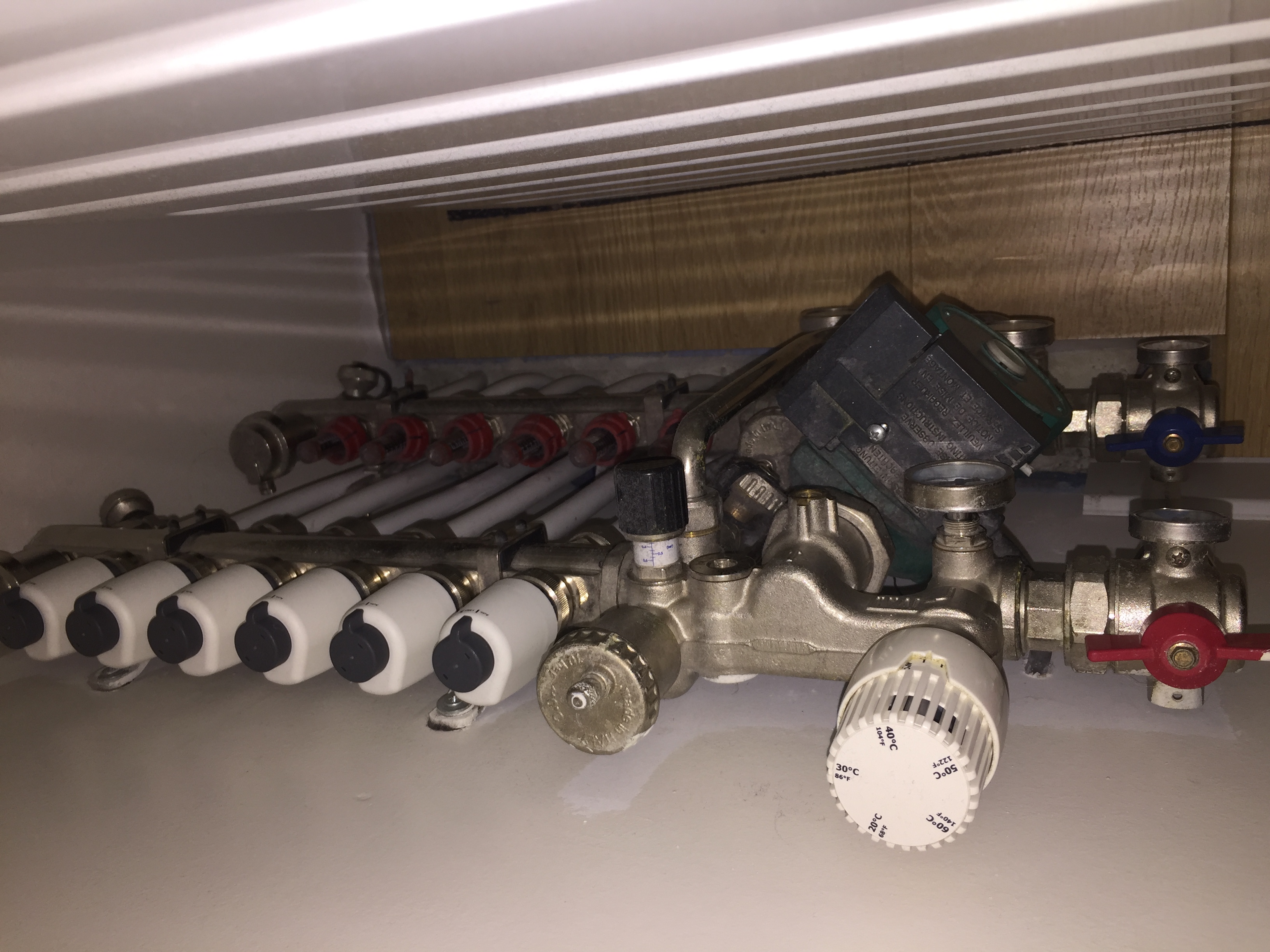

Des photos de l'arrière et de l'ensemble de l'installation en sortie de chaudière nous aiderait.

Ce que veut dire Darius, c'est que la chaudière doit comporter en interne un ballon d'eau chaude sanitaire qui est chauffé en "bain marie" par l'eau qui est affectée au chauffage. L'eau chaude sanitaire n'est jamais en contact avec celle du chauffage.

Pour du bricolage c’est propre.

A confirmer ou infirmer par un professionnel qui ont plus de maitrise que moi des subtilités.
Je pense que votre installation n’est pas cohérente dans son ensemble.
Vous gérez la température de l’eau de départ par la vanne mélangeuse trois (ou quatre) voies du fameux cerveau moteur et de la régulation non fonctionnelle.

Vos radiateurs ont besoin d’eau pouvant aller jusqu’à 80° par grands froids. Votre plancher chauffant  une quarantaine grand maxi.
Vous devez maintenir la chaudière à environ 60° pour avoir de l’eau chaude sanitaire.
ça se sont les règles de grandeurs.

Votre robinet thermostatique sur la nourrice du plancher ne fait que ouvrir l’eau ou la fermer, il ne gère pas sa température. Il réagit seulement en fonction de la température ambiante autour de lui.
Aucun des deux n’a besoin de la même température d’eau pour transmettre la même chaleur à son environnement.

Je pense très compliqué voire impossible d’équilibrer les températures dans l’ensemble de la maison et le risque d’envoyer de l’eau trop chaude dans le plancher ou trop froide dans les radiateurs.

L’intérêt de la régulation climatique est important pour les planchers chauffant. L’anticipation des températures permet de gommer l’inertie des plancher entre autre.
Vous devriez essayer de la rendre fonctionnelle. Mais ça n’empêchera pas le problème d’équilibre.
Sur votre régulation il doit y avoir une deuxième sonde après la vanne mélangeuse celle qui informe de la température d'eau pour régler la position de la vanne.

Deux circuits et deux gestions séparés seraient nécessaires pour bien gérer votre installation.
