Sujet : Nourrice montée à l'envers ?

Bonjour a tous,


J'ai besoin de vos lumières concernant ma nourrice de plancher chauffant.
Mon installation a été faite il y a un an suite à notre construction. Nous avons une PAC DAIKIN altherma basse température mais nous avons sans cesse un problème de débit ( environ 10l/minutes ) qui met la PAC en défaut.
Selon Daikin, cela viendrait du fait que la nourrice de plancher serait montée a l'envers.( Les flotteurs restent bloqués en haut quoi que l'on fasse).
Pouvez vous me confirmer si cela est bien le cas et si uniquement en inversant les 2 tuyaux sur le bloc de la PAC, sans inverser au niveau du collecteur, cela résoudrait le problème ?
Merci beaucoup.

Sujets pièces jointes

IMG_20181122_104023_compress45.jpg, 78.08 kb, 972 x 1288
IMG_20181122_104023_compress45.jpg 78.08 kb, 47 téléchargements depuis. 30-09-2019

vous ne trouvez pas la réponse a votre question malgré la richesse de ces forums? Une recherche s'impose! Autrement demandez un devis! Simple gratuit et sans engagement.

2

Re : Nourrice montée à l'envers ?

La nourrice semble bien monté, elle est peut être mal alimenté.

Le départ devrais se trouver sur la nourrice du haut.

3

Re : Nourrice montée à l'envers ?

Ok, le plombier me propose uniquement d'inverser le départ et l'arrivée au niveau du module de la PAC mais n'est ce pas mieux d'inverser la nourrice du bas avec celle du haut ?
Le fait que cela soit monté a l'envers et si l'inversion va se faire, y a t'il un risque pour la pompe à chaleur ?
Que me conseilleriez vous ?
Et dois je purger l'ensemble après l'inversion ?
Merci

4

Re : Nourrice montée à l'envers ?

Si le probleme venais des nourrices alimentés a l'envers, le simple fait d'inverser l'alimentation reglerais le PB.

Votre pompe a chaleur gere elle même le plancher chauffant ou disposez vous d'un module qui fait ce travail, y a t'il u ballon tampon découpleur sur votre pompe.

Quelques images aideraient a mieux centraliser le probleme.

En resumé, si vous avez un debit permanent dans les boucles c'est qu'il y a un probleme autre que l'erreur de la pompe.
Quelques details de plus pourraient aider a localiser la panne.


De toute manière c'est facile a voir si le flux est inversé, augmentez la temperature de départ ou mettez en route votre PC et touchez les tuyaux pour savoir lequel est l'arrivé.

5

Re : Nourrice montée à l'envers ?

Ok, je prends des photos ce soir de mon installation complète et je vous les transmets, si cela peut vous aiguiller a identifié le problème et de ce fait m'aider.
Merci

vous ne trouvez pas la réponse a votre question malgré la richesse de ces forums? Une recherche s'impose! Autrement demandez un devis! Simple gratuit et sans engagement.

6

Re : Nourrice montée à l'envers ?

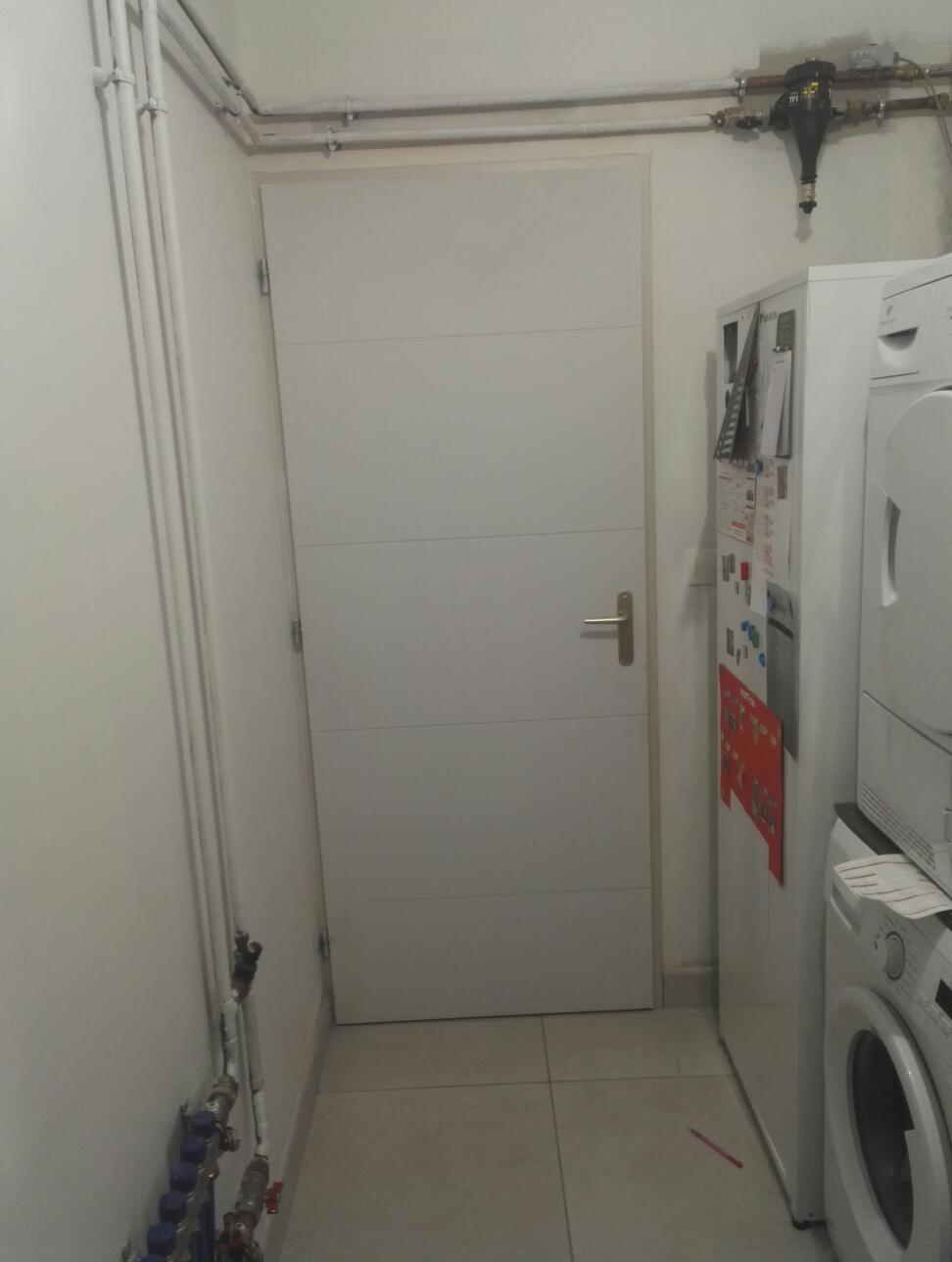

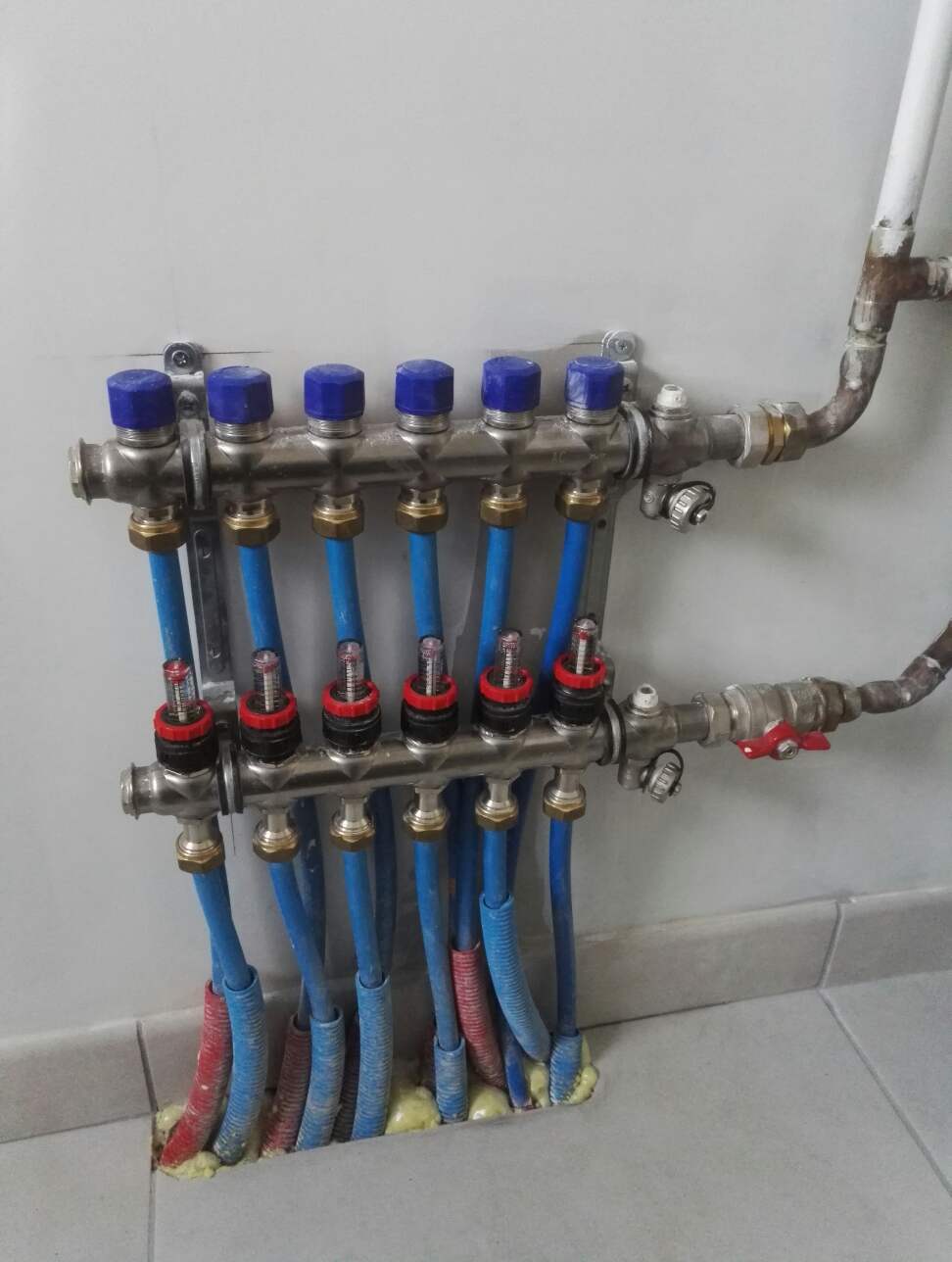

Voici l'installation

Sujets pièces jointes

IMG_20191001_203428_compress9.jpg, 70.21 kb, 1288 x 972
IMG_20191001_203428_compress9.jpg 70.21 kb, 48 téléchargements depuis. 01-10-2019

IMG_20191001_203829_compress85.jpg, 62.12 kb, 972 x 1288
IMG_20191001_203829_compress85.jpg 62.12 kb, 46 téléchargements depuis. 01-10-2019

7

Re : Nourrice montée à l'envers ?

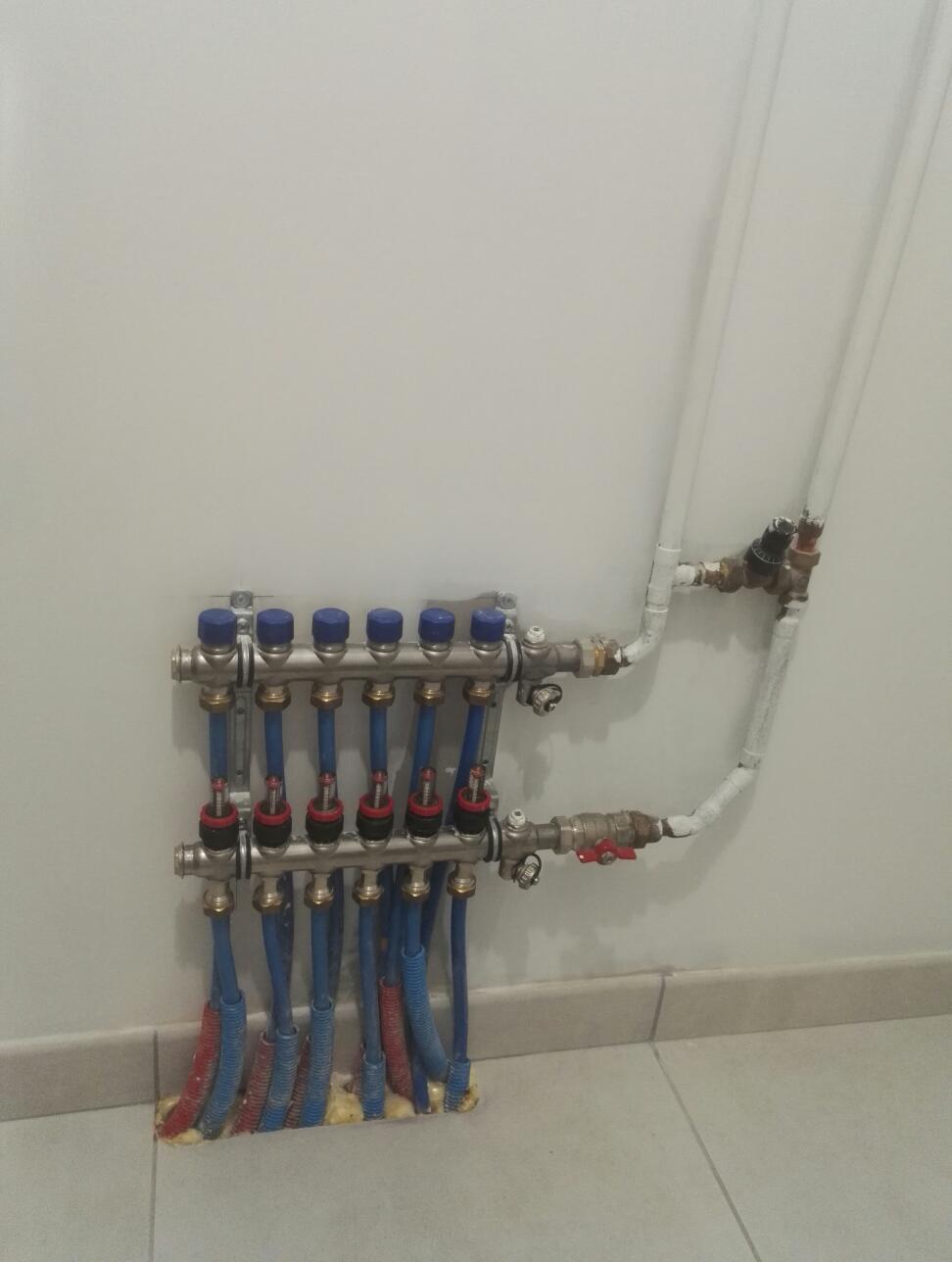

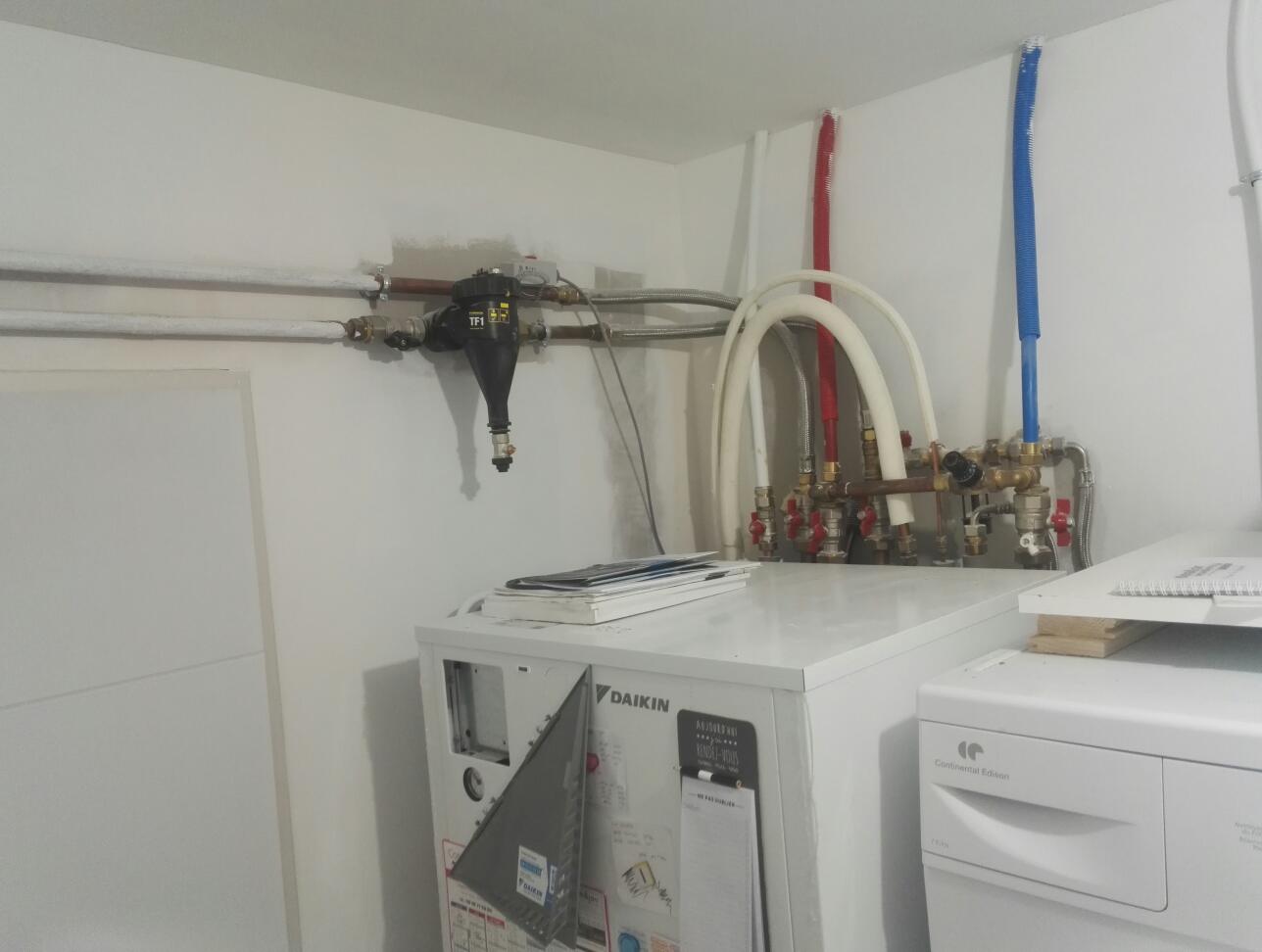

Suite photos

Avez vous une idée d'où peut venir le problème de débit ?
Comment se fait -il que les débitmètres restent bloqués en haut quoi que je fasse ?
Mon installation est-elle conforme ou voyez vous une erreur dans l'installation ?
Je suis novice et je ne sais vraiment pas ce qui peut causer ce problème récurrent de débit, en sachant que je système a déjà été purger, filtres nettoyés...

Sujets pièces jointes

IMG_20191001_203351_compress83.jpg, 65.56 kb, 972 x 1288
IMG_20191001_203351_compress83.jpg 65.56 kb, 42 téléchargements depuis. 01-10-2019

IMG_20191001_203909_compress7.jpg, 79.63 kb, 1288 x 972
IMG_20191001_203909_compress7.jpg 79.63 kb, 39 téléchargements depuis. 01-10-2019

8

Re : Nourrice montée à l'envers ?

Bonjour.
Je connais pas mal les daikyn mais pas le modele présente avec le module plancher chauffant.


Dans un premier temps il faut ouvrir la face avant de la pompe et chercher le circulateur du plancher chauffant et le positionner sur vitesse la moins elevé et pourquoi pas sur auto-adaptable.

Ensuite il faut fermer la soupape différentielle juste avant les nourrices pour qu'elle devienne inoperante car elle ne sers a rien, elle est indispensable lorsque des robinets thermostatiques ou thermiques sont installés, inutile sur des robinet manuels.

Ensuite il faut régler le débit des boucles conformément a l'étude thermique ou a l’étude de Plancher Chauffant.

Je ne pense pas que les nourrices soient inversés, il suffit de regarder sur la documentation de la PAC, et repérer le départ et retour de plancher chauffant pour voir, inutile d'y toucher si le sens est respecté.

Ensuite si le problème persiste il peut venir de la pompe elle même qui cause des erreurs en particulier pour débit insuffisant.

Quand la pompe se mets en route ou s’éteint, elle est temporisé, il faut qu'elle tourne un temps donné au minimum, et quand elle s’arrête, elle respecte aussi un temps d’arrêt donné.

Quand elle se mets en route afin de produire, s'il n'y a plus de demande avant la fin de la temporisation, ben la pompe surproduit, et comme c'est un plancher chauffant elle ne peux pas évacuer les calories, ce qui provoque une erreur.

Si après ces manœuvres, le problème persiste je pense qu'il faut faire intervenir le fabricant...

9

Re : Nourrice montée à l'envers ?

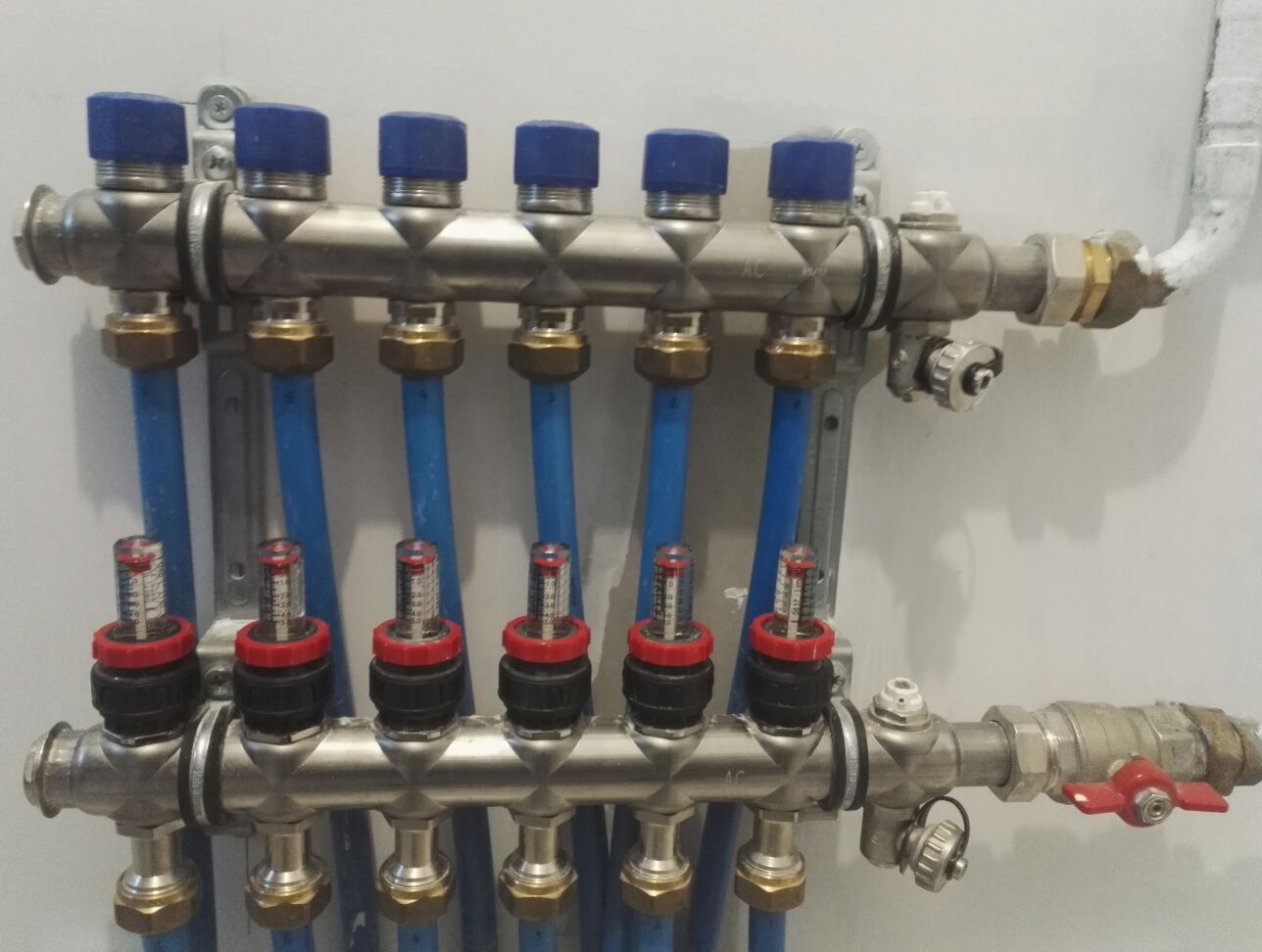

Les têtes de débitmètres ont toujours été bloquées en haut, cela veut-il bien dire qu'elles devraient être sur le retour ( en haut sur le collecteur)?

Sujets pièces jointes

IMG_20191002_083023_compress88.jpg, 95.74 kb, 1288 x 972
IMG_20191002_083023_compress88.jpg 95.74 kb, 39 téléchargements depuis. 02-10-2019

IMG_20191002_083209_compress78.jpg, 97.42 kb, 1288 x 972
IMG_20191002_083209_compress78.jpg 97.42 kb, 43 téléchargements depuis. 02-10-2019

10

Re : Nourrice montée à l'envers ?

Suite

Sujets pièces jointes

IMG_20191002_080558_compress52.jpg, 151.83 kb, 972 x 1288
IMG_20191002_080558_compress52.jpg 151.83 kb, 45 téléchargements depuis. 02-10-2019

IMG_20191002_081813_compress14.jpg, 122.15 kb, 1288 x 972
IMG_20191002_081813_compress14.jpg 122.15 kb, 40 téléchargements depuis. 02-10-2019

11

Re : Nourrice montée à l'envers ?

Suite

Sujets pièces jointes

IMG_20191002_081739_compress17.jpg, 68.43 kb, 1288 x 972
IMG_20191002_081739_compress17.jpg 68.43 kb, 39 téléchargements depuis. 02-10-2019

12 Dernière modification par Darius (02-10-2019 21:22:42)

Re : Nourrice montée à l'envers ?

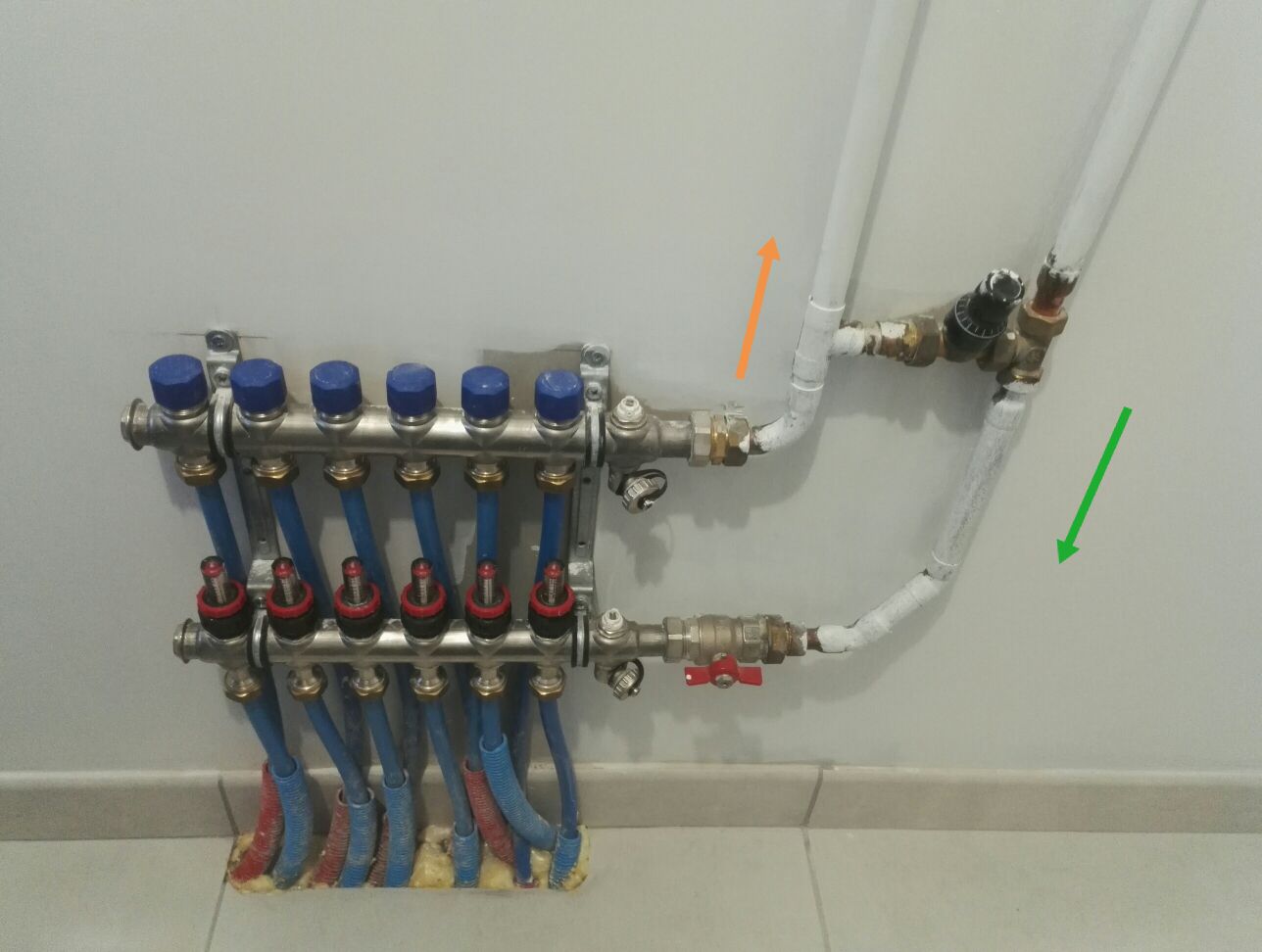

Vous confondez avec vous fleches et vous nous enduisez en erreeur.

Votre fleche orange au niveau de la pompe ne correspond pas au sens que vous indiquez avec la même fleche orange au niveau des nourrices.

Si je comprends bien.

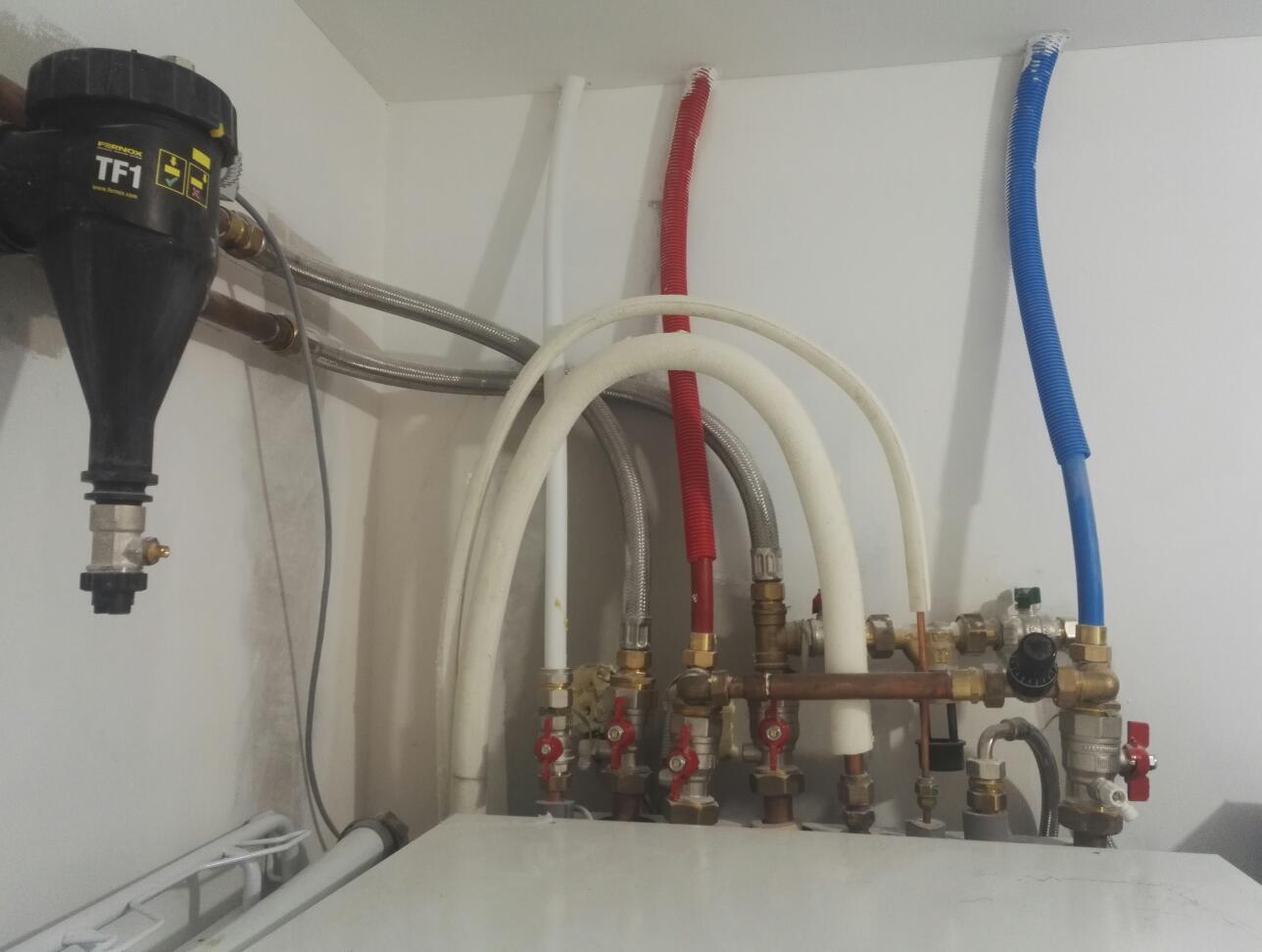

Au niveau de la PAC votre fleche orange correspond au départ vers le plancher chauffant (ZONE 1) sur le tuyau de cuivre du haut (le cuivre ne semble pas être croisé) donc ce tuyau se raccorde bien sur la nourrice du haut, ce qui est le départ.

Après vos images ça semble bien raccordé, le thermostat de sécurité pose juste au dessus du filtre anti-boues, est bien sur le départ.

La problème vient d'ailleurs, regardez déjà les préconisations d'hier au niveau du circulateur et de la soupape différentielle.
