21 Réponse de Twans59 25-04-2019 14:43:15

Twans59
Echelon II
Déconnecté

Inscrit : 10-04-2019
Messages : 26

Re : Aide pour nouveau circuit de chauffage

À l'ancienne maison que j'avais rénovée, je m'étais posé la question et dans la mesure où c'était un volume ouvert le thermostat principal faisait bien le job. Ici, la maison est plus cloisonnée mais en.même temps en ce qui concerne le rdc je risque de faire tomber plusieurs cloisons. À l'étage en revanche, cela peut sembler judicieux de mettre des têtes thermostatiques pour réguler la chaleur.

Je vais donc réduire le diamètre mais finalement l'ecrou est assez trompeur car je ne suis pas sur d'être en 20/27 sur les robinets mais en 15/21.L'installation a déjà été rénovée a priori. J'avais commandé un robinet pour faire l'essai et celui-ci ne sera pas compatible pas de ce fait

Citer Message 21

07-08-2019 10:15:08

PUB

22 Réponse de Twans59 07-08-2019 10:15:08 Dernière modification par Twans59 (07-08-2019 10:15:45)

Twans59
Echelon II
Déconnecté

Inscrit : 10-04-2019
Messages : 26

Re : Aide pour nouveau circuit de chauffage

Bonjour à tous !

J'espère que vous allez bien !

Notre rénovation a pris pas mal de retard. Mon installation de chauffage est toujours en cours de réalisation. Je suis en train de passer mes commandes pour faire avancer les choses. Toutefois, il y a quelque chose qui m'a interpellé suite à l'analyse de mes achats.

N'aurais je pas une perte de charge en ce qui concerne la ligne alimentant 2 radiateurs ?
Cette ligne est réalisée de la manière suivante

Départ en diamètre 20 du collecteur
Té serti : une sortie pour alimenter le premier radiateur à gauche et l'autre sortie à droite le tout en diamètre 20.

Le fait d'utiliser le même diamètre en aval n'engendrera pas une perte de débit ?

Je dois utiliser cette même conception ailleurs car des départs retours propres à chaque radiateur en pieuvre nécessitent de grosses modifications (perçages dalles, réseau plus conséquent)

Merci à vous et bonne journée

Citer Message 22

23 Réponse de Darius 07-08-2019 20:39:02

Darius
Maître Plombier
Déconnecté

Inscrit : 28-02-2018
Messages : 2 641

Re : Aide pour nouveau circuit de chauffage

Le fait que le tuyau soit surdimensionné ne pose absolument aucun problème et ceci pour toutes les installations, sauf pour l'eau chaude qui accroît les pertes d'eau.

Toutefois rien ne vous empêche d'utiliser des tés réduit 16/20/16 pour diviser une lige=ne de 20 en deux lignes de 16.

Nouveau: demander un devis: simple, rapide, gratuit et sans engagement.

Citer Message 23

24 Réponse de Twans59 07-08-2019 21:20:44

Twans59
Echelon II
Déconnecté

Inscrit : 10-04-2019
Messages : 26

Re : Aide pour nouveau circuit de chauffage

Bonsoir Darius,

Merci pour votre réponse !

Mon plus gros radiateur est un 30 éléments soit environ 1800w donc en 12/16 je vais donc faire ainsi

Encore merci

Antoine

Citer Message 24

25 Réponse de Twans59 11-08-2019 20:03:17

Twans59
Echelon II
Déconnecté

Inscrit : 10-04-2019
Messages : 26

Re : Aide pour nouveau circuit de chauffage

Bonjour à tous !

Je reviens vers vous avec quelques questions à vous soumettre.

J'ai quasiment déposé l'intégralité du réseau en acier et ai commencé à passer ma tuyauterie en multicouche.

Mes interrogations se portent sur le départ et retour à la chaudière

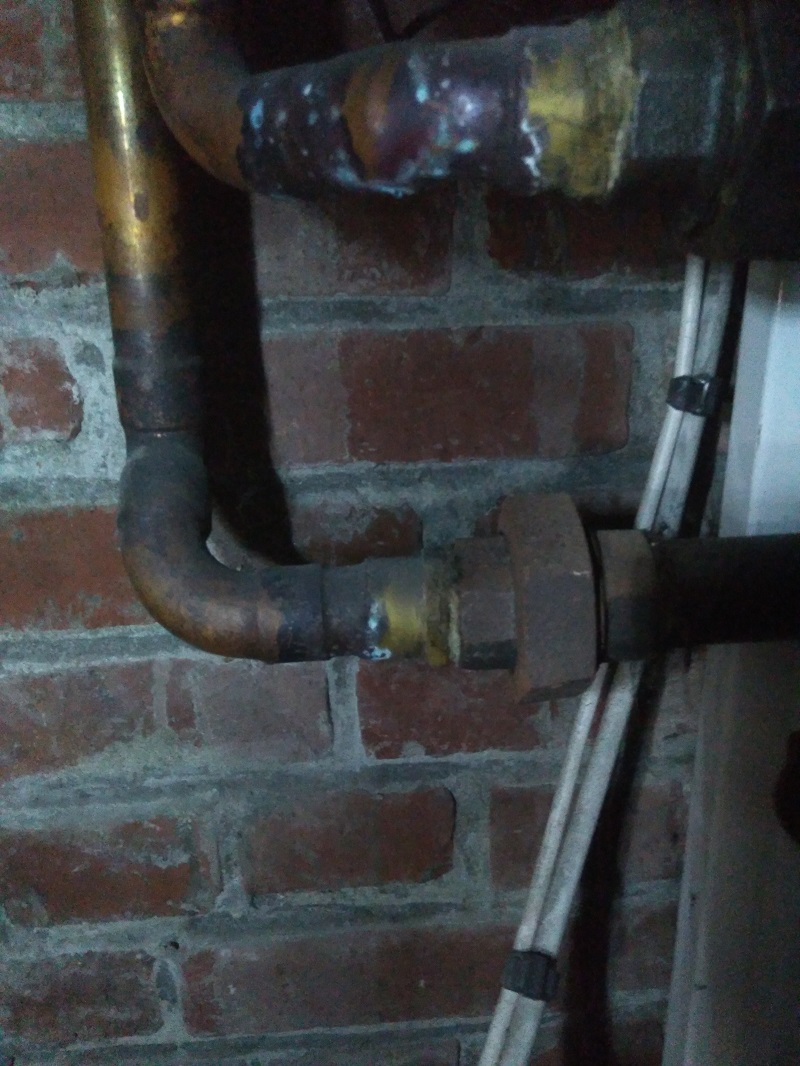

Le départ et le retour sont réalisés en diamètre 32 mm en cuivre

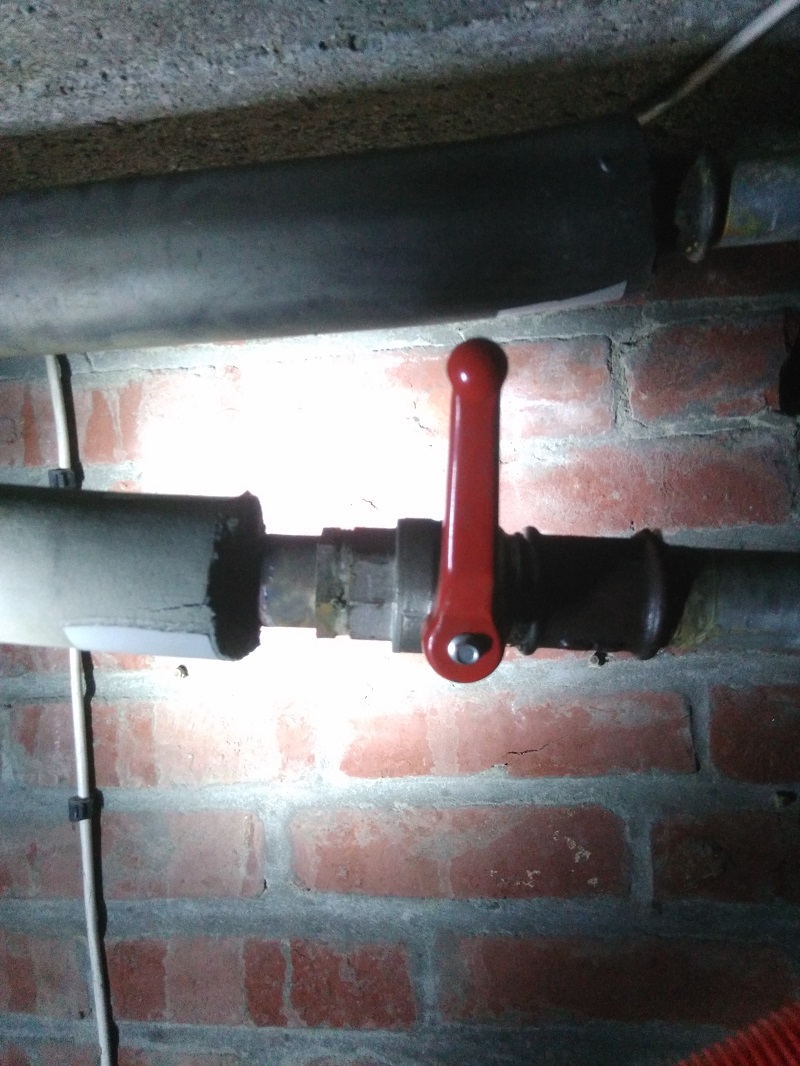

Sur la photo ci dessous, on peut voir la jonction cuivre acier avec une vanne. Le problème est que le raccord filasse est pour le moment indémontable. Je dois faire attention en plus car ils ont eu la bonne idée de ne pas mettre de collier sur la partie cuivre. J'aime bien habituellement la méthode par chauffage du raccord afin de dilater les métaux mais je vais devoir sacrifier la vanne et cela m'embête. Auriez-vous une autre méthode ?

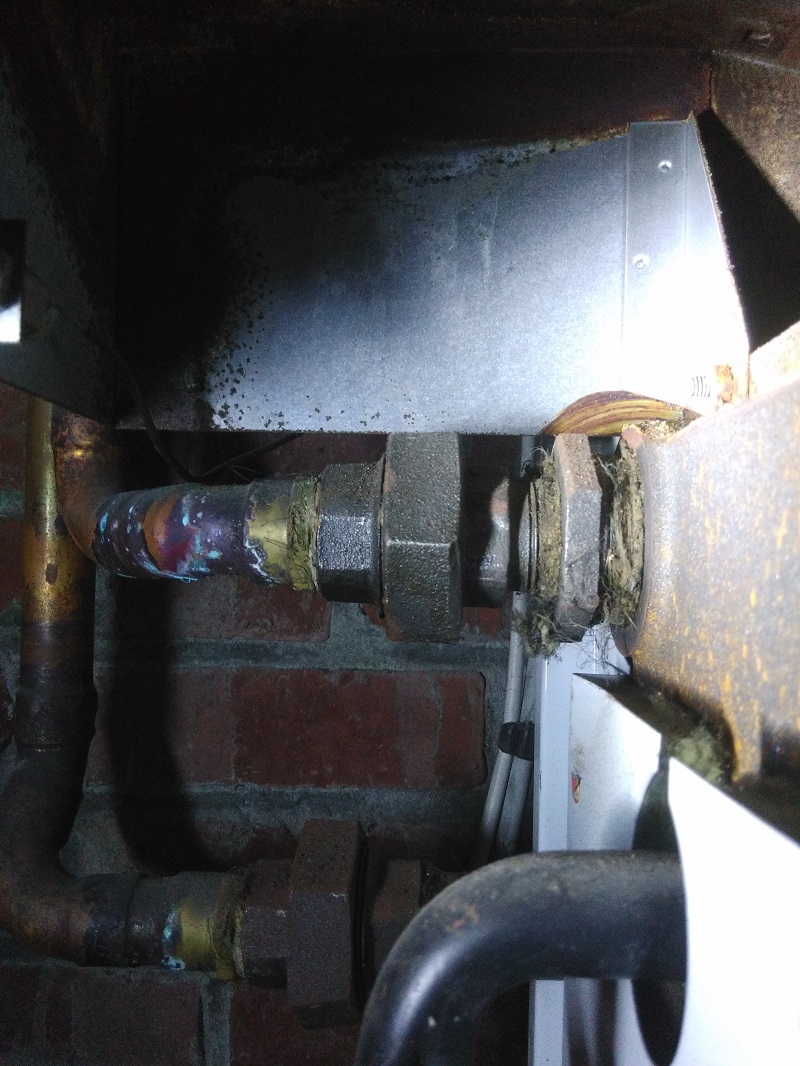

Après ce constat, je me suis dit : pourquoi ne pas déposer le cuivre non maintenu et repartir en multicouche de 26 mm en sortie de chaudière ? Le problème c'est qu'il y a une multitude de joint filasse. Je vois venir une belle galère pour démonter cet ensemble

Qu'en pensez-vous ?

Sujets pièces jointes

IMG_20190811_193903.jpg 251.21 kb, 199 téléchargements depuis. 11-08-2019
