Sujet : Aide pour réseau chauffage en multicouche

Bonjour à tous,

Je dois refaire tout le réseau de chauffage de mon habitation.
J'avais anciennement du cuivre mais celui ci était malade.

j'ai opté pour un réseau pieuvre en multicouche mais ne sais pas comment démarrer.
Je ne sais pas ou je dois placer mes nourrices de chauffage et par ou passer mes tuyaux.

Pour info, la maison est une bâtisse en pierre construite sur un terrain en pente.

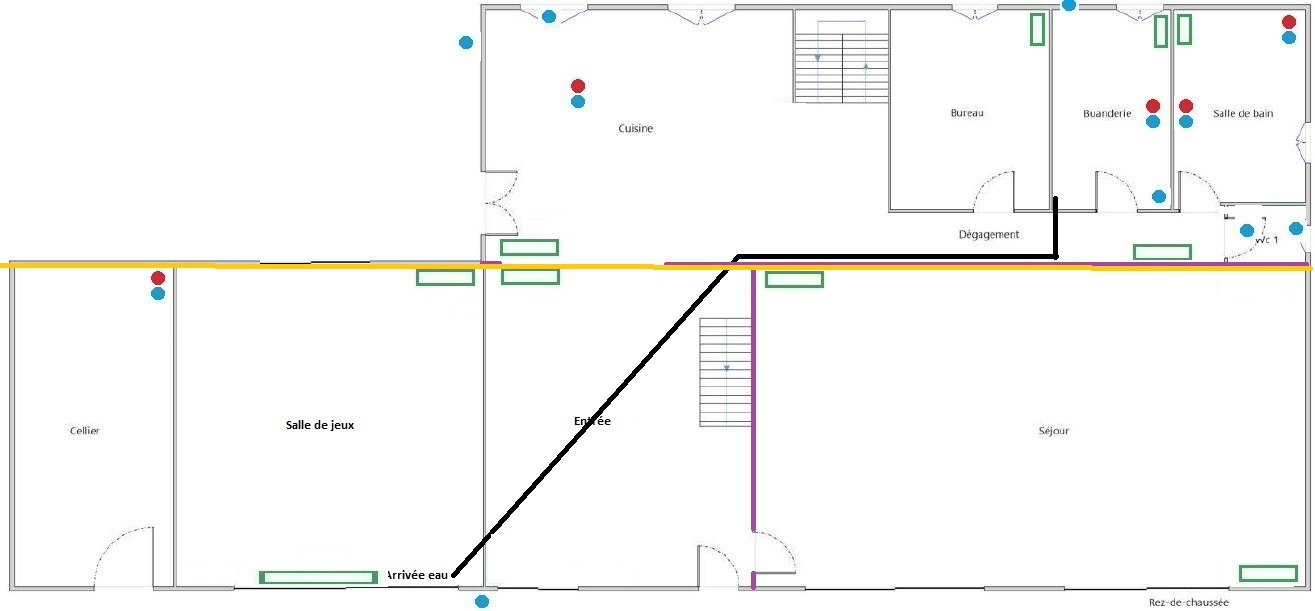

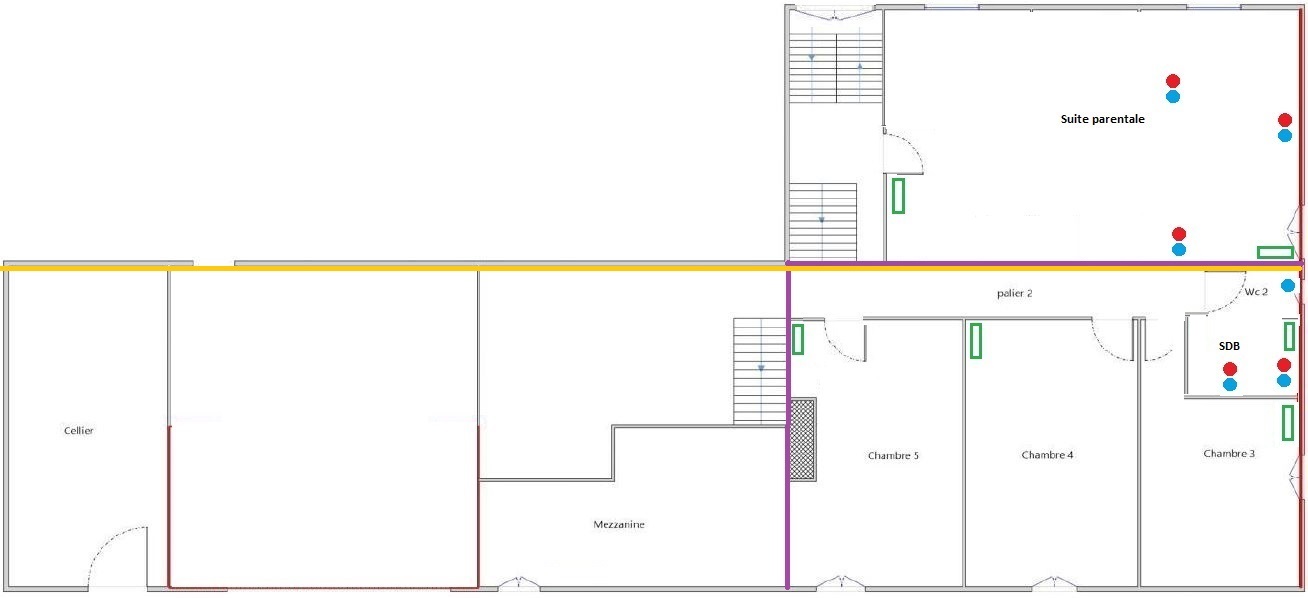

Toute la partie nord du RDC et de l'étage est en contrebas par rapport à la partie sud. (ligne jaune sur l'image)
La partie nord est séparée de la partie sud par un mur en pierre de 60.

La chape est déjà coulée mais le carrelage n'est pas encore posé.
Je peux donc faire des petites tranchées si besoin.

Je comptais faire passer le multicouche dans les doublages et faux plafond.

Pour les nourrices, apparemment il faut mieux mettre une nourrice à l'étage et l'autre au RDC.
Vu la configuration de la maison j'aurai pu aussi en mettre une sur la partie sud et une autre sur la partie nord.

Il y a peut-être des réseaux plus simple au vu de la maison (monotube dérivé,bitube, ...)
Bref je ne sais pas trop comment procédez et j'aurai besoin de vos lumières.

Merci d'avance

Sujets pièces jointes

ETAGE.JPG, 77.77 kb, 1308 x 598
ETAGE.JPG 77.77 kb, 196 téléchargements depuis. 11-10-2020

RDC.JPG, 82.67 kb, 1315 x 611
RDC.JPG 82.67 kb, 191 téléchargements depuis. 11-10-2020

Citer Message 1

  • PUB

2 Réponse de Darius

  • Darius
  • Maître Plombier
  • Déconnecté
  • Inscrit : 28-02-2018
  • Messages : 2 602

Re : Aide pour réseau chauffage en multicouche

A quel endroit vas tu poser ta chaudière? Dans la buanderie? Chaudière gaz?  Comment est produite ton eau chaude?

C'est quoi les points bleus et rouges sur les plans?

Nouveau: demander un devis: simple, rapide, gratuit et sans engagement.

Citer Message 2

  • Inscrit : 11-10-2020
  • Messages : 15

Re : Aide pour réseau chauffage en multicouche

C'est une PAC avec production d'eau chaude qui sera installée dans la buanderie sur le mur de gauche.

Les points bleus et rouges correspond à l'ECS.

Merci

Citer Message 3

  • Inscrit : 14-06-2008
  • Messages : 1 201

Re : Aide pour réseau chauffage en multicouche

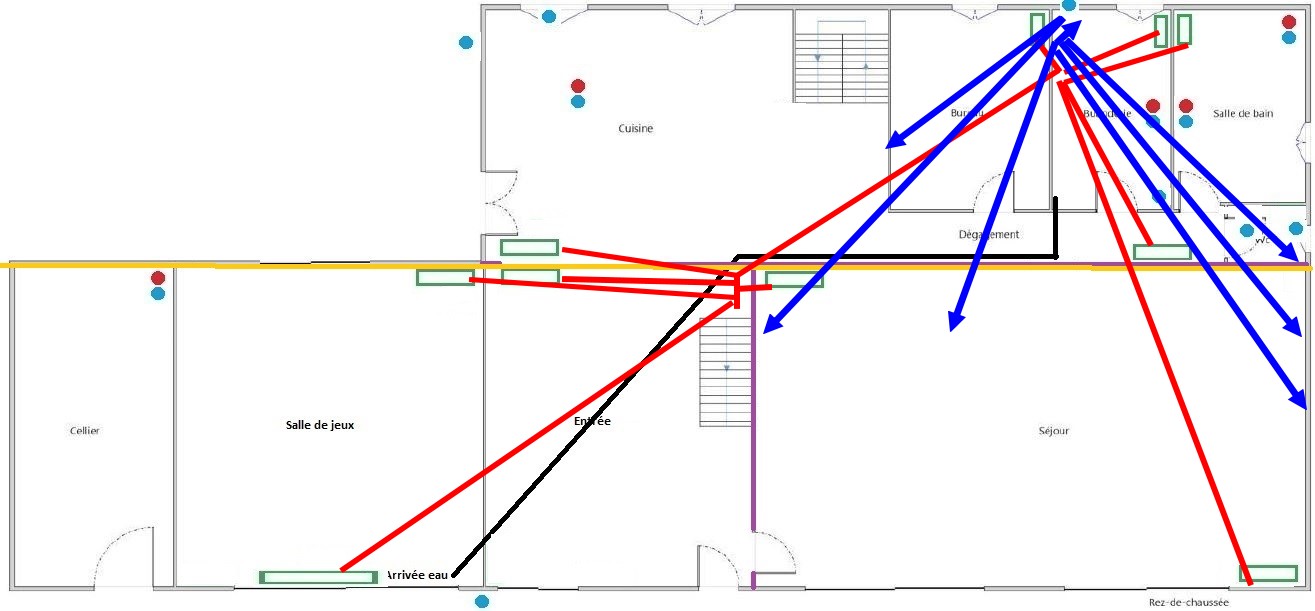

Le tracé rouge pour le RDC en passant dans les chapes.
Le bleu pour l'étage en passant par les faux plafonds.

Pareil pour l'eau sanitaire

Sujets pièces jointes

Reseaux.jpg, 109.38 kb, 1315 x 611
Reseaux.jpg 109.38 kb, 212 téléchargements depuis. 12-10-2020

Citer Message 4

  • Inscrit : 11-10-2020
  • Messages : 15

Re : Aide pour réseau chauffage en multicouche

Super merci pour ce retour!

J'ai une réserve pour la nourrice de l'entrée qui alimente le chauffage de la cuisine.
La cuisine est en contrebas par rapport à l'entrée. N'est ce pas problématique si le tube d'alimentation descend? question bulles d'air...

Autre question,pour les tuyaux de chauffage qui passent dans les chapes, vaut il mieux que je fasse des rainures ou mieux vaut les faire passer dans les doublages le long des murs.

Et dernière, faut-il respecter une pente pour les tuyaux d'alimentation de chauffage?

Merci

Citer Message 5

6 Réponse de Dani

  • Dani
  • Dani
  • Chef du clan
  • Déconnecté
  • De : Pas loin de Paris
  • Inscrit : 10-02-2008
  • Messages : 1 025

Re : Aide pour réseau chauffage en multicouche

Dans votre cas si vous passez dans les doublages vous aller accroitre considérablement la longueur des lignes.

Il n'est pas obligatoire de respecter des pentes, et pas de soucis pour la cuisine, une fois purgé il fonctionnera.

Passer a l'index du site pour avoir accès a toutes les rubriques.... - Besoin de robinetterie? Robinetterie professionnelle a des prix défiant toute concurrence -  Demander un devis gratuit et sans engagement.
Questions en MP = Corbeille

de Dani le site Web

Citer Message 6

  • Inscrit : 11-10-2020
  • Messages : 15

Re : Aide pour réseau chauffage en multicouche

OK je vais donc faire des saignées pour gagner en longueur. Faut il que j'isole mes tuyaux de chauffage qui passeront dans le sol? Merci

Citer Message 7

  • Inscrit : 11-10-2020
  • Messages : 15

Re : Aide pour réseau chauffage en multicouche

Merci à tous pour votre aide !

Citer Message 8

9 Réponse de Dani

  • Dani
  • Dani
  • Chef du clan
  • Déconnecté
  • De : Pas loin de Paris
  • Inscrit : 10-02-2008
  • Messages : 1 025

Re : Aide pour réseau chauffage en multicouche

Maxime44 a écrit:

OK je vais donc faire des saignées pour gagner en longueur. Faut il que j'isole mes tuyaux de chauffage qui passeront dans le sol? Merci

Vous avez tout intérêt a isoler toute canalisation de chauffage et d'eau chaude qui est encastré ou qui passe en zone non chauffé.

Passer a l'index du site pour avoir accès a toutes les rubriques.... - Besoin de robinetterie? Robinetterie professionnelle a des prix défiant toute concurrence -  Demander un devis gratuit et sans engagement.
Questions en MP = Corbeille

de Dani le site Web

Citer Message 9

10 Réponse de Maxime44

  • Inscrit : 11-10-2020
  • Messages : 15

Re : Aide pour réseau chauffage en multicouche

Comment faites vous pour isoler les tuyaux de chauffages qui passent dans le sol.
Dans les cloison il n'y a pas de problème en mettant des manchons d'isolation mais pour le sol je ne vois pas comment faire...

Quels conseils pouvez vous me donner?

Merci d'avance
