Sujet : Réfection plomberie en multicouches

Bonjour,

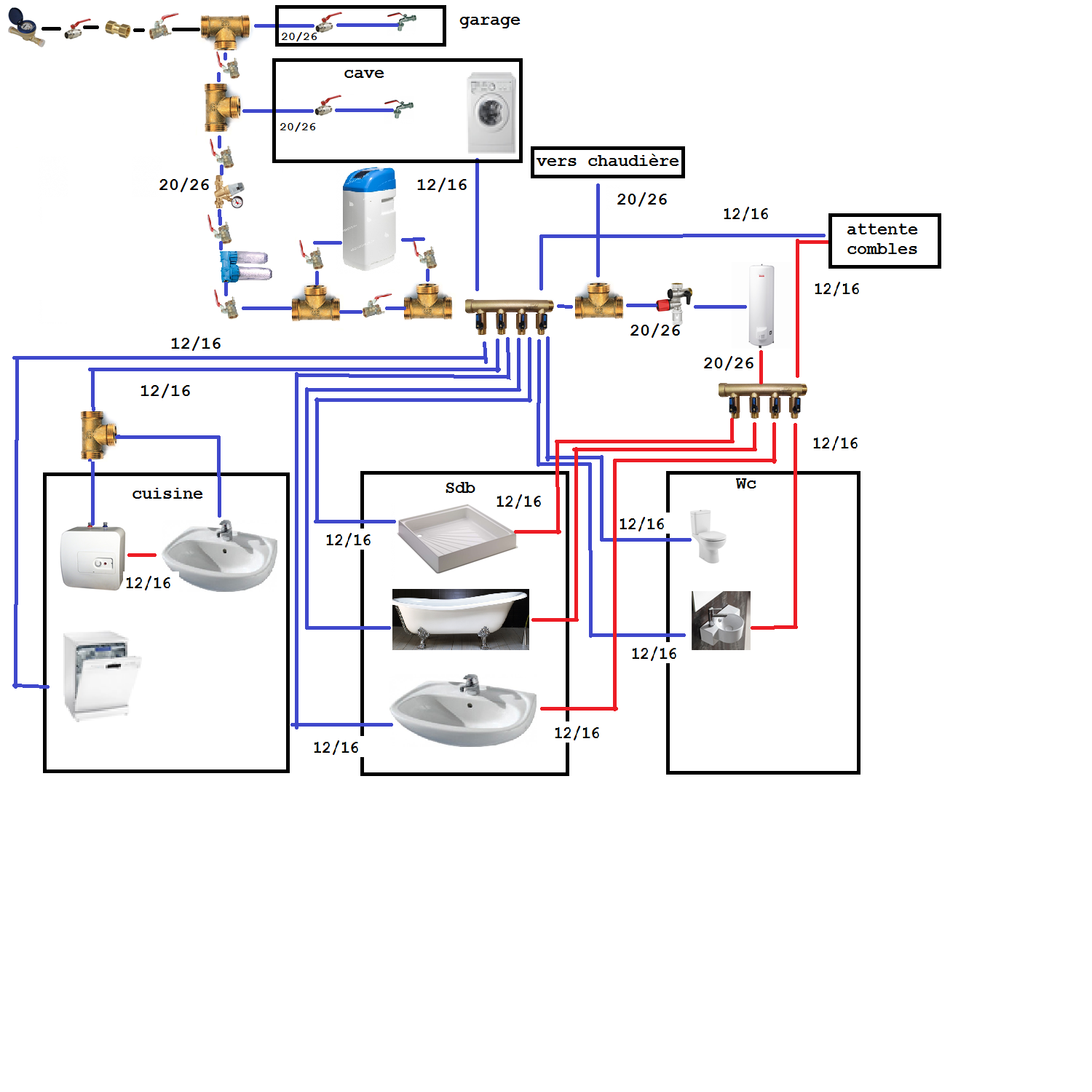

Je reviens vers vous afin de soumettre mon schéma dans le cadre de la réfection totale du circuit de plomberie que je compte faire en multicouche à sertir.
Je ne suis pas professionnel, j’ai pioché ici et là des idées.
J’ai quelques doutes sur les vannes que j’ai mis (avec purge nécessaire ou pas ??), ainsi que les diamètres des tuyaux.
Merci de me corriger, je suis preneur de tout conseils.

Cordialement

Blackphantom

Sujets pièces jointes

plomberie.png 298.28 kb, 283 téléchargements depuis. 19-07-2018

Citer Message 1

19-07-2018 19:09:57

PUB

2 Réponse de X-Niel 19-07-2018 19:09:57

X-Niel
Maître Plombier
Déconnecté

Inscrit : 25-01-2013
Messages : 3 613

Re : Réfection plomberie en multicouches

Bonjour.

Mois ca ma parait bien, mais je trouve la sortie de ballon assez importante du 16/20 fait parfaitement l'affaire.

D'autre part le chauffe-eau sous évier est t'il vraiment nécessaire, combien de mètres entre le chauffe-eau principal et l’évier?

Ma collaboration ne se substitue pas aux DTU relatifs, je ne pourrais être tenu pour responsable en cas de fausse information. Vos travaux dépassent vos capacités, n’hésitez pas a demander un devis: simple, rapide, gratuit et sans engagement.

Citer Message 2

3 Réponse de blackphantom 19-07-2018 20:23:12 Dernière modification par blackphantom (19-07-2018 20:23:58)

blackphantom
Débutant
Déconnecté

Inscrit : 04-06-2018
Messages : 12

Re : Réfection plomberie en multicouches

Il y a 6 mètres environ, qu'est-ce que vous en pensez?
autre chose, pour la baignoire, je peux mettre en quelle section ?
L'adoucisseur n'est pas gênant pour la chaudière ? est ce qu'il faut mettre un anti retour entre le té et la chaudière ?

Merci de vos conseils en tout cas !
