Sujet : Avis schéma évacuation

Bonjour à tous,
Nous venons d’acquérir une maison unifamiliale dans le Hainaut.

Nous projetons de refaire toute la plomberie + évacuation

Votre site nous a permis de glaner de précieux conseils afin de réaliser nous-même ce schéma que nous soumettons maintenant à votre appréciation. J'espère ne pas avoir fait trop de bêtises ... Toute remarque sera bonne à prendre !

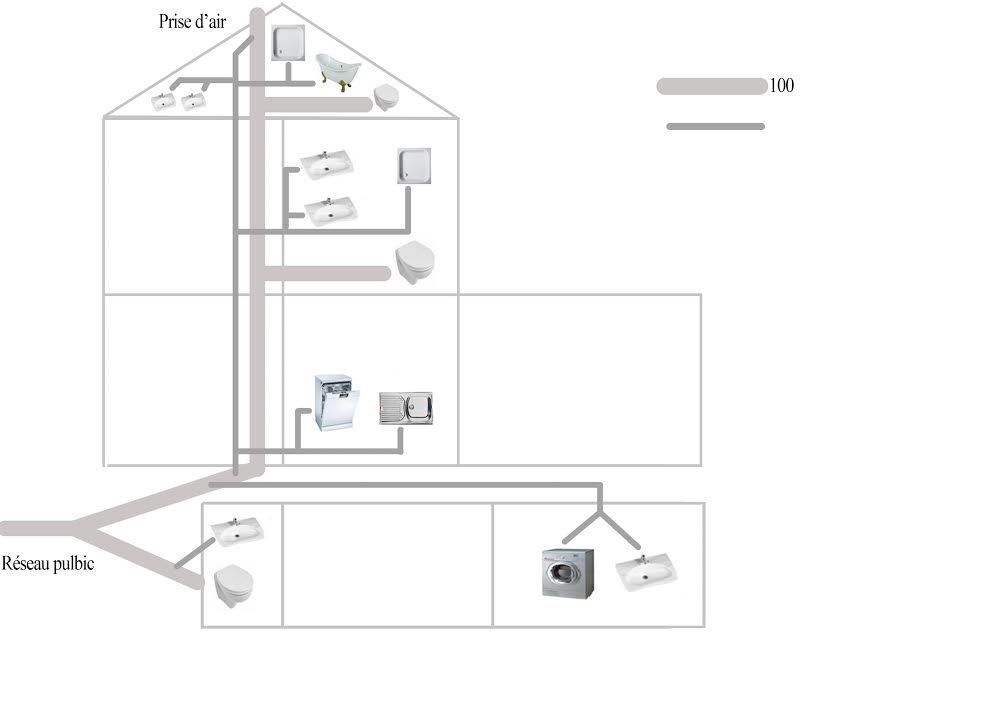

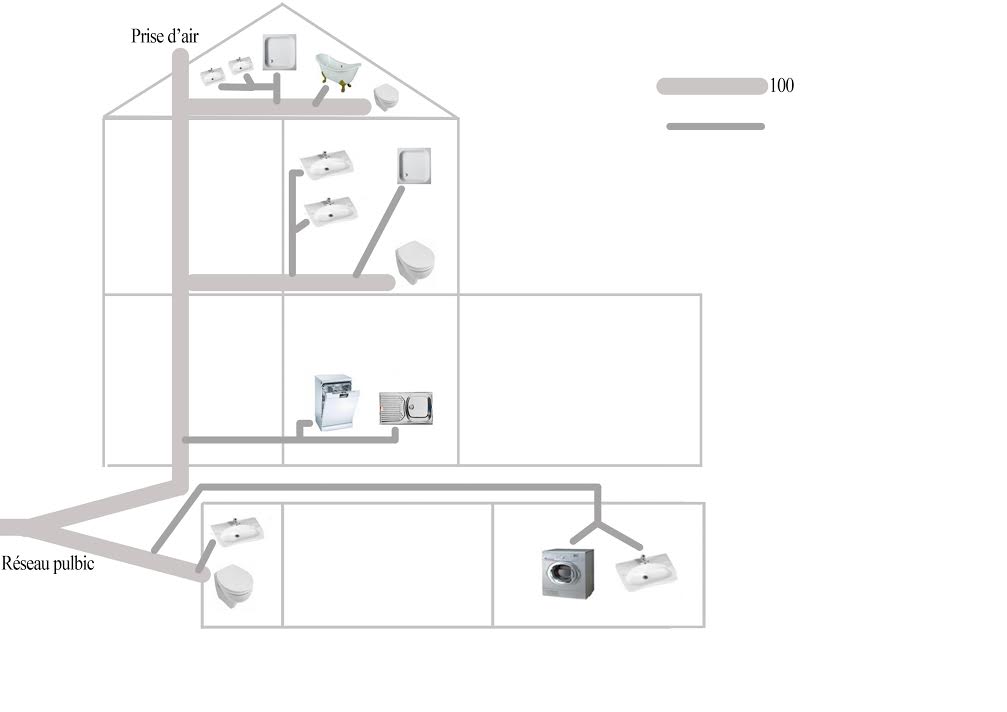

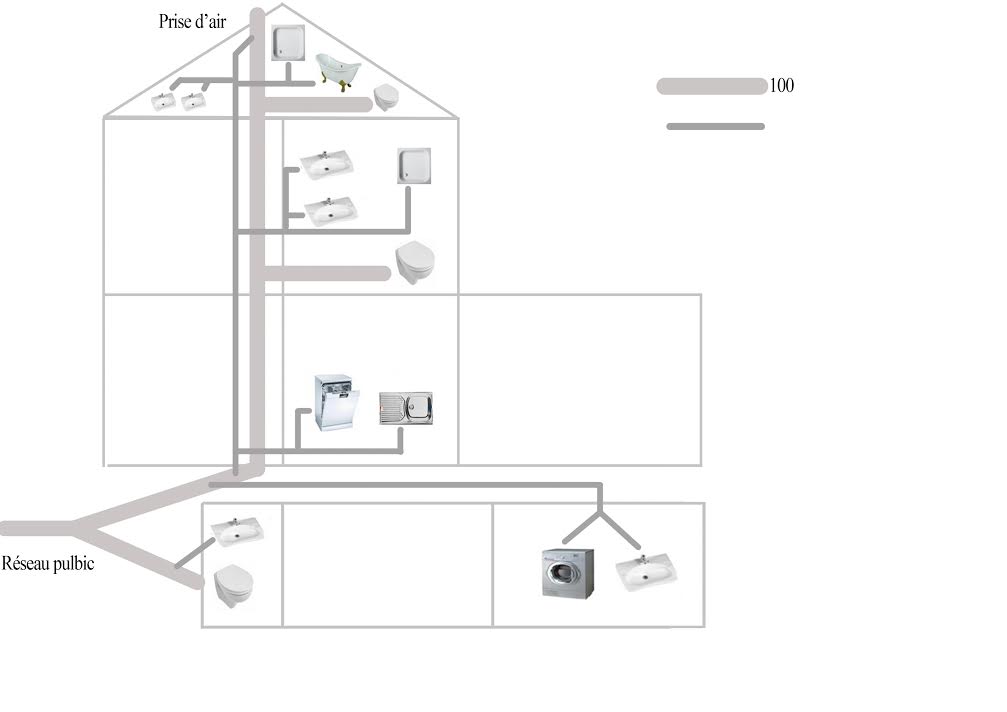

Voici 2 schémas, je ne sais pas si l'un est plus malin que l'autre (en espérant déjà que l'un des deux le soit smile )

Merci d'avance pour vos avis !

PS : La pièce du "bas" n'est pas en sous-sol, elle est au niveau du sol mais sur le côté de la maison. C’était juste plus facile de visualiser comme ça !

Sujets pièces jointes

3.jpg, 28.83 kb, 1007 x 712
3.jpg 28.83 kb, 273 téléchargements depuis. 02-10-2016

4.jpg, 28.85 kb, 1007 x 712
4.jpg 28.85 kb, 306 téléchargements depuis. 02-10-2016

2

Re : Avis schéma évacuation

les deux principes sont viables, le n°2 est mieux bien sûr, mais plus cher et plus de travail.

JR

3

Re : Avis schéma évacuation

Merci !

Selon vous, qu'apporte réellement le schéma 2 ? (A part plus de sous et de temps smile )

4

Re : Avis schéma évacuation

Le schéma 2 est plus correct et plus facile a mettre en oeuvre.

Dans le cas d'une simple chute, je ne sais pas comment vous allez raccorder les apareils, "douche et baignoire" sur un pvc de 100 qui passe a dessus du sol.

De plus vous ne pouvez pas évacuer une douche ou baignoire avec d'autres appareils sauf si la douche ou baignoire est l’appareil le plus éloigné.


Pour résumer: dans le schéma n°1 - vous risques de voir les effluents  remonter dans la baignoire et dans les douches lorsque vous tirez la chasse d'eau+

Pour faire avec un seul tuyau vous êtes obligé de passer les branches horizontales sous le plancher et traverser verticalement sous chaque appareil.

Ma collaboration ne se substitue pas aux DTU relatifs, je ne pourrais être tenu pour responsable en cas de fausse information. Vos travaux dépassent vos capacités, n’hésitez pas a demander un devis: simple, rapide, gratuit et sans engagement.

5

Re : Avis schéma évacuation

Merci beaucoup !
J'essaye de retravailler mon schéma n°2 dans les jours à venir.

6 Dernière modification par Cy (14-10-2016 18:40:49)

Re : Avis schéma évacuation

Bonsoir à tous,

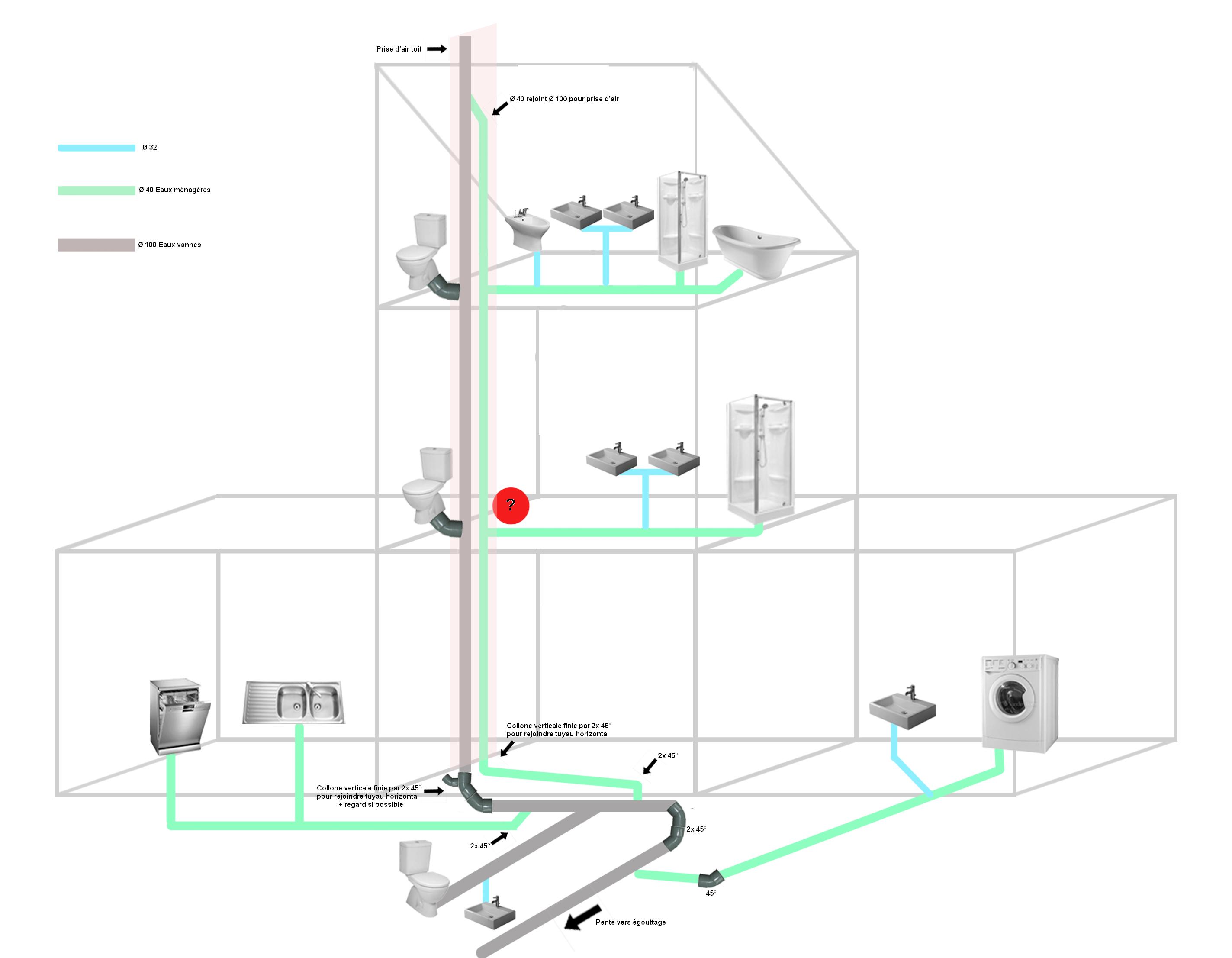

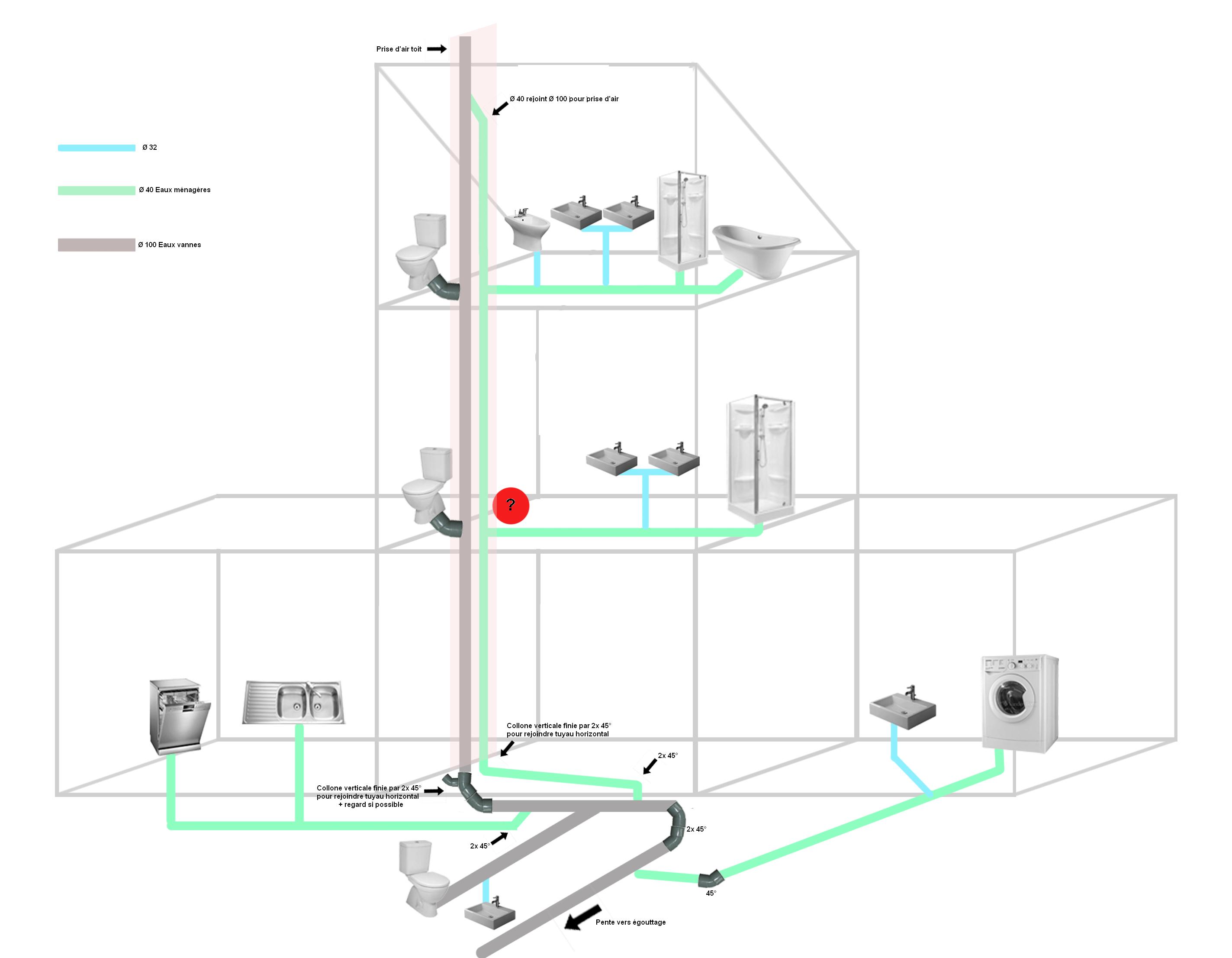

J'ai repensé mon schéma 2 et je reviens vers vous dans l'espoir d'avoir votre avis.
J'ai donc 2 colonnes différentes (eaux ménagères- vannes) qui passeront (je l'espère) dans un conduit de cheminée que nous n'utiliserons plus, afin de rejoindre le rez-de-chaussée et de continuer son chemin sous le sol des pièces du bas.

Il faut un peu d'imagination, le schéma n'est pas à l'échelle du tout et, bien entendu, tout c que vous voyez comme tuyau se passe EN DESSOUS du sol (dans le faux plafond pour les étage).

Il me reste une question là où j'ai mis le point d'interrogation rouge : lorsque je relie mes divers sanitaires en Ø40 sur la colonne verticale, je dois mettre 2 coudes de 45° ou juste un " T " est ok ?

Un grand merci d'avance et bonne soirée !

Joint : schéma fini

Sujets pièces jointes

évacuations fini.jpg, 237.26 kb, 2847 x 2213
évacuations fini.jpg 237.26 kb, 368 téléchargements depuis. 14-10-2016

7

Re : Avis schéma évacuation

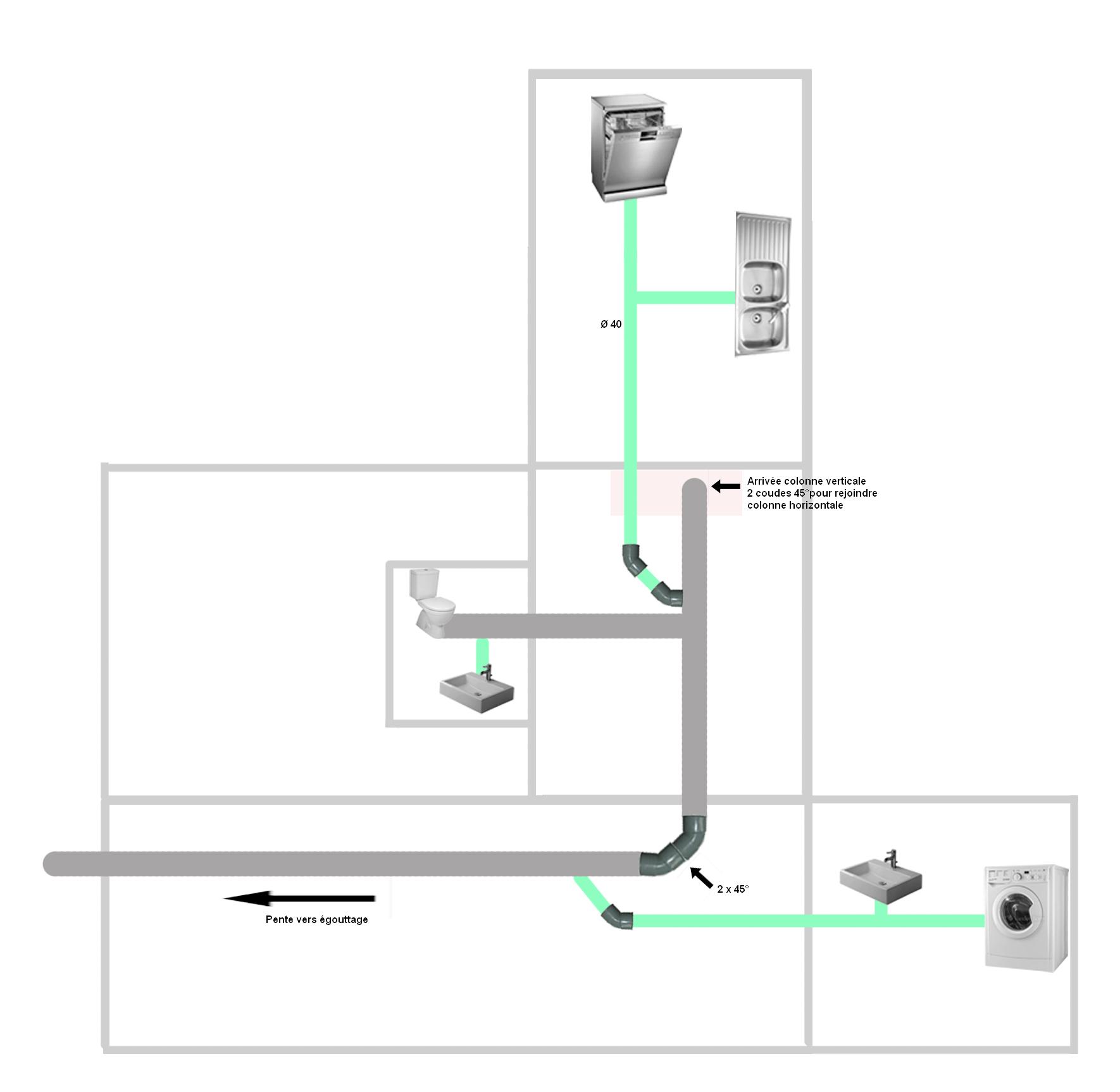

+ schéma rez-de-chaussée vu du dessus pour une lisibilité différente

Sujets pièces jointes

évacuation RdC.jpg, 109.27 kb, 1770 x 1726
évacuation RdC.jpg 109.27 kb, 332 téléchargements depuis. 14-10-2016

8

Re : Avis schéma évacuation

Bonjour.

Je trouve que c'est bien!
Normalement baignoires et douche se collectent séparés, on peut faire exception a cette règle si la baignoire ou douche est l’élément le plus éloigné. OK
Comme je disais précédemment, si vous passez ces branches sous le plancher (faux plafond) vous pouvez utiliser qu'une seule chute.
Mais il est clair que comme vous avez dessiné avec deux chutes c'est mieux.

Nous ne validons pas les passages ni des plans, qui seront a exécuter en conséquence des contraintes rencontrés sur place.

Globalement c'est bien, pour le raccordement des horizontaux sur les chutes, au rez de chaussé et premier utilisez des culottes a 67°, les tés droits ne sont pas très adaptés a cette situation.

Ma collaboration ne se substitue pas aux DTU relatifs, je ne pourrais être tenu pour responsable en cas de fausse information. Vos travaux dépassent vos capacités, n’hésitez pas a demander un devis: simple, rapide, gratuit et sans engagement.

9

Re : Avis schéma évacuation

Super ! Un grand merci pour votre retour !  smile
