Sujet : Contruction Neuve - Validation Schéma Multicouches

Bonsoir,

Tout d'abord bravo pour le site et son esprit d'entraide. Novice en plomberie et très largement auto constructeur, j'aurais besoin de l'avis des pros du site sur mon schéma multicouches ci-dessous. Vu la longueur de la maison, le schéma prévoit 2 ECS (une principale et une d'appoint) au plus près des zones de consommation. Je souhaite éviter une boucle de circulation grand format.

Concernant le matériel quelles sont les marques professionnelles qui proposent le meilleur rapport qualité/prix/choix/disponibilité/suivi ?

Cordialement,

Houbahop

Sujets pièces jointes

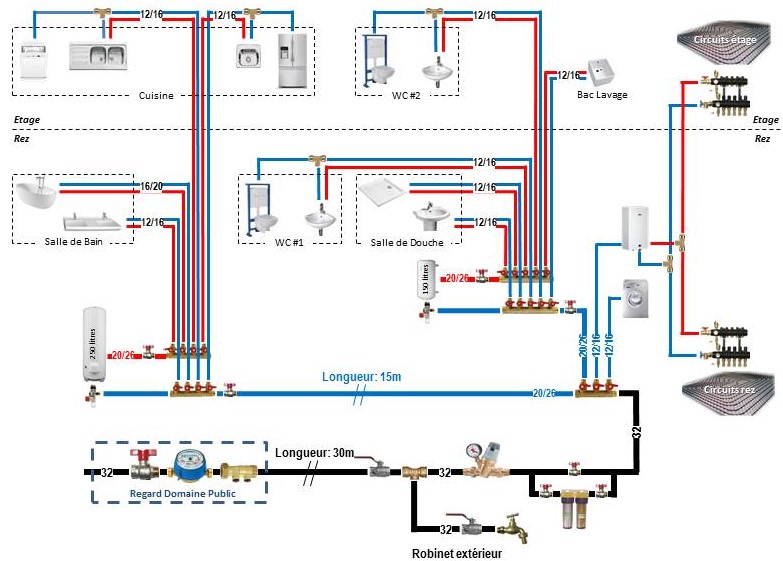

Schéma Plomberie v01.jpg, 117.32 kb, 782 x 541
Schéma Plomberie v01.jpg 117.32 kb, 1210 téléchargements depuis. 19-09-2016

  • PUB

2 Réponse de 45Jose

  • 45Jose
  • Maître Plombier
  • Déconnecté
  • Inscrit : 08-09-2014
  • Messages : 2 898

Re : Contruction Neuve - Validation Schéma Multicouches

bonjour

- je vois pas où sont les ecs d'appoint,
- pas besoin de mettre un 20/26 pour le remplissage d'eau froide du circuit de chauffage de la chaudière
- il y a pas de marque qui prime plus que d'autres, elles ont toutes des prix d'entrée de gamme, je travaillais pas mal avec ROCA , ALLIA et SELLES.

Si le réseau d'ecs est important, il y a aussi la solution de prendre une bonne chaudière  avec production ecs et mettre des petits ballons (maxi  50l)d'appoint  proches des points d'eau pour avoir le confort de l'accumulation et de l'eau chaude à volonté.

JR
  • Inscrit : 19-09-2016
  • Messages : 9

Re : Contruction Neuve - Validation Schéma Multicouches

Merci beaucoup,

- Le schéma mentionne à gauche un ECS principal de 250 litres (alimentant la SDB principale et la cuisine) et au centre un ECS secondaire de 150 litres (alimentant une salle de douche et 2 lave-mains de WCs)
- Bien noté pour le remplissage d'eau froide du circuit de chauffage de la chaudière. Du 10/14 est suffisant?
- Concernant les marques de matériel, ma question concerne plutôt la marque du "système multicouche" (tube, raccords, collecteurs, mâchoires de pince ...) plutôt que les marques de sanitaire (corrigez-moi si je me trompe mais j'associe les 3 marques citées uniquement à du sanitaire)

Cordialement,

Houbahop

4 Réponse de 45Jose

  • 45Jose
  • Maître Plombier
  • Déconnecté
  • Inscrit : 08-09-2014
  • Messages : 2 898

Re : Contruction Neuve - Validation Schéma Multicouches

Bonjour

j'utilisais UPONOR, mais ils y en a d'autres, attendez d'autres avis sur le forum

JR

5 Réponse de X-Niel

  • X-Niel
  • X-Niel
  • Maître Plombier
  • Déconnecté
  • Inscrit : 25-01-2013
  • Messages : 3 613

Re : Contruction Neuve - Validation Schéma Multicouches

Il y a une page ici: https://plombiers-reunis.com/blog/fabri … ouche.html

Ma collaboration ne se substitue pas aux DTU relatifs, je ne pourrais être tenu pour responsable en cas de fausse information. Vos travaux dépassent vos capacités, n’hésitez pas a demander un devis: simple, rapide, gratuit et sans engagement.
  • Inscrit : 19-09-2016
  • Messages : 9

Re : Contruction Neuve - Validation Schéma Multicouches

Merci beaucoup pour vos réponses,

J’ai ajusté mon schéma pour le remplissage d'eau froide du circuit de chauffage de la chaudière (de 20/26 à 12/16).
J’ai aussi changé le branchement du lave-linge en 12/16 puisqu’en consultant d’autres messages il semble que le multicouche commence en 12/16. De plus je ne tiens pas à multiplier les diamètres sur mon installation.

D’autre part, toujours en comparant à d’autres schémas je réalise que je ne suis pas au clair sur le point de passage du PEHD au multicouche : L’ensemble filtres/bypass est-il généralement en PEHD ou en multicouche ? Si en multicouche alors quel diamètre utilisé sachant que j’alimente après une première nourrice avec 2 sorties 20/26 ?

Cordialement,

Houbahop

Sujets pièces jointes

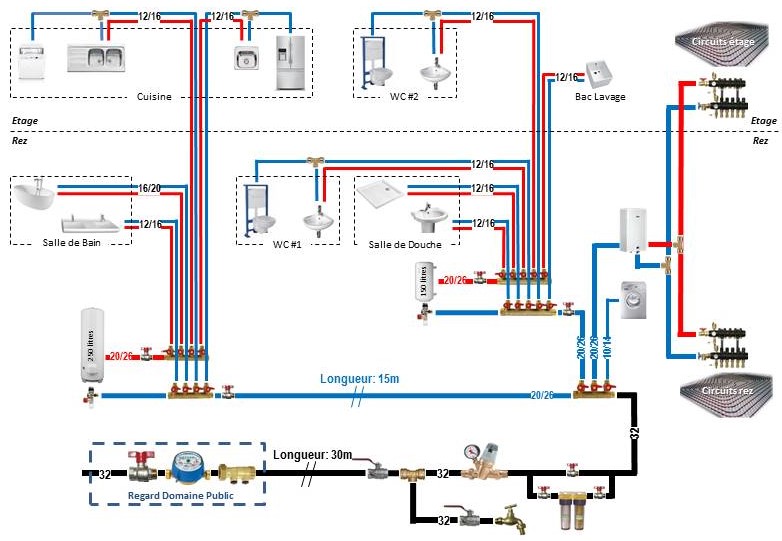

Schéma Plomberie v02.jpg, 126.81 kb, 783 x 561
Schéma Plomberie v02.jpg 126.81 kb, 404 téléchargements depuis. 21-09-2016

7 Réponse de X-Niel

  • X-Niel
  • X-Niel
  • Maître Plombier
  • Déconnecté
  • Inscrit : 25-01-2013
  • Messages : 3 613

Re : Contruction Neuve - Validation Schéma Multicouches

Bonjour.

Le bi-pass de filtres, si vous achetez un kit tout pret, il est en cuivre de Ø16/18 avec des raccordements en mâle 20/27 soit 3/4.

Pour votre arrivé d'eau, je viendrais en Ø32 jusqu’à rentrer dans la maison, puis je ferais tout le reste en multicouche, le polyéthylène n'est pas beau et malgré tous les efforts que vous pourrez faire il ne seras jamais droit, le polyéthylène est réservé aux passages souterrains.

Ma collaboration ne se substitue pas aux DTU relatifs, je ne pourrais être tenu pour responsable en cas de fausse information. Vos travaux dépassent vos capacités, n’hésitez pas a demander un devis: simple, rapide, gratuit et sans engagement.
  • Inscrit : 19-09-2016
  • Messages : 9

Re : Contruction Neuve - Validation Schéma Multicouches

Merci bien,

Bien compris pour le PEHD. Par contre je suis un peu perdu: n'ai-je pas un problème de diamètre si le kit by-pass est Ø16/18 alors que je suis en multicouche de Ø20/26 derrière ? Sauf erreur de ma part même le collecteur 20/27 aura un Ø de passage de l'ordre de 18mm.

Existe-t-il des kits de diamètre supérieur ?

Cordialement,

Houbahop

  • Inscrit : 19-09-2016
  • Messages : 9

Re : Contruction Neuve - Validation Schéma Multicouches

Bonjour,

Je me permet de reposter ma question: N'ai-je pas un problème de diamètre si le kit by-pass est Ø16/18 alors que je suis en multicouche de Ø20/26 derrière ? Sauf erreur de ma part même le collecteur 20/27 aura un Ø de passage de l'ordre de 18mm.

Existe-t-il des kits de diamètre supérieur ?

Cordialement,

Houbahop

10 Réponse de X-Niel

  • X-Niel
  • X-Niel
  • Maître Plombier
  • Déconnecté
  • Inscrit : 25-01-2013
  • Messages : 3 613

Re : Contruction Neuve - Validation Schéma Multicouches

En ce qui concerne les filtres c'est ce qui se fait généralement pour le grand public.

je ne connais pas de cartouches de taille plus importante, pour le débit réduit au niveau du cuivre du kit, vous avez la possibilité de réaliser votre propre kit avec des vannes et des tuyaux plus importants.

je ne sais pas si je vous l'ai dit mais il vaut mieux poser un té sur l'arrivée principale pour diviser en deux branches au lieux de passer dans la première nourrice pour aller alimenter la seconde.
