Bonjour RUAJOSE,
Merci pour la réponse. J'ai une doc d'installation de la PAC mais je n'est pas retrouvé ce paramètre. Je vais poser la question à Atlantic directement.
J'étais parti sur un de 100l mais si ce n'ai pas utile d'avoir cette capacité ça me fera un gain de place aussi.
Pour le vase d’expansion cela va dépendre de la taille du ballon du coup.
Bonne journée
Pour le vase, je conseille de télécharger le coteau suisse qui vous permettra de faire ce calcul.
Autrement prenez 3% de volume total de l'installation pour le volume utile du vase.
par curiosité j'ai regardé sur internet les différentes docs et schéma pour cette PAC, elle peut etre installée avec un seul circuit de chauffage direct sans bouteille de découplage, ce qui veut dire que la puissance et la vitesse du circulateur sont régulés en fonction du besoin.
j'en déduit qu'il n'y a pas de volume impératif minimum, une bouteille de découplage de 50 litres suffit, si on met moins la vitesse à pleine puissance sera trop grande, et trop fréquences de démarrage
par curiosité j'ai regardé sur internet les différentes docs et schéma pour cette PAC, elle peut etre installée avec un seul circuit de chauffage direct sans bouteille de découplage, ce qui veut dire que la puissance et la vitesse du circulateur sont régulés en fonction du besoin.
j'en déduit qu'il n'y a pas de volume impératif minimum, une bouteille de découplage de 50 litres suffit, si on met moins la vitesse à pleine puissance sera trop grande, et trop fréquences de démarrage
Bonjour,
J'ai eu un retour d'atlantic :
"La PAC possède déjà son propre ballon tampon de 16L et à moins de posséder - de 60L, interdit de rajouter un ballon tampon car vous créeriez des courts-cycles et usure prématurée du compresseur "
J'attends une réponse d'acova pour connaitre le volume d'eau par radiateur. (je n'ai rien trouvé dans leur doc) pour voir le volume d'eau de l'installation.
Bonjour à tous,
Après un peu de retard j'en arrive enfin à poser mon placo et prévoir les sorties pour les radiateurs.

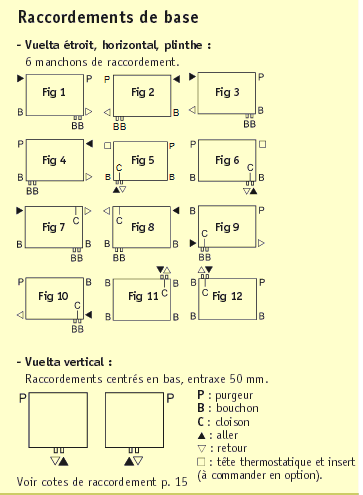

Pour ceux connectés directetement à la nourrice je souhaiter partir sur une vanne d'isolement en H et un raccordement type figure 5. Par contre comme j'ai une régulation sur la nourrice je n'ai pas besoin de robinet thermostique et du coup je me pose la question de savoir si je peux me connecter de cette façon?

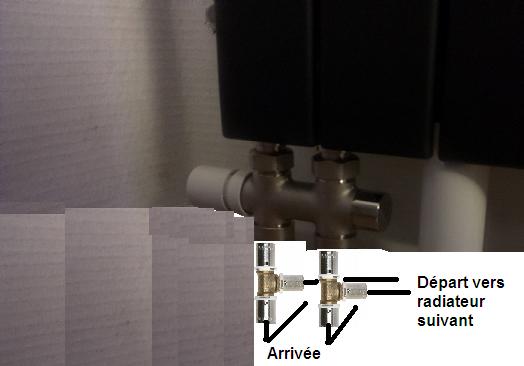

Pour le circuit bitubes, je dois mettre un T de raccordement mais j'aimerais que cela ne soit pas trop visible donc j'avais prévu de faire comme sur ci dessous. Le T raccordé sur la vanne en H. est ce que cela vous semble correct ou y a t'il d'autres solutions?
Merci par avance de vos retours
DL
montage radiateur.jpg 27.74 kb, 268 téléchargements depuis. 08-06-2017
raccordement type.gif 14.06 kb, 227 téléchargements depuis. 08-06-2017
LA vanne d'isolement en H et je remets le schéma général.
Visio-CIRCUIT CHAUFFAGE_V5.pdf 142.11 kb, 307 téléchargements depuis. 08-06-2017
La solution que vous proposez n'est pas du tout esthétique.
Pourquoi ne pas utiliser des vannes H avec by-pass et faire cette ligne en monotube série.
Je pensais que la solution en bitube était l'installation la plus efficace avec plusieurs radiateurs pour une pièce . C'est le schéma sur le lequel on s'était appuyé lorsque vous m'aviez fait les premiers commentaires.
Après comme je suis novice j'ai peut être pas tout assimilé.
Oui je confirme.
Mais dans mon message précédent je ne vous ai pas parlé d'efficacité, je vous ai dit que c'est pas esthétique.
Après je ne suis pas sur place, peut être qu'il y a des paramètres a prendre en compte que je n'ai pas vu derrière mon écran.
Oui vous pouvez faire comme vous le proposez avec des tés juste avant l'alimentation des vannes H
Ces vannes se posent généralement a 10cm du sol (le bas de radiateurs est environ a 13 -15 cm du sol) pour faire comme vous avez dessiné, vous aurez des tuyaux en plinthe ou alors 4 tuyaux qui sortent du sol.
Si vous pouviez poster une image çà nous permettrais de voir les détails
Oui je me doute que ce n'est pas évident quand on est pas sur place. Après si vous voulez faire un tour dans les Landes c'est un très beau département. :-)
Pour l'instant j'ait mes 4 tuyaux qui sortent du sol. Je les ai mis de cette façon pour essayer de minimiser la boucle.
Après sinon je peux partir sur le type de la figure 1 avec un T en entrée et un en sortie.
Par contre il faut que je mette un robinet d'arret en entrée par pouvoir isoler le radiateur et que faut il en sortie?
En tout cas merci bcp Niel.
Je peux vous faire une photo mais pour l'instant ce ne sont que 4 per en sortie de dalle.
