Sujet : Maison - schema chauffage central en cuivre apparent

Bonjour à tous,
Je viens d'acquérir une maison dans le 95.

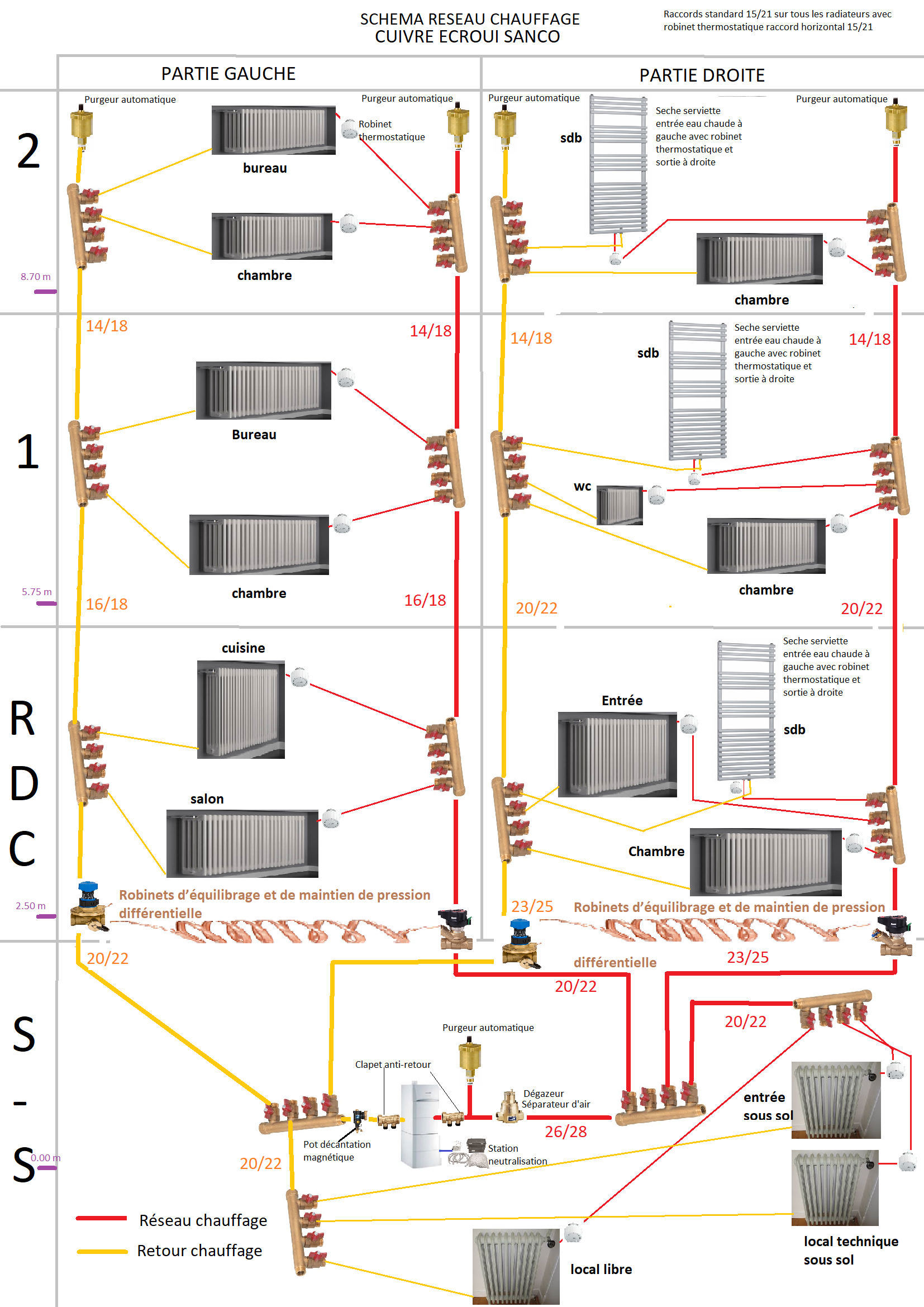

Merci de me donner votre avis sur mon schema de chauffage central.
Chaudiere au gaz à condensation posée au sol.
Maison sur 3 niveaux avec projet de reseau chauffage central en cuivre ecroui sanco apparent.
L'idée principale est d'isoler chaque radiateur : le jour où il y a un souci sur un radiateur => pas besoin de purger tout le reseau.
S'il y a des defauts, des incoherences ou des ameliorations à apporter ?
Merci d'avance,

Sujets pièces jointes

schema_reseau_chauffage2.png, 1.07 mb, 1654 x 2339
schema_reseau_chauffage2.png 1.07 mb, 603 téléchargements depuis. 06-02-2020

Re : Maison - schema chauffage central en cuivre apparent

Bonjour.

Dans un premiers temps je vous déconseille des nourrices a répétition sur les installations de cuivre, d'autant plus que les nourrices successives. Le cuivre peut être brasé il n'y a pas de raison de poser de nourrices, grand-mère → Fille→ petite fille → et arrière petite fille et ainsi de suite.

Les réseaux de chauffage n'aiment pas les montés et descentes faites au plus droit possible.

Personnellement  je monterais une colonne de caque coté, puis une distribution a chaque étage protégé par une vanne, s'il y a un problème dans une section vous avez seulement a couper cette section jusqu’à réparer...

Au niveau de la chaudière, je ferais une nourrice directement en cuivre derrière la chaudière ou a coté pour les différents départs.

Regardez un exemple:
https://plombiers-reunis.com/img/members/2/Exemple_Pavillon.jpg


Pour la réalisation.

Je passerais les parties apparentes et distributions en cuivre.
Puis tous ce qui passe dans les sols jusqu'aux radiateurs en multicouche .

Dans mes réalisations je m'inspire depuis des années des réalisations que l'on trouve sur ce forum.

Sincèrement  si vous pouvez prendre un peut de temps, pour voir tous ce qu'il y a dans ces forums, vous pourrez faire toute une installation en toute autonomie.
