Projet installation multicouche (Page 1 sur 3)

bonjour

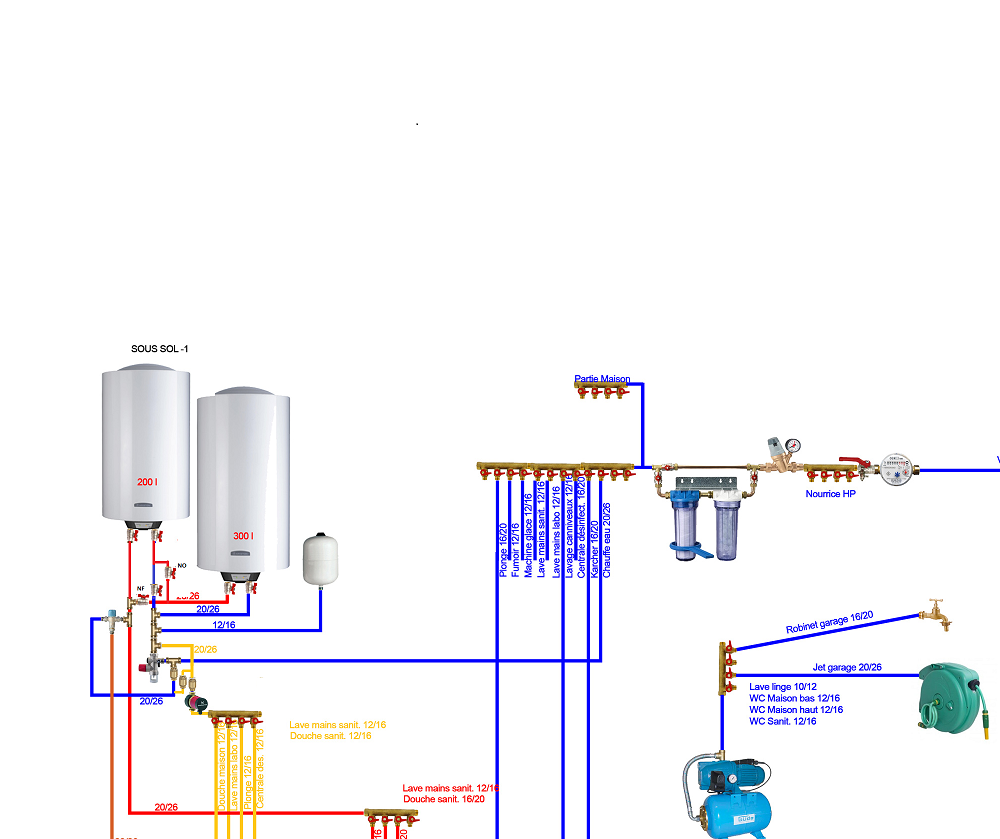

impeccable le schéma

si je peut me permettre, je conseillerais de brancher les deux ballons en série pour avoir une maîtrise parfaite de la température de l'eau, de garder quand même la possibilité de les faire fonctionner séparément avec un jeux de vanne, il faut aussi ramener le bouclage sur l'alimentation d'eau froide au mitigeur sinon cette partie là ne sera pas bouclée (le mitigeur va se fermer dès que l'eau sera> à 55°c)

attention au taux de calcaire dans l'eau, si est élevé, chauffée à cette température, l'eau va déposer tout son calcaire dans les ballons et tuyauteries, éventuellement ajouter un adoucisseur ( les filtres n'y ferons rien)

bonjour

-à mon avis il n'y a rien d'autre qu'un adoucisseur avec bac à sel  pour éliminer le calcaire, tout le reste c'est illusoire ( c'est mon avis perso, après il y en a peut être d'autres)
-la vanne à cote de NF doit aussi être NF.
-pour brancher un autre ballon qui alimente les mêmes appareils il faut reproduire le même schéma de raccordement vers la droite pour obliger l'eau à passer d'un ballon à l'autre en série.

Bonjour.

Tel que dessiné il y a deux sorties d'eau chaude distinctes, une avec de l'eau a température de stockage, l’autre avec de l'eau mitigé seulement pour le douche, je comprends pas ce mode de fonctionnement.

Pour le troisième ballon c'est peut être bien mais je suis réticent.
800Litre d'eau chaude a 60°C représente beaucoup d'eau mitigé et ça vous coute plus de 60KW/24h.

Le clapet anti retour qui est positionné juste après le circulateur sanitaire doit être déplacé, il faut le positionner au plus prés du groupe de sécurité pour l'eau sortant du groupe ne puisse pas revenir sur la branche qui va au mitigeur.

Pour cet type de stockage je mettrais plusieurs groupes de sécurité en parallèle, pour gagner en perte de charge et accroitre la securité.
Le vase d'expansion sanitaire doit représenter 3% du volume d'eau stocké en volume utile, pour info 800litre d'eau avec une expansion de 3% représente deja un vase capable d’absorber 24litres d'eau.
Si les ballons ne sont pas tous au même endroit, il est preferable d'individualiser leurs installations.

Bonjour et merci pour votre réponse.

En ce qui concerne le deuxième chauffe eau, il ne sera pas installé pour l'instant mais je préfère prévoir des réservations en cas de besoin.
Le but rechercher de l'installation est bien d'avoir :
- Un circuit mitigé pour la maison (volume 200l), je n'ai dessiné que la douche mais tous les équipements domestiques y seront reliés.
- Un circuit "haute température" pour la partie professionnelle.
Avec si possible un seul bouclage et un seul circulateur pour les deux parties.
