Sujet : Projet multicouche dans une grande vielle maison

Bonsoir à tous,

Je voulais vous remercier pour tout le temps que vous passez a répondre aux différents shemas, c'est une vraie source de connaissances.
J'ai essayé de lire le maximum afin d'etre bon dans le plan du presque premier coup. ;-)

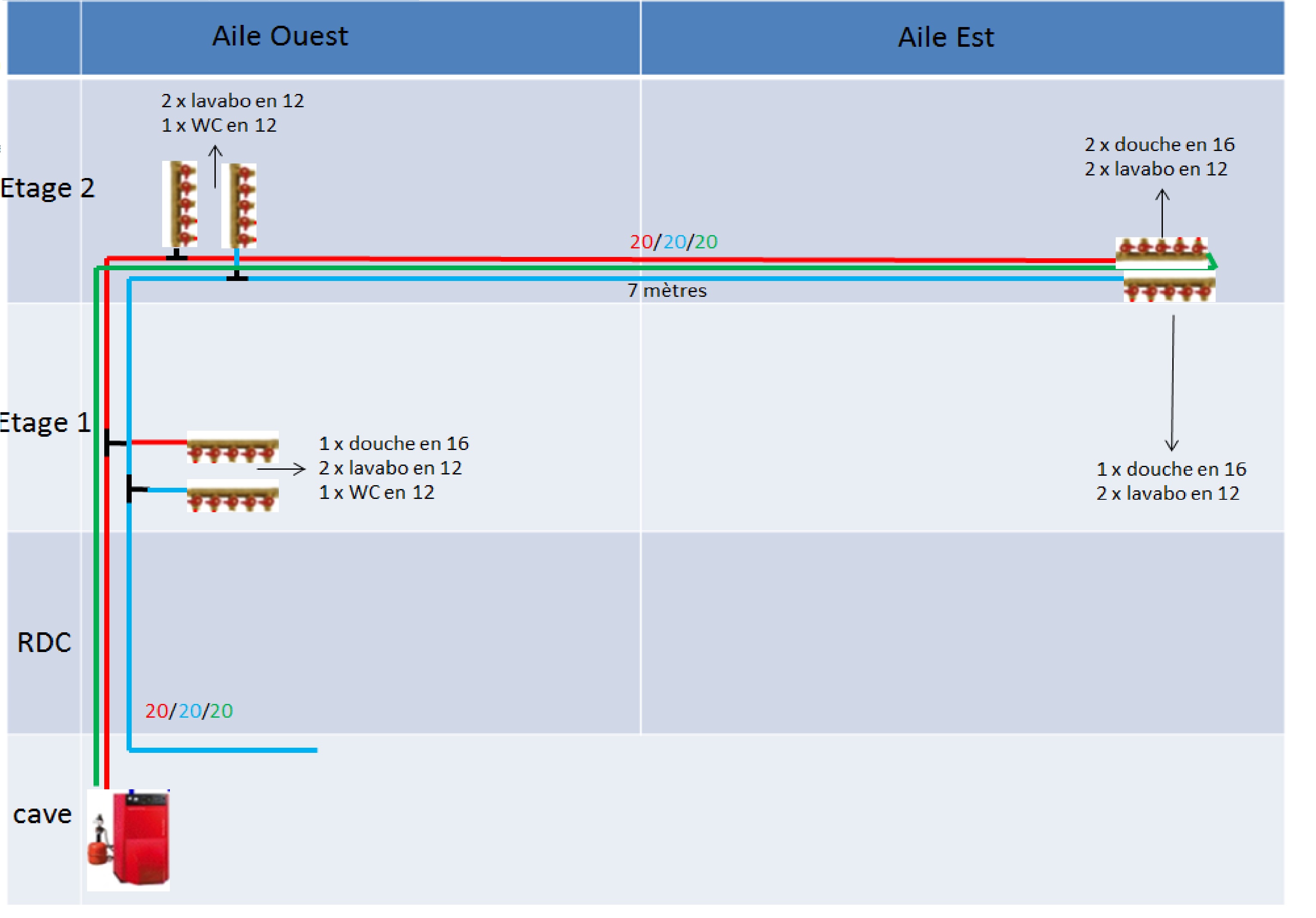

Je vous soumets un debut de plan, qui validera (ou pas) mes choix.
Il s'agit d'une maison, qui va recevoir au sous sol une nouvelle chaudière gaz. Le RDC est déja installé en EFS, ECS ,et chauffage (tout est vieux certe, mais ca fonctionne)
Dans les etages, 4 chambres par etages, avec un lavabo dans chaque. WC et douche sur le palier
Je voulais vous soumettre les plan du 1er et 2ieme etage.
- est ce qu'une montée en 20 suffit pour toutes les installations? (je crois que l'arrivé de ville n'est pas plus grosse)
- faut il rajouter des vannes judicieusements? (avant chaque nourrices?).
Merci pour ce site, et pour vos conseils!

Sujets pièces jointes

Macro.jpg, 442.8 kb, 3068 x 2140
Macro.jpg 442.8 kb, 168 téléchargements depuis. 22-02-2018

vous ne trouvez pas la réponse a votre question malgré la richesse de ces forums? Demandez un devis! Simple gratuit et sans engagement.

2

Re : Projet multicouche dans une grande vielle maison

Bonjour.
8 Chambres avec des lavabos susceptibles de fonctionner tous en même temps.
Je pense que je partirais avec un diamètre plus important ou alors je diviserais en deux parties.

Ma collaboration ne se substitue pas aux DTU relatifs, je ne pourrais être tenu pour responsable en cas de fausse information. Vos travaux dépassent vos capacités, n’hésitez pas a demander un devis: simple, rapide, gratuit et sans engagement.

3

Re : Projet multicouche dans une grande vielle maison

Bonjour et Merci X-Niel! je prends notes:
Je vais donc faire le 'backbone' (ca se dit en plomberie? ;-) ) en 20/26.

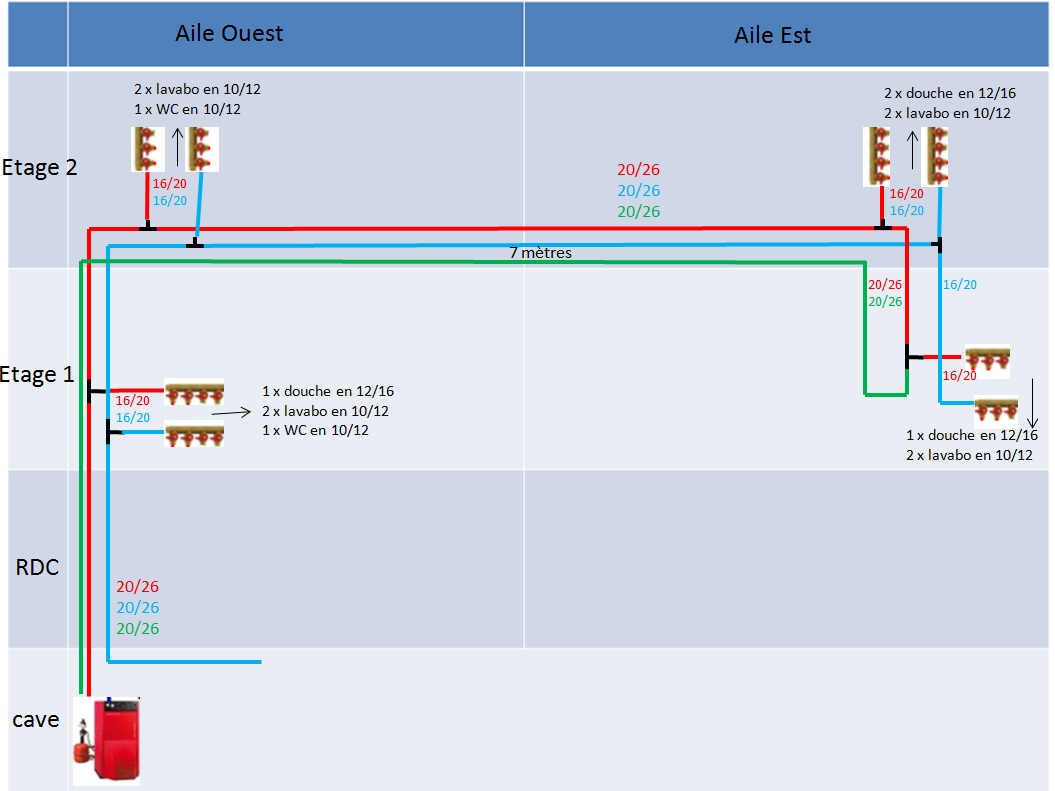

Voici donc la version 2 suite aux conseils.
j'ai séparé en deux la dernière nourrice pour que la boucle d'eau chaude soit au plus près des dernières installations.

question: Faut il que le retour soit également en 20/26? j'ai vu plusieurs shémas sur ce site avec des retours en 12/16...

Encore merci et bon dimanche.
Rod

Sujets pièces jointes

macrov2.jpg, 103.49 kb, 1055 x 791
macrov2.jpg 103.49 kb, 125 téléchargements depuis. 25-02-2018

4 Dernière modification par rod74 (27-02-2018 11:46:36)

Re : Projet multicouche dans une grande vielle maison

Bonjour,
Je continue de creuser le sujet.
J ai bien identifié plein de nourrice dont les sorties sont en 15/21
Mais que ce soit Tieme, Somatherm ou autre producteur, ils ne vendent ni raccord 15/21 vers multicouche 10/12( en ecrou tournant), ni d ailleurs de couronne en 10/12. Ils commencent tous a 16.
Du coup, tous mes lavabos, je les mets en 16?
Merci de vos conseils et bonne journee!
Rod

5

Re : Projet multicouche dans une grande vielle maison

Oui en effet le tuyau multicouche de plus petite section commence a 12/16.

Le 10/12 c'est du PER.

https://plombiers-reunis.com/post26119.html#p26119

https://plombiers-reunis.com/topic116-d … aires.html
