Sujet : Aide pour la réalisation d'un projet Multicouche dans petite maison

Bonjour,

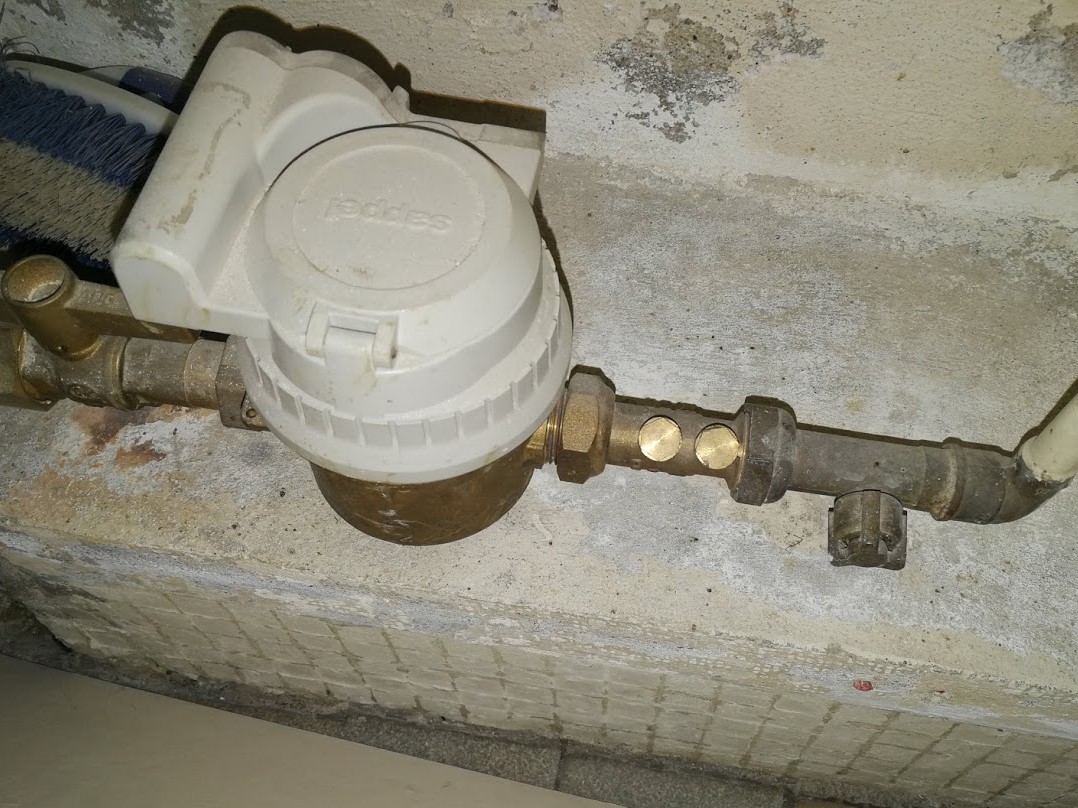

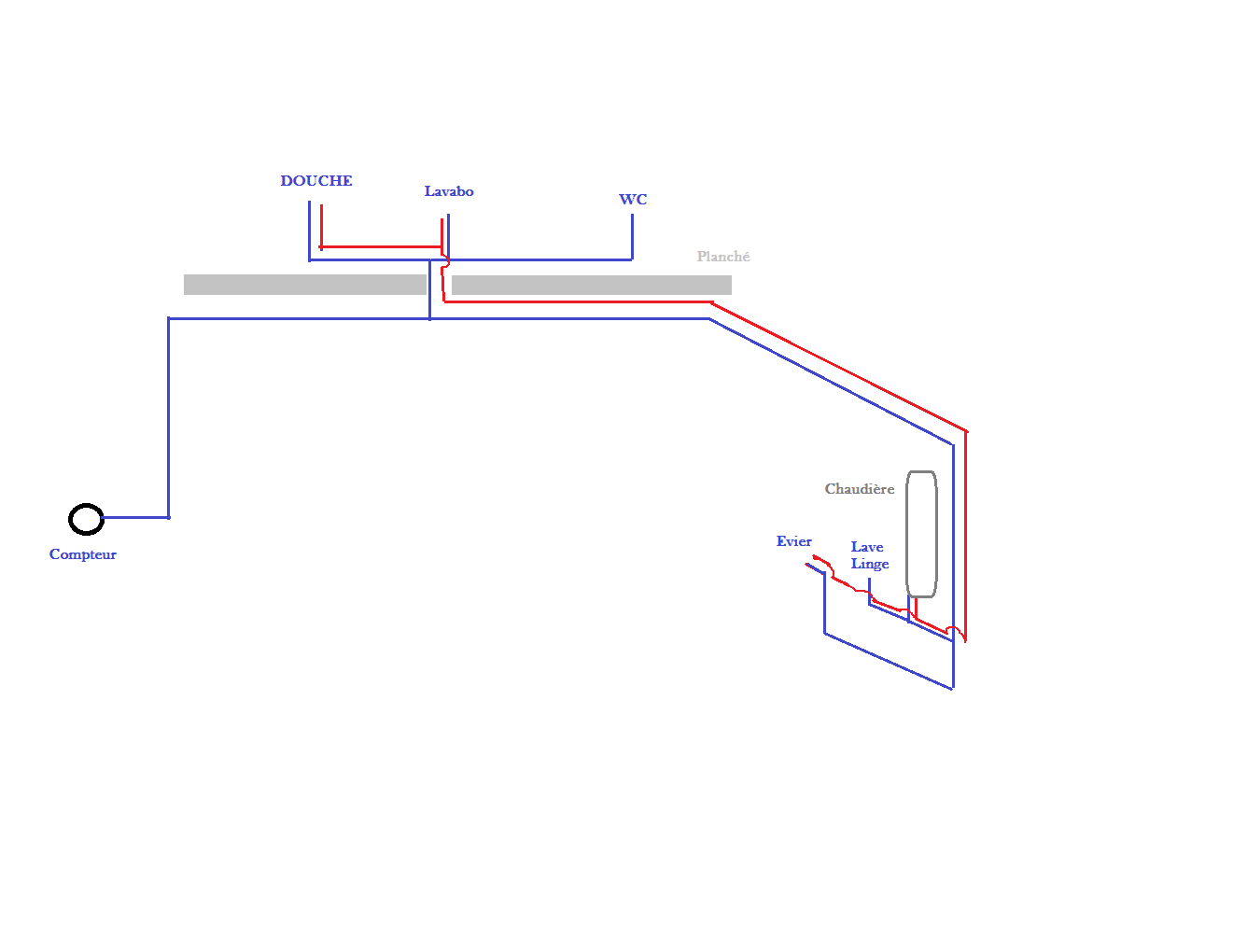

Je dois refaire toute l'installation d'une petite maison de 45 m2. Pour résumer, j'ai l'arrivé d'eau avec le compteur au niveau de ma porte d'entrée (photo du compteur). Je remonte ensuite vers le plafond pour aller au fond d'un couloir de 6 m et aller vers la cuisine ou se trouve la chaudière (Frisquet). Vous trouverez un schéma simpliste de ce que je désire réaliser. J'ai également pris en photo le compteur que vous trouverez ci-joint.
La salle de bain se trouve juste au dessus du couloir.

Je compte réaliser l'installation en multicouche, je voulais faire l'installation entièrement en diamètre 16 mais en recherchant sur le forum, j'ai trouvé la page pour calculer le diamètre en fonction des éléments et le diamètre 16 est limite trop juste. Vous confirmez ?

Je voudrais sur mon installation, mettre des vannes de sécurité pour par exemple couper toute la salle de bain et faire la même chose en cuisine. Que me conseillez-vous ? Vannes..   Nourrices ?

Enfin, sur la photo du compteur, pouvez-vous m'indiquer ce qu'il y a après le compteur ?
Le premier élément juste après le compte , est-ce la purge ?

Je souhaite mettre en place un réducteur de pression après le compteur  pour protéger mon installation, vous en pensez quoi ?

Je vous remercie par avance pour ceux qui viendront donner des réponses à mes questions.
