Sujet : installation d'un poêle bouilleur sur réseau fioul existant

bonjour les plombiers tongue

je désir installer un insert bois bouilleur dans ma maisons sur l’installation fioul déjà existante.

le poêle sera un Edilkamin H2Oceano 23 CS
avec un ballon tampon .

je vous mais les schémas que j'ai déjà réaliser en ligne des que possible

avez vous des conseil d'ordre général avant de rentrer dans les détails ?

vous ne trouvez pas la réponse a votre question malgré la richesse de ces forums? Une recherche s'impose! Autrement demandez un devis! Simple gratuit et sans engagement.

2

Re : installation d'un poêle bouilleur sur réseau fioul existant

Bonjour et bienvenue,

non pas de conseils particuliers, à part l'obtention et le respect des certificats flamme vert et/ou qualibois smile

dans l'attente des nouvelles et des schémas,

Cordialement

Re : installation d'un poêle bouilleur sur réseau fioul existant

bonjour,
voici l'idee que j'ai

merci pour votre aide tongue

Re : installation d'un poêle bouilleur sur réseau fioul existant

Bonjour

pour mieux optimiser l'installation, peut on savoir comment elle est, aujourd’hui avant le rajout de l'insert bois

JR

Re : installation d'un poêle bouilleur sur réseau fioul existant

oui actuellement il y a aucune régulation une chaudière fioul un circulateur juste derrière  et  2 T pour alimenter le serpentin du ballon ecs avec 11 radiateurs en fonte " plus ou moins gros"

vous ne trouvez pas la réponse a votre question malgré la richesse de ces forums? Une recherche s'impose! Autrement demandez un devis! Simple gratuit et sans engagement.

Re : installation d'un poêle bouilleur sur réseau fioul existant

Bonsoir, j'ai du mal a comprendre le fonctionnement, peut tu poser des flèches sur les tracés pour qu'on comprenne les sens de circulation du fluide.

Inspire toi des schémas deja présents sur le site.

Re : installation d'un poêle bouilleur sur réseau fioul existant

oui effectivement vous pouvez  bien avoir du mal à comprendre j'ai fait une erreur sur le tracer je le corrige des que possible
*l'eau chaude qui va au ballon viens se prendra entre le dégazage et la vanne 3 voies "croisement des 2 rouges "
je ferais aussi le fléchage et les quelques explication qui vont avec .

Re : installation d'un poêle bouilleur sur réseau fioul existant

Bonjour
Je sais pas quelle sera l'intensité d'utilisation de l'insert bois, j'ai regardé sur le site du fabricant il y a des schémas de raccordement sur une installation existante qui me semblent  bien moins compliqués  et  moins onéreux que celui que vous souhaitez réaliser.

le plus simple c'est toujours ce qui marche le mieux, le modèle kit 2 me semble bien , la production d'eau chaude actuelle reste faite par le circuit primaire de la chaudière dont le brûleur se mettra en route  en appoint pour compenser si l'eau n'est pas assez chaude.



JR

9 Dernière modification par Cyprien58 (16-02-2015 19:27:37)

Re : installation d'un poêle bouilleur sur réseau fioul existant

oui j'ai déjà éplucher les kits du fabricant mais je suis pas fan de l’échangeur à plaque en sortie de poel.

mon schéma est compliquer car je suis un mauvais dessinateur

pour la premiers boucle
le principe est la :

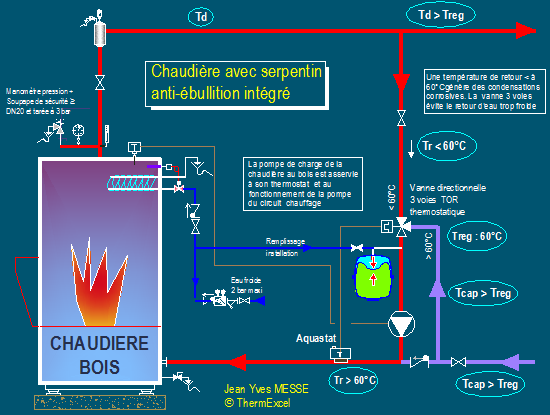

http://www.thermexcel.com/french/image14/chaudiere%20avec%20serpentin%20anti-ebullition%20integre.png


ensuite le ballon qui se charge sur une différence de débit quand le circuit chauffage est en demande
si pas de demande charge du ballon.

la boucle radiateur est dans l’idée de :

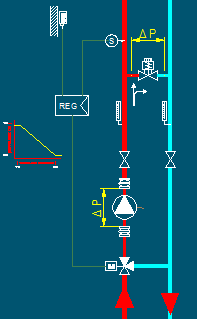

http://www.thermexcel.com/french/ima_ther/Regulation%20de%20temperature%20exterieure.PNG

mais la vanne différentielle je l'ai placer entre les 2 collecteurs .
meme chose pour la chaudière fioul.
et la vanne mélangeuse sur le retour fait la demande .
voila le gros de mon idée apres il peux y avoir plus simple.


actuellement l’installation est sur vases ouvert que je voudrais supprimer  pour passer en circuit fermer.

10

Re : installation d'un poêle bouilleur sur réseau fioul existant

bonjour

sur votre schéma je ne vois pas comment s'enclenche la production d'eau chaude.
ci dessous une solution sans échangeur à plaques, mais avec une bouteille de découplage en dn 100/114 qui permet à chacun de fonctionner indépendamment et de récupérer les calories du ballon tampon, il y a bien sûr tous les accessoires, robinetterie à y ajouter


JR

Re : installation d'un poêle bouilleur sur réseau fioul existant

votre schéma me plais bien.

est t'il envisageable en seulement 2 picages sur la ballon tampon ?

pour vous  chaudière fioul va t'elle chauffer le ballon tampon ?

merci tongue

12

Re : installation d'un poêle bouilleur sur réseau fioul existant

si on fait que deux piquages sur le tampon on ne peut pas récupérer l'eau chaude faite par l'insert accumulée, la chaudière fioul ne chauffe pas le ballon, elle ne chauffe que la bouteille de découplage.

JR

Re : installation d'un poêle bouilleur sur réseau fioul existant

si on fait que deux piquages sur le tampon on ne peut pas récupérer l'eau chaude faite par l'insert

si de cette maniéré :

et avec un effet de stratification qui pour moi Théoriquementest beaucoup mieux:

http://www.thermexcel.com/french/image14/stockage%20chaleur%20hydroaccumulation%20chauffage.png
http://www.thermexcel.com/french/image14/Schema%20stockage%20energie%20ballon%20chauffage%20bois.PNG
http://www.thermexcel.com/french/image14/stockage%20chaleur%20hydroaccumulation%20chaudiere.png

je cherche le même principe appliquer à votre schéma.

14

Re : installation d'un poêle bouilleur sur réseau fioul existant

bonjour

c'est pas évident, sur ces schémas il y a qu'une source de chaleur ( une chaudière bois et pas un insert d'appoint) et il n'y a pas la production d'eau chaude.
ces deux éléments compliquent le système.
est ce que l'insert aura un usage intensif qui fait qu'il faille un gros ballon tampon pour absorber le surplus de production ou est ce que la fonction du ballon est seulement d'absorber l'inertie de fonctionnement pour éviter la surchauffe?

JR

Re : installation d'un poêle bouilleur sur réseau fioul existant

bonjour RUAJOSE
merci de prendre le temps de répondre.

avec une 2eme source bon la c'est gaz mais moi c'est fioul.
http://www.thermexcel.com/french/image14/Schemas%20chauffage%20bois%20Couplage%20hydraulique%20poele%20hydro%20chaudiere%20gaz%20double%20services.PNG

mais on arrive à garder un peux l'idée

l’idée de ta bouteille me parais être la bonne piste.

pour l'utilisation de l'insert je veux que sa devienne ma source de chauffage principale.

l'insert aura un usage intensif qui fait qu'il faille un gros ballon tampon pour absorber le surplus de production ou est ce que la fonction du ballon est seulement d'absorber l'inertie de fonctionnement pour éviter la surchauffe?

les 2 et à servir de roue libre entre 2 flambers.

encore merci pour votre aide !

16

Re : installation d'un poêle bouilleur sur réseau fioul existant

avec un ballon tampon contenant un échangeur c'est jouable!


JR

Re : installation d'un poêle bouilleur sur réseau fioul existant

pourquoi sur un échangeur ?
le même schéma sans l’échangeur n'ai t'il pas envisageable ?
je reprend votre schéma je vais y réfléchir un peux  .

Jouable ! tongue

18

Re : installation d'un poêle bouilleur sur réseau fioul existant

bonjour

Oui c'est vrai pourquoi? ça marche aussi bien  même mieux sans échangeur dans le tampon, j’avais pas les yeux en face des trous!

JR

19 Dernière modification par Cyprien58 (19-02-2015 19:58:03)

Re : installation d'un poêle bouilleur sur réseau fioul existant

Et comme ça ?

j'ai oublier quelque chose ?

http://img11.hostingpics.net/pics/676902INSTAL1.jpg

edit : il doit manquer une vanne 3 voies sur la  partie à droite du ballon tampon ! ( je pence )
actuellement je vois:
celle du haut " mélange du retour avec le départ pour adapter la température de l'eau dans les radiateurs "
en bas " une TOR qui fait la sélection des sources de chaleur "

edit 2 :
une dernière au milieu (réflexion faite une simple électrovanne ferais l’affaire )
l’utilité serais de forcer le chargement du ballon si le poêle fonctionne et que la maison n'ai pas en demande

20

Re : installation d'un poêle bouilleur sur réseau fioul existant

Bonjour

Au cas où le chauffage radiateur n'est pas en demande, si l'insert est en service le ballon se charge forcement, l'eau ne pouvant pas aller aux radiateurs ( V3V fermée) et clapet AR qui l'empêche d'aller vers la bouteille.

Il manque le réseau qui va chercher l'eau chaude avec V3v au tampon  pour faire chauffer le ballon ECS
et le circulateur en sortie de chaudière.

JR
