Sujet : Conception évacuation PVC

Bonsoir,

suite à mon projet de plomberie dont je vous remercie de m'avoir vraiment aider à faire un schéma quasiment définitif, se pose maintenant la question des évacuations.

Les évacuations actuel ne sont pas encore définie, mais je casse la dalle et donc je refait tout.

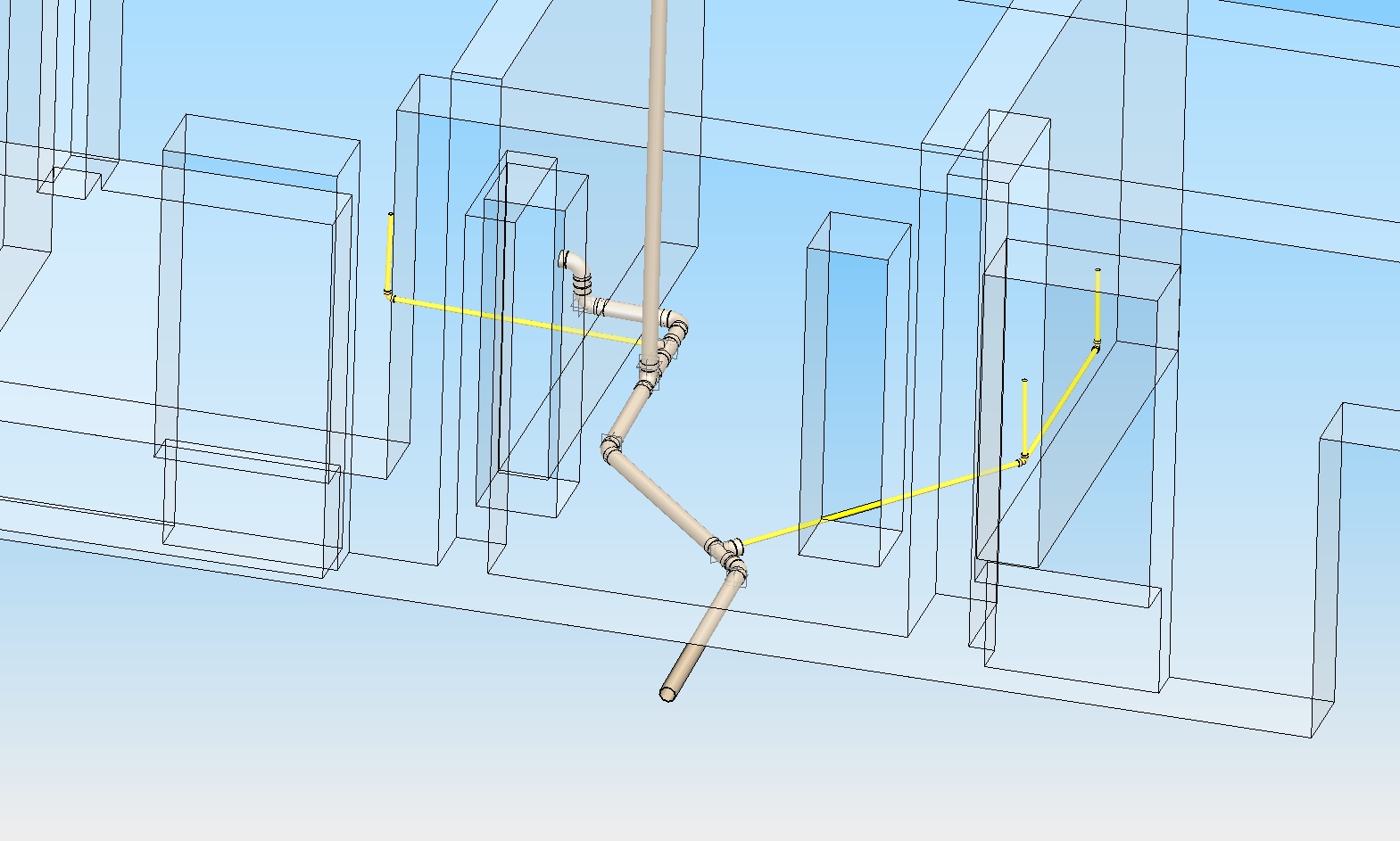

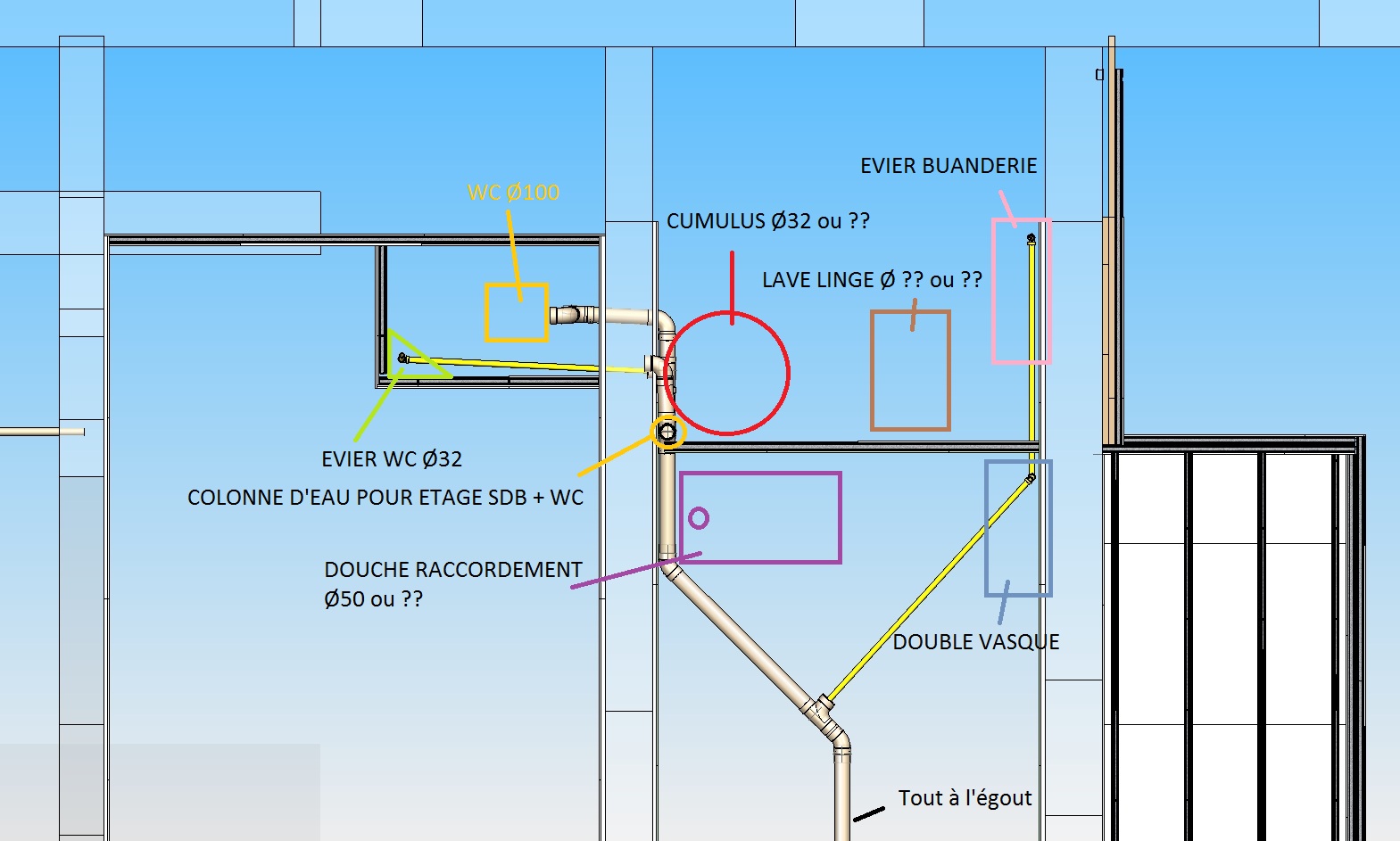

Bref ci dessous 2 images illustrant ce que je veux faire. J'espère que c'est assez clair....

Je ne pense pas que la solution proposée est optimale.
Un point important est la présence de la colonne d'eau dans le "coin".
La maison est raccordée au tout à l'égout.

Je vous remercie d'avance pour votre aide. Je précise que je n'y connais rien du tout en terme d'évacuation d'eau usée.

Sujets pièces jointes

Evac eau 1.jpg, 223.43 kb, 1569 x 943
Evac eau 1.jpg 223.43 kb, 275 téléchargements depuis. 05-05-2014

Evac eau 2.jpg, 347 kb, 1569 x 943
Evac eau 2.jpg 347 kb, 261 téléchargements depuis. 05-05-2014

vous ne trouvez pas la réponse a votre question malgré la richesse de ces forums? Demandez un devis! Simple gratuit et sans engagement.

Re : Conception évacuation PVC

ca paraît très bien (beau schéma)

cumulus diam 32
douche diam 40 (les sorties de siphon sont en 40)
lave linge 40

toujours prévilégier 2 coudes à 45° (le coude mâle de préférence dans le sens de l'écoulement), plutôt qu'un coude à 90°

penser à la ventilation primaire

Re : Conception évacuation PVC

prévilégier des raccords en Y plutôt que des T...

Re : Conception évacuation PVC

Bonjour,

Merci pour vos réponse.
Par contre pour la douche l'évacuation de trouvant au dessus du tube pvc Ø100, je pense déplacer celui ci pour faire une sortie plus "logique".

Pour le lave linge je fait sortir un tube Ø40, je vais voir comment le raccorder...
Pour mon évier en double vasque , Ø32 ou 40 ? sachant que avant j'ai aussi un évier simple vasque qui reprend la même conduite sous la dalle....

Re : Conception évacuation PVC

Mois je ferais toutes les parties de la dalle en Ø50 puis je réduirais la partie entre la sortie de dalle et l'appareil.

Double vasque en 40 jusque au point du té qui prends chaque vasque individuellement a partir du té 32

Puis tout le reste en 40 sachant que les parties enterrés sont en 50

vous ne trouvez pas la réponse a votre question malgré la richesse de ces forums? Une recherche s'impose! Autrement demandez un devis! Simple gratuit et sans engagement.

Re : Conception évacuation PVC

D'accord Je pense essayer demain de proposer un autre schéma avec mon évacuation principale au milieu de la pièce.
Donc si je comprend bien tout les tubes jaune enterrée en 50 et au niveau des raccord en T je vais les sorties des éviers.... en 40 ?

Si j'ai un tube en 40 qui sors de ma dalle, aucun problème pour raccorder évier/lave linge/double vasque / douche ?

merci

Re : Conception évacuation PVC

Bonsoir,

Je regarde pour acheter des tuyaux en PVC Ø100 pour commencer pour réseau.
J'en vois 2 type en magasins : 1 normé, l'autre non. La différence de prix est du simple au triple...

Puis-je prendre le moins cher dans tous les cas ?

J'ai mesuré ma sortie de WC , elle fait Ø102, il faut que je trouve une pipe d'évacuation pour wc. avez vous des conseils ?
cordialement,

8

Re : Conception évacuation PVC

Prenez du pvc de qualité, le pas cher s'appelle du compact, sa paroi est trop fine.

Pour la sortie de wc les pipes prévue a cet effet s’adaptent sans aucun probleme.
http://www.home-boulevard.com/26304-33867-thickbox/pipe-wc-courte-coudee-femelle-d-100-mm.jpg

Ma collaboration ne se substitue pas aux DTU relatifs, je ne pourrais être tenu pour responsable en cas de fausse information. Vos travaux dépassent vos capacités, n’hésitez pas a demander un devis: simple, rapide, gratuit et sans engagement.

Re : Conception évacuation PVC

Pas de soucis pour le pvc de qualité mais je me demande son interet pour une pose enterré sous la dalle...
Je vais regarder la pipe des WC suivant la conception de mon réseau afin de savoir son implantation.

10

Re : Conception évacuation PVC

Après tout dépend de ce qu'ils essayent de vous vendre.

Moi je le prends un peut partout,  4ml de pvc de 100 coutent environ 7€

Ma collaboration ne se substitue pas aux DTU relatifs, je ne pourrais être tenu pour responsable en cas de fausse information. Vos travaux dépassent vos capacités, n’hésitez pas a demander un devis: simple, rapide, gratuit et sans engagement.

11

Re : Conception évacuation PVC

Bonsoir,

petite question relative à la pipe à WC.
Sous ma dalle j'ai mon coude à 90° , puis du coup un tuyau de 100 qui sort de la dalle.
Du coup mon tuyau PVC de 100 je le coupe à raz au niveau de la dalle une fois celle ci coulé et je monte ma pipe à WC c'est ça ?

12

Re : Conception évacuation PVC

Bonsoir,

Maintenant que j'ai fait le début de ma plomberie, je m'attaque à mon réseau d'évacuation avant de couler ma dalle par dessus.

A l'exterieur de la maison j'ai un tuyau en PVC 100 qui va au tout a l'égout,
Je pense acheter un regard en béton et faire comme ici :
http://www.google.fr/imgres?imgurl=http … CD8QrQMwCQ

Est-ce bien ?
J'essaye de faire un schema Jeudi pour vous montrer ce que je souhaite faire, avec des photos de l'état actuel.

Re : Conception évacuation PVC

Oui tout a fait vous pouvez faire comme montré sur l'image.

14

Re : Conception évacuation PVC

Bonsoir,

Alors voici une image avec le plan en vus de dessus. Ce n'est pas très clair car au niveau des WC on vois un long tuyau qui va a gauche, c'est les futures évacuations de l'étage...
https://www.plombiers-reunis.com/Host/medias_2014/1404061776-reeseau1.jpg

Ensuite une autre image plus parlante. Il s'agit de mon nouveau regard. Sur la droite l'évacuation qui va sur le tout à l'égout. Sur la gauche les tuyaux arrivant de la maison. Je pense faire le raccordement "a blanc" de tout mon réseau avant de fixer définitivement mes tuyaux dans mon regard. Je pense faire la "fixation" avec du ciment simplement....

https://www.plombiers-reunis.com/Host/medias_2014/1404061924-2014-06-29-8.jpg

15

Re : Conception évacuation PVC

Bonsoir,

Bon ben ca y ai tout est raccordé, sauf la douche .

https://www.plombiers-reunis.com/Host/medias_2014/1405361081-2014-07-14-3.jpg

Ici on voit la chute d'eau avec l'évacuation des WC et le lavabo de salle de bain.
J'ai même couler la Dalle des WC.
Rien de particulier, sauf la difficulté de réglé au cm prés tous les éléments.
J'espère surtout que mes WC vont bien évacué, j'ai mesure un minium de pente 3cm/m avec en général 5cm/m donc on verra bien.

Merci à vous et à bientôt peut être.

16

Re : Conception évacuation PVC

Bonsoir, petite question car je ne trouve pas vraiment de réponse...

Je souhaite installer temporairement mon évier dans ma buanderie sur mon évacuation D40 verticale pour le moment. Donc je relis mon siphon avec un tuyau D40 + coude à 90° sur cette évacuation. Ca c'est la solution simple qui me plait pas.
Car demain quand je vais avancer dans mes travaux et replacer à son emplacement vraiment définitif mon évier ma bouger, or je ne vais jamais tomber en face de mon coude à 90° qui aura un angle correspondant à ma précédente installation.... J'espère que c'est clair et que vous aller pouvoir m'aider....
