Sujet : Avis evacuation WC

Bonjour

En rénovation, je souhaite raccorder un deuxième WC sur une évacuation existante.
J'ai pu décaisser chappe et dalle autour de l'évacuation pour repartir au plus bas possible. J'ai pu ainsi dégager un coude 90° qui part sous la dalle vers le regard extérieur. En décollant le pvc, j'ai donc une "entrée" femelle de mon coude qui m'attend.

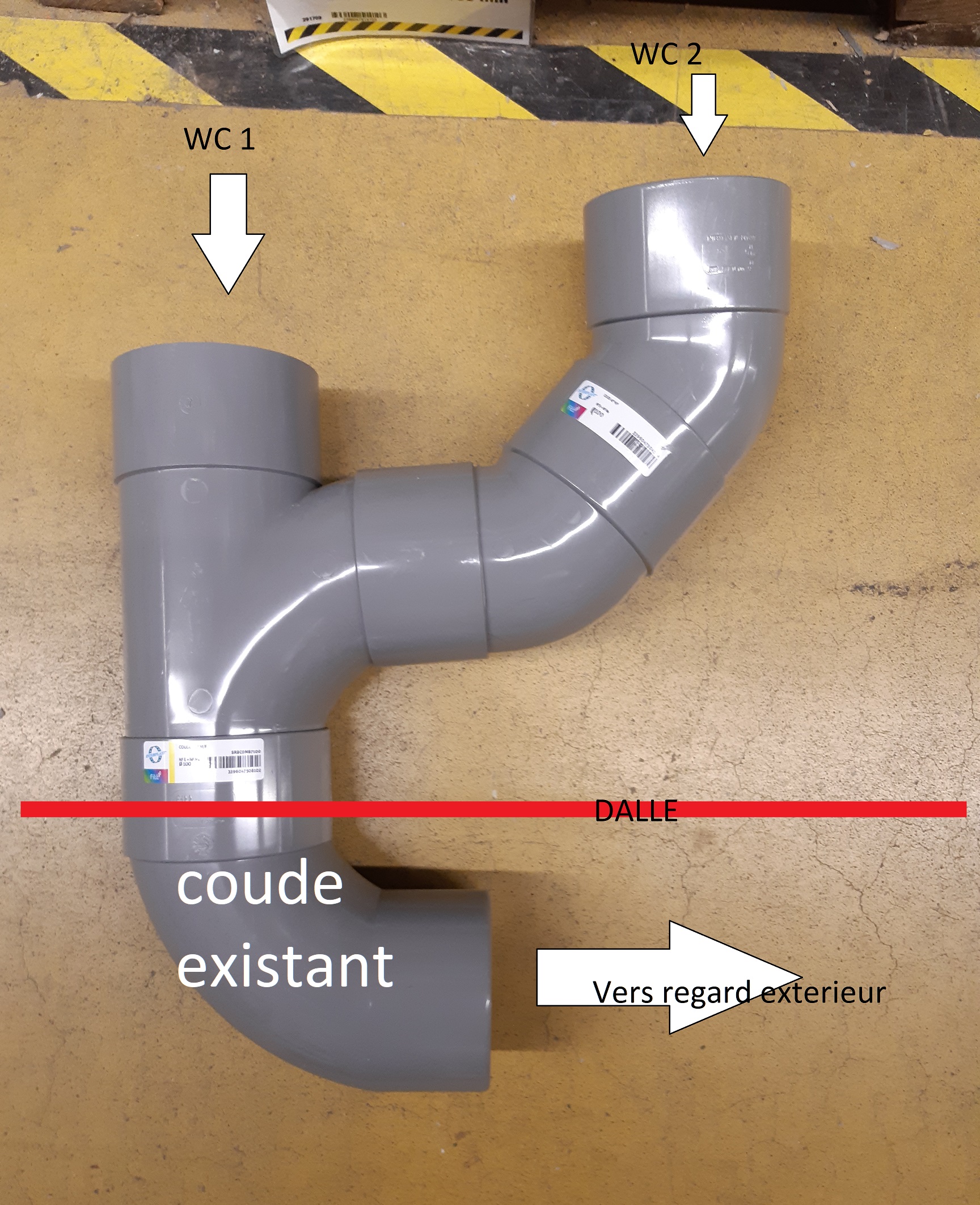

Pour plusieurs contraintes, je dois partir sur une culotte 87° juste au dessus de mon coude et y raccorder mes deux WC. Le montage serait comme sur la photo avec le WC 1 = WC suspendu juste au dessus de l'évacuation, et WC 2 = WC de l'étage supérieur qui descend dans un PVC 100.

Je crains un peu le "coude/contre-coude" au niveau de la descente du WC 2 entre les deux coudes à 45° et le coude à 90° en sens opposé juste en dessous. Qu'en pensez vous ? Y a t il un risque de mauvaise évacuation ?

Merci d'avance pour vos avis !

Sujets pièces jointes

20210224_121934.jpg, 1.01 mb, 1728 x 2124
20210224_121934.jpg 1.01 mb, 386 téléchargements depuis. 24-02-2021

2

Re : Avis evacuation WC

Si vous pouvez utiliser une culotte a 67 ou 45 utilisez la, c'est mieux pour l'ecoulement et moins bruyant.

Autrement faites comme dessiné.

3

Re : Avis evacuation WC

Loopi a écrit:

Bonjour

En rénovation, je souhaite raccorder un deuxième WC sur une évacuation existante.
J'ai pu décaisser chappe et dalle autour de l'évacuation pour repartir au plus bas possible. J'ai pu ainsi dégager un coude 90° qui part sous la dalle vers le regard extérieur. En décollant le pvc, j'ai donc une "entrée" femelle de mon coude qui m'attend.

Pour plusieurs contraintes, je dois partir sur une culotte 87° juste au dessus de mon coude et y raccorder mes deux WC. Le montage serait comme sur la photo avec le WC 1 = WC suspendu juste au dessus de l'évacuation, et WC 2 = WC de l'étage supérieur qui descend dans un PVC 100.

Je crains un peu le "coude/contre-coude" au niveau de la descente du WC 2 entre les deux coudes à 45° et le coude à 90° en sens opposé juste en dessous. Qu'en pensez vous ? Y a t il un risque de mauvaise évacuation ?

Merci d'avance pour vos avis !

Bonjour,

Nous voulions faire la même installation, avez vous pu la réaliser ? Pas de souci particulier ? Comment avez vous fixé le wc1 ensuite car il est surlevé par rapport au WC actuel?

Merci beaucoup
Ccile

Re : Avis evacuation WC

Bonjour, bien que n'étant pas un expert, je vous donne mon avis : le sens inverse n'est pas un problème car la matière n'aura plus de direction (enfin si : direction verticale). Les deux coudes à 45° sont très bien pour limiter la perte de vitesse.  Encore mieux si la configuration vous permet d'en mettre un seul à 45 qui irait plutôt sur un Y.

Celui à 90° existant en chape est un frein à l'idéal car perte de vitesse. Mais pas possible de faire autrement.

Il vous faut au moins une décompression je pense, idéalement reliée à chaque WC, sinon plutot WC1 mais à voir en fonction des différentes longueurs
