Sujet : enlever le circuit ECS d'une chaudière

Bonjour à tous,

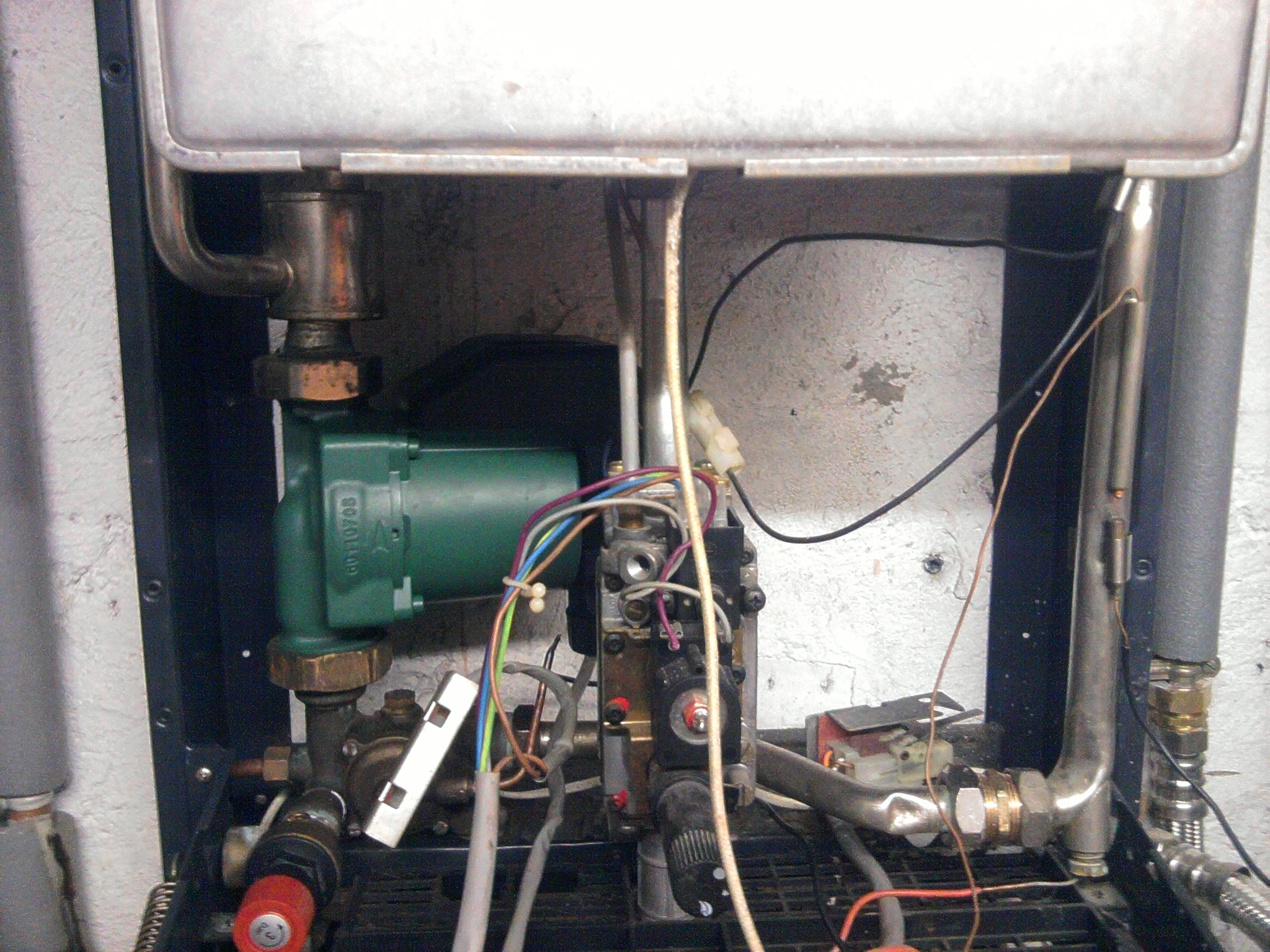

Je viens d'enlever complètement le circuit ECS de ma vieille chaudière murale, à savoir, une Franco Belge Beretta IDRA23S car je ne l'utilise plus que pour le chauffage (chauffe eau electrique ajouté a proximité). Je souhaiterais donc savoir si à long terme, je ne risque pas de voir apparaitre des problèmes. Ci joint une photo du système après modification.
Merci d'avance pour vos remarques.

L'ouzbek du 84

Sujets pièces jointes

6-modifiée.jpg, 1.62 mb, 2048 x 1536
6-modifiée.jpg 1.62 mb, 368 téléchargements depuis. 15-11-2013

Comment j'ai progressé dans le bricolage: parce que j'ai passé plus de la moitié de mon temps à réparer les bêtises que j'ai faites en voulant bricoler !!!  ouzbek84

Citer Message 1

  • PUB

  • De : Sur la planete
  • Inscrit : 14-09-2008
  • Messages : 2 178

Re : enlever le circuit ECS d'une chaudière

C'est une première chez nous, du moins je n'ai jamais vu une telle modification.

Comme il s'agit d'une ancienne chaudière je crois que l’échangeur est intégré au corps de chauffe, vous confirmez?

Le remplissage du chauffage se trouve ou maintenant.

La connaissance devient universelle lorsqu'on la partage...........
Consultez la FAQ - Suivez nous sur facebook - Faites un lienvers ce forum ou vers votre sujet... - Comment poster des images

de Alleauplombier le site Web

Citer Message 2

  • Inscrit : 15-11-2013
  • Messages : 21

Re : enlever le circuit ECS d'une chaudière

Bonjour et merci de répondre à ma question.

Effectivement, l'échangeur se situe dans le corps de chauffe, dans la partie supérieure de la chaudière.

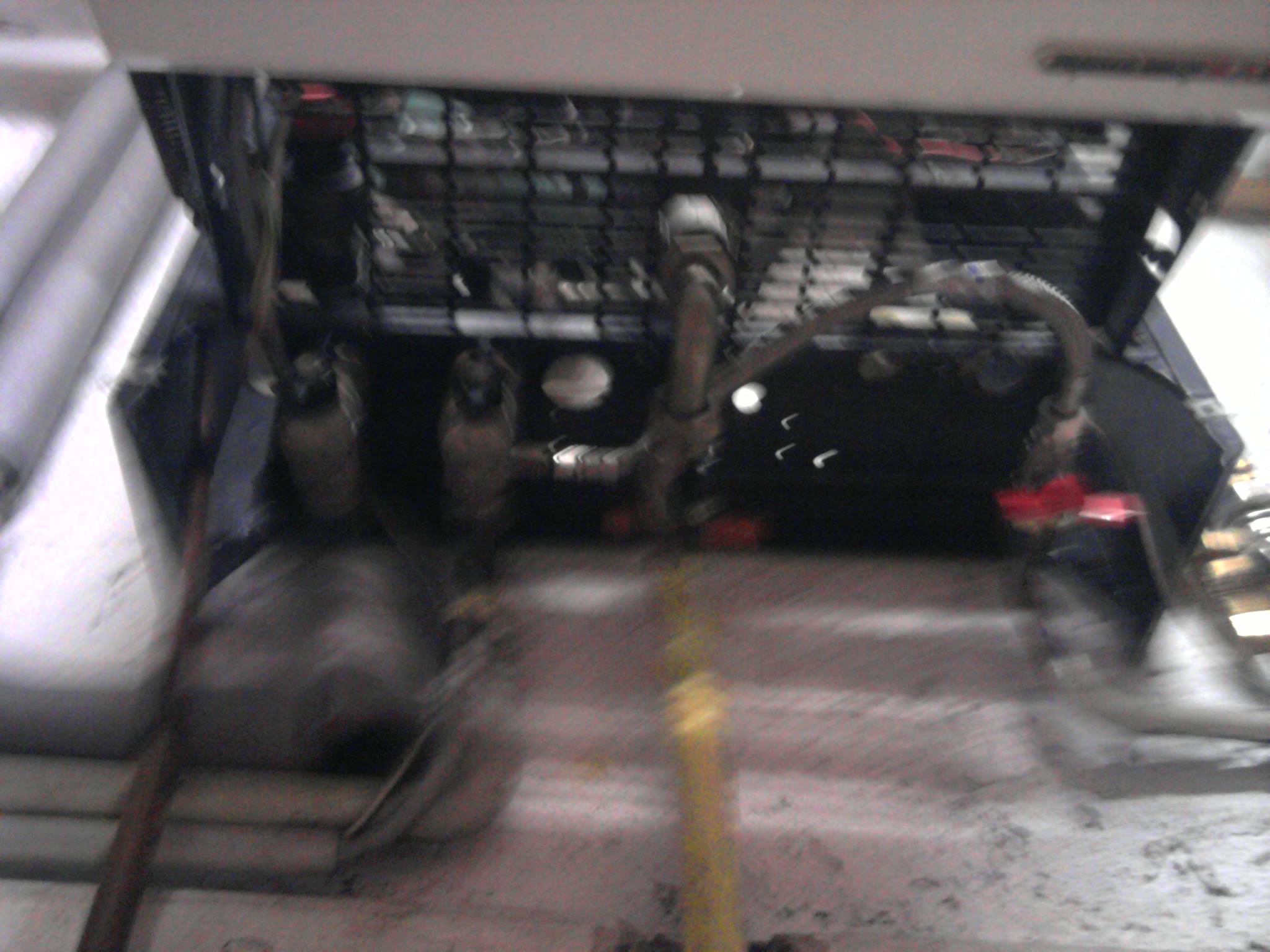

En ce qui concerne le remplissage, il se fait par le dessous. L'ancien système comprenait une vanne papillon, un clapet anti-retour et je l'ai également simplifié par une nouvelle vanne et un flexible à la place de l'ancienne tuyauterie fine. Ce flexible entre directement dans la vanne d'arrêt de départ du circuit chauffage. Le détail est sur la photo en pièce jointe, désolé pour la qualité de l'image.

Sujets pièces jointes

7-remplissage.jpg, 853.21 kb, 2048 x 1536
7-remplissage.jpg 853.21 kb, 317 téléchargements depuis. 16-11-2013

Comment j'ai progressé dans le bricolage: parce que j'ai passé plus de la moitié de mon temps à réparer les bêtises que j'ai faites en voulant bricoler !!!  ouzbek84

Citer Message 3

  • Inscrit : 15-11-2013
  • Messages : 21

Re : enlever le circuit ECS d'une chaudière

Bonjour au maitre plombier.
Voici un lien ou je décris en image tout ce que j'ai fait pour simplifier la chaudière:

http://forums.futura-sciences.com/depan … ost4667470

Comment j'ai progressé dans le bricolage: parce que j'ai passé plus de la moitié de mon temps à réparer les bêtises que j'ai faites en voulant bricoler !!!  ouzbek84

Citer Message 4

  • De : Sur la planete
  • Inscrit : 14-09-2008
  • Messages : 2 178

Re : enlever le circuit ECS d'une chaudière

Salut ouzbek84 et félicitations pour cette modification, et pour le lien qui ne serviras pas a grand chose car ont ne vois pas les images.

Concernant le remplissage on le distingue bien la mauvaise qualité de l'image, mais je vous conseillerais quand même de placer un petit disconnecteur entre la vanne de remplissage et la vanne du chauffage.

La connaissance devient universelle lorsqu'on la partage...........
Consultez la FAQ - Suivez nous sur facebook - Faites un lienvers ce forum ou vers votre sujet... - Comment poster des images

de Alleauplombier le site Web

Citer Message 5

  • Inscrit : 15-11-2013
  • Messages : 21

Re : enlever le circuit ECS d'une chaudière

Bonjour "maitre",

D'abord merci pour les compliments. Je ne comprends pas pourquoi les photos sont invisibles. Les miracles de l'informatique!
Je suis prêt à refaire le même tuto sur ce forum si ça peut aider car j'ai conservé toutes les photos.
En ce qui concerne la pièce que vous me conseiller d'installer, est-ce une sorte de clapet anti-retour et quelle est sa fonction?

Cordialement.

L'ouzbek du 84.

Comment j'ai progressé dans le bricolage: parce que j'ai passé plus de la moitié de mon temps à réparer les bêtises que j'ai faites en voulant bricoler !!!  ouzbek84

Citer Message 6

  • Inscrit : 15-11-2013
  • Messages : 21

Re : enlever le circuit ECS d'une chaudière

Re,

Désolé, je n'avais pas vu que sur ce même site, tout est très bien expliqué en ce qui concerne les disconnecteurs et les clapets anti-retour.
Je vais y songer pour l'été prochain, il faudra également que je prévois un emplacement pour purger la chaudière car en ayant enlevé le préparateur ECS, j'ai du coup enlevé la purge qui était fixé dessus!!! Plus très pratique pour la maintenance!

L'ouzbek du 84.

Comment j'ai progressé dans le bricolage: parce que j'ai passé plus de la moitié de mon temps à réparer les bêtises que j'ai faites en voulant bricoler !!!  ouzbek84

Citer Message 7
