Sujet : Plan ECS en multicouches

Bonsoir à tous,

Après avoir parcouru votre site qui s'avère très instructif, je suis parvenu à réaliser le plan d'alimentation en eau de ma maison.

je me permet de vous soumettre à mon tour mon plan d'ECS en MULTICOUCHES

Je suppose qu'il y a pas erreurs, c'est pourquoi je compte sur votre aide pour m'aider à les corriger.

merci par avance pour vos avis et conseils avisés

Bonne soirée

Cyprinus

Sujets pièces jointes

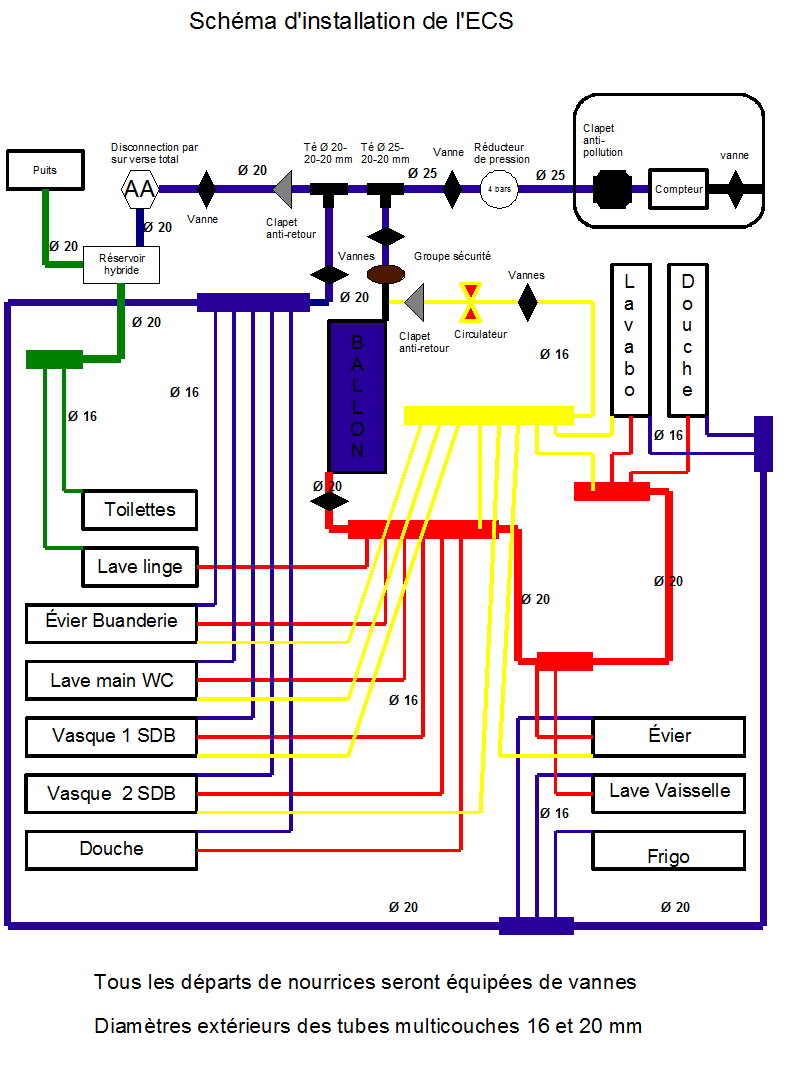

PLAN ECS.jpg, 156.28 kb, 792 x 1081
PLAN ECS.jpg 156.28 kb, 469 téléchargements depuis. 26-06-2013

Re : Plan ECS en multicouches

Salut.

Voici les premières remarques a corriger.
Le clapet antiretour, entre l'eau de ville et eau de puis n'est pas suffisante, il faut une discontinuité par sur-verse.
Regarder le dossier complet dans cette page, puis regardez sur sur-verse, https://plombiers-reunis.com/topic1143- … avoir.html

Le clapet non-retour juste avant la ballon ne sers a rien, le raccordement du bouclage doit se faire entre le groupe de sécurité et le ballon, le groupe fait deja office d'anti-retour.

Sur le bouclage, juste avant le raccordement du ballon l'ordre est la suivante, dans le sens de circulation --> Vanne --> circulateur --> clapet non-retour --> Puis raccordement sur conduite d'alimentation du ballon.

Toujours sur le bouclage: je conseille toujours de faire le bouclage sur les point d'eau, au plus pres de la consommation, par exemple juste a la sortie murale du lavabo, imaginez que vous ouvrez le robinet et que vous avez de l'eau chaude instantanément. Le bouclage est aussi un confort....

Sinon pour les reste ça me parait ok, a moins de changer quelques lignes par des diamètres moins importants (facultatif).

Re : Plan ECS en multicouches

Bonsoir,

Merci beaucoup alleauplombier pour votre réponse rapide et vos remarques pertinentes.

J'ai donc modifié mon plan que j'ai de nouveau posté.

J'ai suivit votre conseil concernant le bouclage au plus prêt des points d'eaux, système facile à mettre en oeuvre avec un té sur les lavabos, laves mains, éviers... mais comment faire au niveau des douches ou les jonctions sont encastrées?

En ce qui concerne le diamètre des tubes utilisés, je veux allez au plus simple pour limités les restes de couronnes.

Pouvez vous prendre quelques instants pour me dire si tout est ok ?

Merci par avance

Bonne soirée

Cyprinus

Sujets pièces jointes

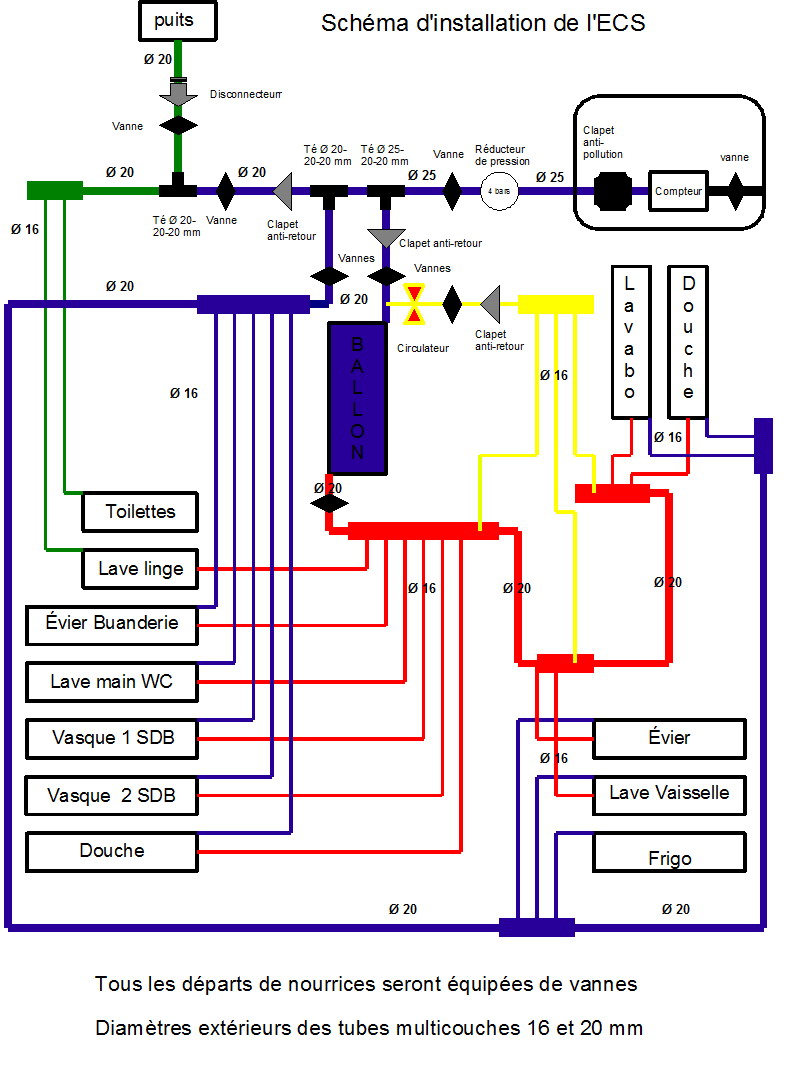

plomberie 2.jpg, 171.02 kb, 792 x 1079
plomberie 2.jpg 171.02 kb, 437 téléchargements depuis. 27-06-2013

Re : Plan ECS en multicouches

Maintenant c'est ok, a quelques details prés que vous devez corriger.

Pas besoin de bouclage sur les nourrices, vu que la boucle passe deja dedans.

Au niveau des douches, il existe des sorties de cloison doubles, sinon vous n'en faites pas, ou alors vous le faites ou vous le pouvez avec un té sur le tuyau.

N'oubliez pas d'isoler les tuyaux d'eau chaude et bouclage.
