Sujet : Commentaires sur plan distribution multicouches

Bonjour @ Tous,

Moi c'est Tom, 30 ans. Je construit actuellement ma maison (plain pieds) et j'aurais besoin d'un coups de mains pour la plomberie.

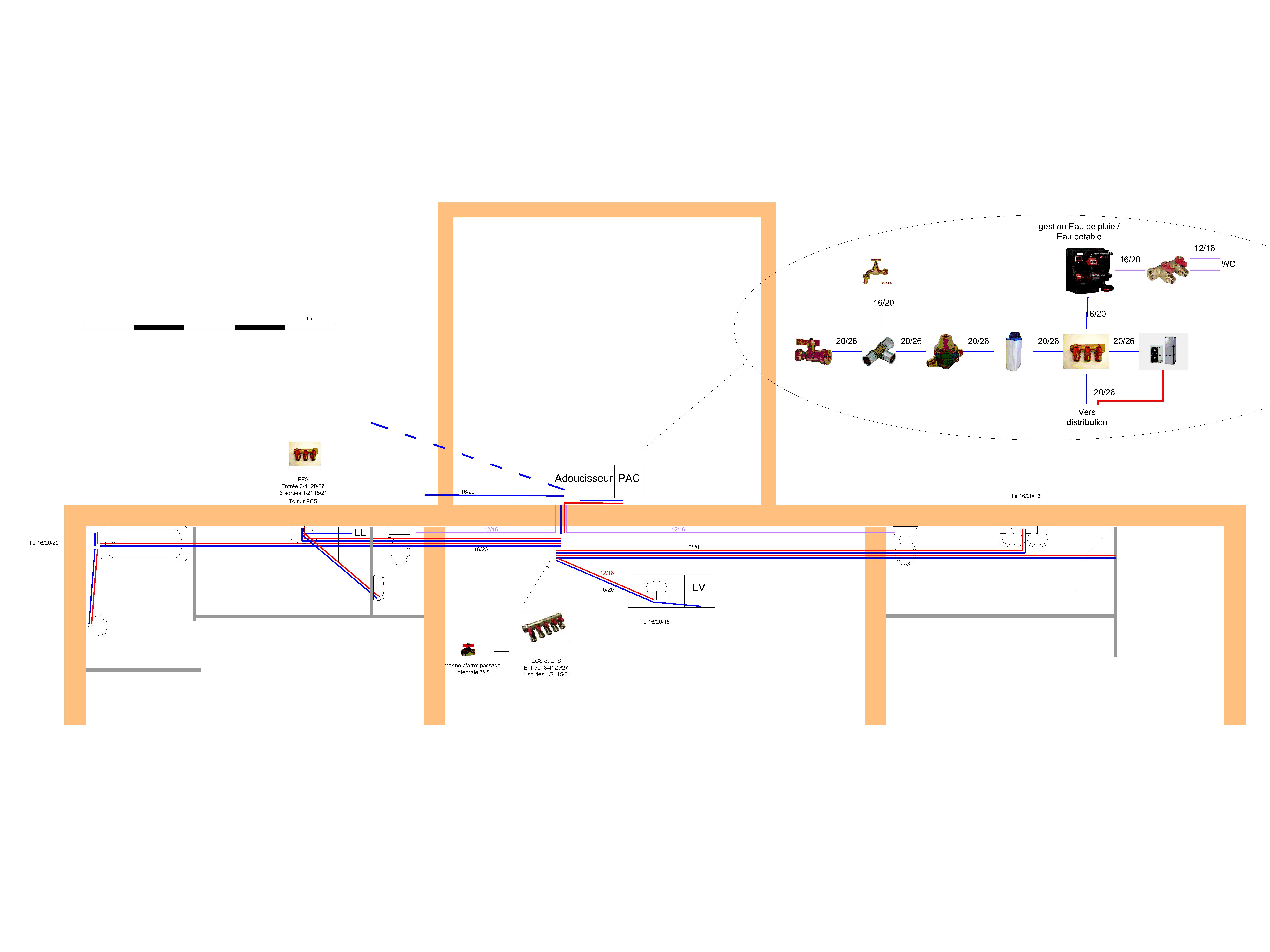

J'ai réalisé le schéma ci-joint de ma distribution le tout en multicouche, pourriez-vous m'apporter votre expertise, il y a quelques années j'ai refait mon appartement en multicouche mais là c'est autre chose...

Comme vous pouvez le voir je place un adoucisseur (région très très calcaire) et un système de récupération de l'eau de pluie pour les toilettes (que j'installerais dans un second temps).

Je pense que le dessin est assez parlant j'arrive dans le garage avec un PE j'ai une PAC Air-Eau+ECS (l'installation du chauffage au sol sera réalisé par le vendeur).

Pour l'évacuation pas de problème je maîtrise assez bien.

Sinon petite question, dois-je faire un bouclage sur l'ECS?
Je vous remercie d'avance

Sujets pièces jointes

Attachment icône Plan reseau eau-Model.jpg 1.27 mb, 185 téléchargements depuis. 12-10-2017

2

Re : Commentaires sur plan distribution multicouches

Personnellement j'utiliserais seulement deux lignes 1 a gauche et 1 a droite pour alimenter des petites nourrices de chaque coté.
On considère qu'a partir de 8/10 mètres de long en tuyau de 12mm de section intérieur il faut boucler.
Il faut prendre en compte que le bouclage est aussi une question de confort.

En conséquence il faut isoler toute la tuyauterie d'eau chaude et bouclage Nouvelles normes exigent.

Pour la future installation du récupérateur d'eau de pluie, faites un réseau complétement séparé , ne mélangez surtout pas avec les autres distributions.

Réseau séparé puis vous alimentez le gestionnaire avec dis-connexion par sur-verse en eau de ville, comme vous ne posez pas le gestionnaire tout de suite vous alimentez directement cette distribution avec l'eau de ville.
Le jour que vous installez le récupérateur vous faites la modification.

Mais vous prenez les devants en anticipant cette future installation.

Ma collaboration ne se substitue pas aux DTU relatifs, je ne pourrais être tenu pour responsable en cas de fausse information. Vos travaux dépassent vos capacités, n’hésitez pas a demander un devis: simple, rapide, gratuit et sans engagement.

3

Re : Commentaires sur plan distribution multicouches

Bonjour X-Niel,

Merci de ta réponse,

Pour la récupération d'eau de pluie pas de problème, tout sera prêt, réseaux séparer juste à enlever le by-pass pour le système de gestion EP/AEP.

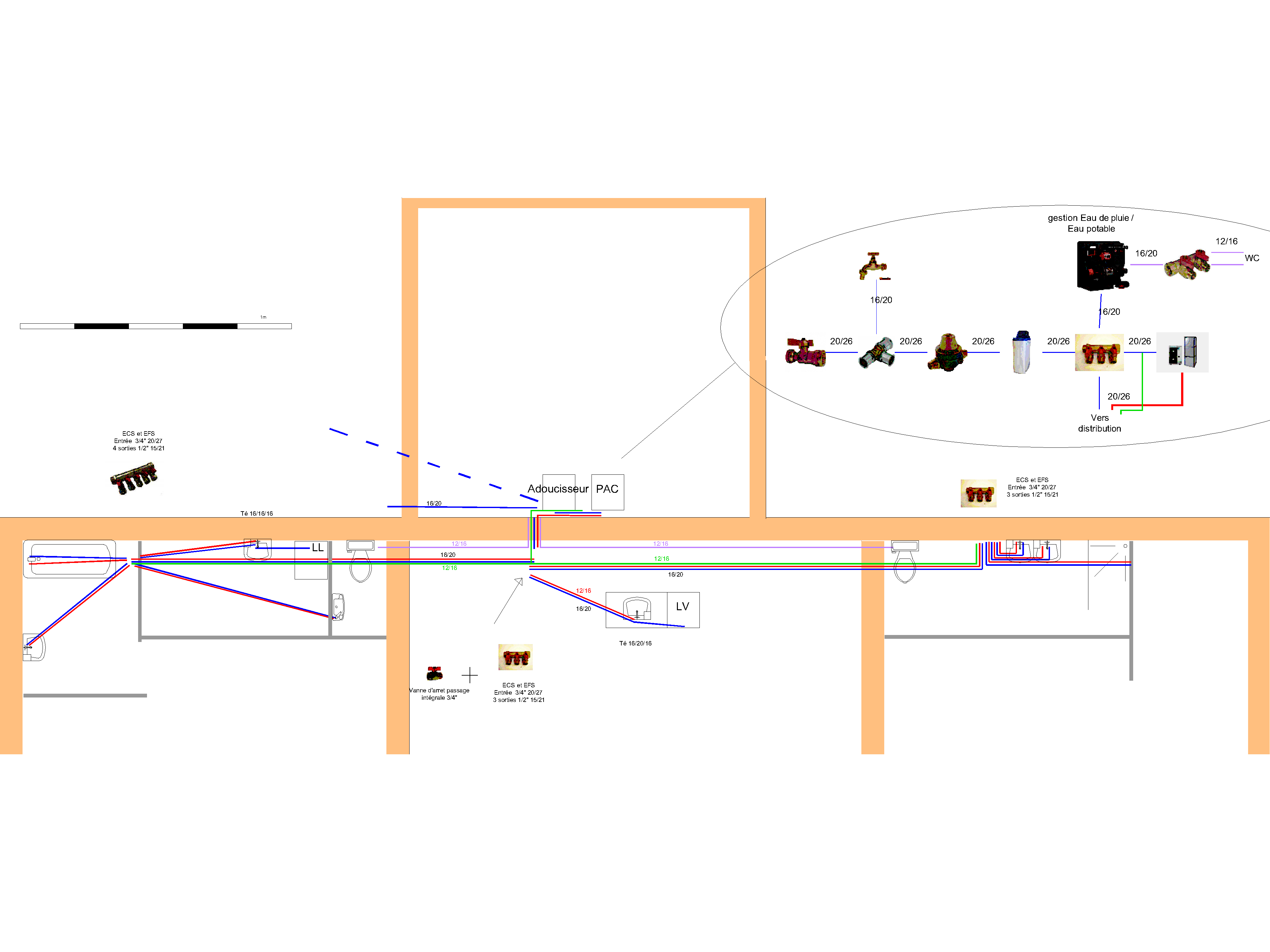

J'ai modifié mon dessin (en taille aussi) avec 2 lignes + ligne cuisine. D'un coté les nourrices seront derrière une trappe dans le bâti de la baignoire mais de l'autre coté je vais devoir mettre un coffret dans ce style ? https://uploads.entrepot-du-bricolage.fr/BAO/PHOTO1/3540737/petit_808908.jpg

j'ai rapidement dessiné en vert le bouclage auquel il faut que j'ajoute un anti-retour + vanne.

En tout cas merci des conseils déjà apporté.

Sujets pièces jointes

Plan reseau eau-Model.png, 122.03 kb, 4000 x 3000
Plan reseau eau-Model.png 122.03 kb, 257 téléchargements depuis. 13-10-2017

4

Re : Commentaires sur plan distribution multicouches

Pour les coffrets vous avez le choix,

  • Soit vous posez les nourrices dans un endroit caché.

  • Soit vous utilisez une boite du commerce

  • soit vous fabriquez vous même le boite.

Pour le bouclage il faut  avoir de l'eau chaude accumulé, au moins 50litres pour que ça fonctionne bien.....

Je me dois d'attirer votre attention sur les adoucisseurs, il faut que ce soit réglè au poil si c'est trop adoucie l'eau devient trop corrosive et bouffe tous les métaux au bout de quelques annelées, il est préférable d'avoir des soucis de calcaire que des soucis de métaux qui s'oxydent suite a l'eau trop douce.

Ma collaboration ne se substitue pas aux DTU relatifs, je ne pourrais être tenu pour responsable en cas de fausse information. Vos travaux dépassent vos capacités, n’hésitez pas a demander un devis: simple, rapide, gratuit et sans engagement.

5

Re : Commentaires sur plan distribution multicouches

Pour le bouclage il faut  avoir de l'eau chaude accumulé, au moins 50litres pour que ça fonctionne bien....

Dans le réseau ou le ballon les 50L ? (Sur du Ø16 ça représente 250m de tube) Le chauffagiste prévoit un ballon inox de 180L intégré à la PAC.

J'ai une question sur l'installation;
Existe-il quelque chose de similaire aux plaques sertifix mais adapté aux briques ?

6

Re : Commentaires sur plan distribution multicouches

Tom70 a écrit:

Dans le réseau ou le ballon les 50L ? (Sur du Ø16 ça représente 250m de tube) Le chauffagiste prévoit un ballon inox de 180L intégré à la PAC.

J'ai une question sur l'installation;
Existe-il quelque chose de similaire aux plaques sertifix mais adapté aux briques ?

Quand on faire référence a de l'eau chaude accumulé, cela veut dire que le bouclage n'est possible que sur de l'eau accumulé, ballon de stockage, il n'est pas possible de faire un bouclage sur une production instantanée.

Ça n'a absolument aucun rapport avec les mètres linéaires de tuyau.
Dans votre cas vu qu'il y aura un ballon de 180 litres, les probleme ne se pose pas.

Les plaques sertifix peuvent se poser aussi sur un mur plein, autrement il existe des sorties de cloison en boites plastique que l'on doit sceller.
